输入 5V 降压 3.3V/3V/1.2V 方案测试报告

PW2162 / PW2163 / PW2058 / PW2051 / PW2052 / PW2053 / PW75XX 实测对比

测试项：转换效率 · 热性能 · 静态功耗 · 典型应用 测试条件： Vin=5V, Vout=3.3V/3V/1.2V

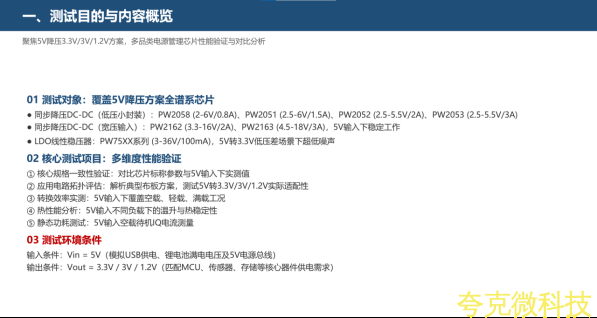

测试目的与内容概览

聚焦 5V 降压 3.3V/3V/1.2V 方案，多品类电源管理芯片性能验证与对比分析

01 测试对象：覆盖 5V 降压方案全谱系芯片

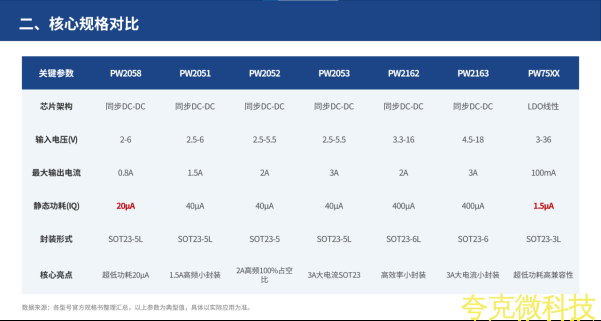

l 同步降压 DC-DC （低压小封装）： PW2058 (2-6V/0.8A) 、 PW2051 (2.5-6V/1.5A) 、 PW2052 (2.5-5.5V/2A) 、 PW2053 (2.5-5.5V/3A)

l 同步降压 DC-DC （宽压输入）： PW2162 (3.3-16V/2A) 、 PW2163 (4.5-18V/3A) ， 5V 输入下稳定工作

l LDO 线性稳压器： PW75XX 系列 (3-36V/100mA) ， 5V 转 3.3V 低压差场景下超低噪声

02 核心测试项目：多维度性能验证

① 核心规格一致性验证：对比芯片标称参数与 5V 输入下实测值

② 应用电路拓扑评估：解析典型布板方案，测试 5V 转 3.3V/3V/1.2V 实际适配性

③ 转换效率实测： 5V 输入下覆盖空载、轻载、满载工况

④ 热性能分析： 5V 输入不同负载下的温升与热稳定性

⑤ 静态功耗测试： 5V 输入空载待机 IQ 电流测量

03 测试环境条件

输入条件： Vin = 5V （模拟 USB 供电、锂电池满电电压及 5V 电源总线）

输出条件： Vout = 3.3V / 3V / 1.2V （匹配 MCU 、传感器、存储等核心器件供电需求）

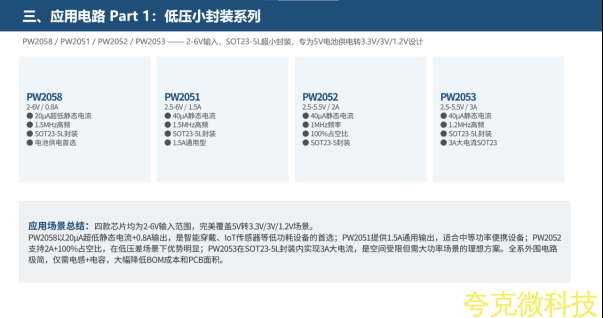

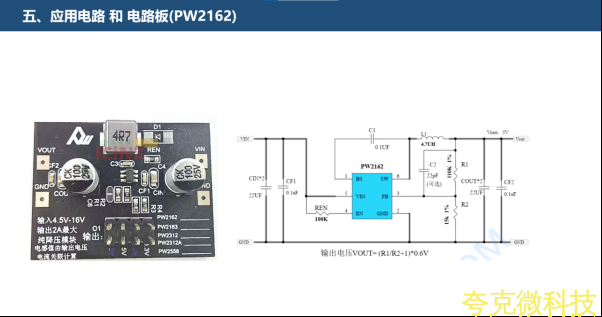

应用电路 Part 1 ：低压小封装系列

PW2058 / PW2051 / PW2052 / PW2053 —— 2-6V 输入， SOT23-5L 超小封装，专为 5V 电池供电转 3.3V/3V/1.2V 设计

PW2058

2-6V / 0.8A

l 20µA 超低静态电流

l 1.5MHz 高频

l SOT23-5L 封装

l 电池供电首选

PW2051

2.5-6V / 1.5A

l 40µA 静态电流

l 1.5MHz 高频

l SOT23-5L 封装

l 1.5A 通用型

PW2052

2.5-5.5V / 2A

l 40µA 静态电流

l 1MHz 频率

l 100% 占空比

l SOT23-5 封装

PW2053

2.5-5.5V / 3A

l 40µA 静态电流

l 1.2MHz 高频

l SOT23-5L 封装

l 3A 大电流 SOT23

应用场景总结：四款芯片均为 2-6V 输入范围，完美覆盖 5V 转 3.3V/3V/1.2V 场景。

PW2058 以 20µA 超低静态电流 +0.8A 输出，是智能穿戴、 IoT 传感器等低功耗设备的首选； PW2051 提供 1.5A 通用输出，适合中等功率便携设备； PW2052 支持 2A+100% 占空比，在低压差场景下优势明显； PW2053 在 SOT23-5L 封装内实现 3A 大电流，是空间受限但需大功率场景的理想方案。全系外围电路极简，仅需电感 + 电容，大幅降低 BOM 成本和 PCB 面积。

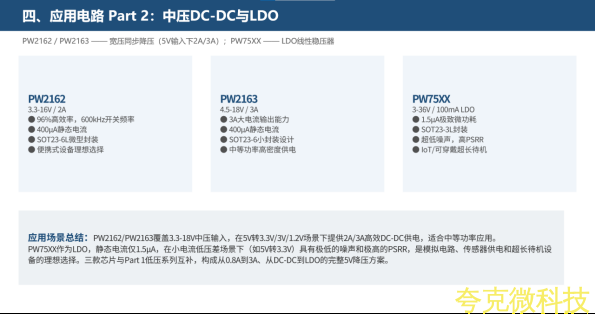

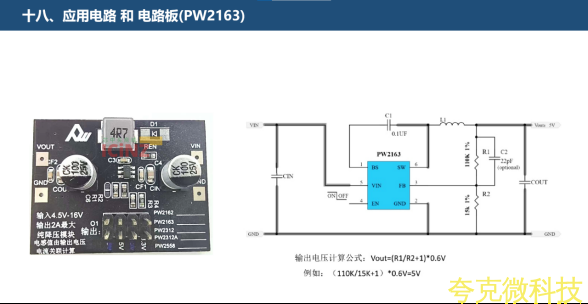

应用电路 Part 2 ：中压 DC-DC 与 LDO

PW2162 / PW2163 —— 宽压同步降压（ 5V 输入下 2A/3A ）； PW75XX —— LDO 线性稳压器

PW2162

3.3-16V / 2A

l 96% 高效率， 600kHz 开关频率

l 400µA 静态电流

l SOT23-6L 微型封装

l 便携式设备理想选择

PW2163

4.5-18V / 3A

l 3A 大电流输出能力

l 400µA 静态电流

l SOT23-6 小封装设计

l 中等功率高密度供电

PW75XX

3-36V / 100mA LDO

l 1.5µA 极致微功耗

l SOT23-3L 封装

l 超低噪声，高 PSRR

l IoT/ 可穿戴超长待机

应用场景总结： PW2162/PW2163 覆盖 3.3-18V 中压输入，在 5V 转 3.3V/3V/1.2V 场景下提供 2A/3A 高效 DC-DC 供电，适合中等功率应用。

PW75XX 作为 LDO ，静态电流仅 1.5µA ，在小电流低压差场景下（如 5V 转 3.3V ）具有极低的噪声和极高的 PSRR ，是模拟电路、传感器供电和超长待机设备的理想选择。三款芯片与 Part 1 低压系列互补，构成从 0.8A 到 3A 、从 DC-DC 到 LDO 的完整 5V 降压方案。

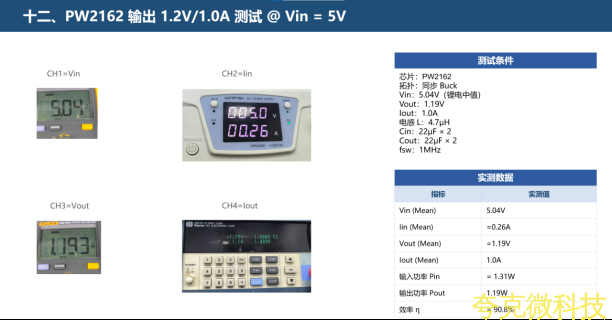

PW2162 输出 1.2V/1.0A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 5.04V （锂电中值）

Vout ： 1.19V

Iout ： 1.0A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

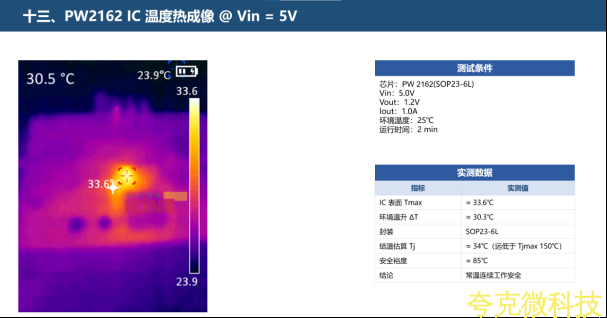

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 1.2V

Iout ： 1.0A

环境温度： 25 ℃

运行时间： 2 min

PW2162 输出 1.2V/1.5A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 5.02V （锂电中值）

Vout ： 1.19V

Iout ： 1.5A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

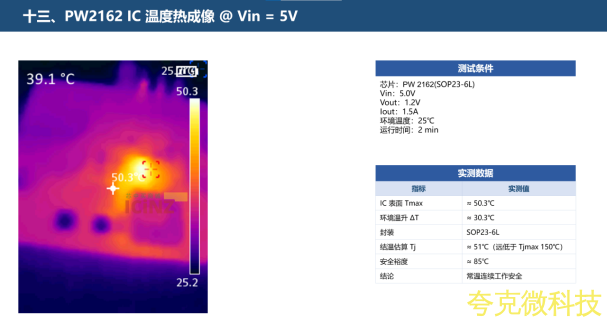

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 1.2V

Iout ： 1.5A

环境温度： 25 ℃

运行时间： 2 min

PW2162 输出 1.2V/2.0A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 5.0V （锂电中值）

Vout ： 1.19V

Iout ： 2.0A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 1.2V

Iout ： 2.0A

环境温度： 25 ℃

运行时间： 2 min

PW2162 输出 3.0V/1.0A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 5.0V （锂电中值）

Vout ： 3.01V

Iout ： 1.0A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 3.0V

Iout ： 1.0A

环境温度： 25 ℃

运行时间： 2 min

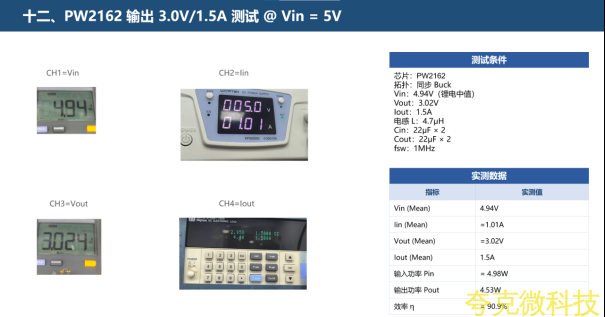

PW2162 输出 3.0V/1.5A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 4.94V （锂电中值）

Vout ： 3.02V

Iout ： 1.5A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

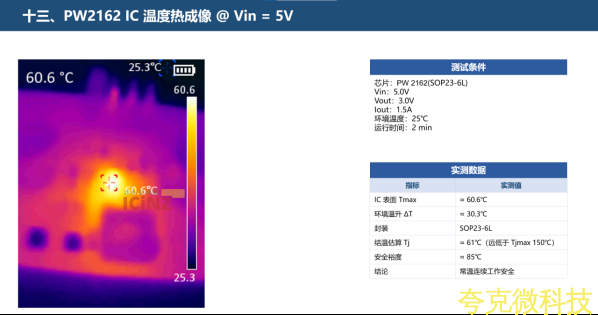

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 3.0V

Iout ： 1.5A

环境温度： 25 ℃

运行时间： 2 min

PW2162 输出 3.0V/2.0A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 4.9V （锂电中值）

Vout ： 2.99V

Iout ： 2.0A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

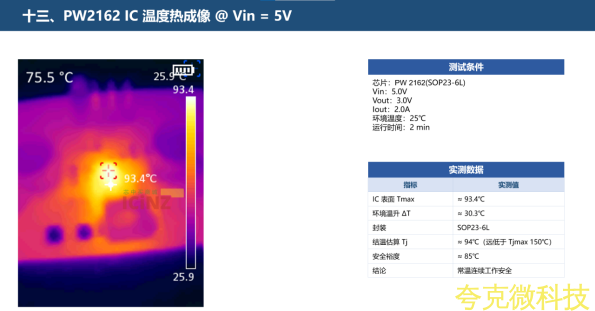

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 3.0V

Iout ： 2.0A

环境温度： 25 ℃

运行时间： 2 min

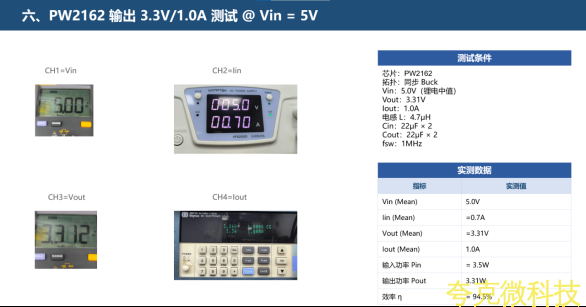

PW2162 输出 3.3V/1.0A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 5.0V （锂电中值）

Vout ： 3.31V

Iout ： 1.0A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

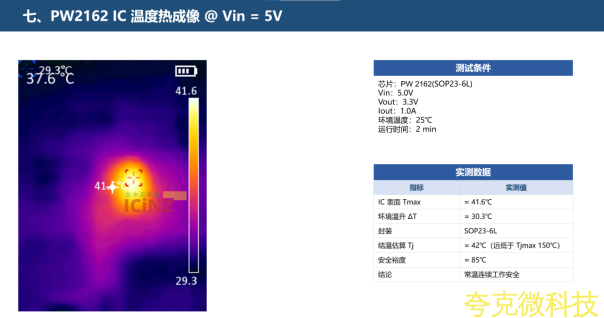

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 3.3V

Iout ： 1.0A

环境温度： 25 ℃

运行时间： 2 min

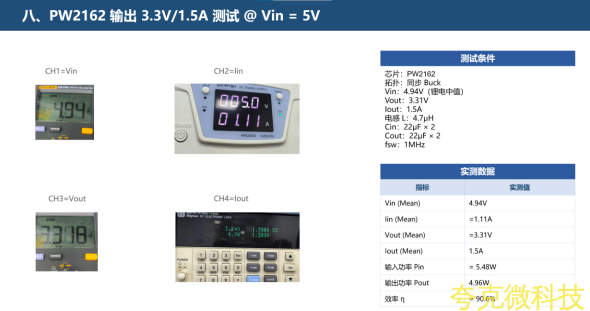

PW2162 输出 3.3V/1.5A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 4.94V （锂电中值）

Vout ： 3.31V

Iout ： 1.5A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

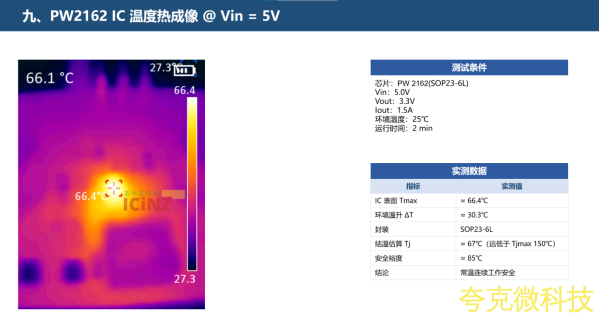

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 3.3V

Iout ： 1.5A

环境温度： 25 ℃

运行时间： 2 min

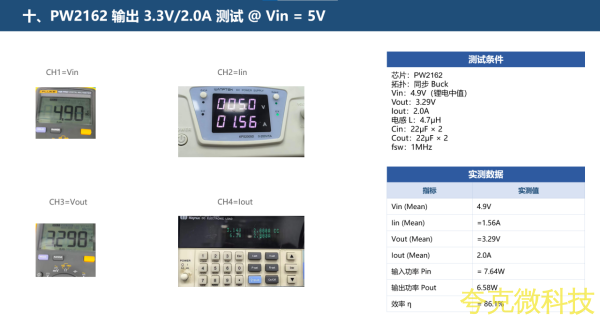

PW2162 输出 3.3V/2.0A 测试 @ Vin = 5V

测试条件

芯片： PW2162

拓扑：同步 Buck

Vin ： 4.9V （锂电中值）

Vout ： 3.29V

Iout ： 2.0A

电感 L ： 4.7 μ H

Cin ： 22 μ F × 2

Cout ： 22 μ F × 2

fsw ： 1MHz

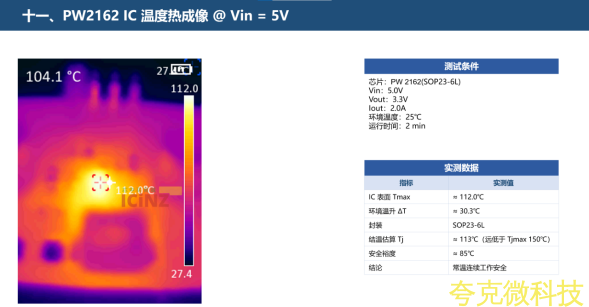

PW2162 IC 温度热成像 @ Vin = 5V

测试条件

芯片： PW 2162(SOP23-6L)

Vin ： 5.0V

Vout ： 3.3V

Iout ： 2.0A

环境温度： 25 ℃

运行时间： 2 min
