USB 过流限流保护芯片测试
PW1502A / PW1504 / PW1503 / PW1501 / PW1515 / PW2601
每颗芯片两页 · 共 3 组测试 · 每组含 4 项电气照片与 2 项温度照片

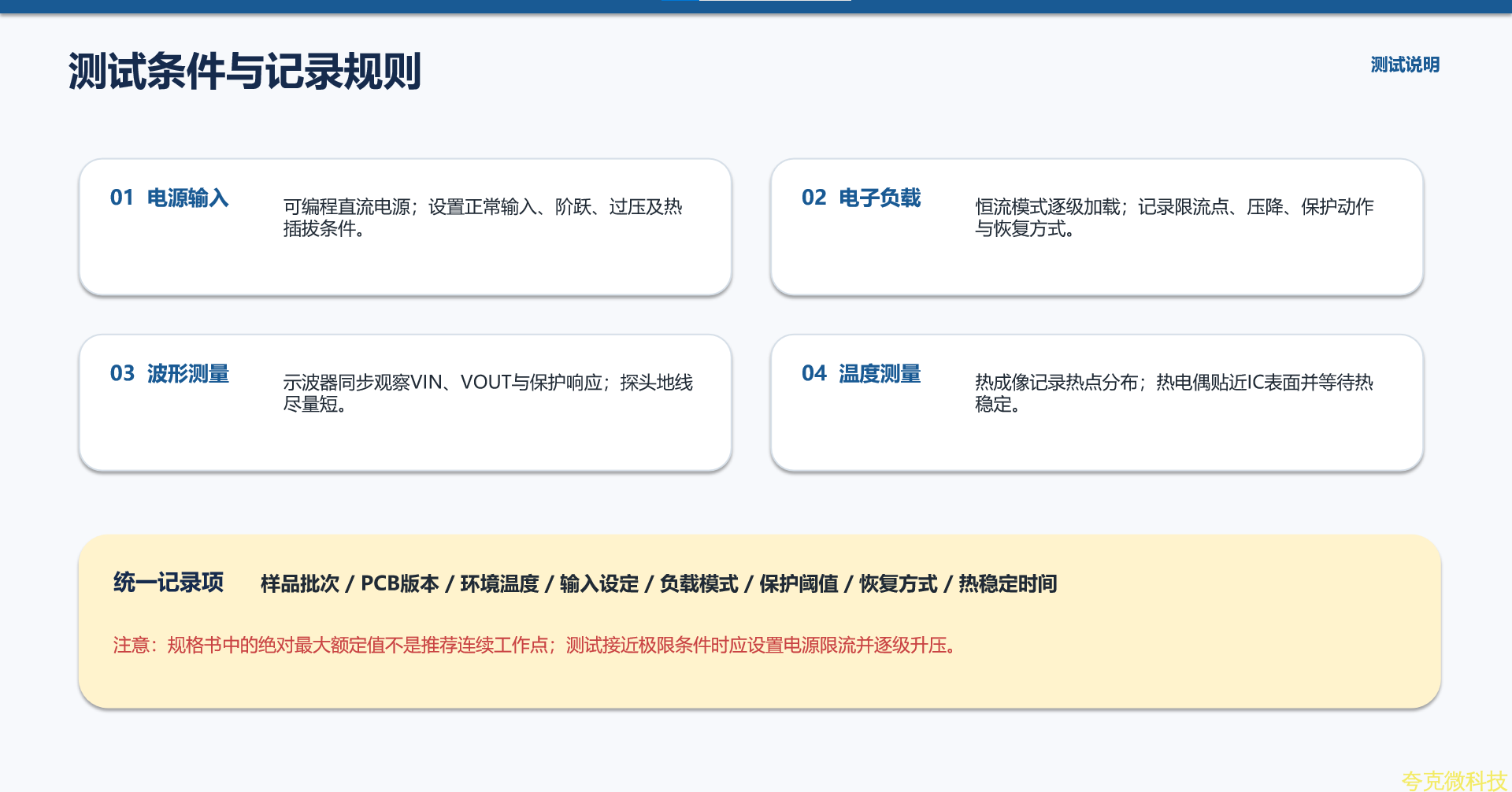

01
电源输入
可编程直流电源；设置正常输入、阶跃、过压及热插拔条件。
02
电子负载
恒流模式逐级加载；记录限流点、压降、保护动作与恢复方式。
03
波形测量
示波器同步观察
VIN
、
VOUT
与保护响应；探头地线尽量短。
04
温度测量
热成像记录热点分布；热电偶贴近
IC
表面并等待热稳定。
统一记录项
样品批次
/ PCB
版本
/
环境温度
/
输入设定
/
负载模式
/
保护阈值
/
恢复方式
/
热稳定时间
注意：规格书中的绝对最大额定值不是推荐连续工作点；测试接近极限条件时应设置电源限流并逐级升压。
测试条件与记录规则

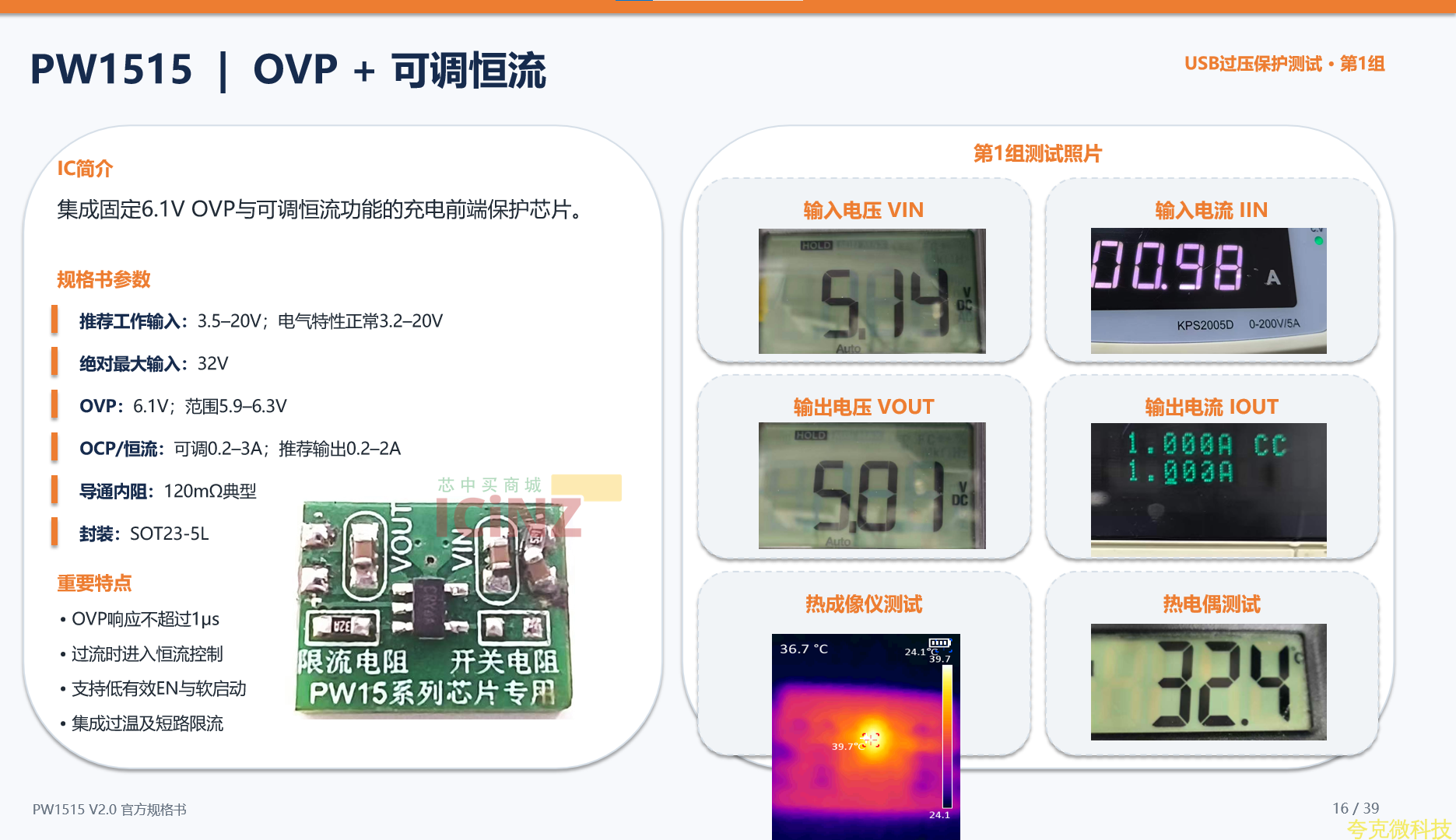

IC
简介
集成固定
6.1V OVP
与可调恒流功能的充电前端保护芯片。
规格书参数
推荐工作输入：
3.5
–
20V
；电气特性正常
3.2
–
20V
绝对最大输入：
32V
OVP
：
6.1V
；范围
5.9
–
6.3V
OCP/
恒流：可调
0.2
–
3A
；推荐输出
0.2
–
2A
导通内阻：
120m
Ω典型
封装：
SOT23-5L
重要特点
•
OVP
响应不超过
1
μ
s
• 过流时进入恒流控制
• 支持低有效
EN
与软启动
• 集成过温及短路限流
PW1515 | OVP +
可调恒流
IC
简介
具备可调
OVP
、可调
OCP
及过流锁存功能的复合保护芯片。
规格书参数
推荐工作输入：
3.5
–
30V
绝对最大输入：
32V
OVP
：默认
6.1V
；可调
4.5
–
16V
OCP
：可调
0.5
–
3A
；约
50
μ
s
响应
导通内阻：
50m
Ω典型
封装：
DFN2
×
2-8L
重要特点
• 过流后锁存关断
• 需重新上电或
EN
复位
• 集成
UVLO
、
OTP
与软启动
• 提供
PG
状态监测

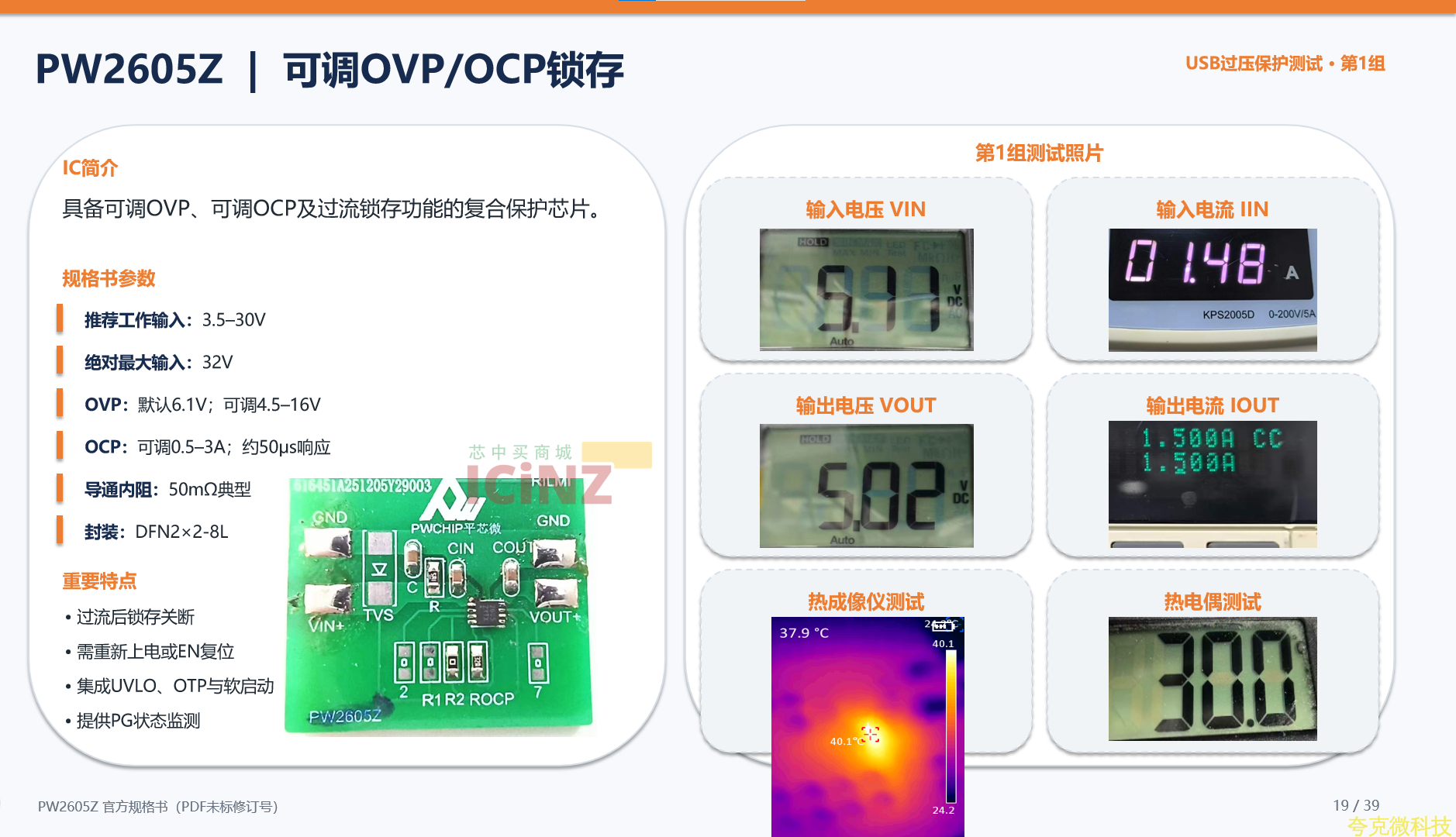

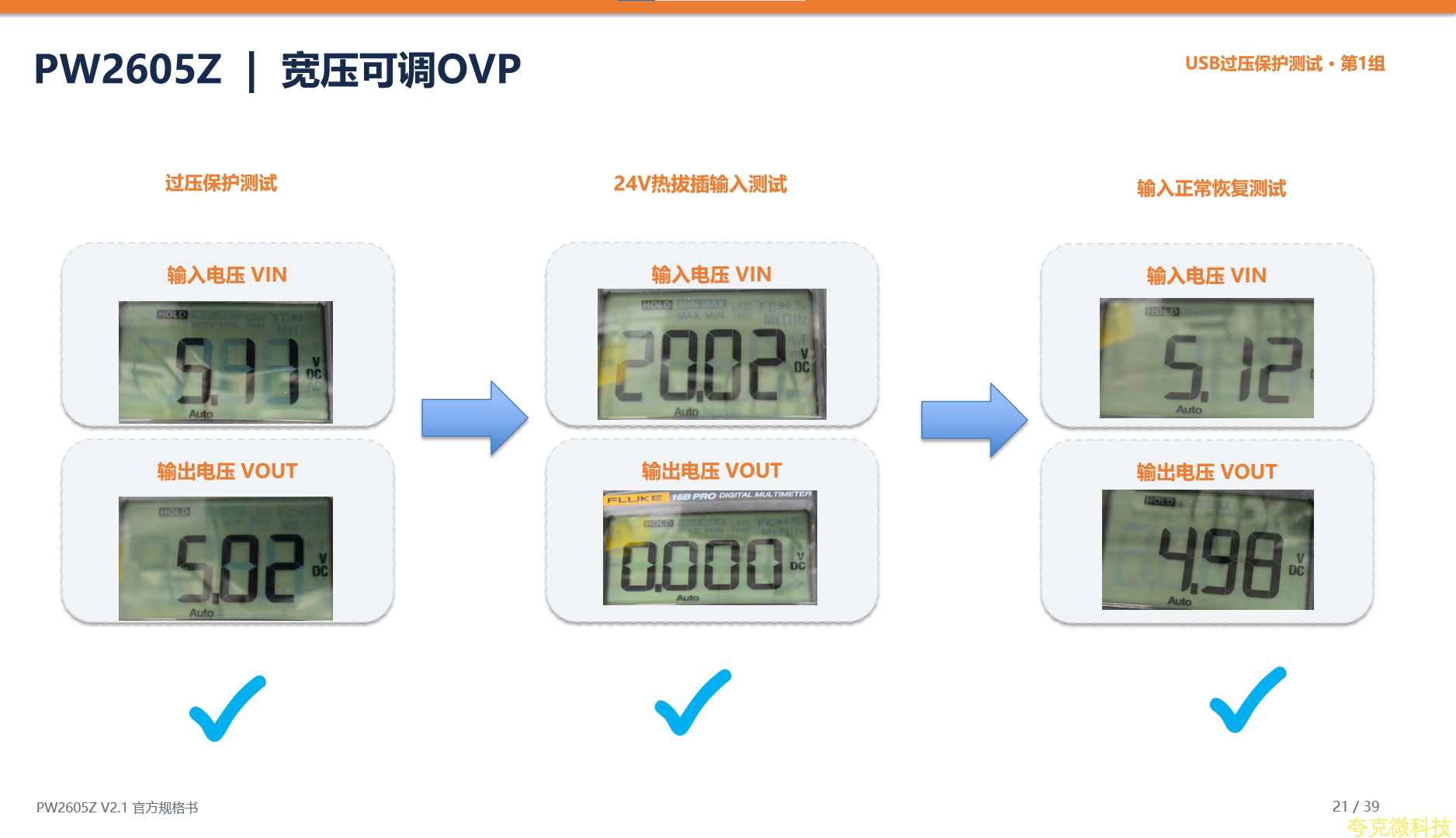

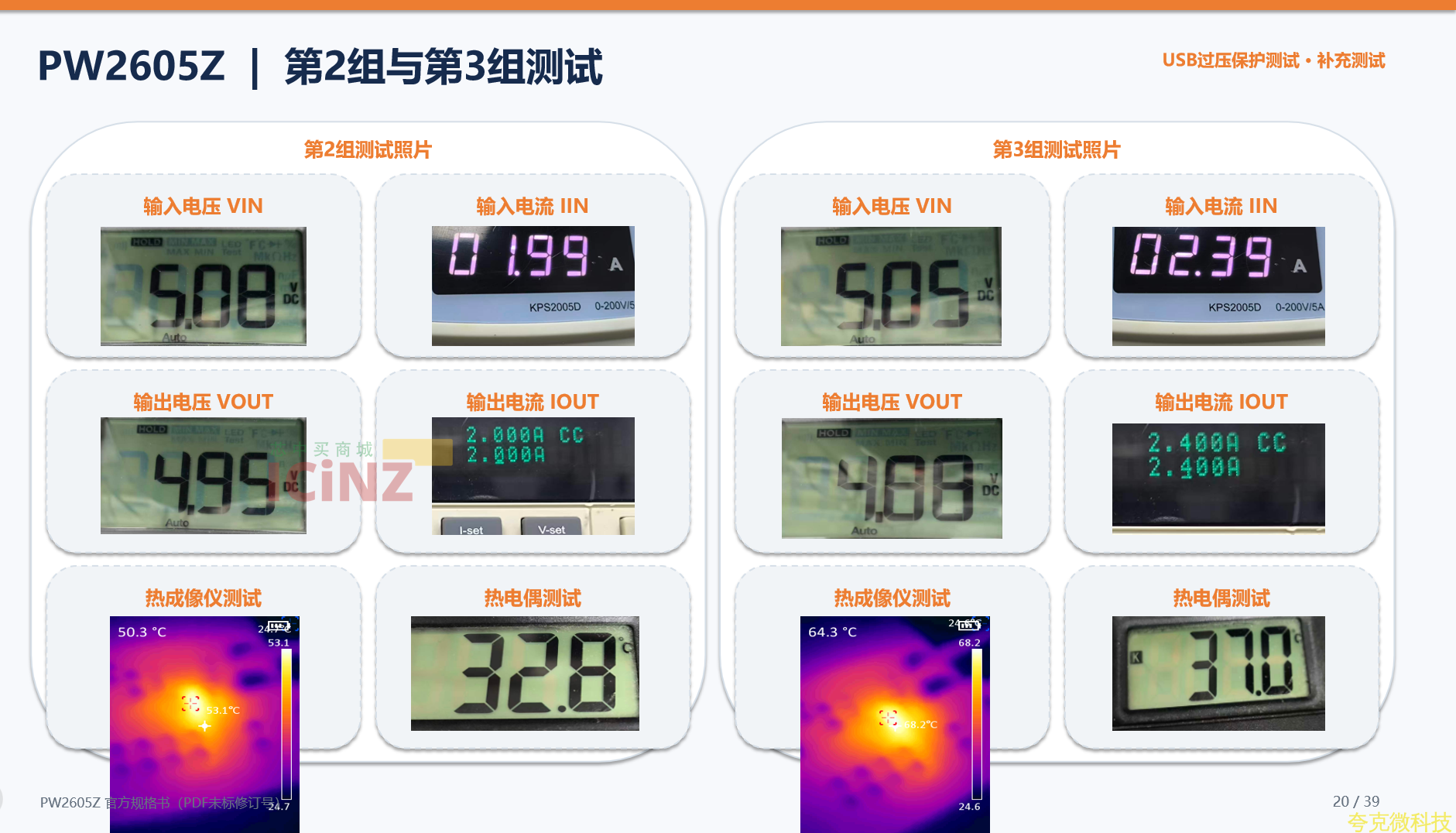

PW2605Z |
可调
OVP/OCP
锁存

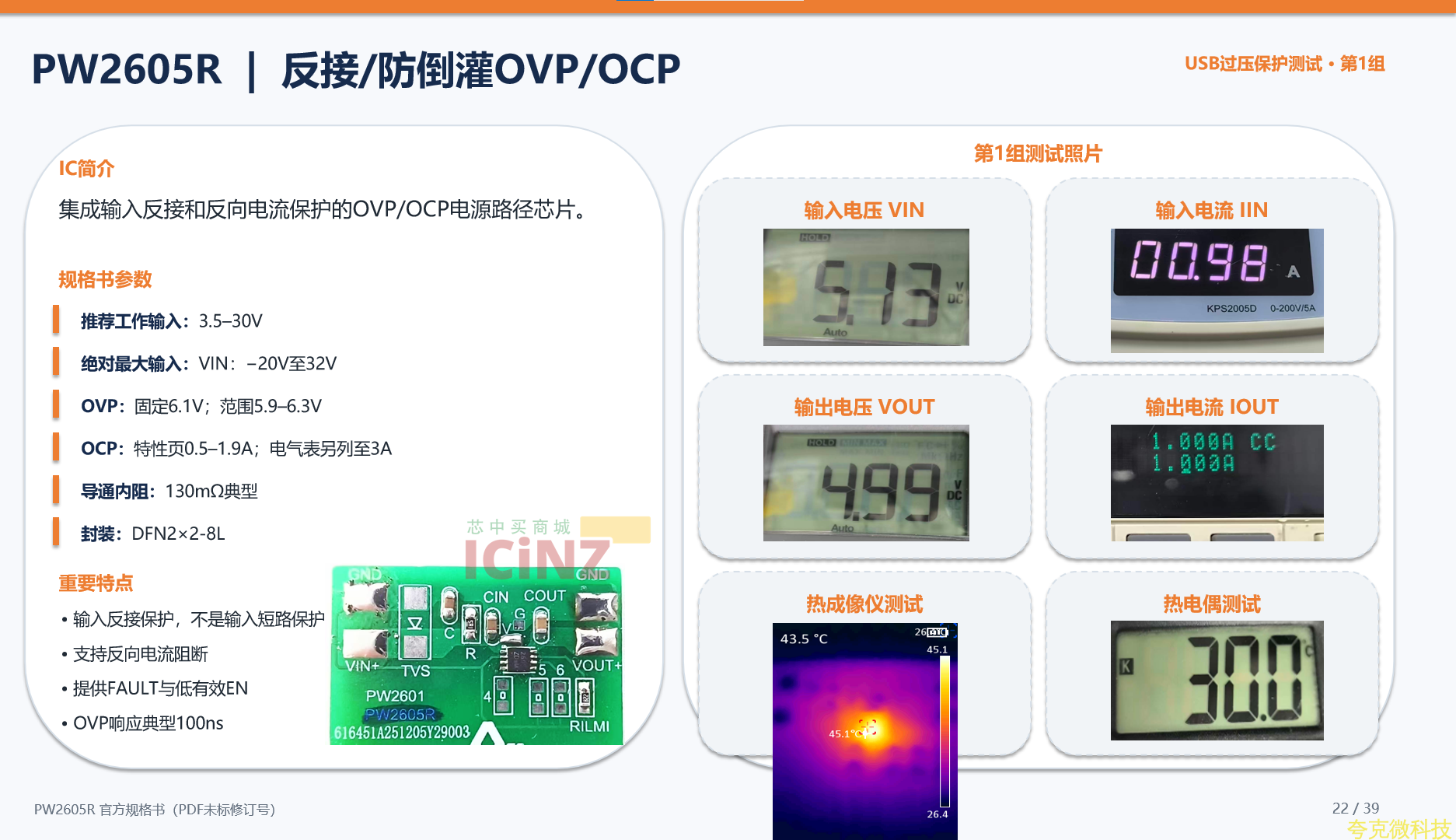

IC
简介
集成输入反接和反向电流保护的
OVP/OCP
电源路径芯片。
规格书参数
推荐工作输入：
3.5
–
30V
绝对最大输入：
VIN
：−
20V
至
32V
OVP
：固定
6.1V
；范围
5.9
–
6.3V
OCP
：特性页
0.5
–
1.9A
；电气表另列至
3A
导通内阻：
130m
Ω典型
封装：
DFN2
×
2-8L
重要特点
• 输入反接保护，不是输入短路保护
• 支持反向电流阻断
• 提供
FAULT
与低有效
EN
•
OVP
响应典型
100ns

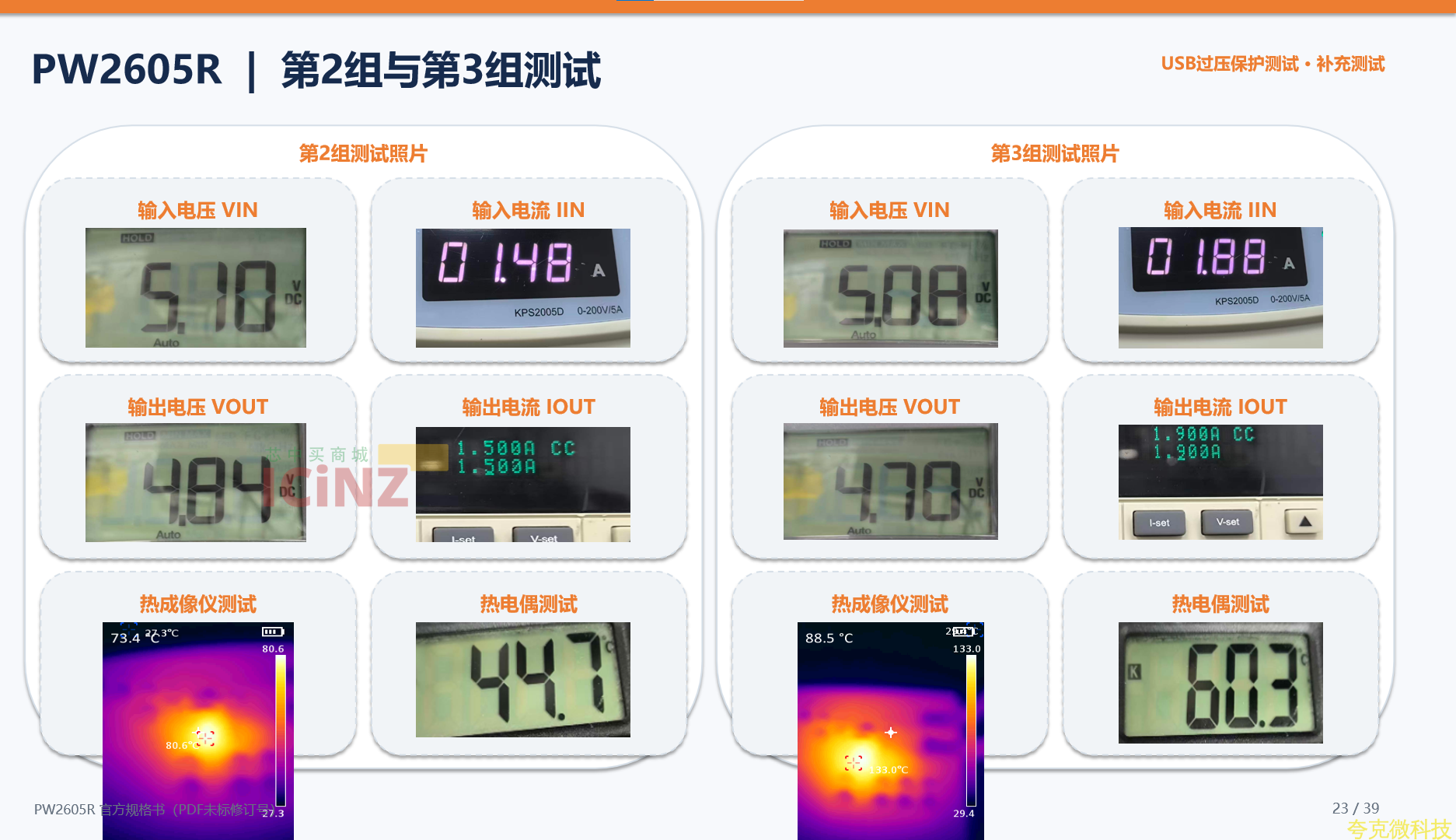

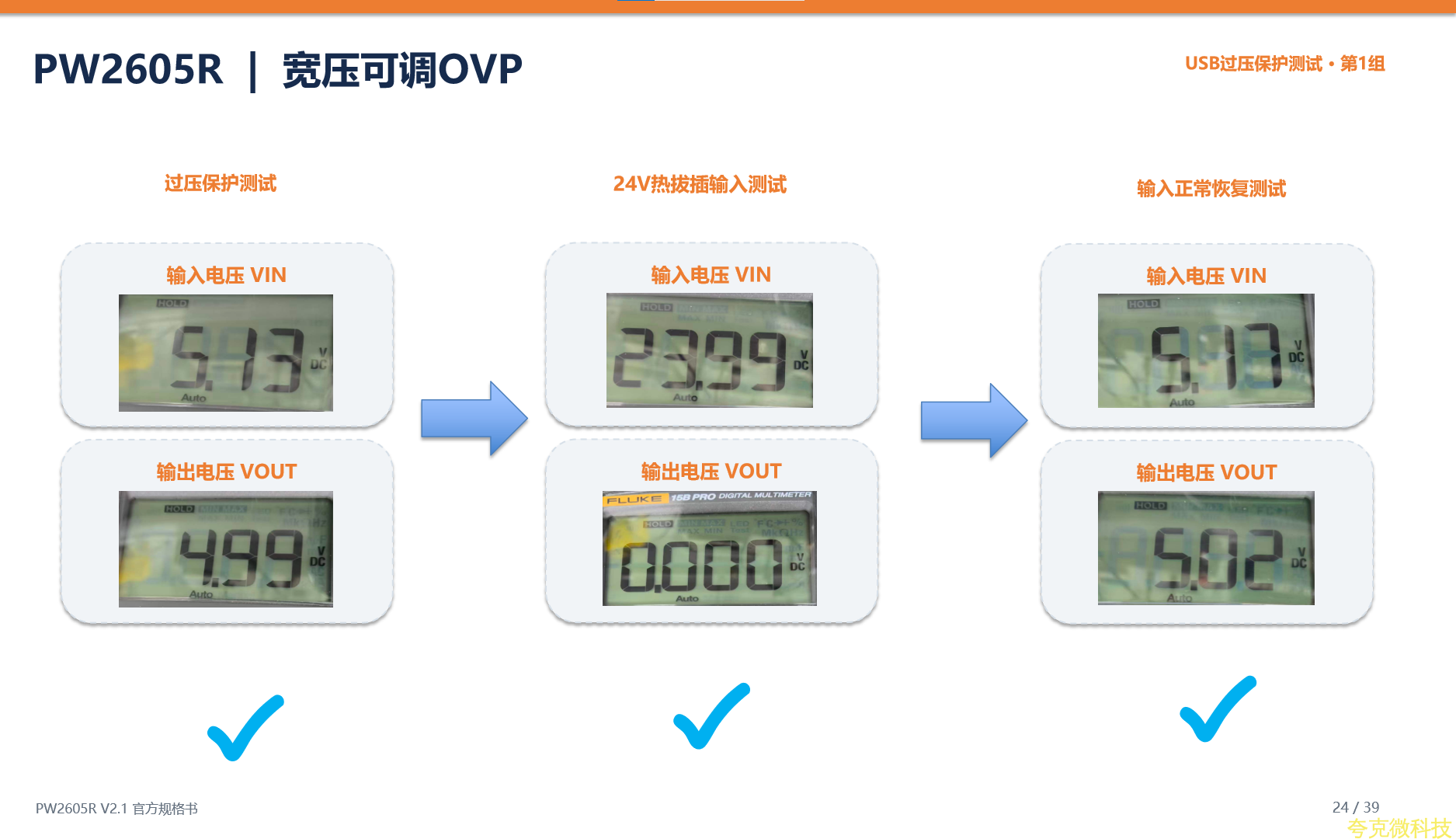

PW2605R |
反接
/
防倒灌
OVP/OCP
IC
简介
带
5.1V LDO
模式、输入
OVP
和电池
OVP
的锂电充电前端保护芯片。
规格书参数
正常直通输入：
3.5
–
6.5V
；推荐表另列
3.5
–
24V
绝对最大输入：
24V
OVP
：输入
6.8V
；电池
4.35V
OCP
：可编程，最高
1.5A
；推荐
0.5
–
1A
导通内阻：
400m
Ω典型
封装：
DFN2
×
2-8L
重要特点
•
LDO
模式输出约
5.1V
• 输入
/
电池双重过压保护
• 集成
UVLO
、
OTP
及软启动
•
24V
表示前端耐受，不是正常直通电压

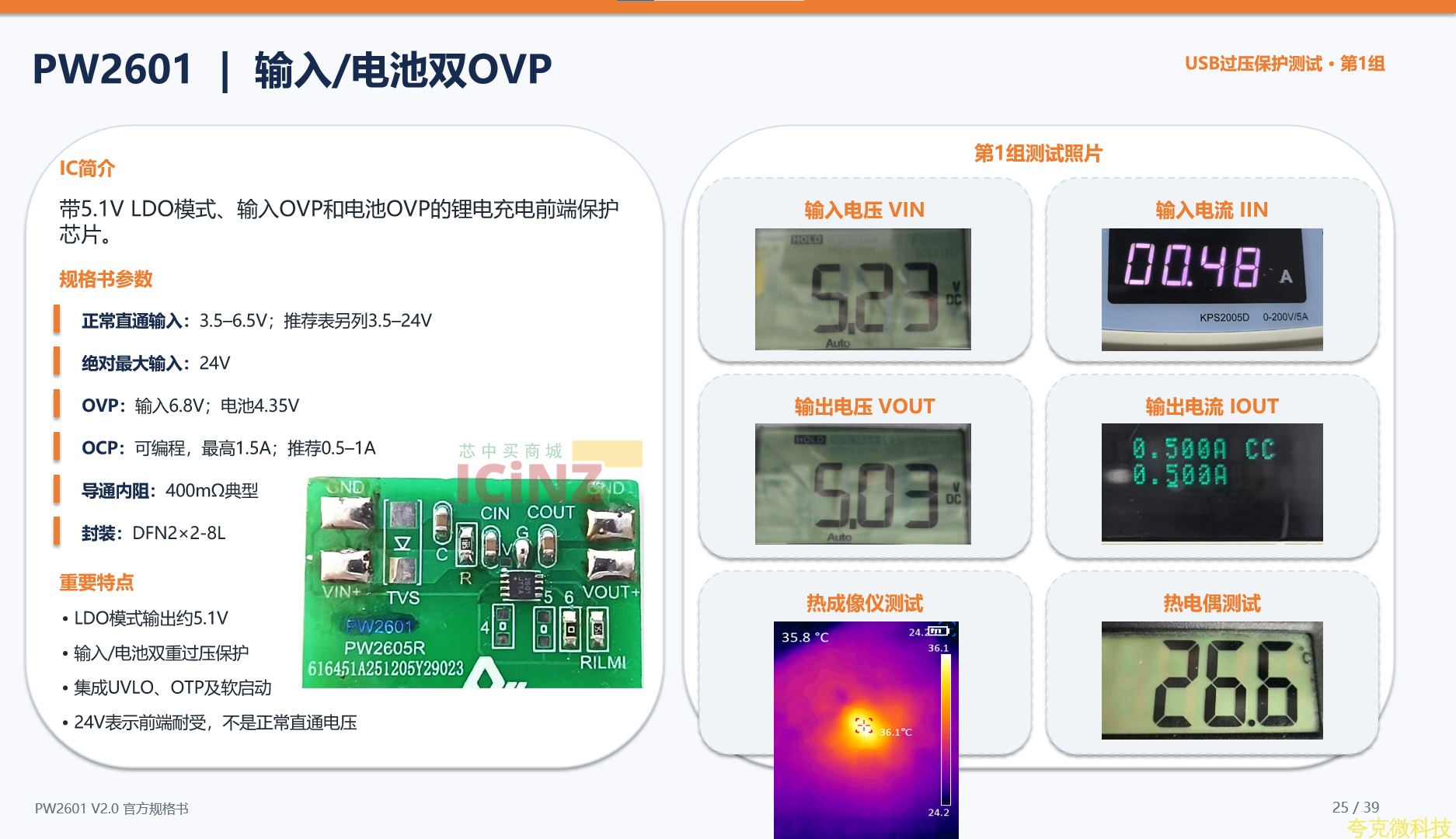

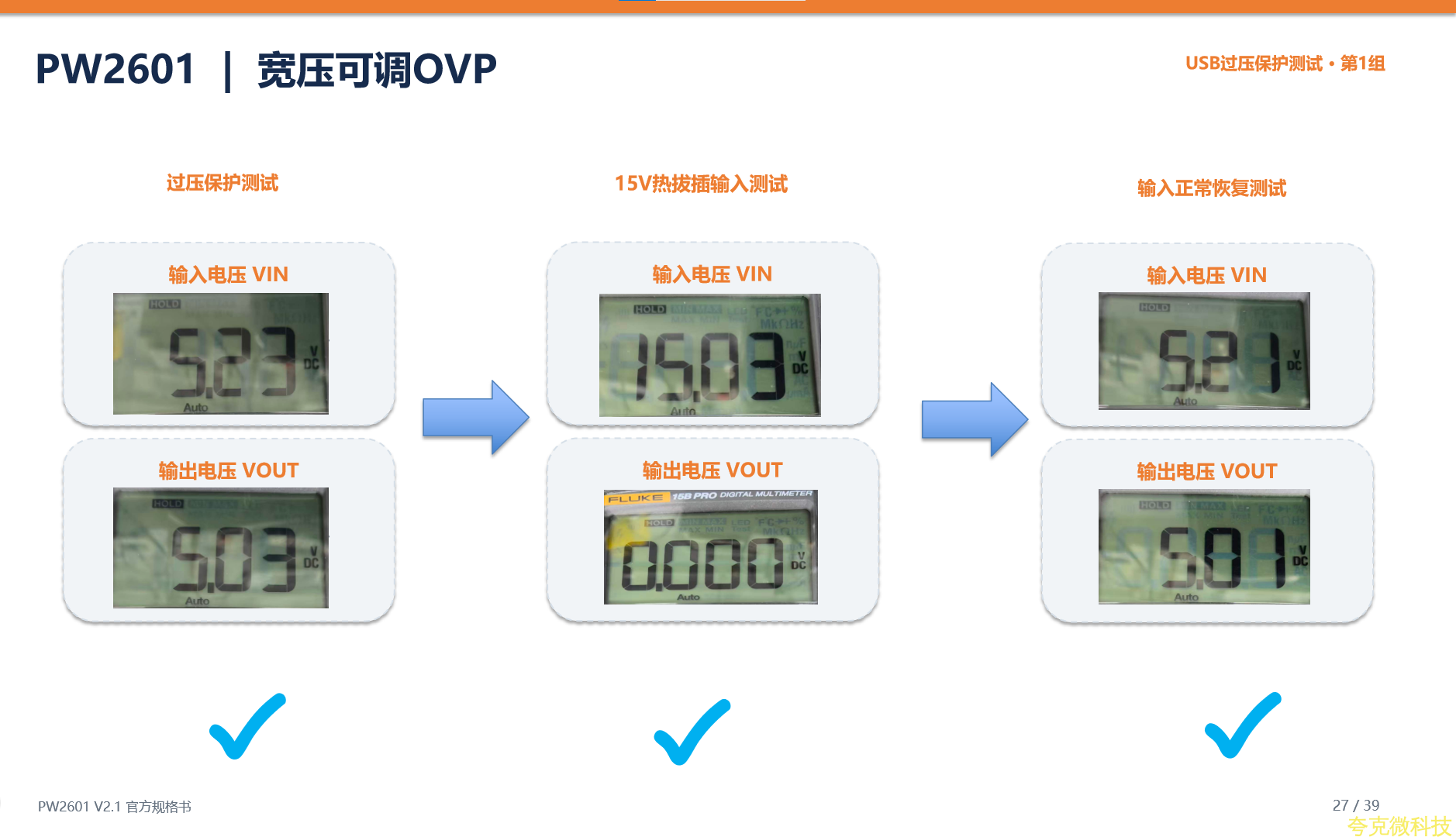

PW2601 |
输入
/
电池双
OVP
IC
简介

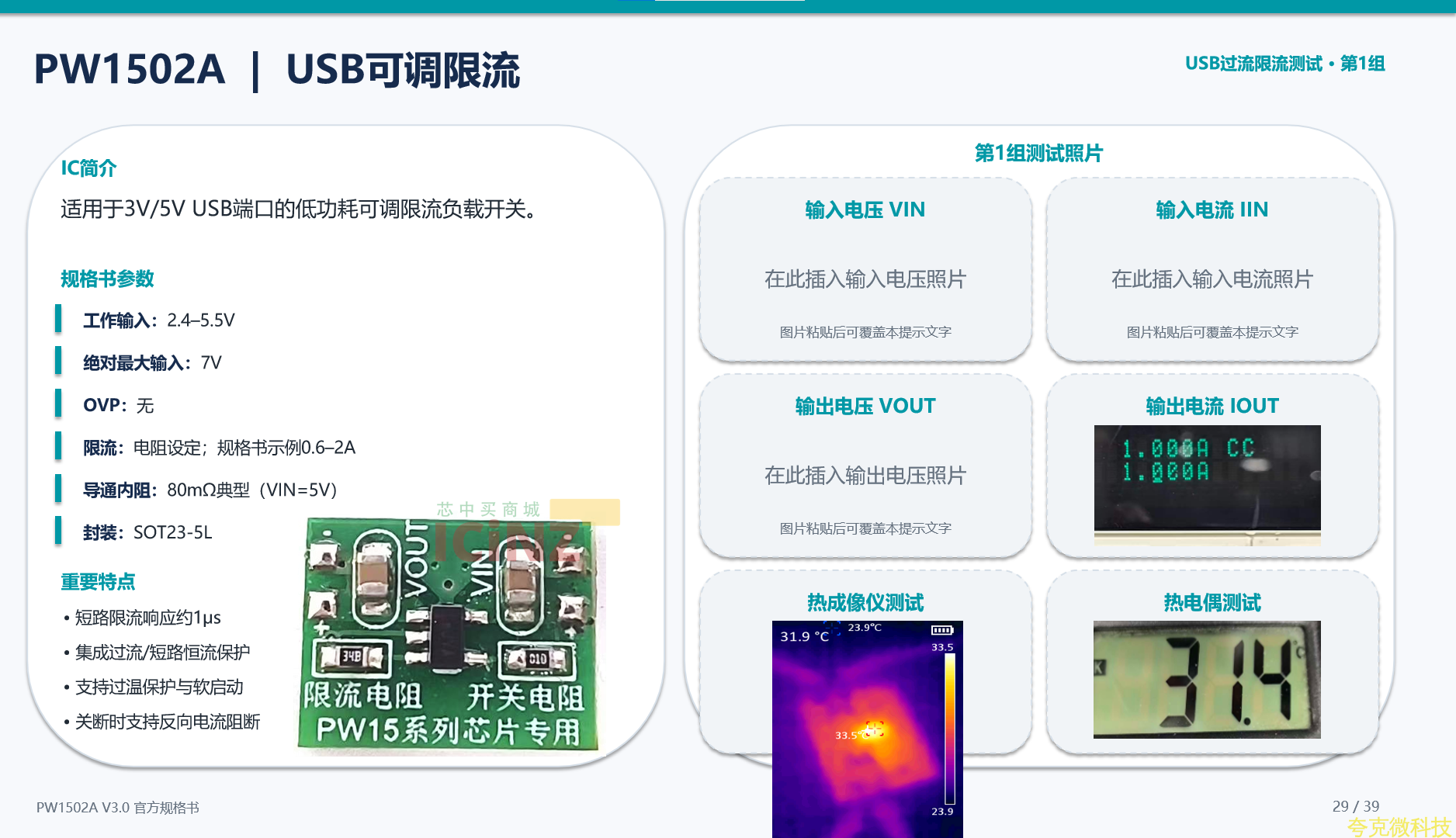

适用于
3V/5V USB
端口的低功耗可调限流负载开关。
规格书参数
工作输入：
2.4
–
5.5V
绝对最大输入：
7V
OVP
：无
限流：电阻设定；规格书示例
0.6
–
2A
导通内阻：
80m
Ω典型（
VIN=5V
）
封装：
SOT23-5L
重要特点
• 短路限流响应约
1
μ
s
• 集成过流
/
短路恒流保护
• 支持过温保护与软启动
• 关断时支持反向电流阻断
PW1502A | USB
可调限流
IC
简介
面向
USB
端口的
2.4A
级可调限流电源分配开关。
规格书参数
工作输入：
2.4
–
6V
绝对最大输入：
7V
OVP
：无
限流：
0.4
–
2.5A
可调
导通内阻：
80m
Ω典型
封装：
SOT23-5L
重要特点
•
2.4A
负载能力
• 过流
/
短路恒流保护
• 无体二极管反向阻断结构
• 内置过温保护

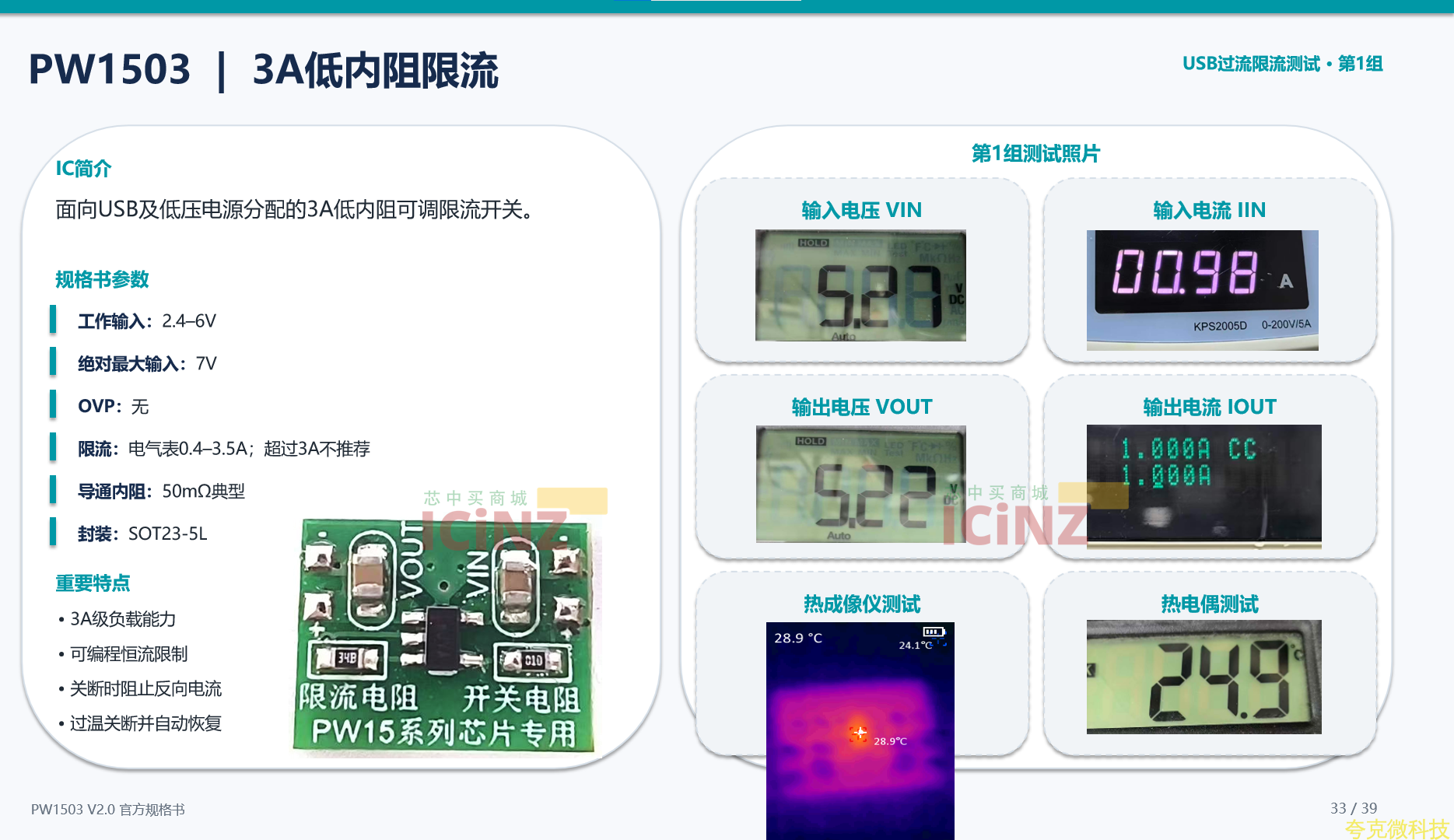

IC
简介
面向
USB
及低压电源分配的
3A
低内阻可调限流开关。
规格书参数
工作输入：
2.4
–
6V
绝对最大输入：
7V
OVP
：无
限流：电气表
0.4
–
3.5A
；超过
3A
不推荐
导通内阻：
50m
Ω典型
封装：
SOT23-5L
重要特点
•
3A
级负载能力
• 可编程恒流限制
• 关断时阻止反向电流
• 过温关断并自动恢复

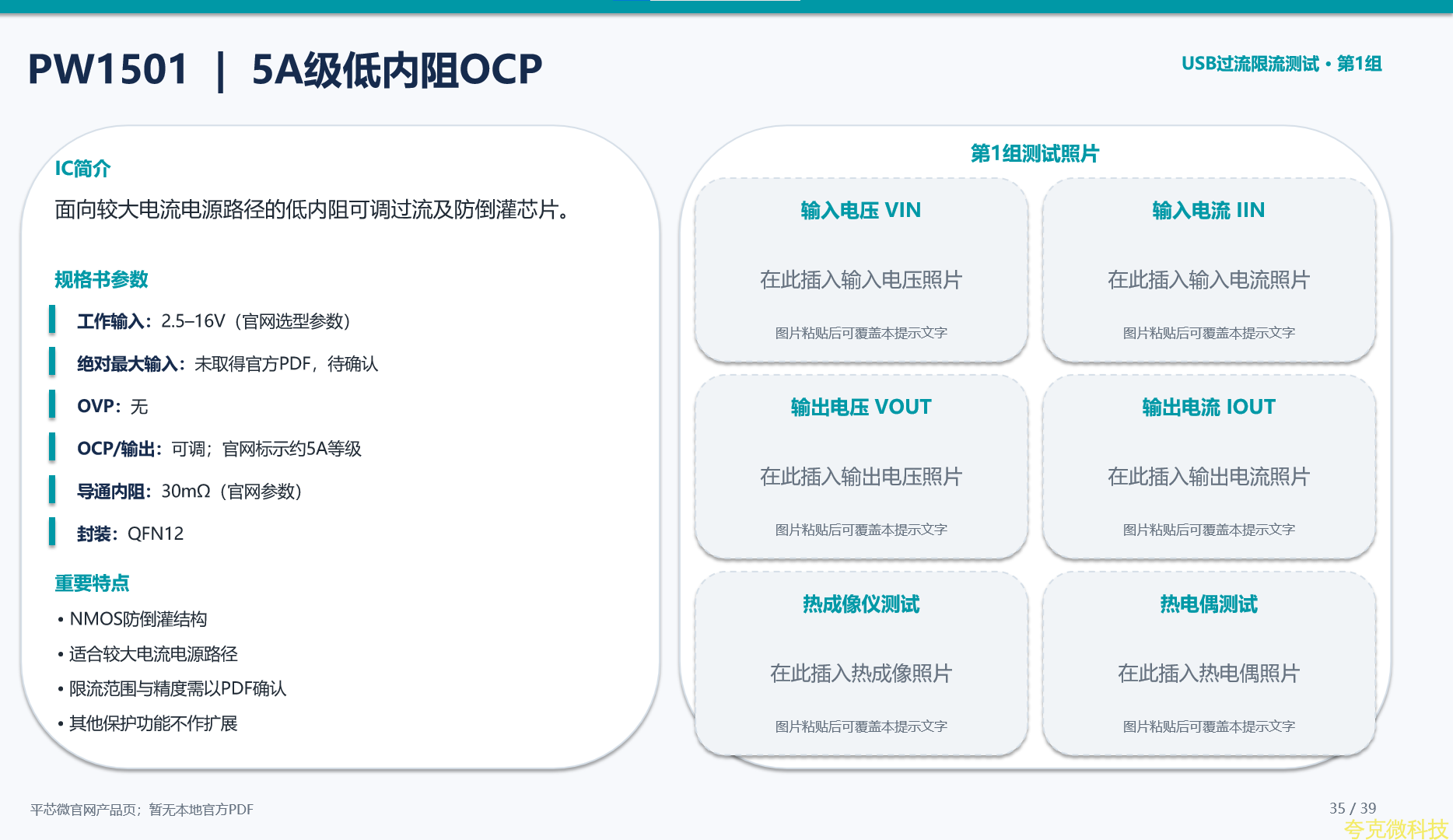

IC
简介
面向较大电流电源路径的低内阻可调过流及防倒灌芯片。
规格书参数
工作输入：
2.5
–
16V
（官网选型参数）
绝对最大输入：未取得官方
PDF
，待确认
OVP
：无
OCP/
输出：可调；官网标示约
5A
等级
导通内阻：
30m
Ω（官网参数）
封装：
QFN12
重要特点
•
NMOS
防倒灌结构
• 适合较大电流电源路径
• 限流范围与精度需以
PDF
确认
• 其他保护功能不作扩展

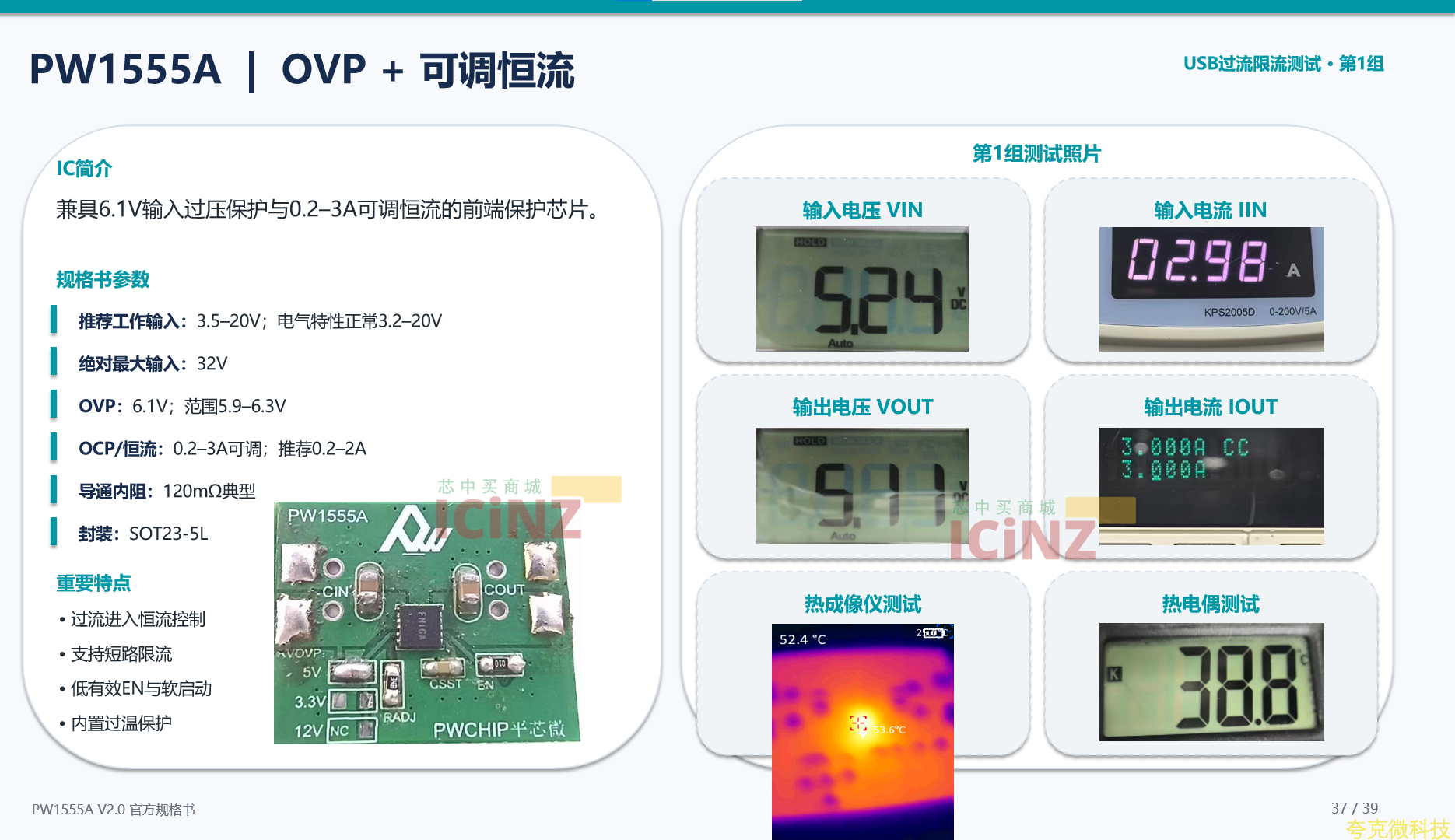

IC
简介
兼具
6.1V
输入过压保护与
0.2
–
3A
可调恒流的前端保护芯片。
规格书参数
推荐工作输入：
3.5
–
20V
；电气特性正常
3.2
–
20V
绝对最大输入：
32V
OVP
：
6.1V
；范围
5.9
–
6.3V
OCP/
恒流：
0.2
–
3A
可调；推荐
0.2
–
2A
导通内阻：
120m
Ω典型
封装：
SOT23-5L
重要特点
• 过流进入恒流控制
• 支持短路限流
• 低有效
EN
与软启动
• 内置过温保护

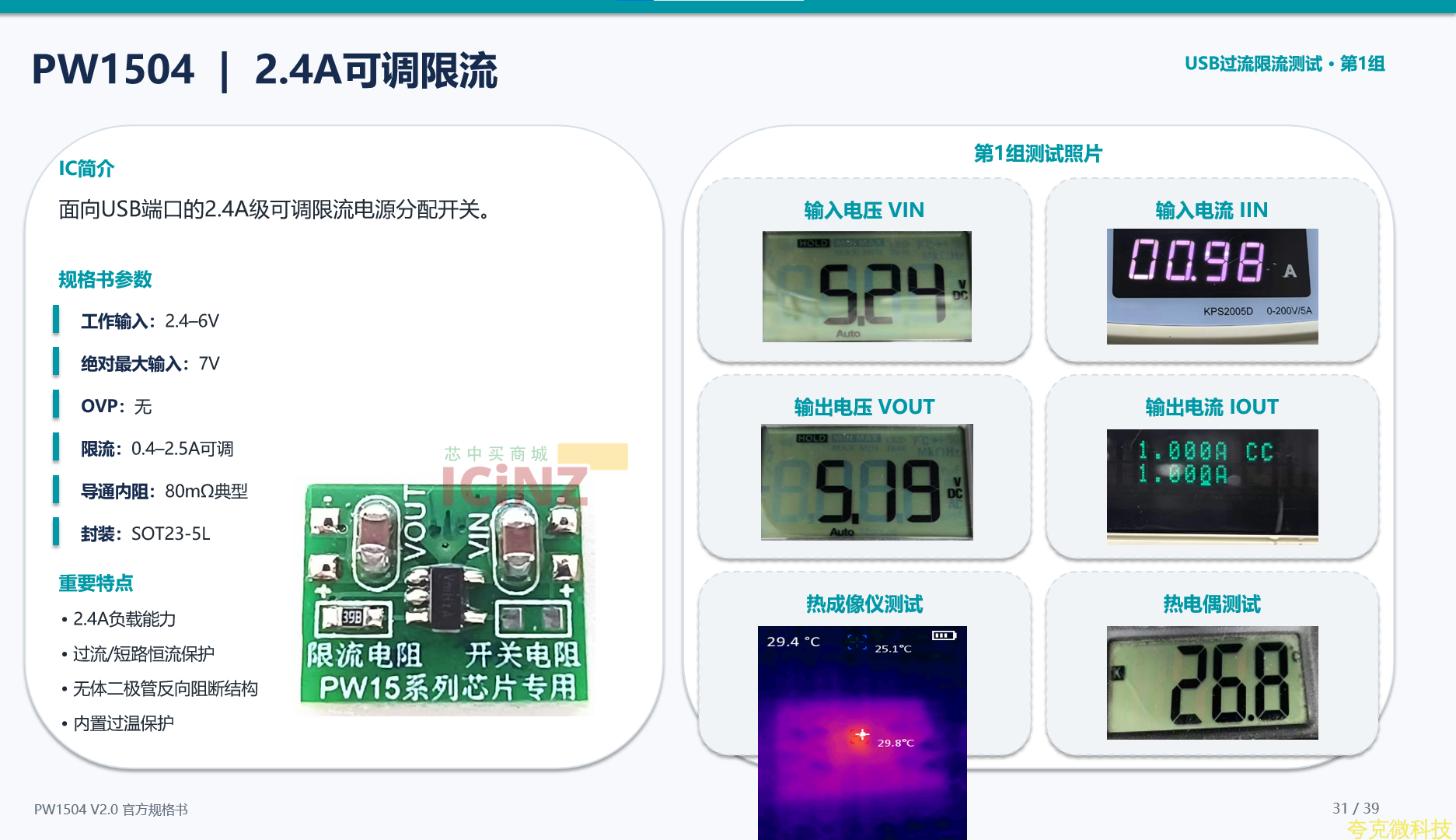

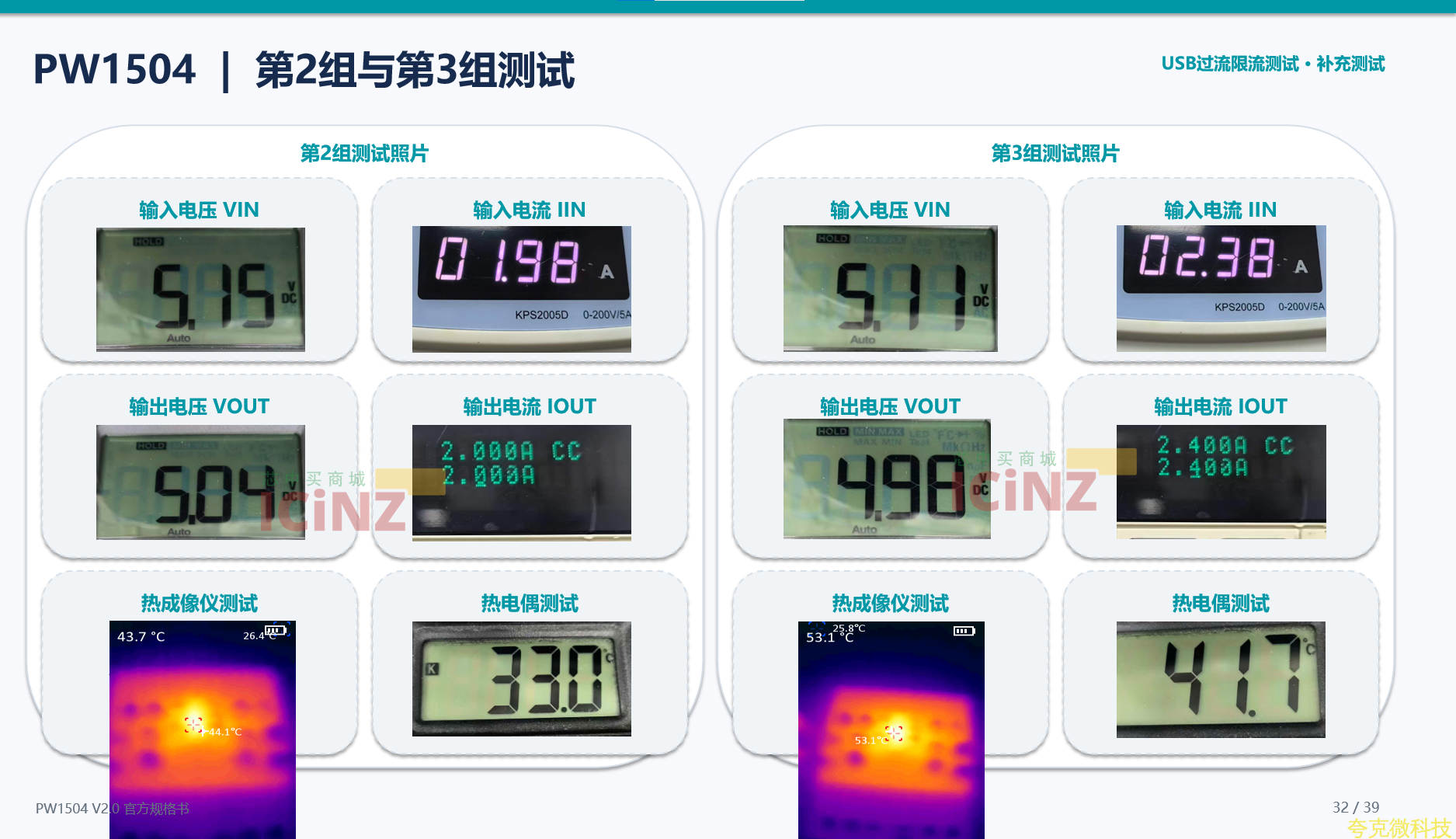

PW1504 | 2.4A
可调限流
PW1503 | 3A
低内阻限流
PW1501 | 5A
级低内阻
OCP

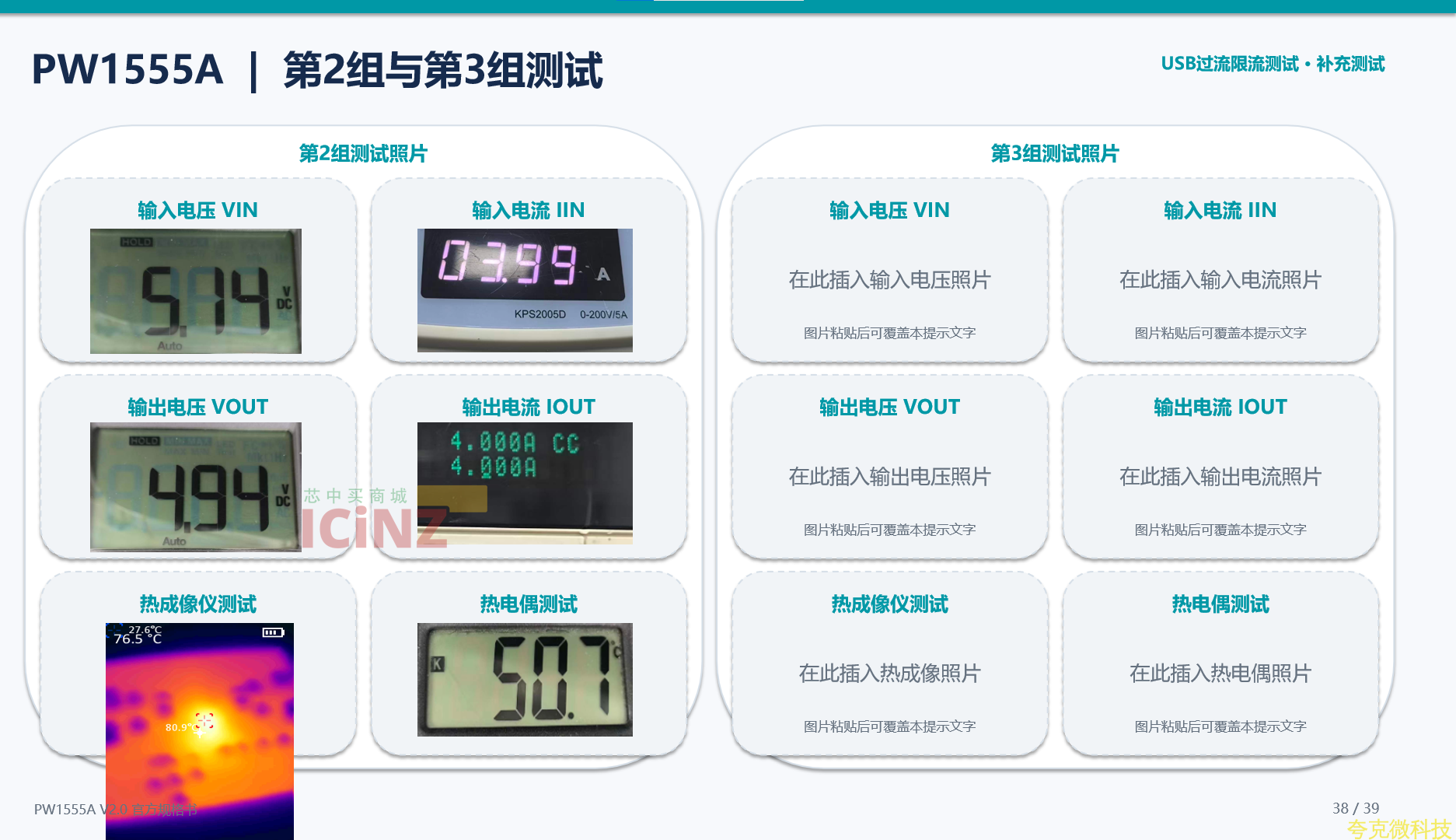

PW1555A | OVP +
可调恒流
