USB 电源入口保护芯片
过压保护 OVP ·
过流限流
OCP
面向电子工程师与采购选型的一站式产品展示
查看 OVP 芯片查看 OCP 芯片
8 款 OVP 过压保护
6 款 OCP 过流限流
14 款 款芯片总计

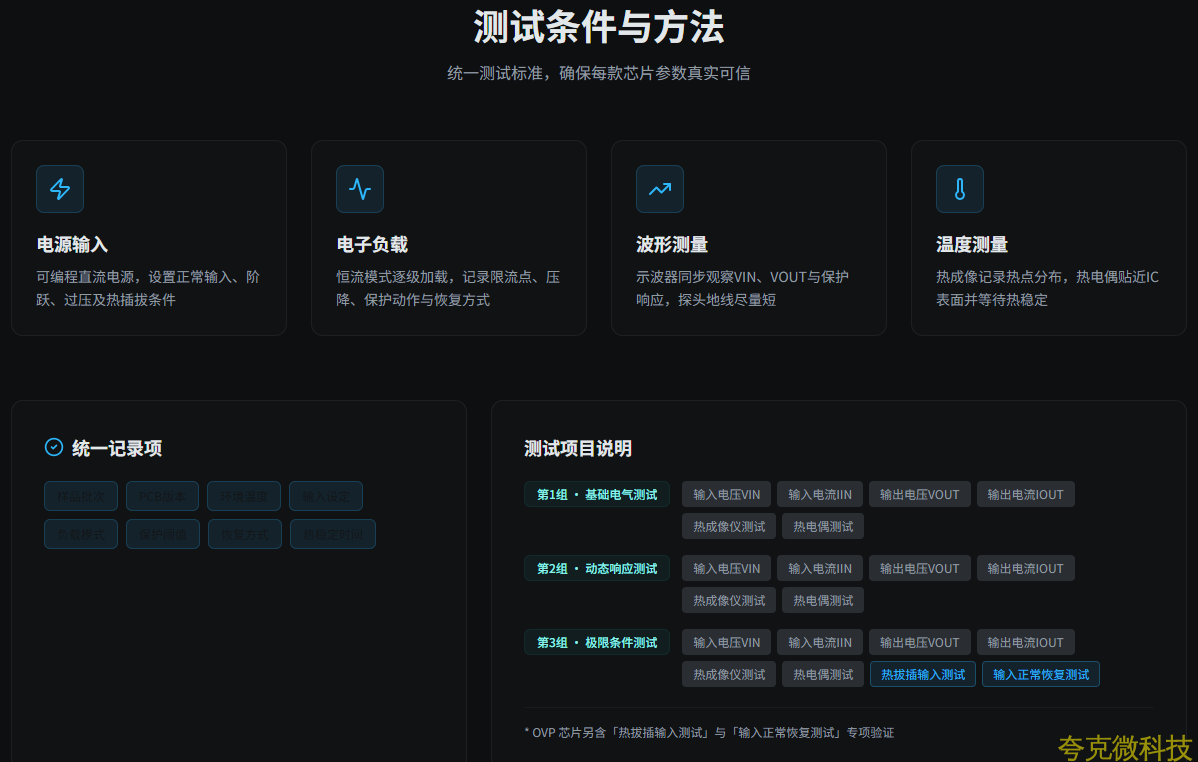

测试条件与方法
统一测试标准，确保每款芯片参数真实可信
电源输入
可编程直流电源，设置正常输入、阶跃、过压及热插拔条件
电子负载
恒流模式逐级加载，记录限流点、压降、保护动作与恢复方式
波形测量
示波器同步观察
VIN
、
VOUT
与保护响应，探头地线尽量短
温度测量
热成像记录热点分布，热电偶贴近
IC
表面并等待热稳定
统一记录项
样品批次
PCB
版本环境温度输入设定负载模式保护阈值恢复方式热稳定时间
测试项目说明
第
1
组 ·
基础电气测试
输入电压
VIN
输入电流
IIN
输出电压
VOUT
输出电流
IOUT
热成像仪测试热电偶测试
第
2
组 ·
动态响应测试
输入电压
VIN
输入电流
IIN
输出电压
VOUT
输出电流
IOUT
热成像仪测试热电偶测试
第
3
组 ·
极限条件测试
输入电压
VIN
输入电流
IIN
输出电压
VOUT
输出电流
IOUT
热成像仪测试热电偶测试热拔插输入测试输入正常恢复测试
* OVP
芯片另含「热拔插输入测试」与「输入正常恢复测试」专项验证
过压保护芯片系列
覆盖 3V
至
55V
宽压输入场景，响应低至
50ns
，为
USB
电源入口提供可靠的过压防护
8
款芯片

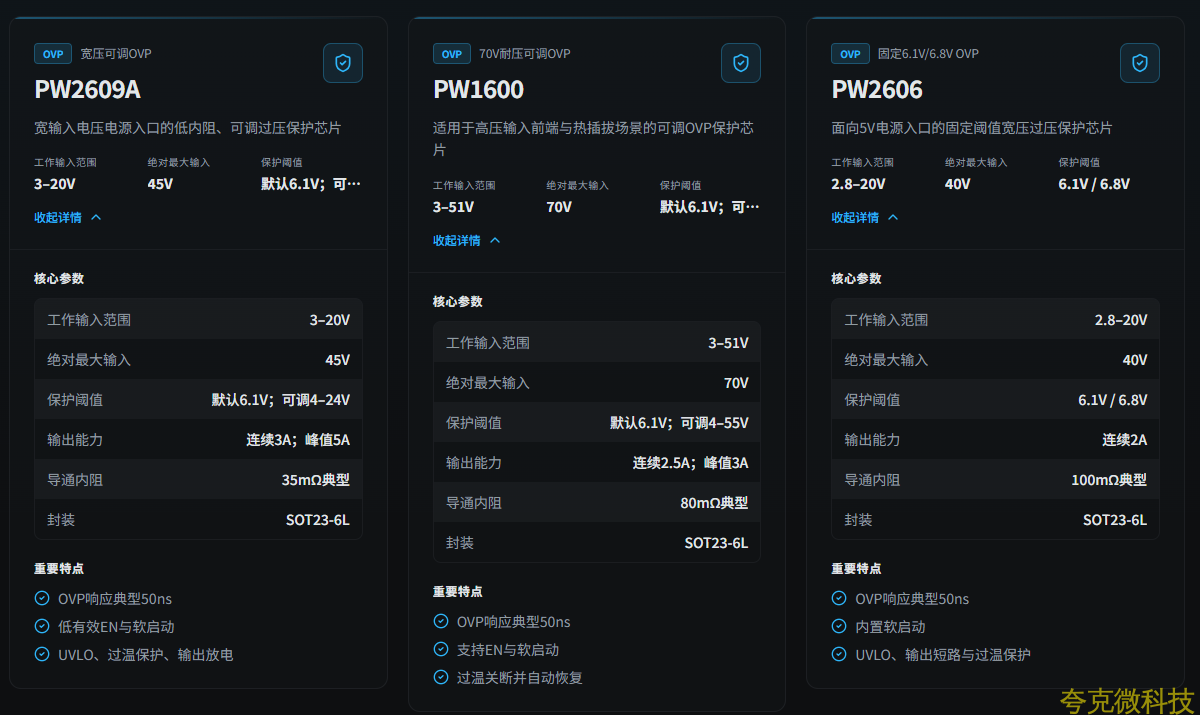

PW2609A
宽输入电压电源入口的低内阻、可调过压保护芯片
工作输入范围 3–20V
绝对最大输入 45V
保护阈值
默认6.1V
；可调
4–24V
核心参数
工作输入范围
3
–
20V
绝对最大输入
45V
保护阈值默认
6.1V
；可调
4
–
24V
输出能力
连续
3A
；峰值
5A
导通内阻
35m
Ω典型
封装
SOT23-6L
重要特点
OVP
响应典型
50ns
低有效
EN
与软启动
UVLO
、过温保护、输出放电
PW1600
适用于高压输入前端与热插拔场景的可调OVP
保护芯片
工作输入范围 3–51V
绝对最大输入 70V
保护阈值
默认6.1V
；可调
4–55V
核心参数
工作输入范围
3
–
51V
绝对最大输入
70V
保护阈值
默认
6.1V
；可调
4
–
55V
输出能力
连续
2.5A
；峰值
3A
导通内阻
80m
Ω典型
封装
SOT23-6L
重要特点
OVP
响应典型
50ns
支持
EN
与软启动
过温关断并自动恢复
PW2606
面向5V
电源入口的固定阈值宽压过压保护芯片
工作输入范围 2.8–20V
绝对最大输入 40V
保护阈值 6.1V / 6.8V
核心参数
工作输入范围
2.8
–
20V
绝对最大输入
40V
保护阈值
6.1V / 6.8V
输出能力
连续
2A
导通内阻
100m
Ω典型
封装
SOT23-6L
重要特点
OVP
响应典型
50ns
内置软启动
UVLO
、输出短路与过温保护

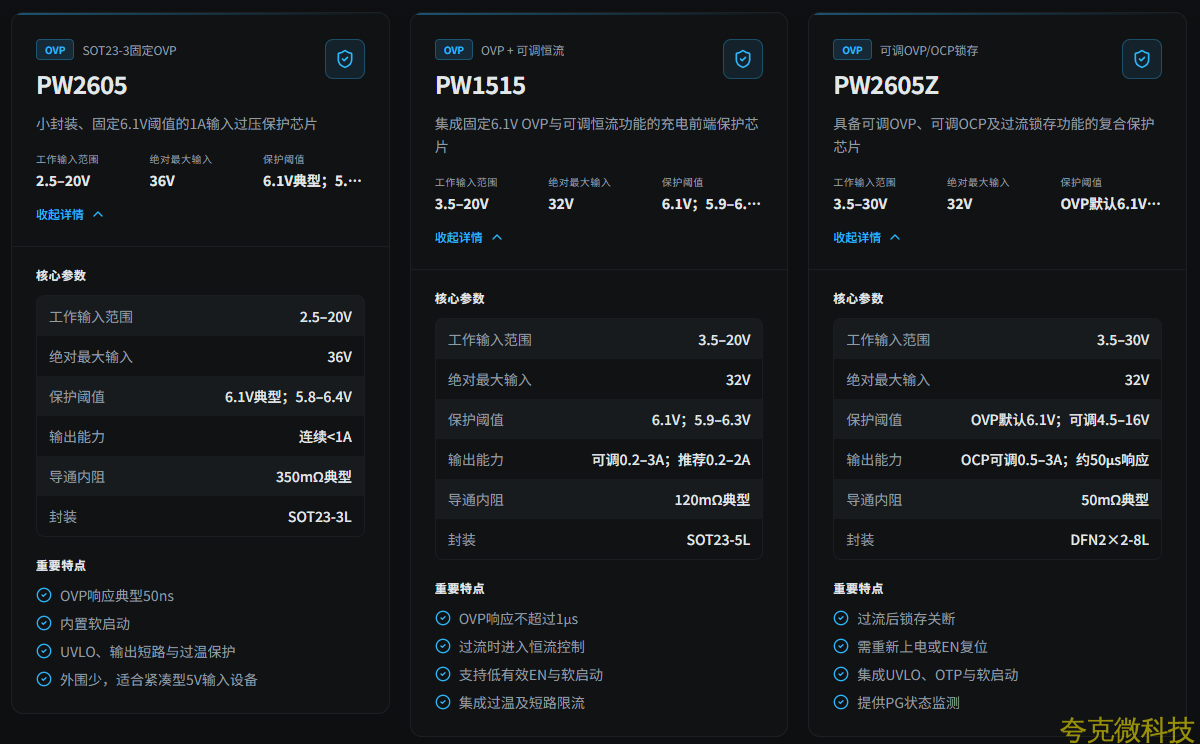

PW2605
小封装、固定6.1V
阈值的
1A
输入过压保护芯片
工作输入范围 2.5–20V
绝对最大输入 36V
保护阈值 6.1V
典型；
5.8–6.4V
核心参数
工作输入范围
2.5
–
20V
绝对最大输入
36V
保护阈值
6.1V
典型；
5.8
–
6.4V
输出能力
连续
<1A
导通内阻
350m
Ω典型
封装
SOT23-3L
重要特点
OVP
响应典型
50ns
内置软启动
UVLO
、输出短路与过温保护
外围少，适合紧凑型
5V
输入设备
PW1515
集成固定6.1V OVP
与可调恒流功能的充电前端保护芯片
工作输入范围 3.5–20V
绝对最大输入 32V
保护阈值 6.1V
；
5.9–6.3V
核心参数
工作输入范围
3.5
–
20V
绝对最大输入
32V
保护阈值
6.1V
；
5.9
–
6.3V
输出能力
可调
0.2
–
3A
；推荐
0.2
–
2A
导通内阻
120m
Ω典型
封装
SOT23-5L
重要特点
OVP
响应不超过
1
μ
s
过流时进入恒流控制
支持低有效
EN
与软启动
集成过温及短路限流
PW2605Z
具备可调OVP
、可调
OCP
及过流锁存功能的复合保护芯片
工作输入范围 3.5–30V
绝对最大输入 32V
保护阈值 OVP
默认
6.1V
；可调
4.5–16V
核心参数
工作输入范围
3.5
–
30V
绝对最大输入
32V
保护阈值
OVP
默认
6.1V
；可调
4.5
–
16V
输出能力
OCP
可调
0.5
–
3A
；约
50
μ
s
响应
导通内阻
50m
Ω典型
封装
DFN2
×
2-8L
重要特点
过流后锁存关断
需重新上电或
EN
复位
集成
UVLO
、
OTP
与软启动
提供
PG
状态监测

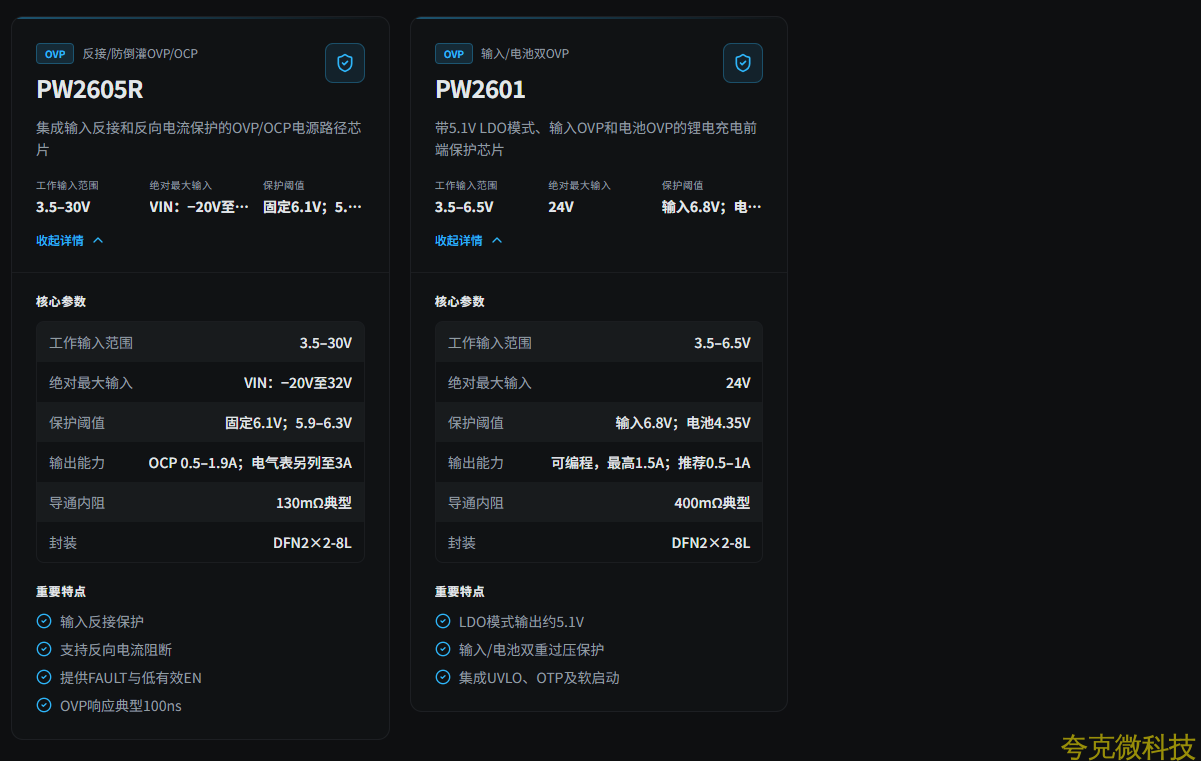

PW2605R
集成输入反接和反向电流保护的OVP/OCP
电源路径芯片
工作输入范围 3.5–30V
绝对最大输入 VIN
：
−20V
至
32V
保护阈值
固定6.1V
；
5.9–6.3V
核心参数
工作输入范围
3.5
–
30V
绝对最大输入
VIN
：−
20V
至
32V
保护阈值
固定
6.1V
；
5.9
–
6.3V
输出能力
OCP 0.5
–
1.9A
；电气表另列至
3A
导通内阻
130m
Ω典型
封装
DFN2
×
2-8L
重要特点
输入反接保护
支持反向电流阻断
提供
FAULT
与低有效
EN
OVP
响应典型
100ns
PW2601
带5.1V LDO
模式、输入
OVP
和电池
OVP
的锂电充电前端保护芯片
工作输入范围 3.5–6.5V
绝对最大输入 24V
保护阈值
输入6.8V
；电池
4.35V
核心参数
工作输入范围
3.5
–
6.5V
绝对最大输入
24V
保护阈值
输入
6.8V
；电池
4.35V
输出能力
可编程，最高
1.5A
；推荐
0.5
–
1A
导通内阻
400m
Ω典型
封装
DFN2
×
2-8L
重要特点
LDO
模式输出约
5.1V
输入
/
电池双重过压保护
集成
UVLO
、
OTP
及软启动
过流限流芯片系列
从 0.4A
到
5A
全量程覆盖，低导通内阻设计，为
USB
端口与低压电源分配提供精准限流保护
5
款芯片

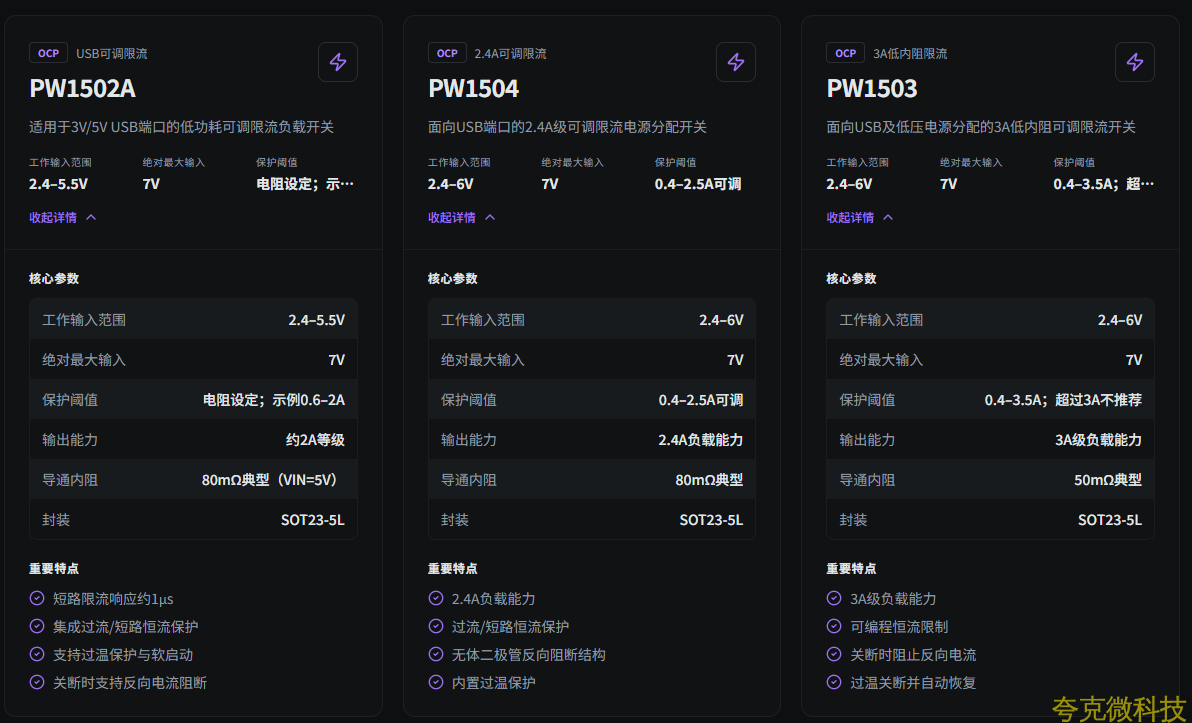

PW1502A
适用于3V/5V USB
端口的低功耗可调限流负载开关
工作输入范围 2.4–5.5V
绝对最大输入 7V
保护阈值
电阻设定；示例0.6–2A
核心参数
工作输入范围
2.4
–
5.5V
绝对最大输入
7V
保护阈值
电阻设定；示例
0.6
–
2A
输出能力
约
2A
等级
导通内阻
80m
Ω典型（
VIN=5V
）
封装
SOT23-5L
重要特点
短路限流响应约
1
μ
s
集成过流
/
短路恒流保护
支持过温保护与软启动
关断时支持反向电流阻断
PW1504
面向USB
端口的
2.4A
级可调限流电源分配开关
工作输入范围 2.4–6V
绝对最大输入 7V
保护阈值 0.4–2.5A
可调
核心参数
工作输入范围
2.4
–
6V
绝对最大输入
7V
保护阈值
0.4
–
2.5A
可调
输出能力
2.4A
负载能力
导通内阻
80m
Ω典型
封装
SOT23-5L
重要特点
2.4A
负载能力
过流
/
短路恒流保护
无体二极管反向阻断结构
内置过温保护
PW1503
面向USB
及低压电源分配的
3A
低内阻可调限流开关
工作输入范围 2.4–6V
绝对最大输入 7V
保护阈值 0.4–3.5A
；超过
3A
不推荐
核心参数
工作输入范围
2.4
–
6V
绝对最大输
入
7V
保护阈值
0.4
–
3.5A
；超过
3A
不推荐
输出能力
3A
级负载能力
导通内阻
50m
Ω典型
封装
SOT23-5L
重要特点
3A
级负载能力
可编程恒流限制
关断时阻止反向电流
过温关断并自动恢复

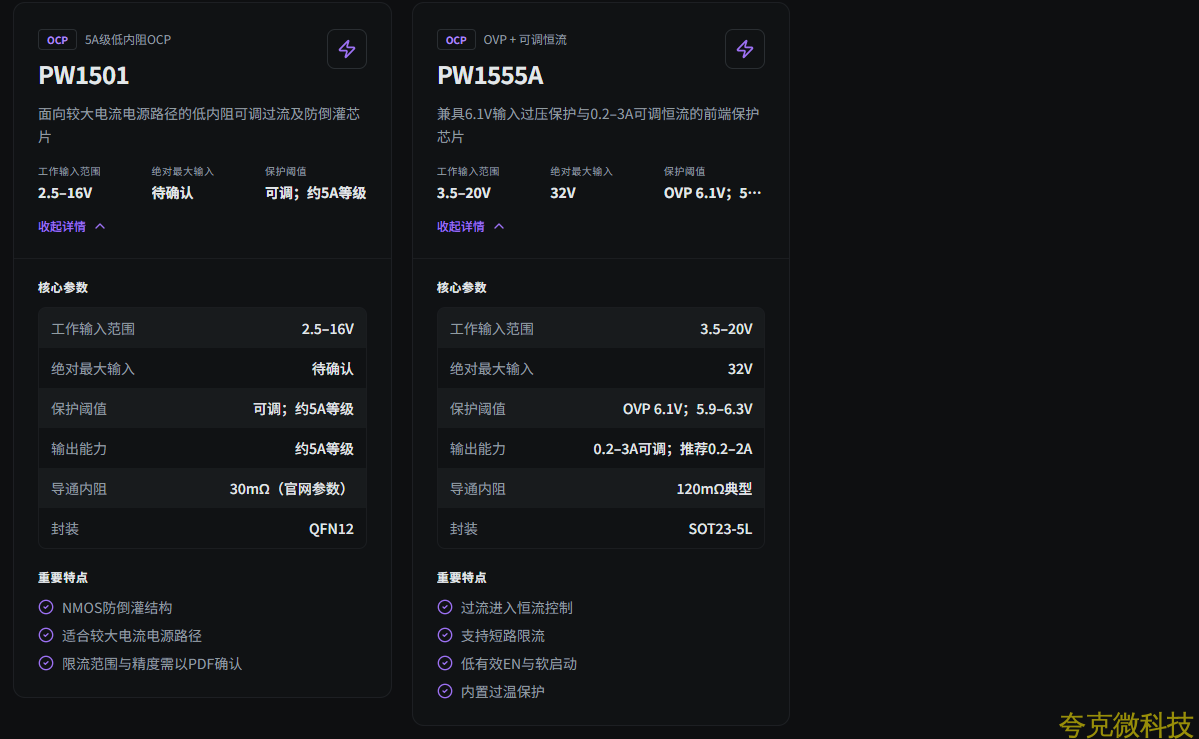

PW1501
面向较大电流电源路径的低内阻可调过流及防倒灌芯片
工作输入范围 2.5–16V
绝对最大输入
待确认
保护阈值
可调；约5A
等级
核心参数
工作输入范围
2.5
–
16V
绝对最大输入
待确认
保护阈值
可调；约
5A
等级
输出能力
约
5A
等级
导通内阻
30m
Ω（官网参数）
封装
QFN12
重要特点
NMOS
防倒灌结构
适合较大电流电源路径
限流范围与精度需以
PDF
确认
PW1555A
兼具6.1V
输入过压保护与
0.2–3A
可调恒流的前端保护芯片
工作输入范围 3.5–20V
绝对最大输入 32V
保护阈值 OVP 6.1V
；
5.9–6.3V
核心参数
工作输入范围
3.5
–
20V
绝对最大输入
32V
保护阈值
OVP 6.1V
；
5.9
–
6.3V
输出能力
0.2
–
3A
可调；推荐
0.2
–
2A
导通内阻
120m
Ω典型
封装
SOT23-5L
重要特点
过流进入恒流控制
支持短路限流
低有效
EN
与软启动
内置过温保护
