输入 30V 转 12V / 5V降压方案设计手册
平芯微 降压/LDO 芯片选型 · 参考电路 · BOM 清单。覆盖电动车电池系统、工业电源、AGV/机器人、LED 驱动辅助电源等场景，一页掌握 6 款方案。
PW2153 PW2815 PW2312B PW2458 PW8600 PW75XX

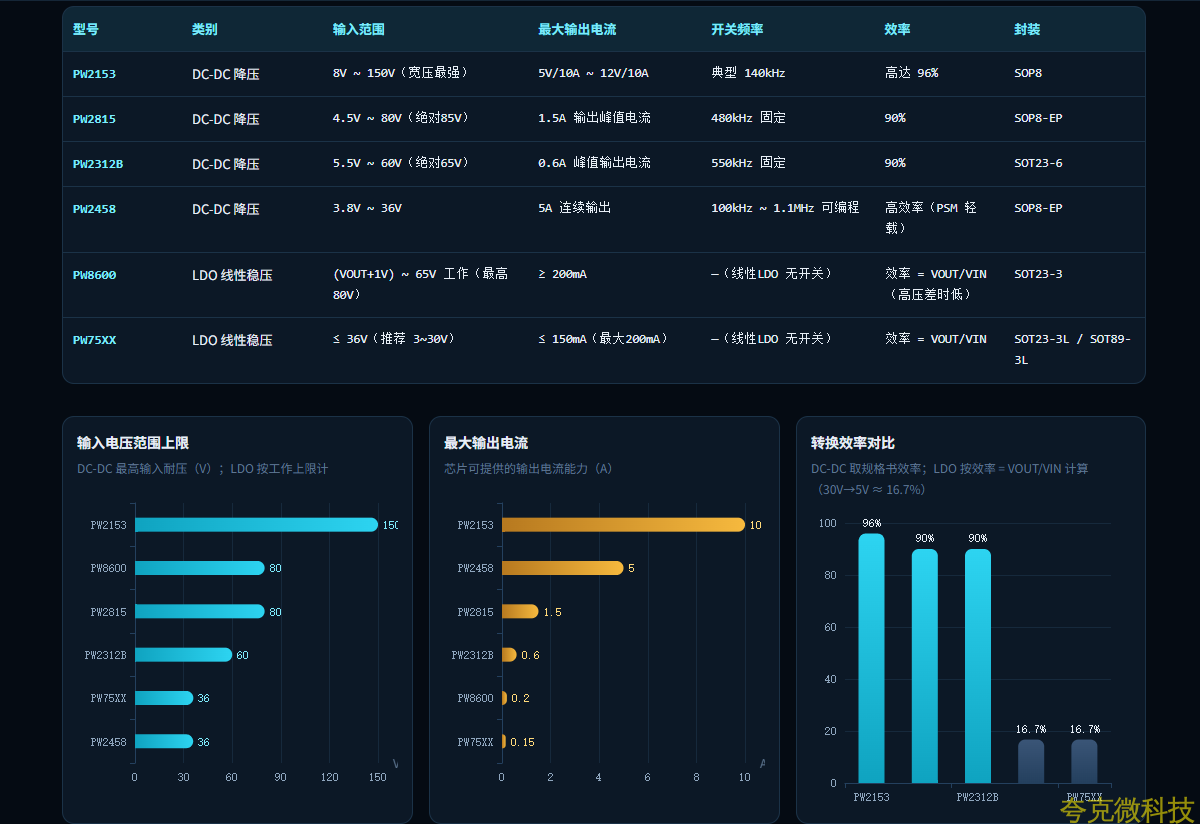

6款降压 / LDO 芯片方案
150VDC-DC 最高输入耐压（PW2153）
12V / 5V双档常用输出电压
96%DC-DC 最高转换效率

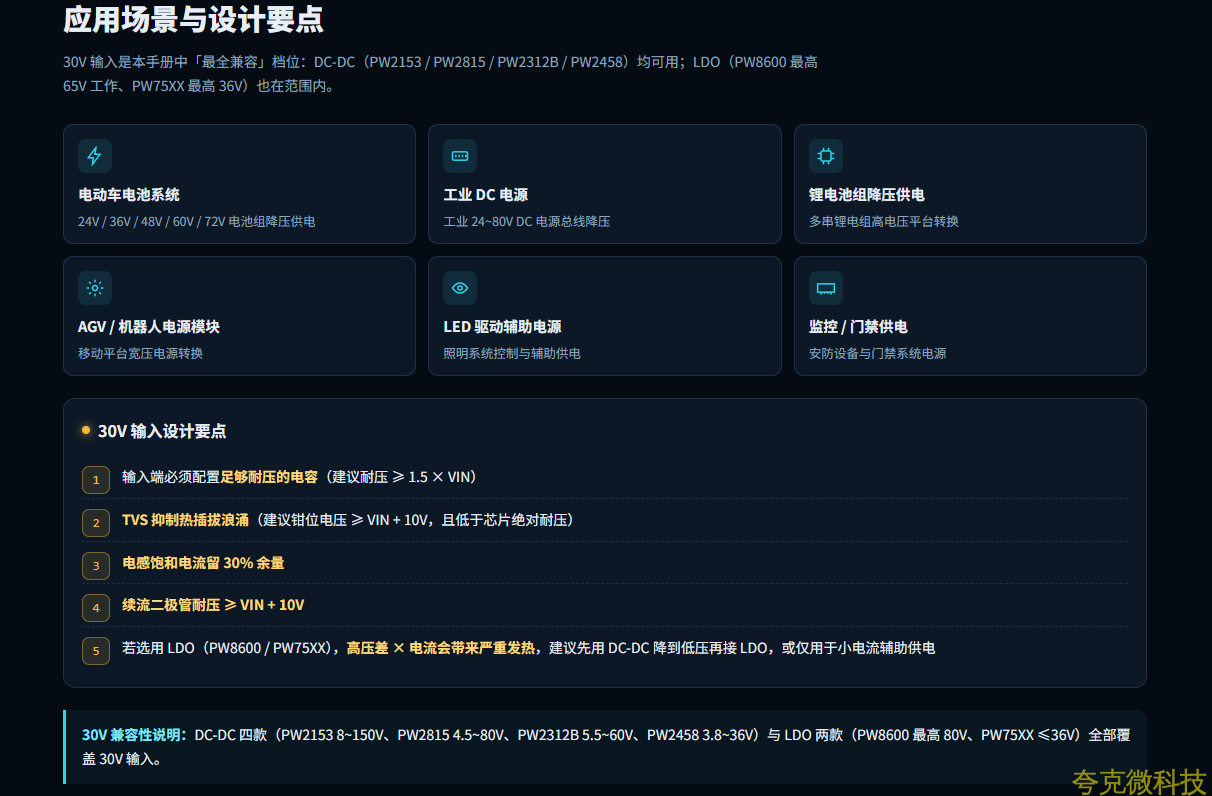

应用场景与设计要点
30V 输入是本手册中「最全兼容」档位：DC-DC（PW2153 / PW2815 / PW2312B / PW2458）均可用；LDO（PW8600 最高 65V 工作、PW75XX 最高 36V）也在范围内。
电动车电池系统
24V / 36V / 48V / 60V / 72V 电池组降压供电
工业 DC 电源
工业 24~80V DC 电源总线降压
锂电池组降压供电
多串锂电组高电压平台转换
AGV / 机器人电源模块
移动平台宽压电源转换
LED 驱动辅助电源
照明系统控制与辅助供电
监控 / 门禁供电
安防设备与门禁系统电源
30V 输入设计要点
输入端必须配置足够耐压的电容（建议耐压 ≥ 1.5 × VIN）
TVS 抑制热插拔浪涌（建议钳位电压 ≥ VIN + 10V，且低于芯片绝对耐压）
电感饱和电流留 30% 余量
续流二极管耐压 ≥ VIN + 10V
若选用 LDO（PW8600 / PW75XX），高压差 × 电流会带来严重发热，建议先用 DC-DC 降到低压再接 LDO，或仅用于小电流辅助供电
30V 兼容性说明：DC-DC 四款（PW2153 8~150V、PW2815 4.5~80V、PW2312B 5.5~60V、PW2458 3.8~36V）与 LDO 两款（PW8600 最高 80V、PW75XX ≤36V）全部覆盖 30V 输入。

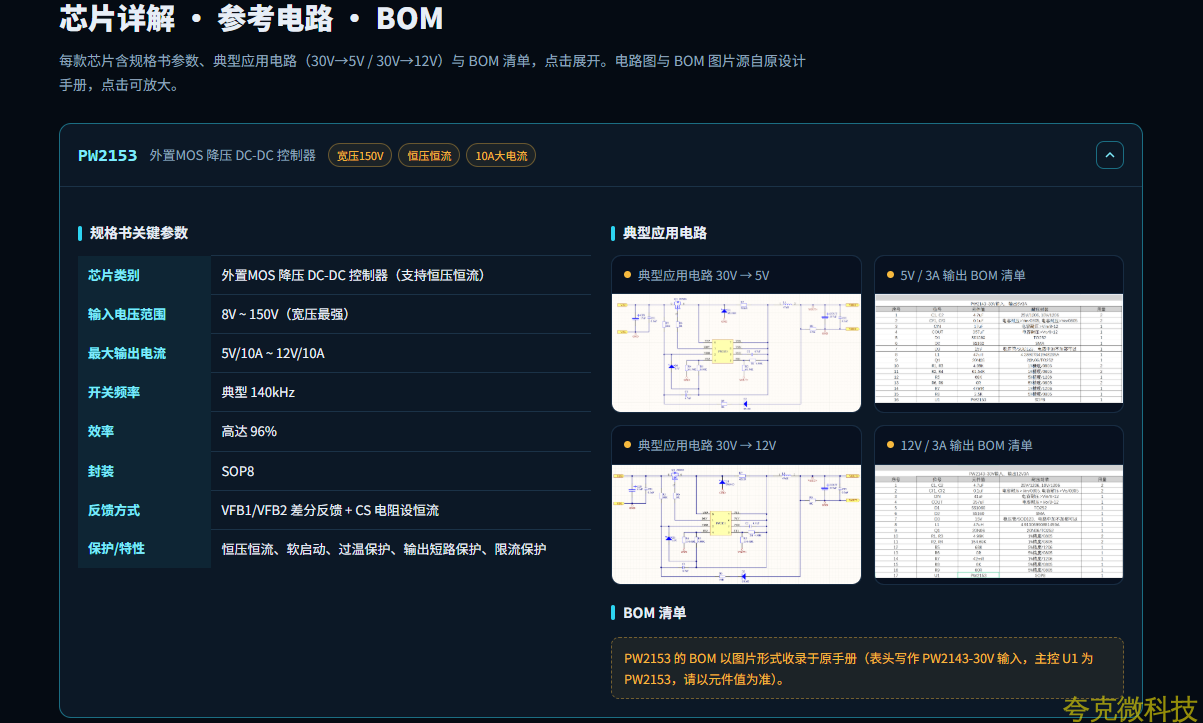

芯片详解 · 参考电路 · BOM
每款芯片含规格书参数、典型应用电路（30V→5V / 30V→12V）与 BOM 清单，点击展开。电路图与 BOM 图片源自原设计手册。
PW2153外置MOS 降压 DC-DC 控制器宽压150V恒压恒流10A大电流
规格书关键参数
|
芯片类别 |
外置MOS 降压 DC-DC 控制器（支持恒压恒流） |
|
输入电压范围 |
8V ~ 150V（宽压最强） |
|
最大输出电流 |
5V/10A ~ 12V/10A |
|
开关频率 |
典型 140kHz |
|
效率 |
高达 96% |
|
封装 |
SOP8 |
|
反馈方式 |
VFB1/VFB2 差分反馈 + CS 电阻设恒流 |
|
保护/特性 |
恒压恒流、软启动、过温保护、输出短路保护、限流保护 |
BOM 清单
PW2153 的 BOM 以图片形式收录于原手册（表头写作 PW2143-30V 输入，主控 U1 为 PW2153，请以元件值为准）。

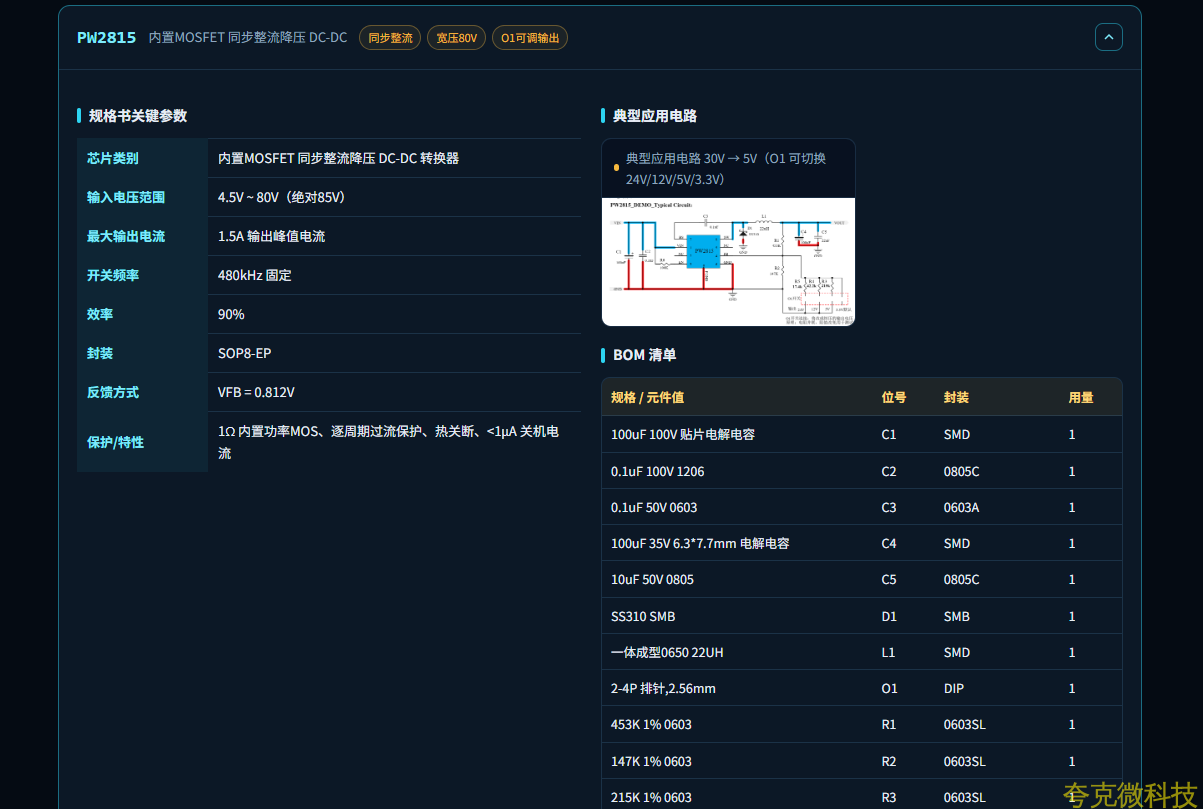

PW2815内置MOSFET 同步整流降压 DC-DC同步整流宽压80VO1可调输出
规格书关键参数
|
芯片类别 |
内置MOSFET 同步整流降压 DC-DC 转换器 |
|
输入电压范围 |
4.5V ~ 80V（绝对85V） |
|
最大输出电流 |
1.5A 输出峰值电流 |
|
开关频率 |
480kHz 固定 |
|
效率 |
90% |
|
封装 |
SOP8-EP |
|
反馈方式 |
VFB = 0.812V |
|
保护/特性 |
1Ω 内置功率MOS、逐周期过流保护、热关断、<1μA 关机电流 |

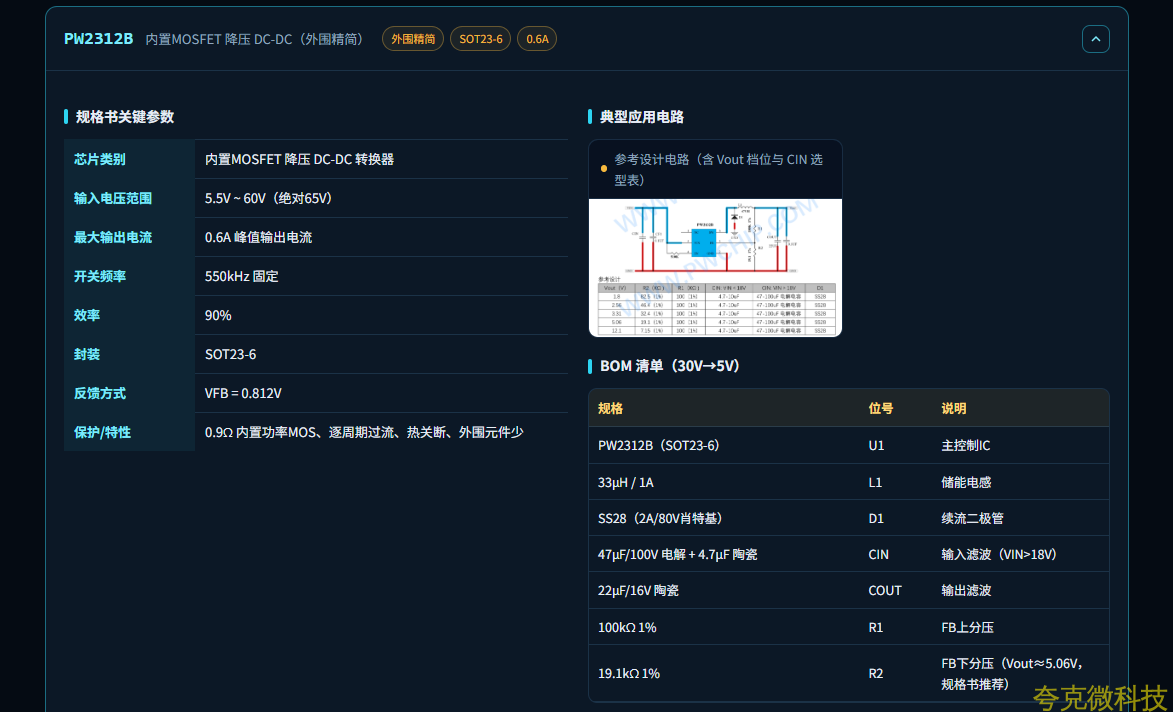

PW2312B内置MOSFET 降压 DC-DC（外围精简）外围精简SOT23-60.6A
规格书关键参数
|
芯片类别 |
内置MOSFET 降压 DC-DC 转换器 |
|
输入电压范围 |
5.5V ~ 60V（绝对65V） |
|
最大输出电流 |
0.6A 峰值输出电流 |
|
开关频率 |
550kHz 固定 |
|
效率 |
90% |
|
封装 |
SOT23-6 |
|
反馈方式 |
VFB = 0.812V |
|
保护/特性 |
0.9Ω 内置功率MOS、逐周期过流、热关断、外围元件少 |

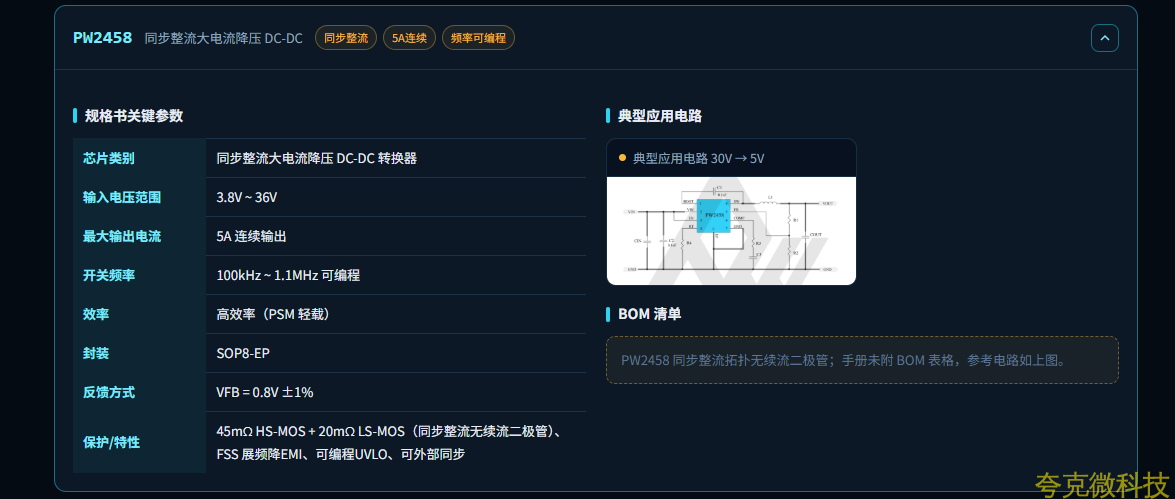

PW2458同步整流大电流降压 DC-DC同步整流5A连续频率可编程
规格书关键参数
|
芯片类别 |
同步整流大电流降压 DC-DC 转换器 |
|
输入电压范围 |
3.8V ~ 36V |
|
最大输出电流 |
5A 连续输出 |
|
开关频率 |
100kHz ~ 1.1MHz 可编程 |
|
效率 |
高效率（PSM 轻载） |
|
封装 |
SOP8-EP |
|
反馈方式 |
VFB = 0.8V ±1% |
|
保护/特性 |
45mΩ HS-MOS + 20mΩ LS-MOS（同步整流无续流二极管）、FSS 展频降EMI、可编程UVLO、可外部同步 |

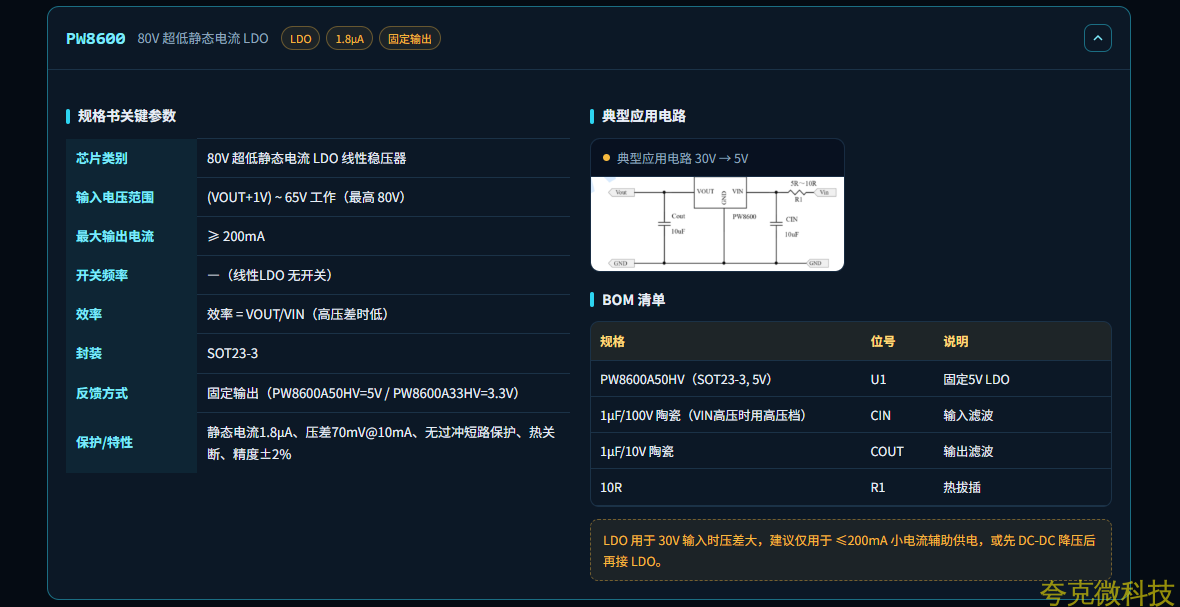

PW860080V 超低静态电流 LDOLDO1.8μA固定输出
规格书关键参数
|
芯片类别 |
80V 超低静态电流 LDO 线性稳压器 |
|
输入电压范围 |
(VOUT+1V) ~ 65V 工作（最高 80V） |
|
最大输出电流 |
≥ 200mA |
|
开关频率 |
—（线性LDO 无开关） |
|
效率 |
效率 = VOUT/VIN（高压差时低） |
|
封装 |
SOT23-3 |
|
反馈方式 |
固定输出（PW8600A50HV=5V / PW8600A33HV=3.3V） |
|
保护/特性 |
静态电流1.8μA、压差70mV@10mA、无过冲短路保护、热关断、精度±2% |

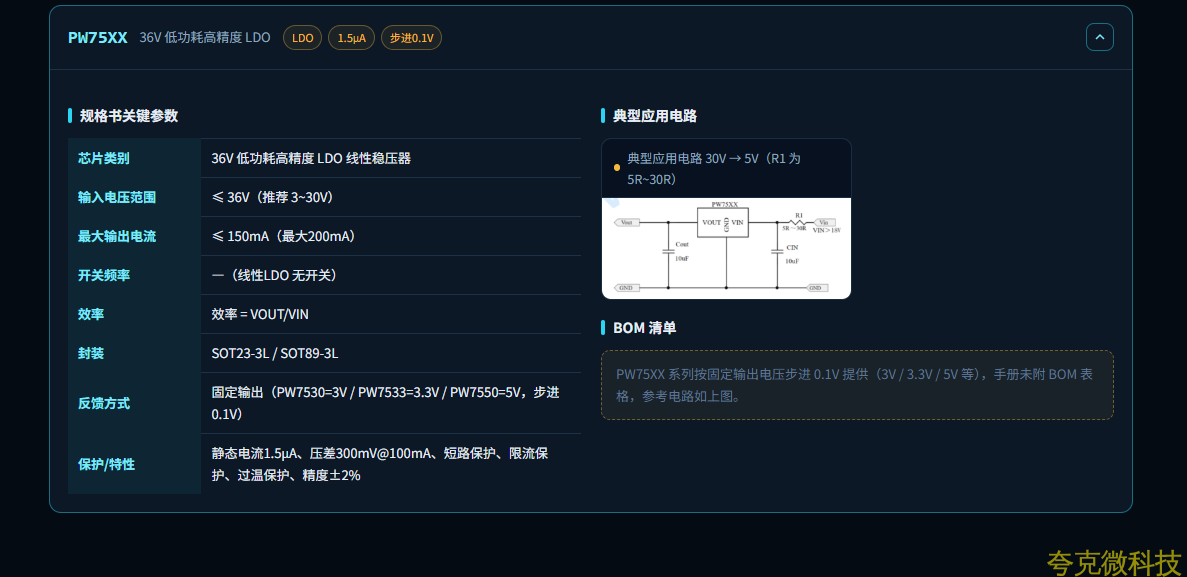

PW75XX36V 低功耗高精度 LDOLDO1.5μA步进0.1V
规格书关键参数
|
芯片类别 |
36V 低功耗高精度 LDO 线性稳压器 |
|
输入电压范围 |
≤ 36V（推荐 3~30V） |
|
最大输出电流 |
≤ 150mA（最大200mA） |
|
开关频率 |
—（线性LDO 无开关） |
|
效率 |
效率 = VOUT/VIN |
|
封装 |
SOT23-3L / SOT89-3L |
|
反馈方式 |
固定输出（PW7530=3V / PW7533=3.3V / PW7550=5V，步进 0.1V） |
|
保护/特性 |
静态电流1.5μA、压差300mV@100mA、短路保护、限流保护、过温保护、精度±2% |
BOM 清单
PW75XX 系列按固定输出电压步进 0.1V 提供（3V / 3.3V / 5V 等），手册未附 BOM 表格，参考电路如上图。
