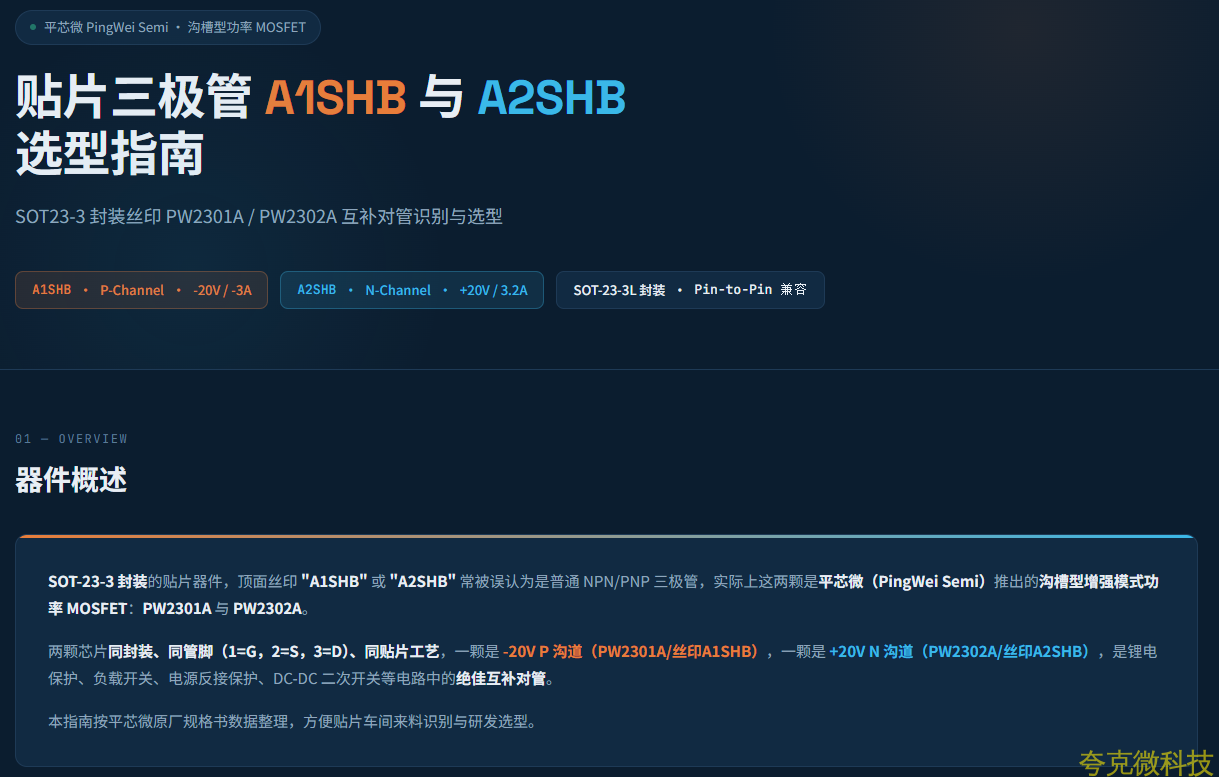

贴片三极管 A1SHB 与 A2SHB
选型指南

SOT23-3 封装丝印 PW2301A / PW2302A 互补对管识别与选型

A1SHB·P-Channel·-20V / -3AA2SHB·N-Channel·+20V / 3.2ASOT-23-3L 封装·Pin-to-Pin 兼容

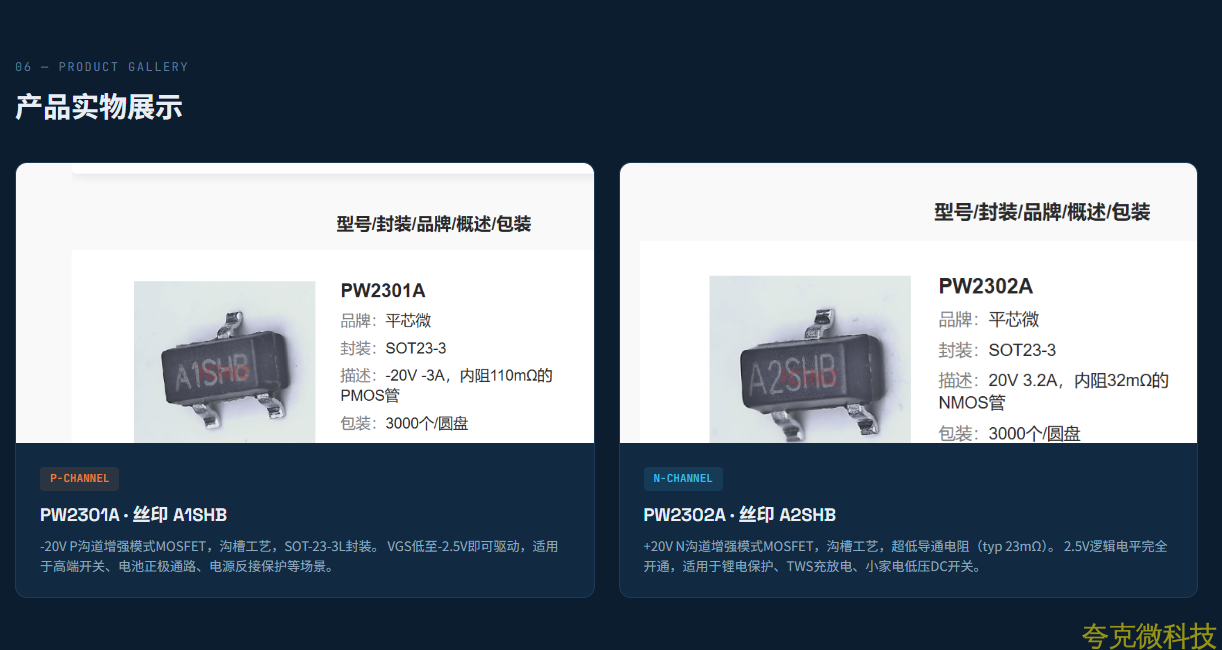

器件概述

SOT-23-3 封装的贴片器件，顶面丝印 "A1SHB" 或 "A2SHB" 常被误认为是普通 NPN/PNP 三极管，实际上这两颗是平芯微（PingWei Semi）推出的沟槽型增强模式功率 MOSFET：PW2301A 与 PW2302A。

两颗芯片同封装、同管脚（1=G，2=S，3=D）、同贴片工艺，一颗是 -20V P 沟道（PW2301A/丝印A1SHB），一颗是 +20V N 沟道（PW2302A/丝印A2SHB），是锂电保护、负载开关、电源反接保护、DC-DC 二次开关等电路中的绝佳互补对管。

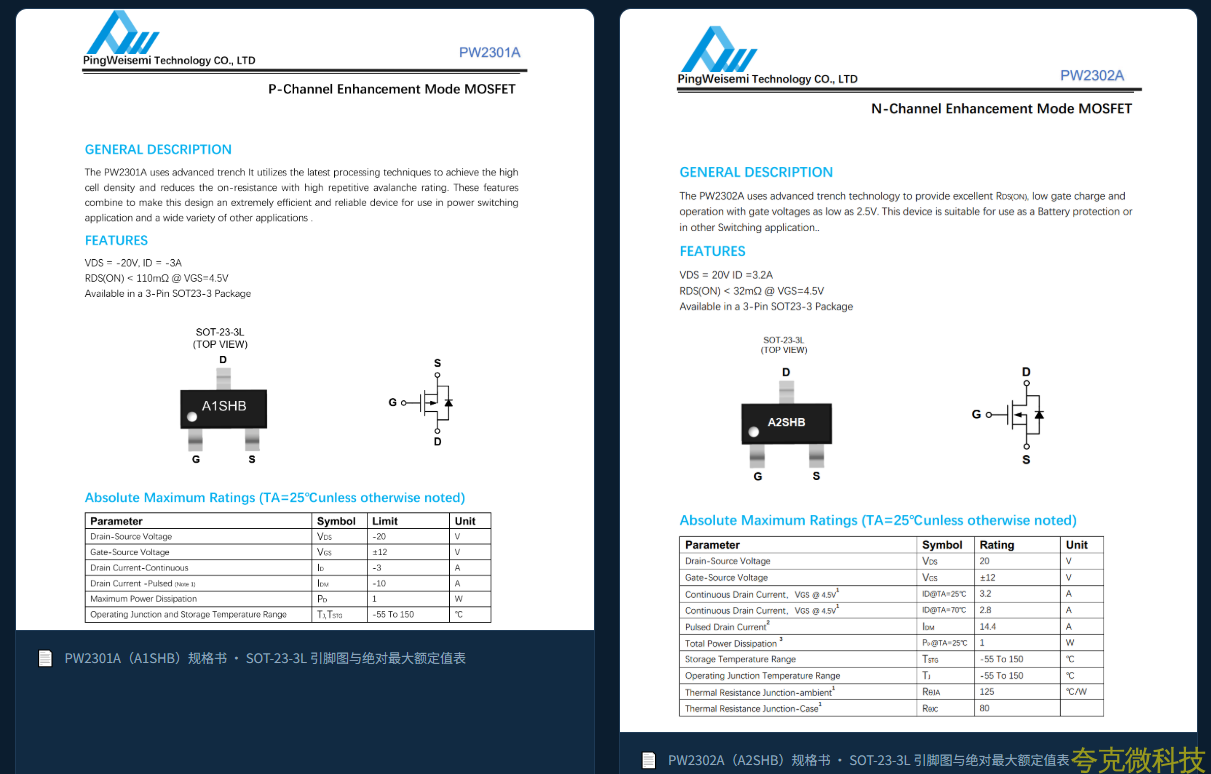

本指南按平芯微原厂规格书数据整理，方便贴片车间来料识别与研发选型。

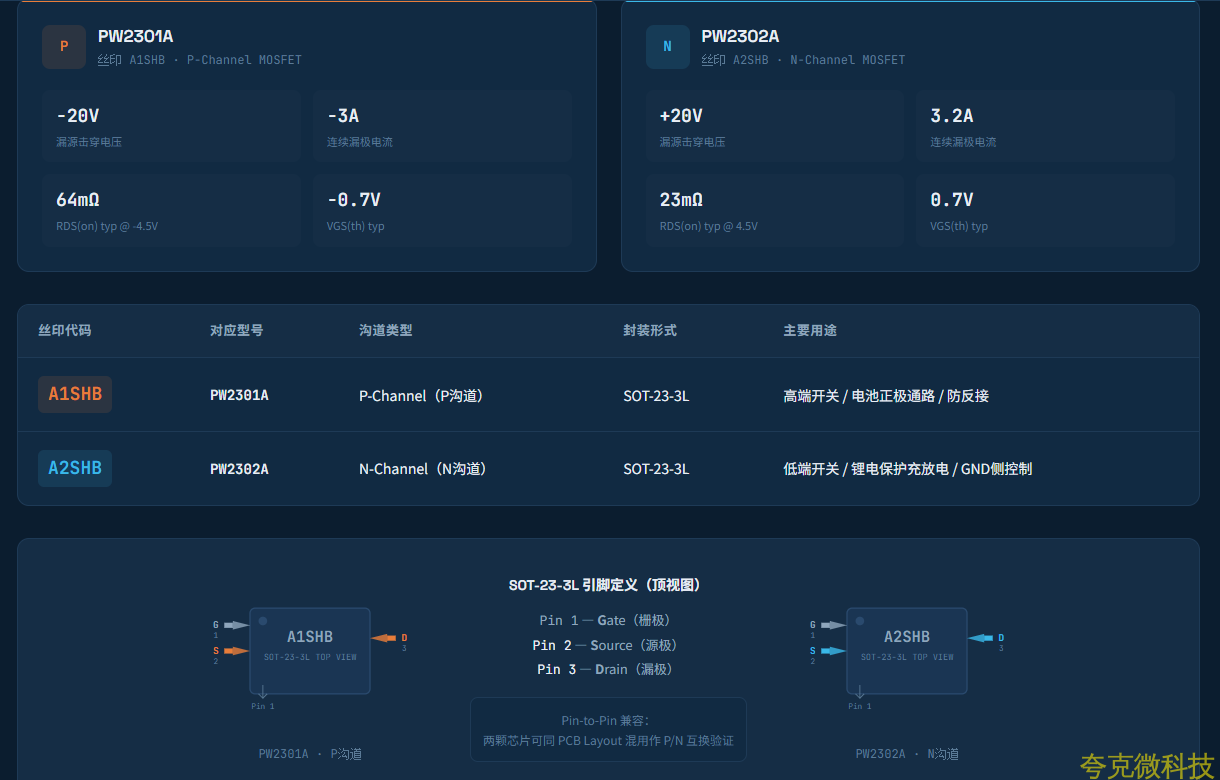

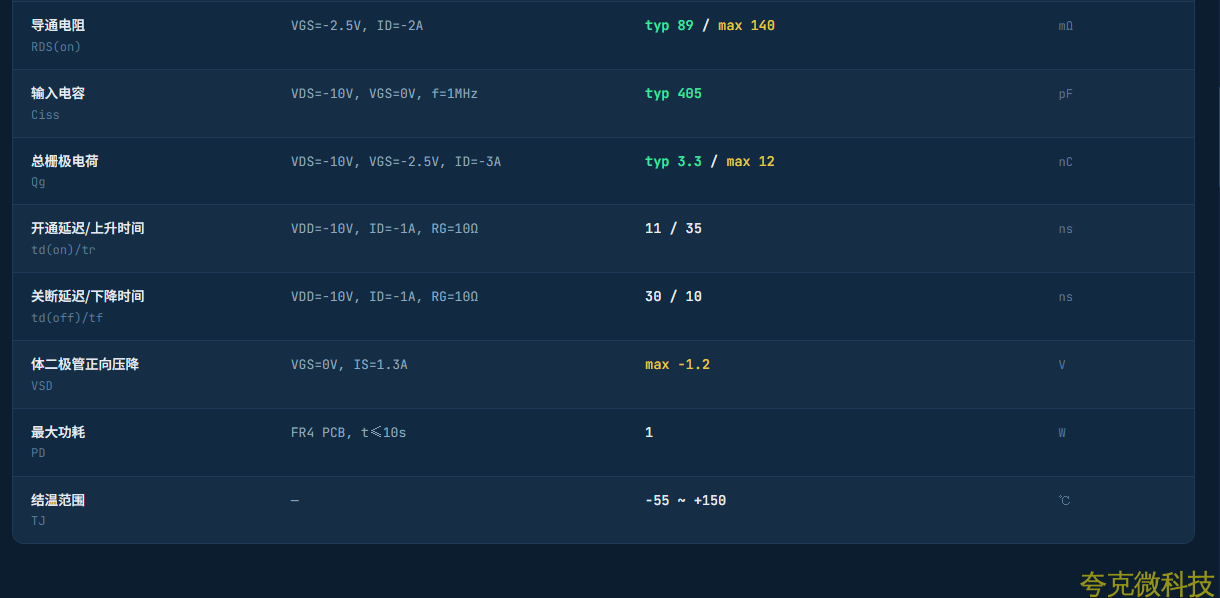

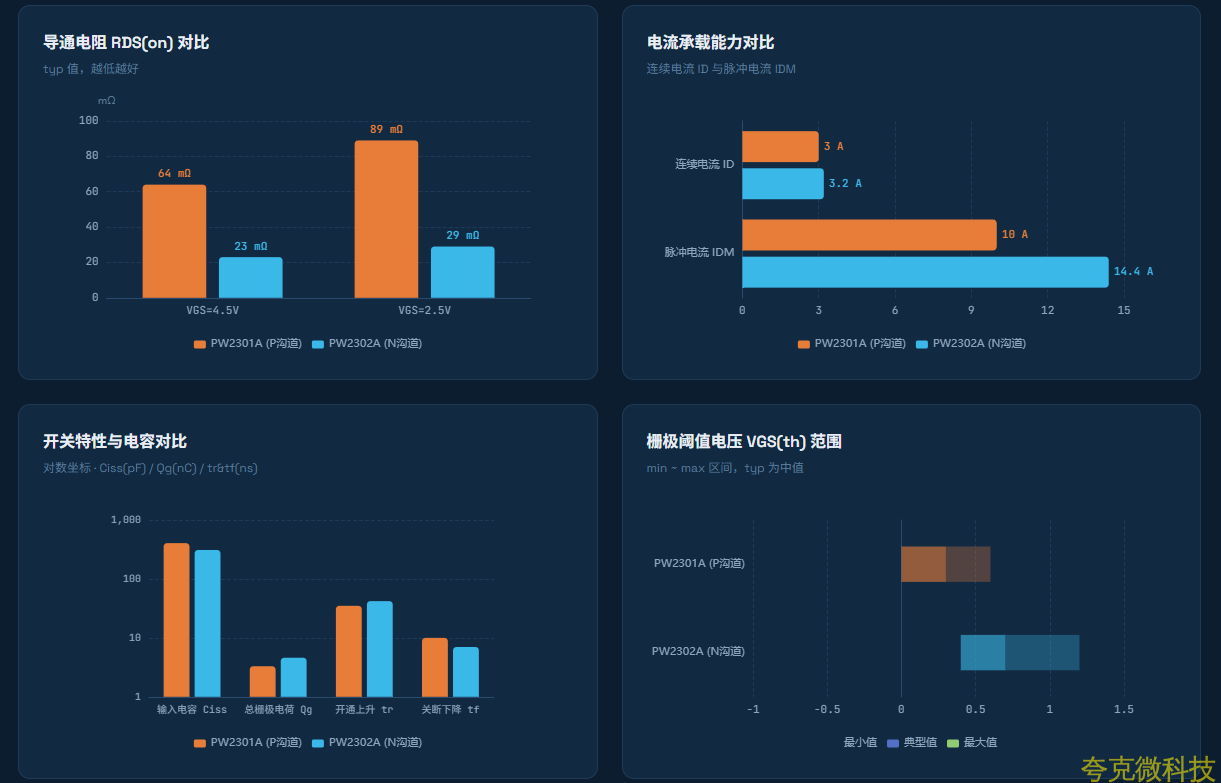

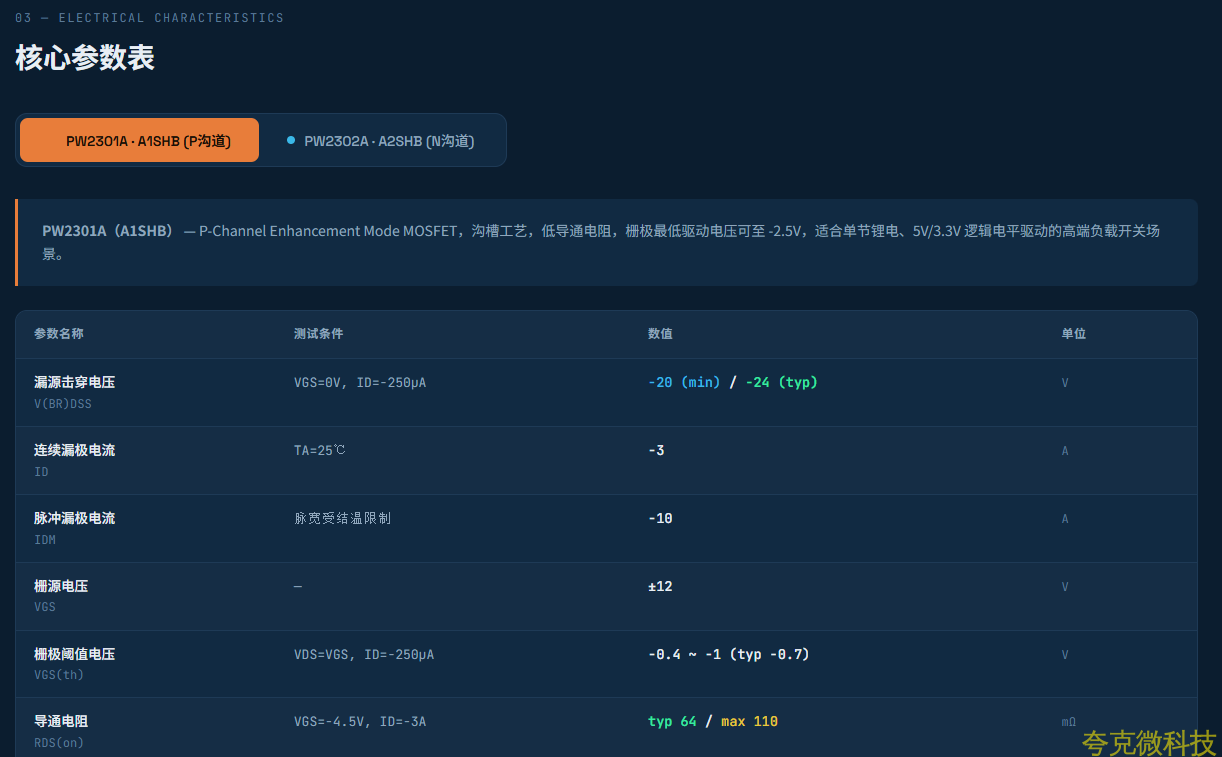

快速识别对照表

PW2301A

丝印 A1SHB · P-Channel MOSFET

-20V 漏源击穿电压

-3A 连续漏极电流

64mΩ RDS(on) typ @ -4.5V

-0.7V VGS(th) typ

PW2302A

丝印 A2SHB · N-Channel MOSFET

+20V 漏源击穿电压

3.2A 连续漏极电流

23mΩ RDS(on) typ @ 4.5V

0.7V VGS(th) typ

按应用场景选型

锂电池保护板

PW2301A + PW2302A

丝印 A1SHB + A2SHB

锂电保护需要充放电双路控制：A2SHB（N沟道）负责放电回路控制，A1SHB（P沟道）配合充电控制，两颗背靠背串联在电池回路中，实现过充/过放/过流保护。同封装可共用同一PCB焊盘，layout最紧凑。

背靠背串联同封装省空间2.5V低电平驱动

高端负载开关

PW2301A

丝印 A1SHB

P沟道管接在电源正极与负载之间，源极接VCC、漏极接负载。栅极低电平（相对于源极）即可导通，无需额外升压电路，特别适合单节锂电（3.7V）和5V系统的负载电源通断控制。

高端控制低电平导通

低端负载开关

PW2302A

丝印 A2SHB

N沟道管接在负载与GND之间，源极接地、漏极接负载。栅极高电平导通，驱动简单，RDS(on)极低（typ 23mΩ），导通损耗小，适合大电流负载的GND侧开关控制。

RDS(on) 仅23mΩ高电平导通3.2A连续电流

电源反接保护

PW2301A

丝印 A1SHB

利用P沟道MOSFET体二极管的单向导电性，将源极接电源输入、漏极接后级电路。正常极性时VGS为负，管子完全导通（压降远小于二极管）；反接时VGS为正，管子关断，保护后级电路。

极低导通压降 反接自动关断 比串联二极管高效

DC-DC二次开关

PW2301A + PW2302A

丝印 A1SHB + A2SHB

同步整流Buck/Boost架构需要上下管配对：A2SHB（N沟道）作下管（同步整流），A1SHB（P沟道）作上管，两者互补导通。同封装同引脚定义，Layout对称且易于验证替代方案。

互补对管 对称布局 快速开关

TWS耳机充放电

PW2302A

丝印 A2SHB

TWS充电仓内部空间紧凑，SOT-23-3小封装的A2SHB非常适合。2.5V逻辑电平即可完全开通，可直接由MCU IO口驱动；RDS(on)低至23mΩ，充放电效率高、发热小。

SOT-23-3超小封装 2.5V逻辑驱动超 低导通电阻

小家电低压开关

PW2302A

丝印 A2SHB

5V/12V小家电的低压DC开关场景，N沟道A2SHB作为低端开关，由主控MCU的3.3V/5V GPIO直接驱动。3.2A连续电流可覆盖多数小型电机、加热片等负载，成本极低。

GPIO直驱 3.2A大电流 成本优化

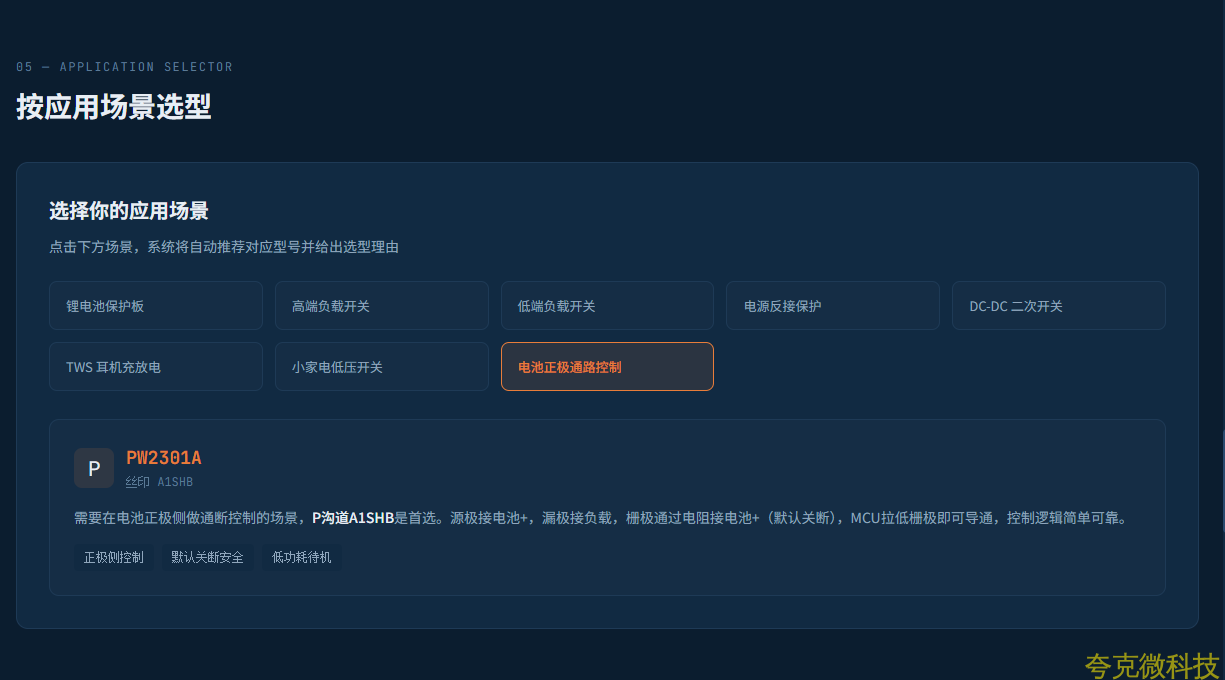

电池正极通路控制

PW2301A

丝印 A1SHB

需要在电池正极侧做通断控制的场景，P沟道A1SHB是首选。源极接电池+，漏极接负载，栅极通过电阻接电池+（默认关断），MCU拉低栅极即可导通，控制逻辑简单可靠。

正极侧控制 默认关断安全 低功耗待机
