3.3V降压1.5V，3V降压1.5V稳压LDO和DC降压芯片 ，稳压芯片，降压芯片，稳压芯片选型，降压和LDO 芯片选型，最大3A输出IC ，极低静态电流2uA芯片，
3.3V 降压1.5V和3V 降压1.5V 的电源芯片和电路图，有1A,2A,3A 和几百MA 的LDO等多种选择。
3.3V 和3V 都是属于常规低压，要降压成稳压1.5V 输出，只需要选择一个合适的芯片即可，如LDO 稳压IC ，适合几百MA ，功率小的应用需求上面，因为LDO 特点就是效率低，但是外围简单和静态电流低，效率低就无法做大电流输出。大电流需要用到DC-DC降压芯片来完成。
常见的3.3V和3V 降压1.5V的 LDO 可以用P W6566 芯片， D C-DC 降压芯片就有很多选择了： P W2058 ( 0.8A), P W2051 ( 1.5A), P W2052 ( 2A), P W2053 ( 3A) 。降压芯片的效率普遍都是90%以上，工作时电路损耗能量低，IC发热量也少。
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～6.0V |
1V～5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～5.5V |
1V～5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～5.5V |
1V～5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～5.5V |
1V～5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～16V |
1V～15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～16V |
1V～15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～20V |
1V～15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～30V |
1V～28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～30V |
1V～28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～40V |
1V～30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～55V |
1.25V～30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～80V |
1.5V～30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～90V |
1.25V～20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～90V |
5V～30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～140V |
5V～30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
LDO产品输入电压输出电压输出电流静态功耗封装
PW6566 1.8V～5.5V1.2V～5V多250mA 2uASOT23-3
PW6218 4V～18V 3V,3.3V,5V100MA 3uASot23-3
PW6206 4.5V～40V3V,3.3V,5V150MA 4.2uASot23/89
PW8600 4.5V～80V3V,3.3V,5V150MA 2 uASot23-3

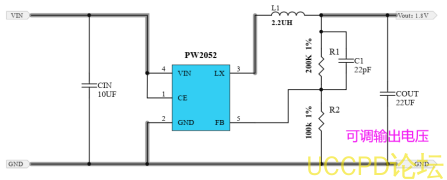

D C-DC 降压芯片电路图：
PW2052是一颗DC-DC 同步降压降压换器芯片，输入电压范围2.5V-5.5V, ，最大负载电流2A ，可调输出电压，频率1.0MHZ 高频率，可采用贴片电感，节省空间，采用SOT23-5封装形式。
PW2052 是一颗高效率，高频率1MHZ 的同步DC-DC 降压降压换器，100%占空比，可调输出电压，可采用贴片电感，节省空间。PW2052采用SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。
PW2058 和PW2051 ，PW2052,PW2053 四款的脚位是PIN 对PIN 的，能在同个PCB布局板子上，灵活切换不同功率输出的电路系统来进行测试和验证，很大方便了工程师的前期测试和开发时间。

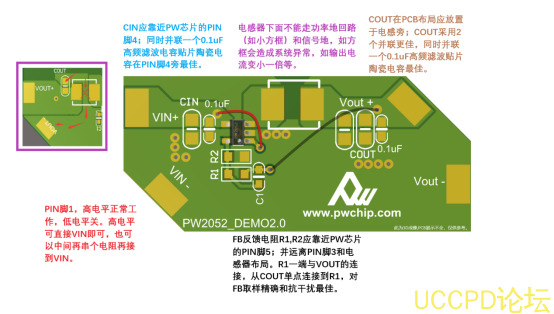

PW205X 的PCB 设计建议和PCB布局图片和建议。和典型应用电路图
L DO 线性稳压电路图：
PW6566 系列是使用 CMOS 技术开发的低压差，高精度 输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
PW6566 系列采用 SOT-23-3L环保材质封装。.
PW6566系统采用固定输出电压：3.3V,3V,2.8V,2.5V,1.8V，1.5V,1.2V等
