3.7V降压3.3V芯片，5V降压3.3V的升降压IC
- 2021-05-08 11:43:00
- 技术管理员 原创
- 1137
3.7V 降压3.3V ，5V 降压3.3V 降压IC ，3A 降压芯片，降压芯片和LDO，高效率稳压芯片，
低功耗LDO 和DC 芯片，稳压固定3.3V 芯片，升降压3.3V芯片，芯片选型说明，
3.7 V 降压3.3 V ，5 V 降压3.3 V 可选择： 1升降压芯片，2单降压芯片，3 LDO 稳压芯片。
1，升降压芯片：
3.7V 电压一般都是锂电池多，锂电池的标称电压是3.7V ，锂电池满电电压是达到4.2V ，一般带保护板的话，最低放电电压是3V ，所以锂电池的输入电压是3V-4.2V直接。
如何将3V-4.2V 的电压稳压成固定3.3V 呢？ 里面包含了升压3V降压3.3V 和降压3.3V-4.2V 降压3.3V.

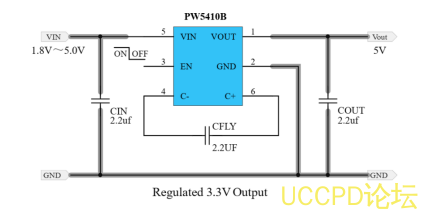

1-1： PW5410B ，输入电压1.8V-5V 之间，宽于并可满足3V-4.2V 的输入电压。PW5410 是电荷升压芯片，外围仅3个电容，使用于200MA以下电流应用。

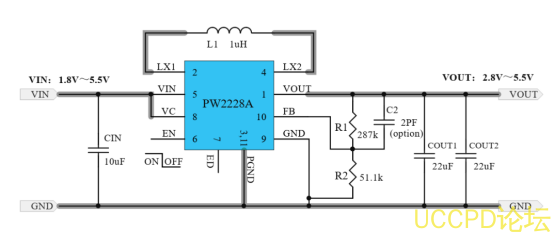

1-2：PW2228A 和PW2224 ，输入电压1.8V-5V 之间，宽于并可满足3V-4.2V 的输入电压，可以调节输出电压2.8V-5V 的范围之间。PW2228A 是1.5A 最大规格，PW2224 是3A最大规格。
2单降
如:PW2057,PW2051,WP2052,PW2053等等。
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～6.0V |
1V～5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～5.5V |
1V～5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～5.5V |
1V～5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～5.5V |
1V～5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～16V |
1V～15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～16V |
1V～15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～20V |
1V～15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～30V |
1V～28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～30V |
1V～28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～40V |
1V～30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～55V |
1.25V～30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～80V |
1.5V～30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～90V |
1.25V～20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～90V |
5V～30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～140V |
5V～30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
从输入电压范围来选型即可。一般5V输入电压稳定的话，有多个不同电流和情况有
不同解决方案：

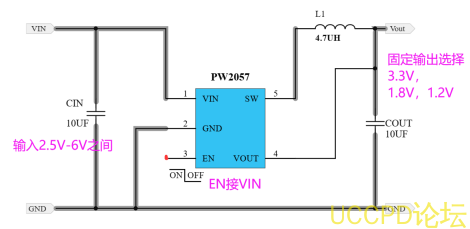

1， PW2057, 输出电压固定3.3V ，最大输出电流0.7A ，可以节省了2个调压电阻。同步整流效率高。

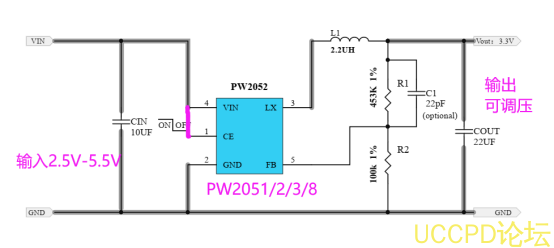

2， 输出电压可调版本，效果高，也是同步整流的
PW2058 最大电流0.8A
PW2051 ，最大电流1.5A
PW2052 ，最大电流2A
PW2053 ，最大电流3A。
同时，上面4款芯片的脚位还是PIN 对PIN的，外围基本一样。
1， 输入电压虽然是5V ，但是自己的5V 输入电源不稳定，或者需要经常开关拔插的，输入有时会比5V更高的。

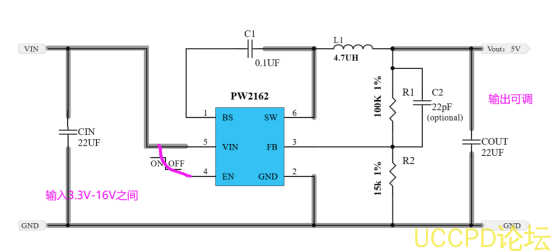

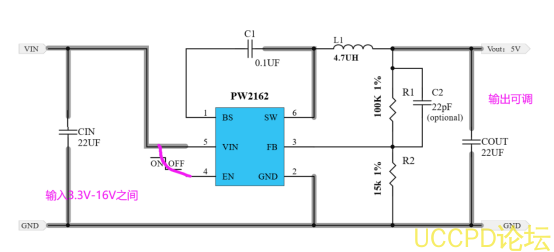

PW2162 输入电压3.3V-16V 之间，最大2A 电流， PW2162-PW2163脚位一样。
PW2163 输入电压4V-30V 之间，最大电流1.2A，
PW2205 输入4.5V-20V 之间，最大3A，
PW2330 输入4.5V-30V 之间，最大3A等
3 ， LDO 稳压芯片
3.7V和5V 输入电压采用LDO了，在电流不大的情况下。根据表格可以选择很多，都可以选择到。
|
L DO 产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
P W6566 |
1.8V～5.5V |
1 .2V～5V 多 |
25 0 m A |
2u A |
SOT23- 3 |
|
P W6218 |
4 V～18V |
3 V, 3.3 V,5V |
1 00MA |
3u A |
Sot23-3 |
|
P W6206 |
4 .5V～40V |
3 V, 3.3 V,5V |
1 50MA |
4 .2 u A |
Sot23/ 89 |
|
P W8600 |
4 .5V～ 8 0V |
3 V, 3.3 V,5V |
150 MA |
2 u A |
Sot23 -3 |
