5V降压3V电路图,PW2053的PCB画板过程

2021-05-08 15:37:00
技术管理员
原创
1470

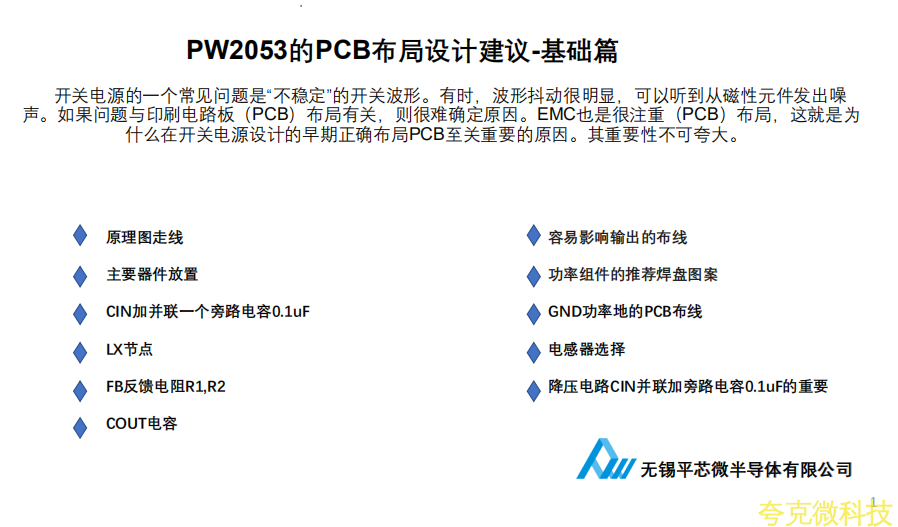

     开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

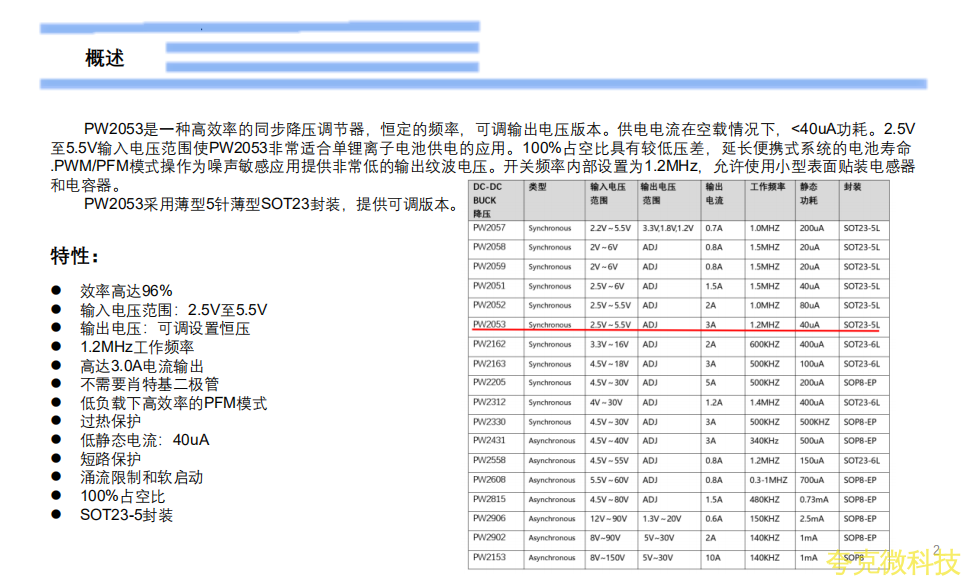

    PW2053是一种高效率的同步降压调节器,恒定的频率,可调输出电压版本。供电电流在空载情况下,<40uA功耗。2.5V

至5.5V输入电压范围使PW2053非常适合单锂离子电池供电的应用。

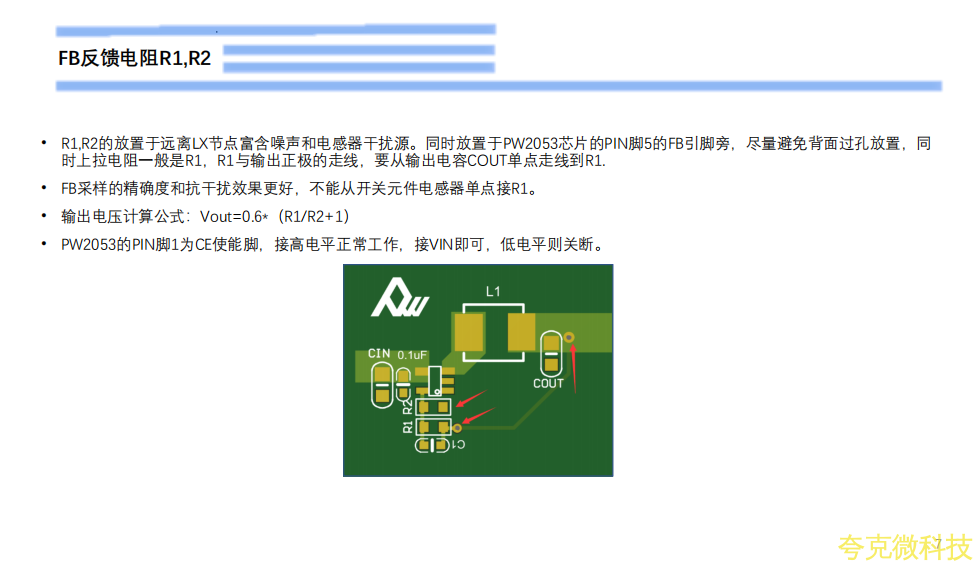

• 良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

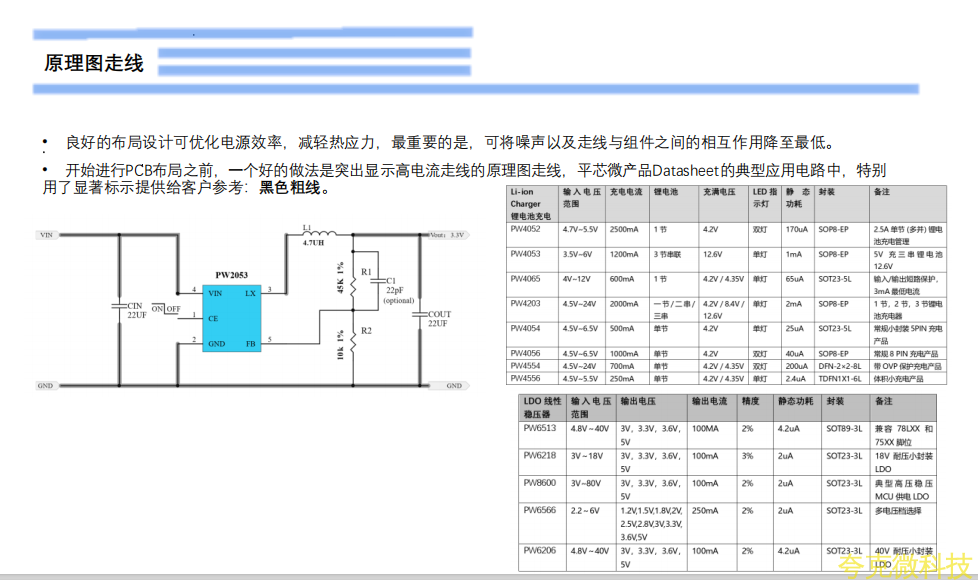

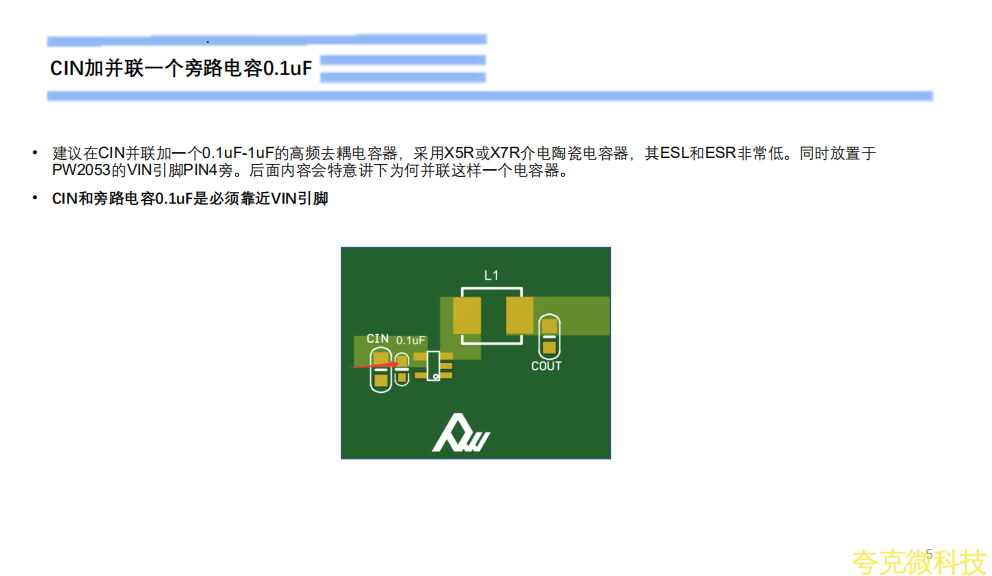

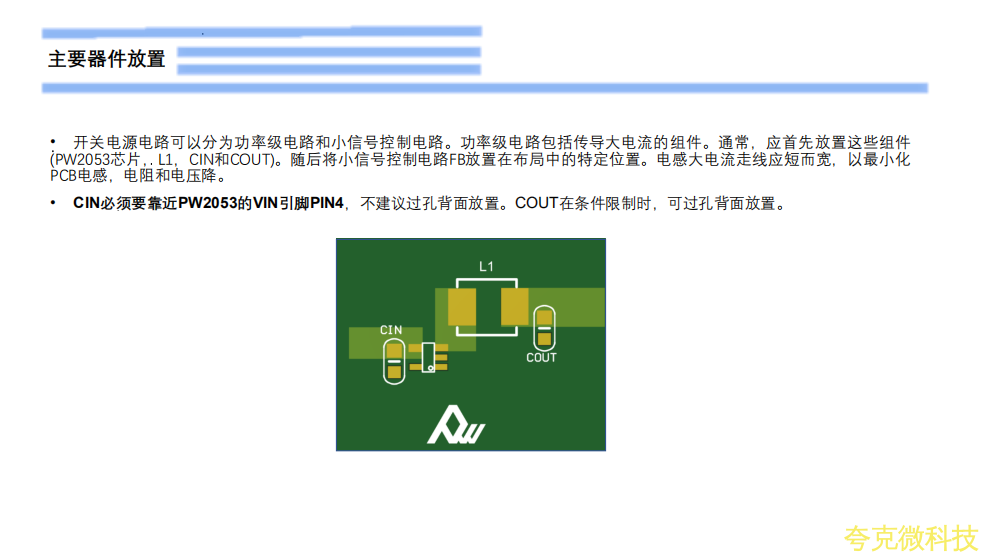

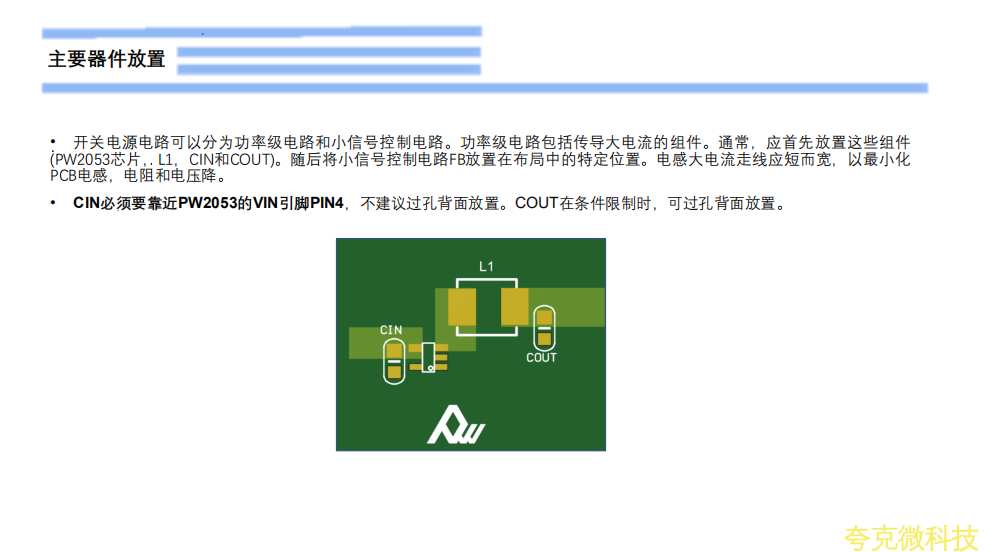

      • 建议在CIN并联加一个0.1uF-1uF的高频去耦电容器,采用X5R或X7R介电陶瓷电容器,其ESL和ESR非常低。同时放置于

PW2053的VIN引脚PIN4旁。后面内容会特意讲下为何并联这样一个电容器

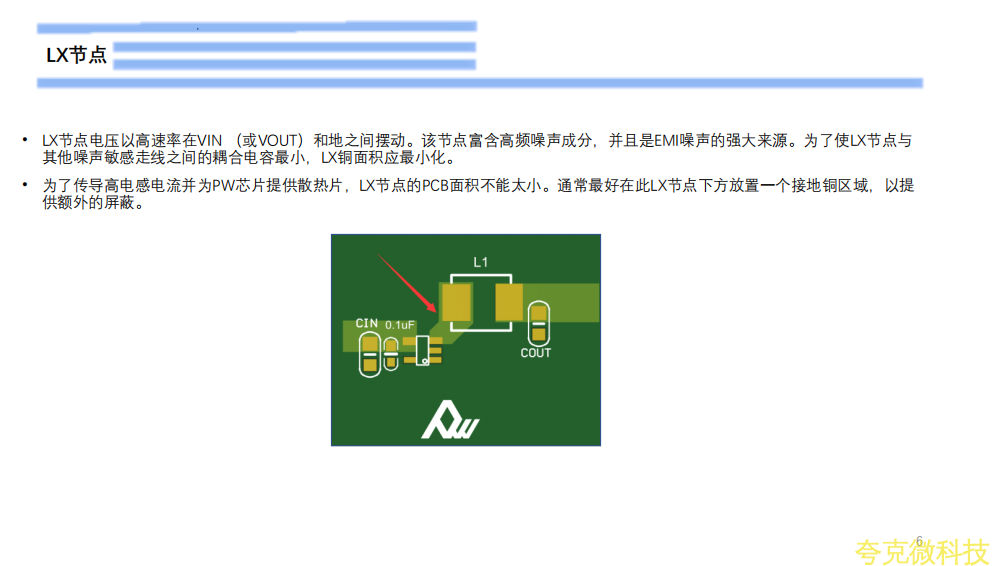

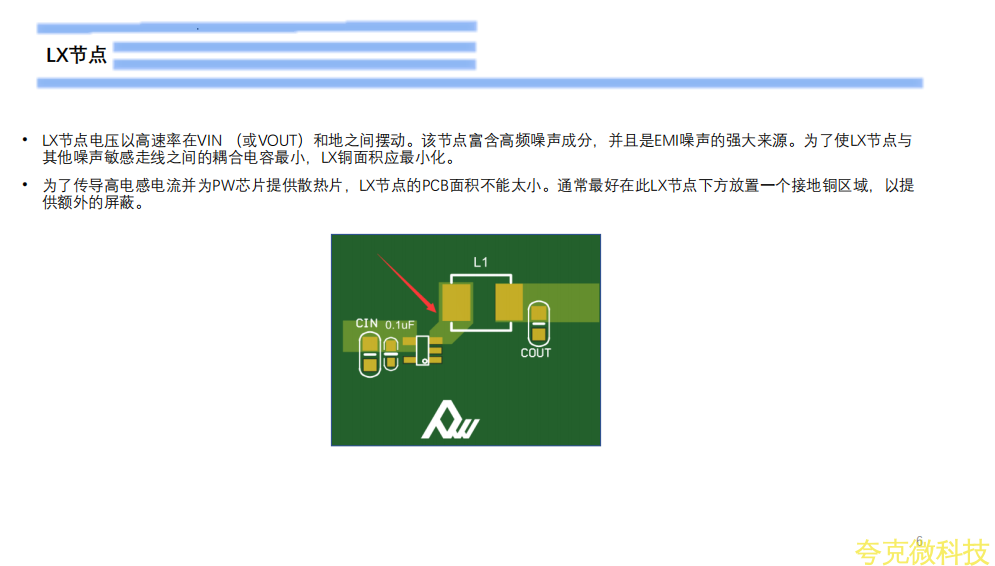

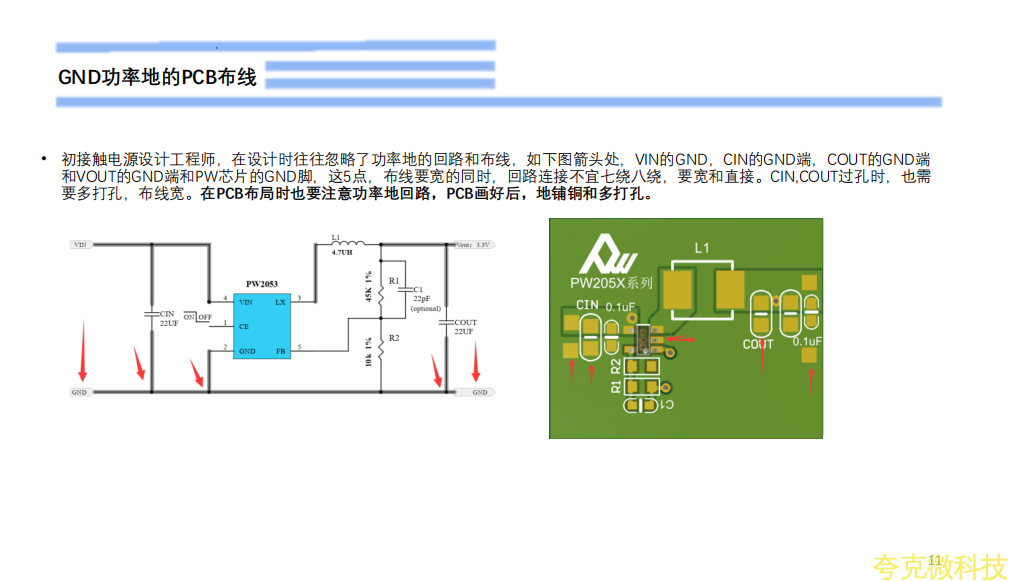

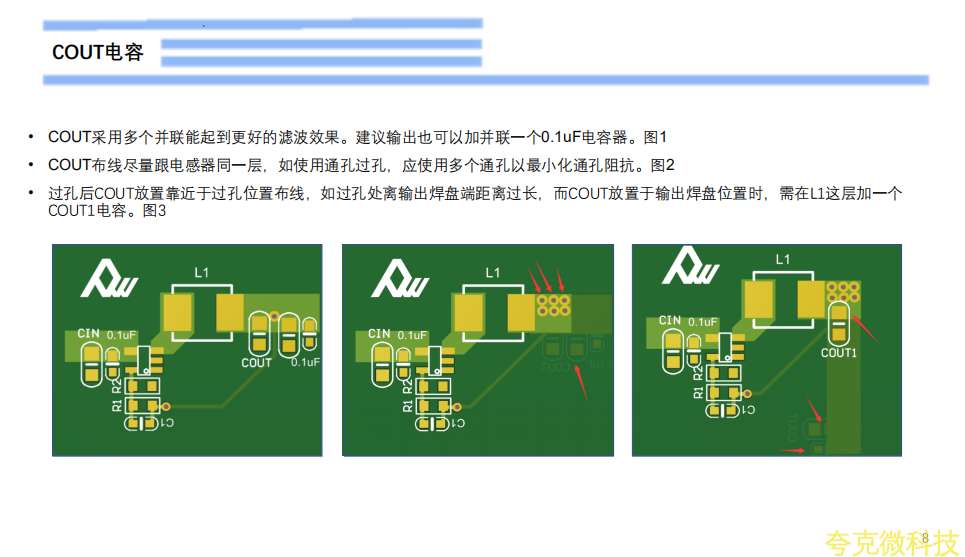

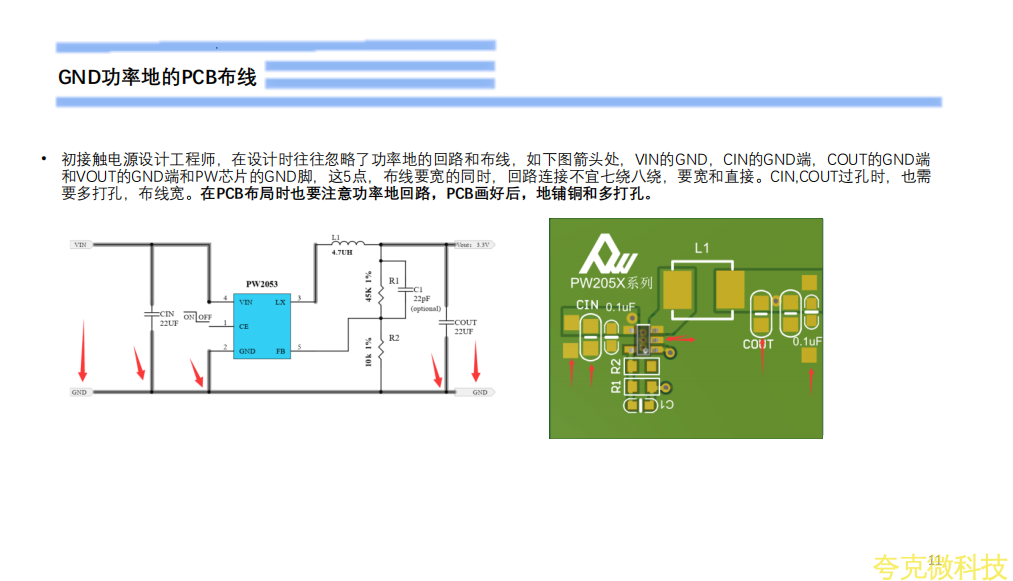

初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端
和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需

要多打孔,布线宽。在PCB布局时也要注意功率地回路,PCB画好后,地铺铜和多打孔。

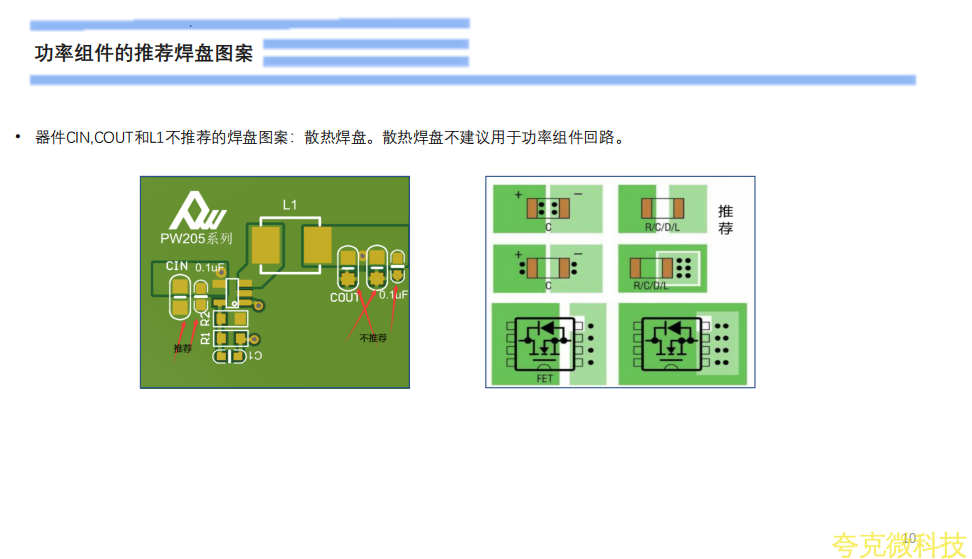

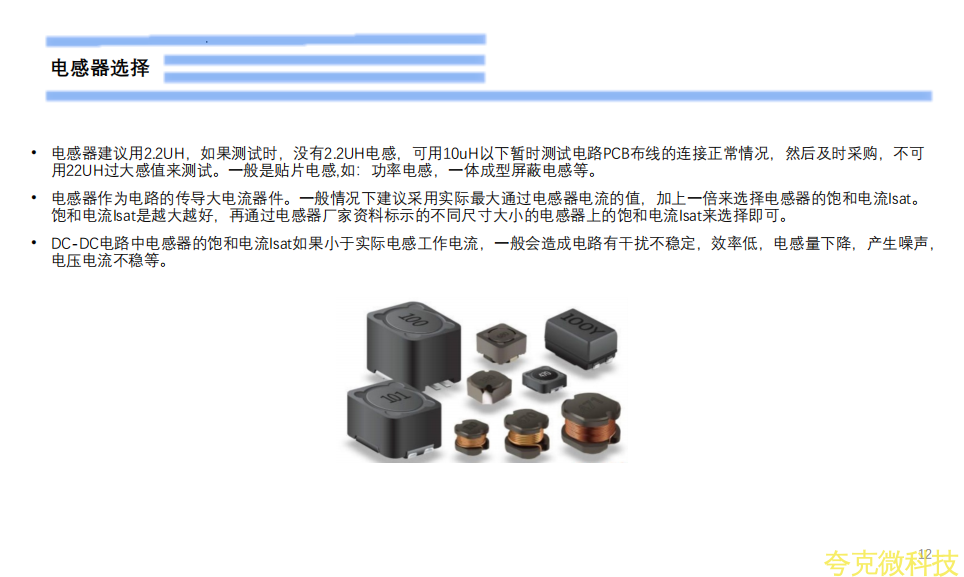

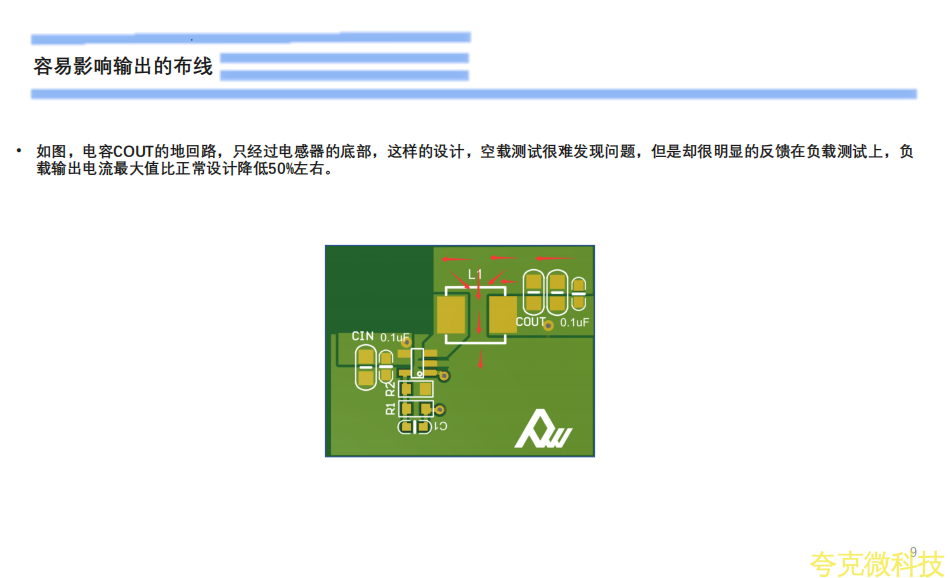

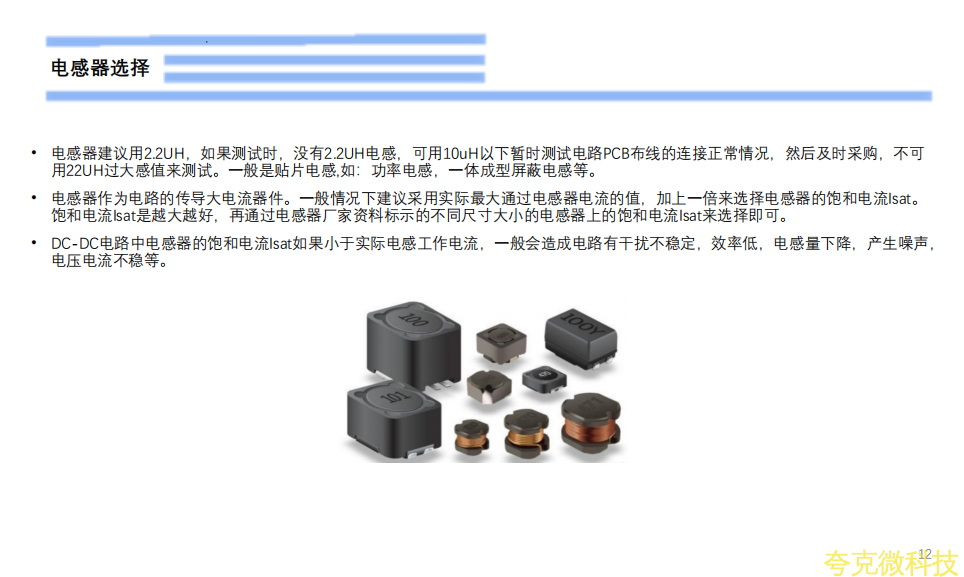

电感器建议用2.2UH,如果测试时,没有2.2UH电感,可用10uH以下暂时测试电路PCB布线的连接正常情况,然后及时采购,不可
用22UH过大感值来测试。一般是贴片电感,如:功率电感,一体成型屏蔽电感等。

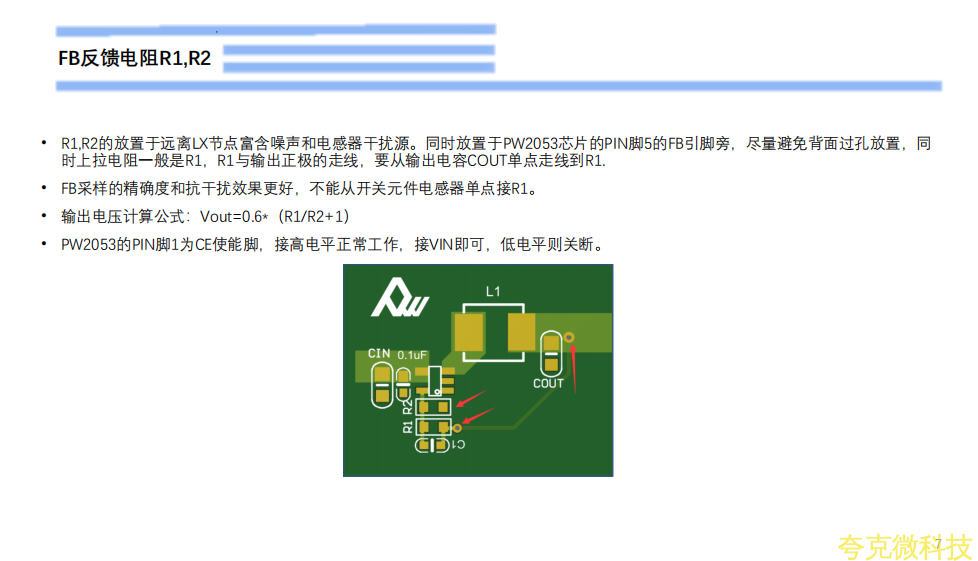

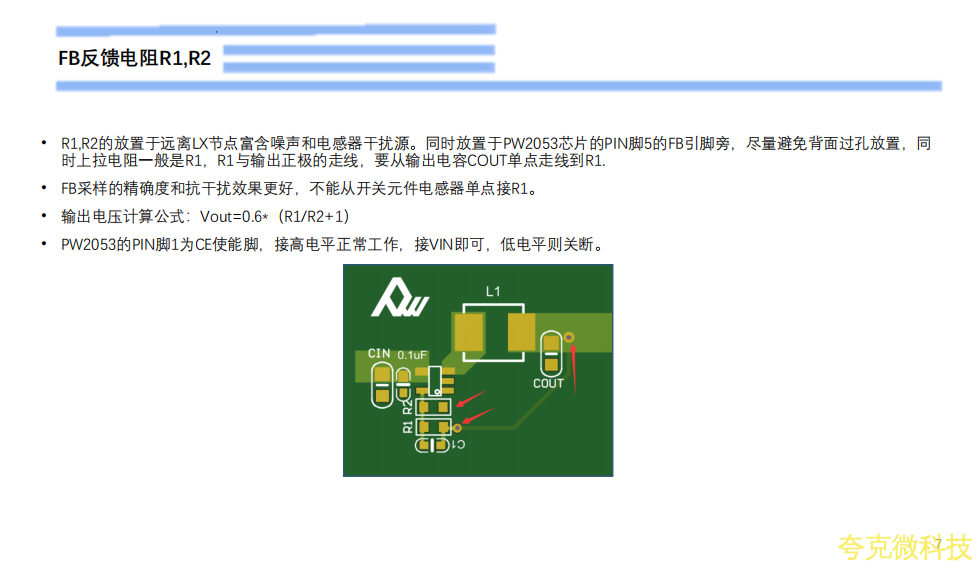

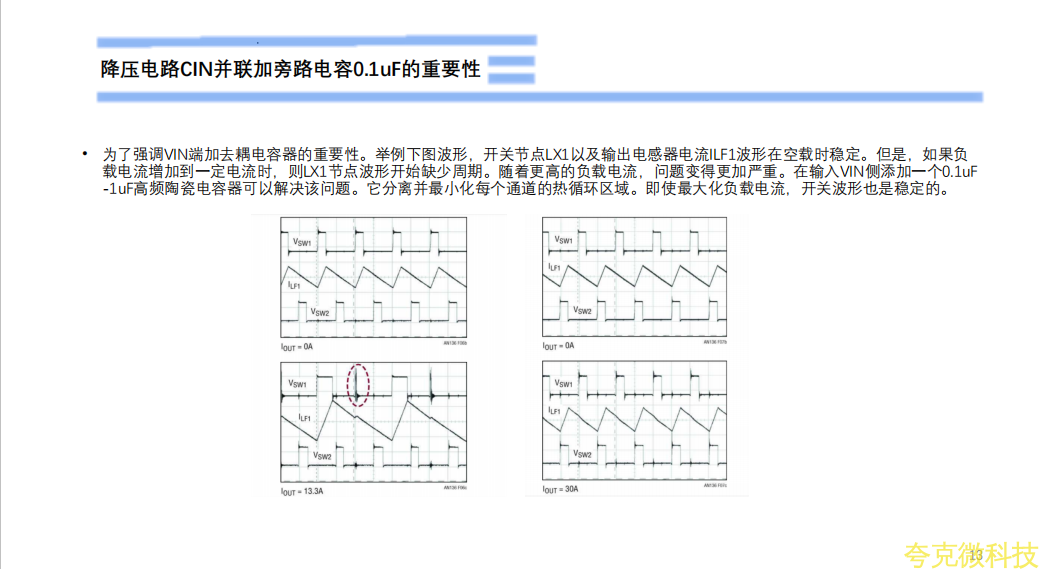

降压电路CIN并联加旁路电容0.1uF的重要性
