锂电池3.7V降压电路图的PCB设计过程PW2057

2021-05-08 15:53:00
技术管理员
原创
1326

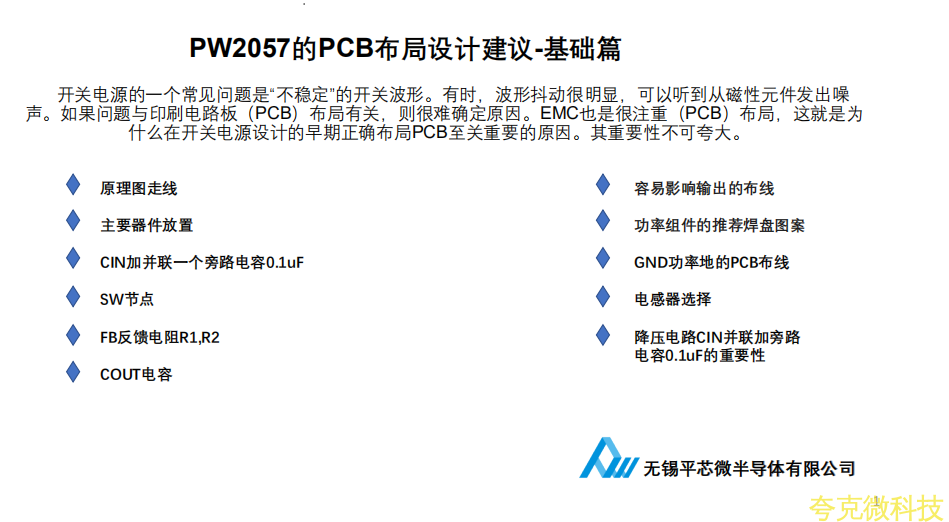

      开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大

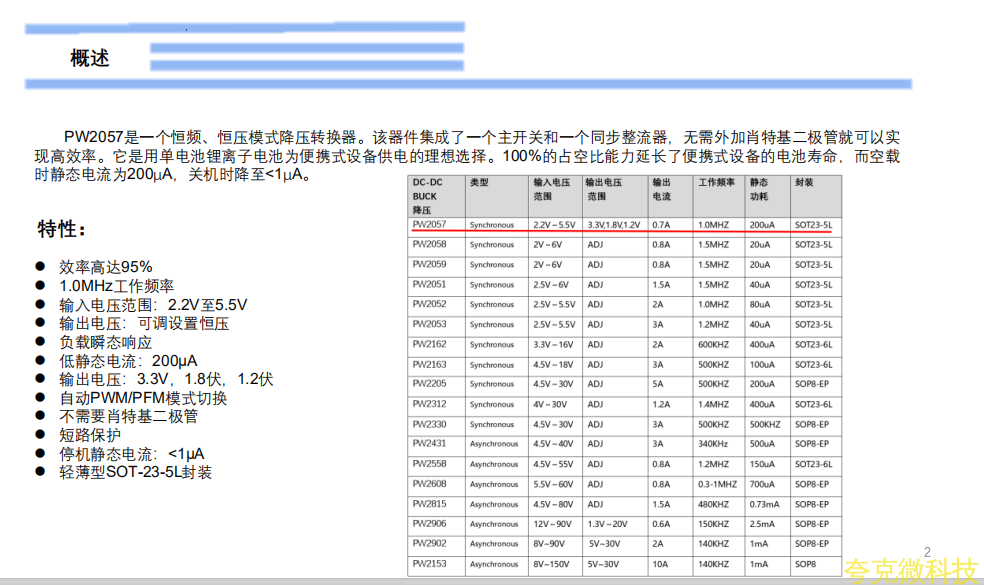

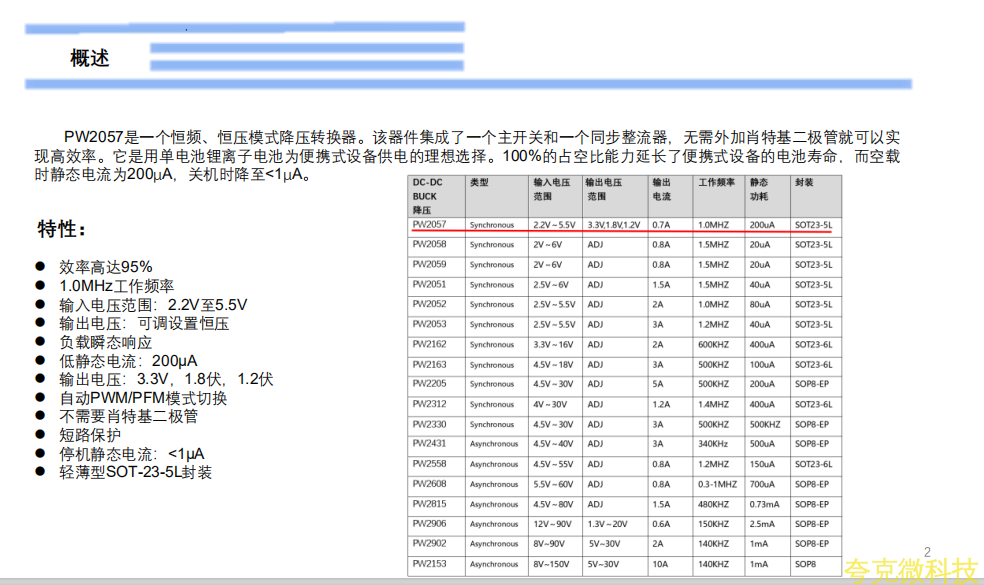

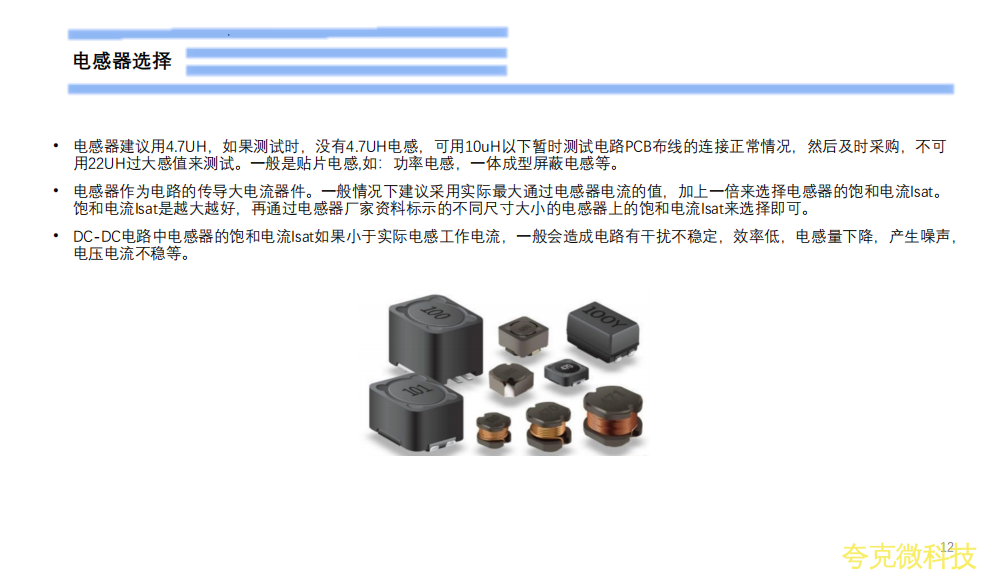

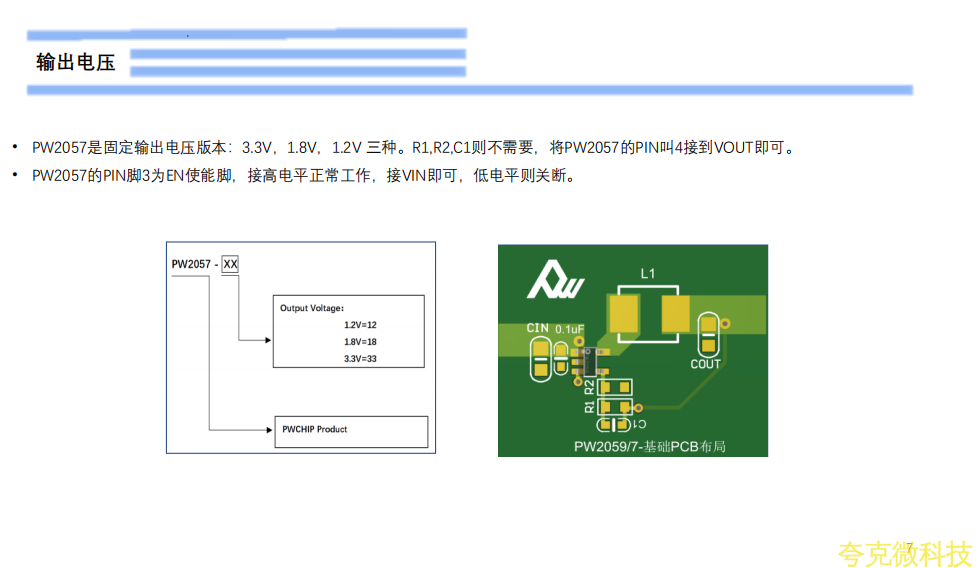

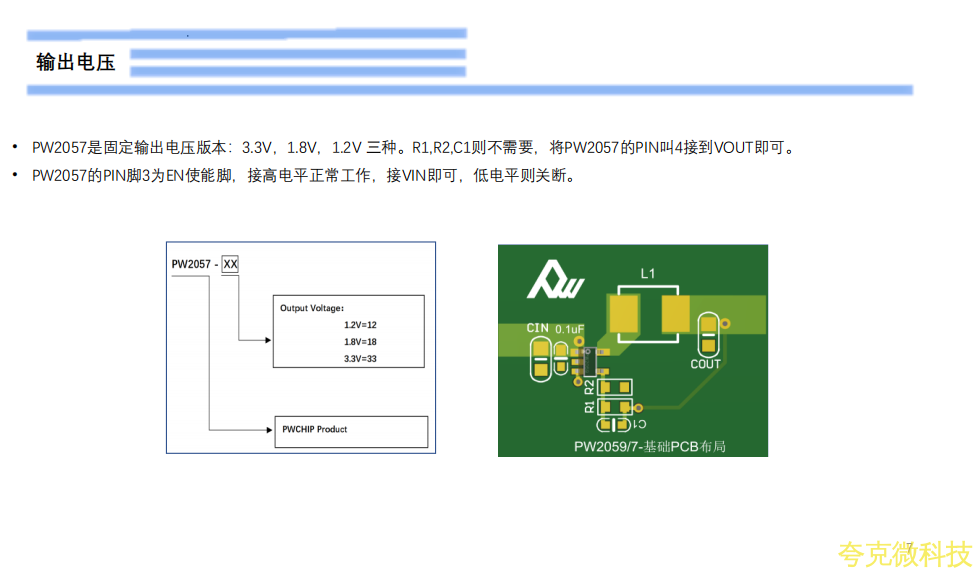

     PW2057是一个恒频、恒压模式降压转换器。该器件集成了一个主开关和一个同步整流器,无需外加肖特基二极管就可以实
现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。100%的占空比能力延长了便携式设备的电池寿命,而空载

时静态电流为200μA,关机时降至<1μA。

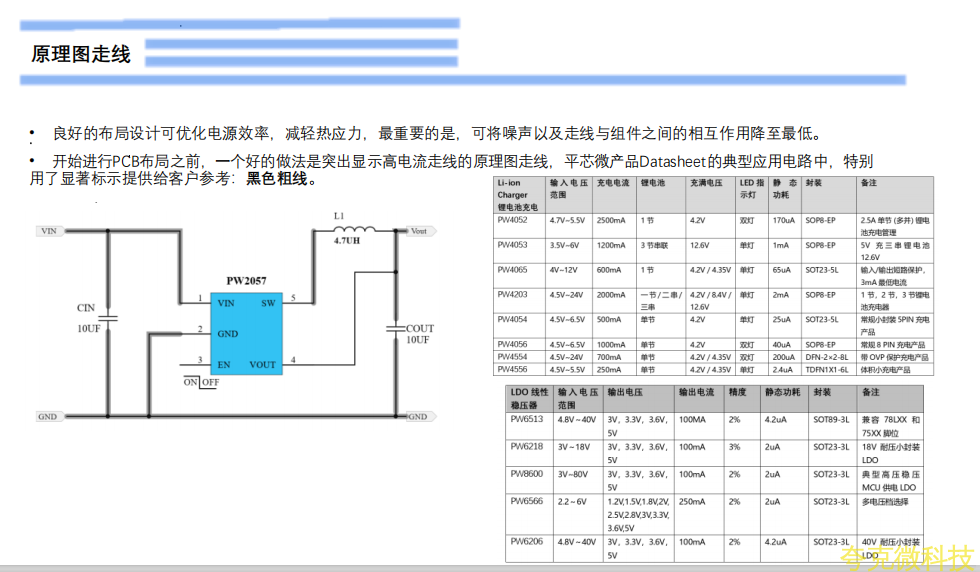

     良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

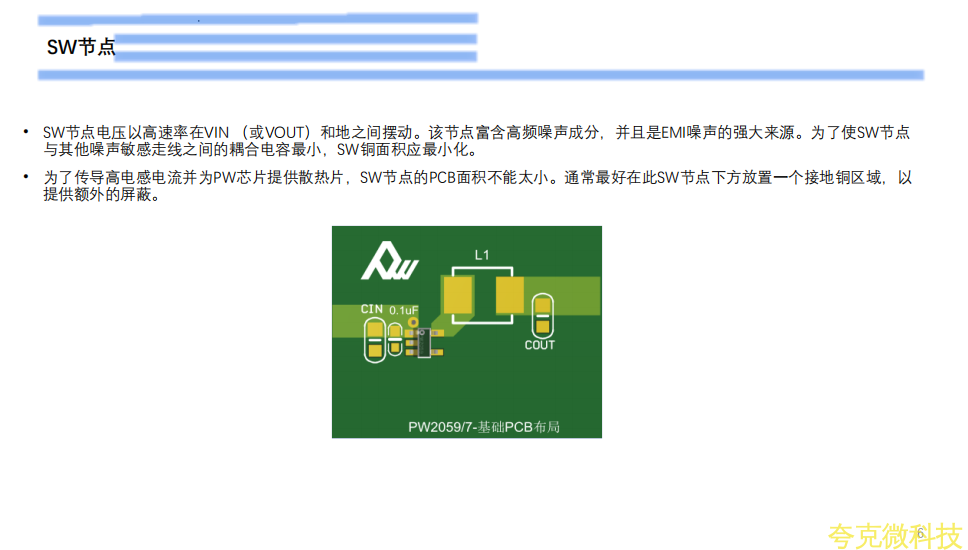

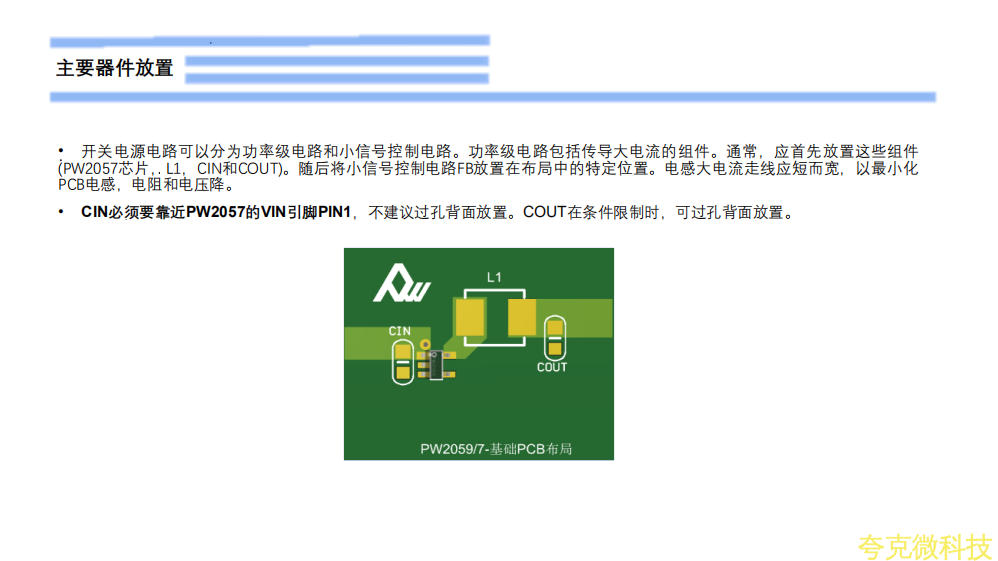

        SW节点电压以高速率在VIN (或VOUT)和地之间摆动。该节点富含高频噪声成分,并且是EMI噪声的强大来源。为了使SW节点

与其他噪声敏感走线之间的耦合电容最小,SW铜面积应最小化。

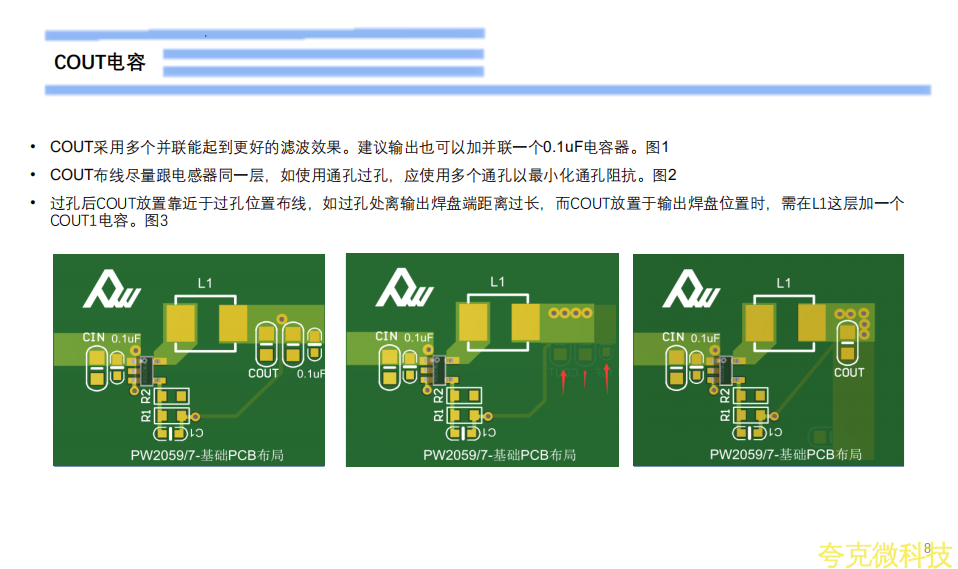

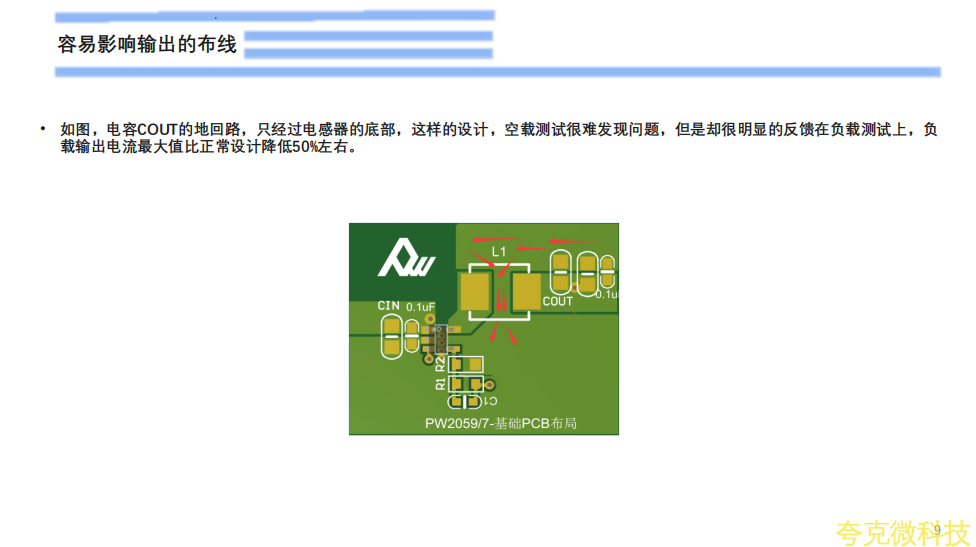

COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。

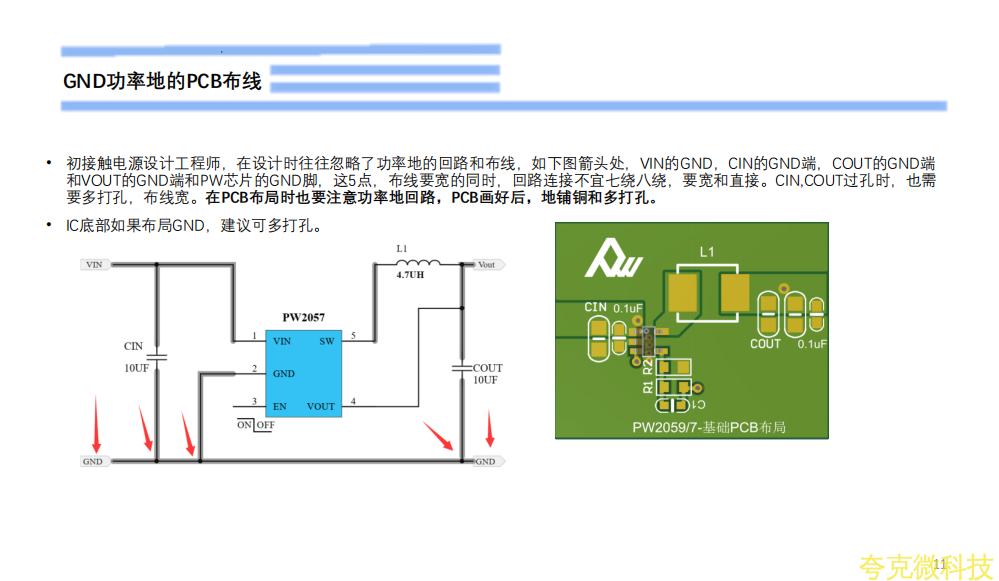

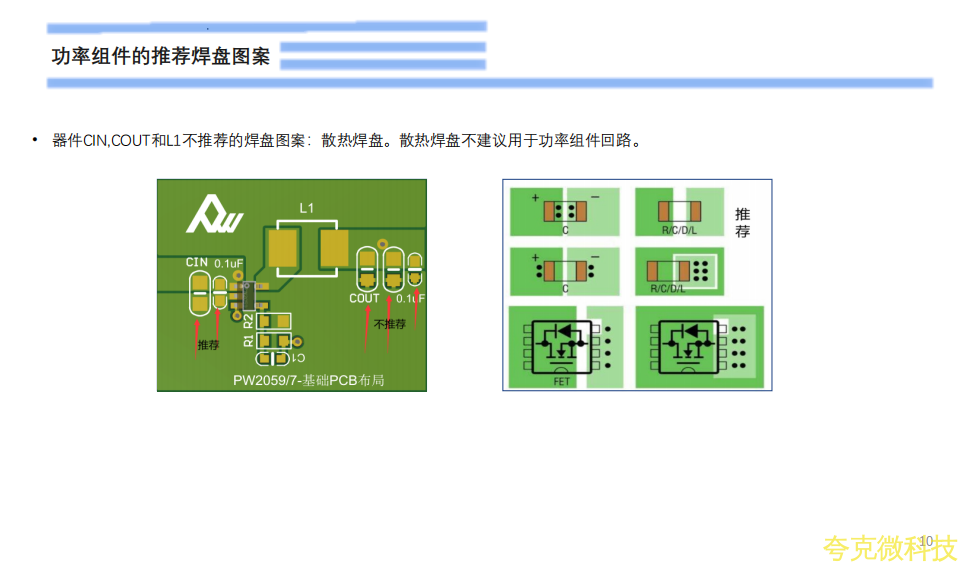

        初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端
和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需

要多打孔,布线宽。在PCB布局时也要注意功率地回路,PCB画好后,地铺铜和多打孔。

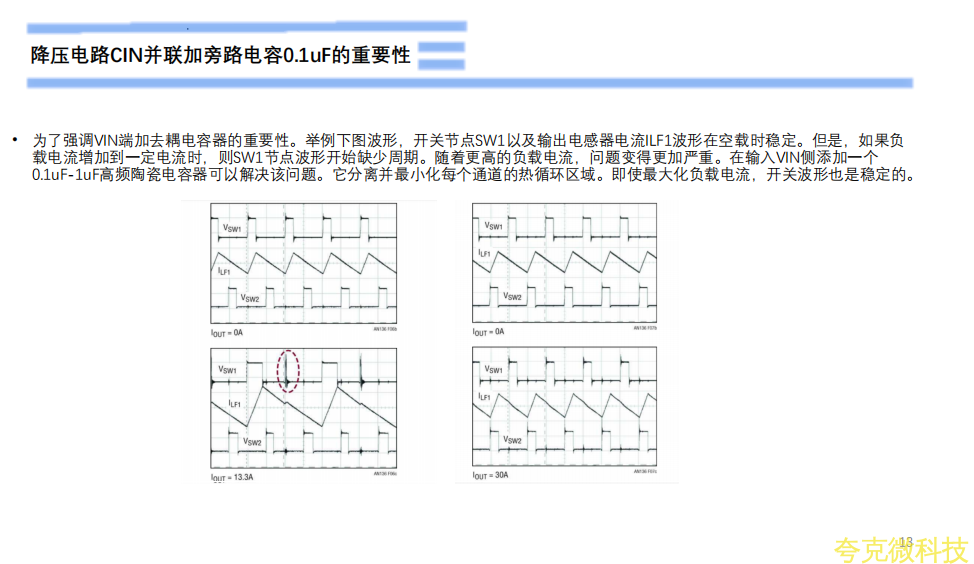

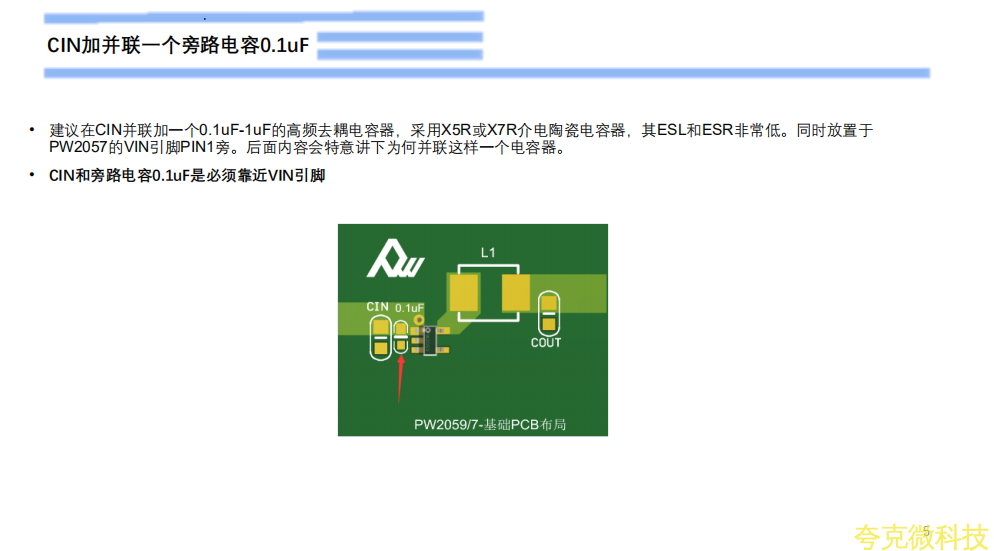

     为了强调VIN端加去耦电容器的重要性。
