两节串联锂电池7.4V充电管理芯片,PW4203设计建议

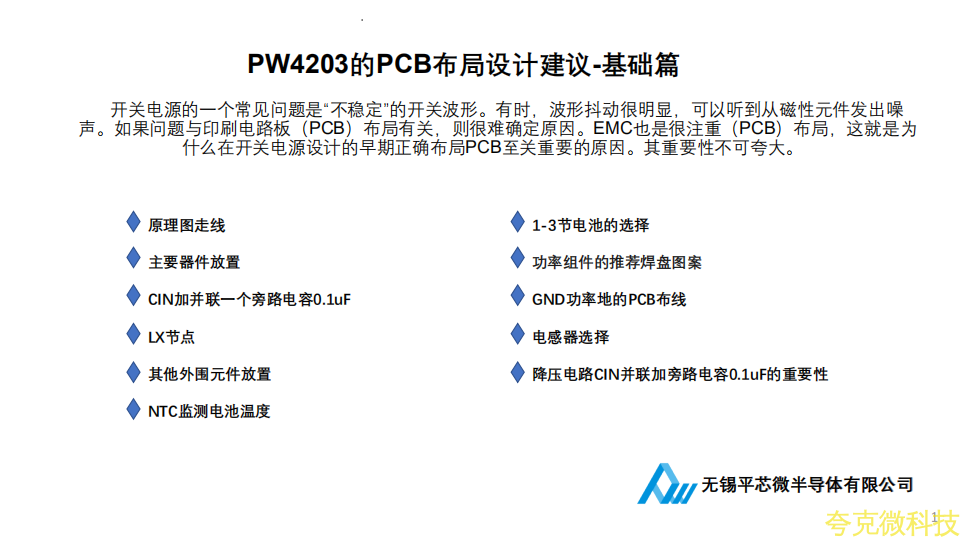

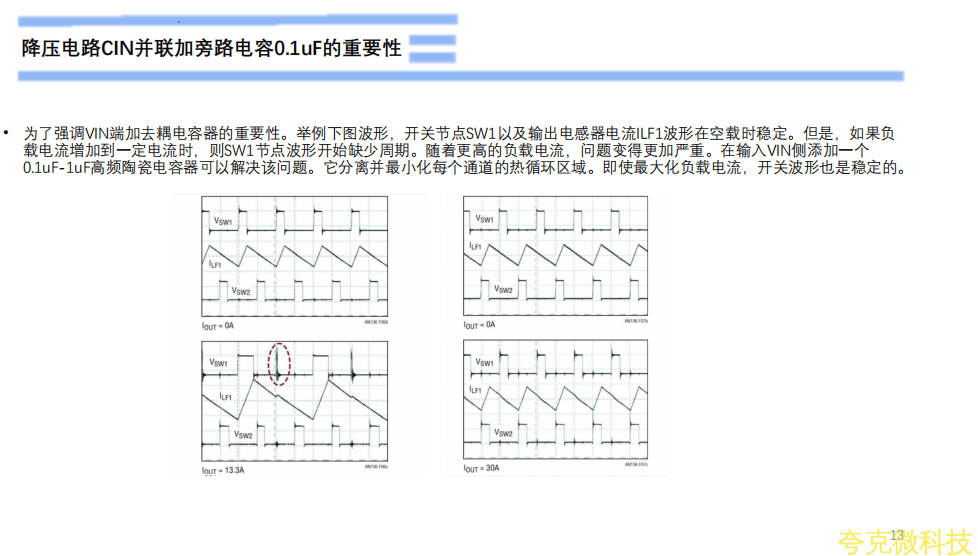

      开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。EMC也是很注重（PCB）布局，这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

   良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。

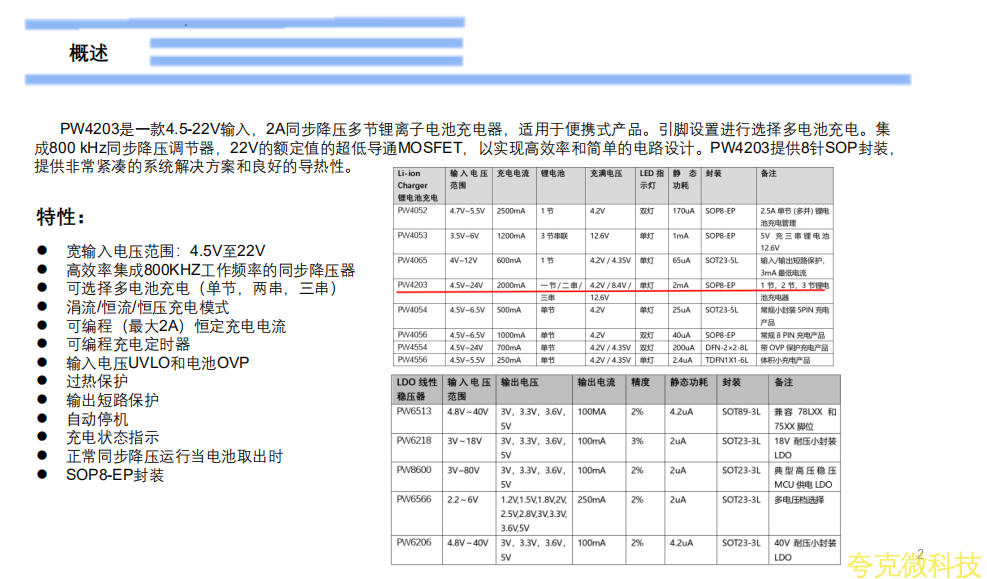

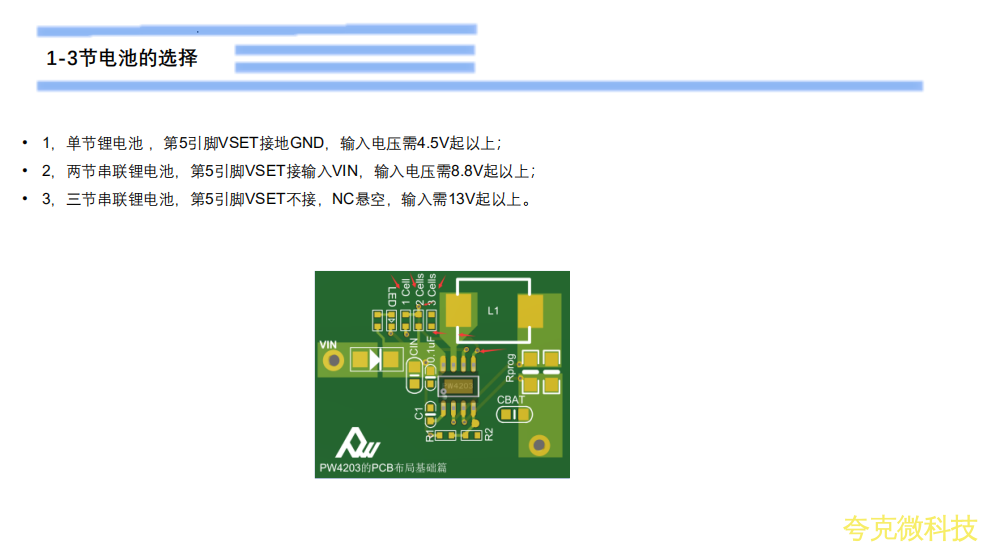

    PW4203是一款4.5V-20V输入的降压型锂电池充电器，集成了800kHZ频率的同步降压转换器。具有可选择电池引脚。

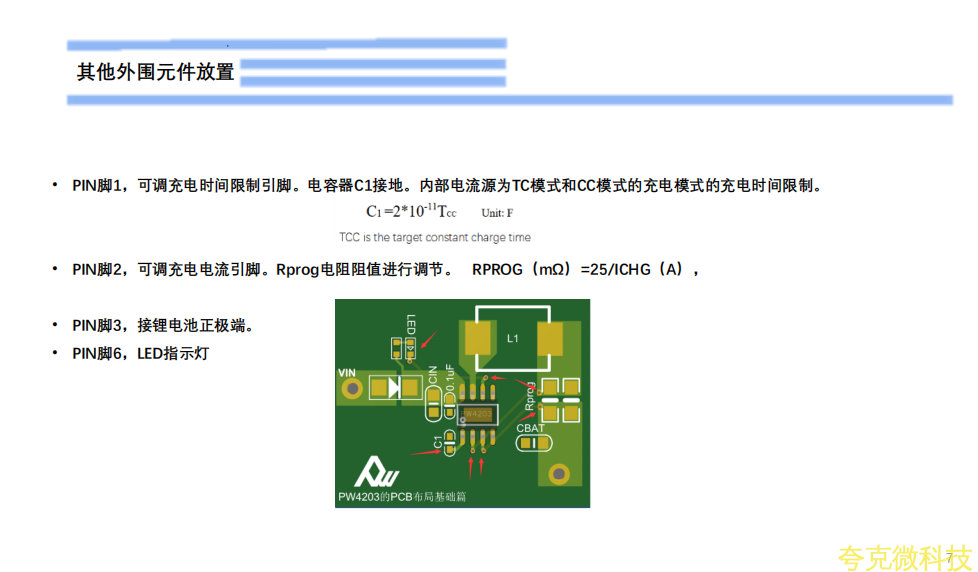

   PIN脚1，可调充电时间限制引脚。电容器C1接地。内部电流源为TC模式和CC模式的充电模式的充电时间限制。

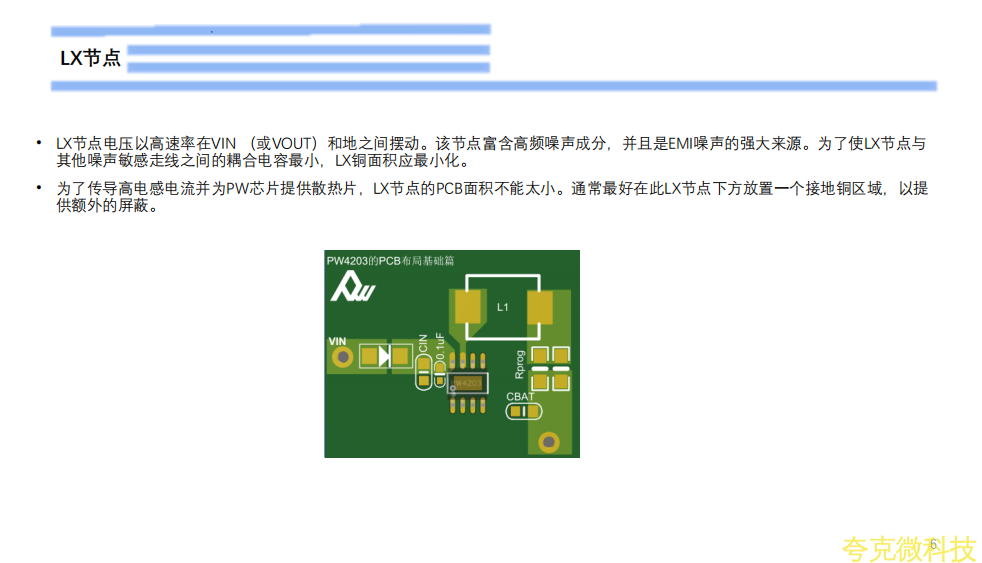

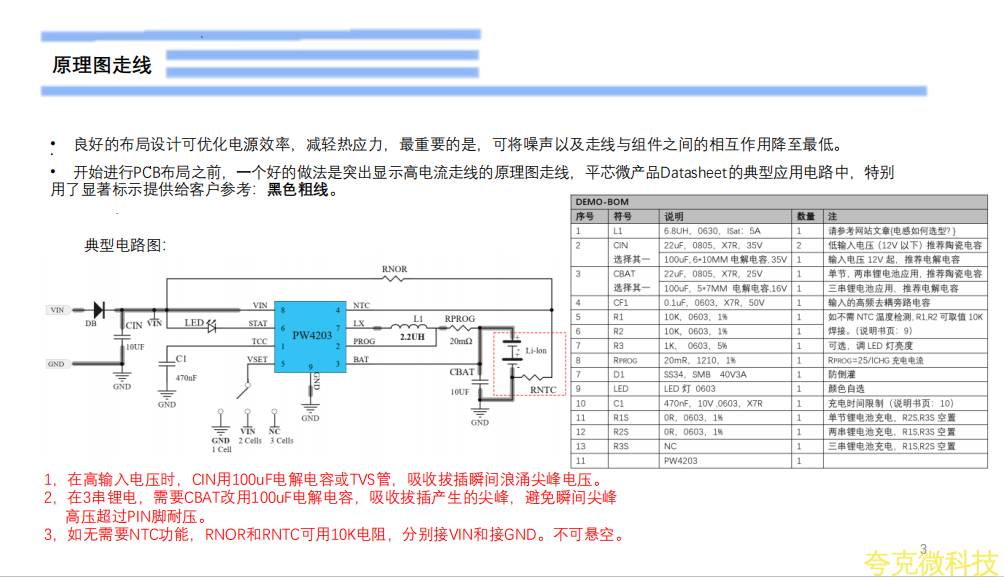

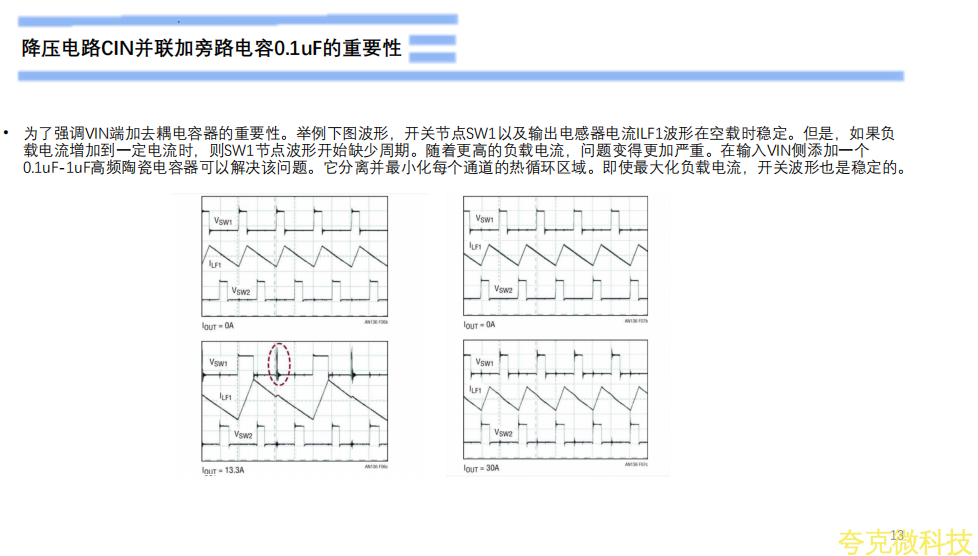

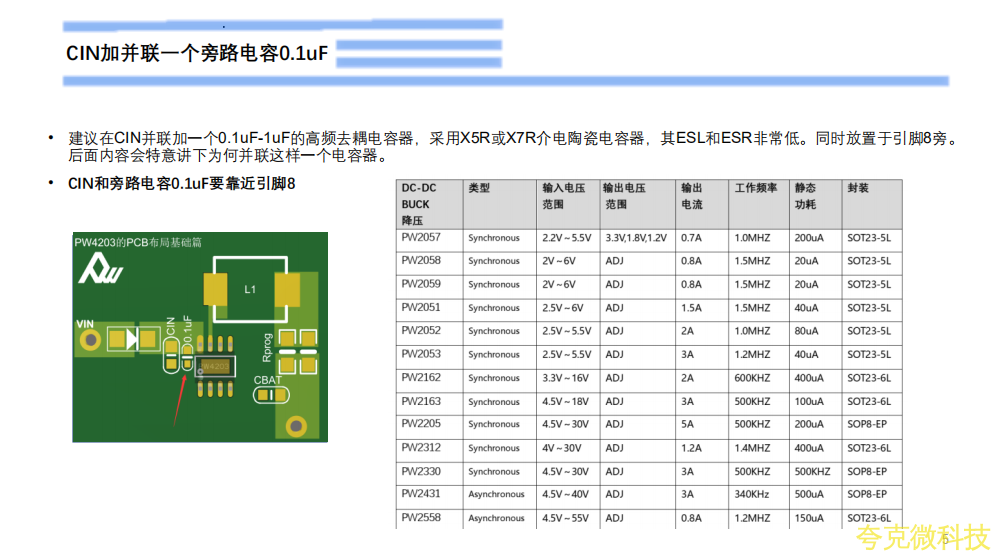

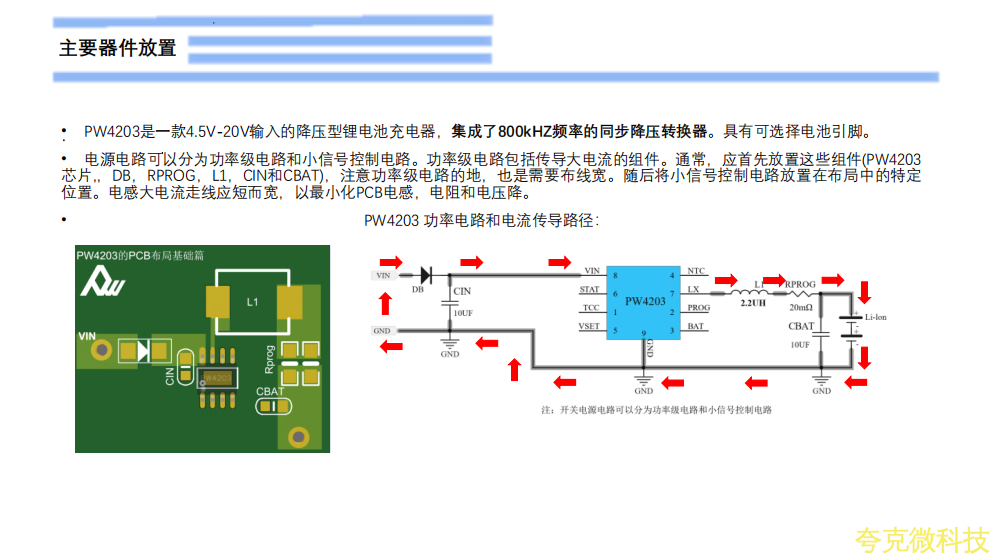

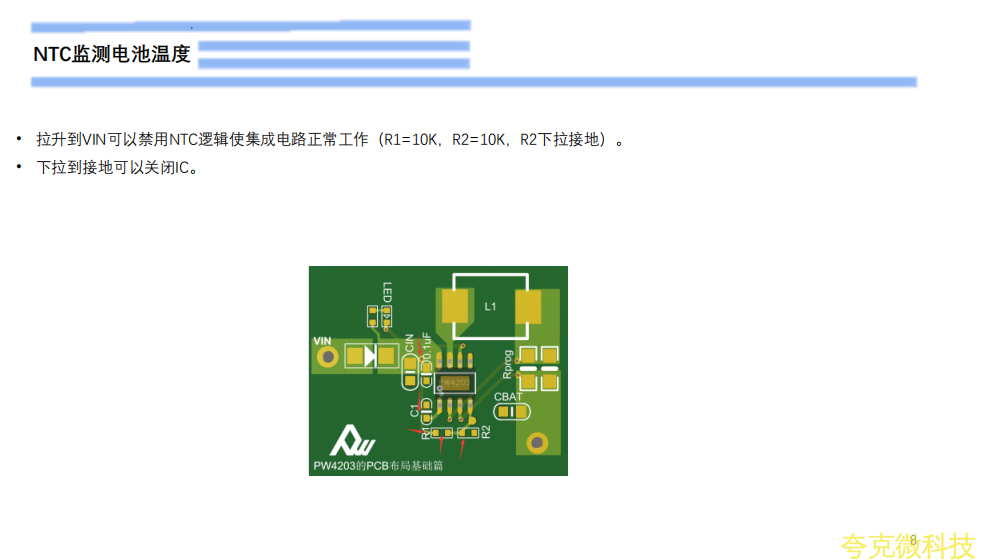

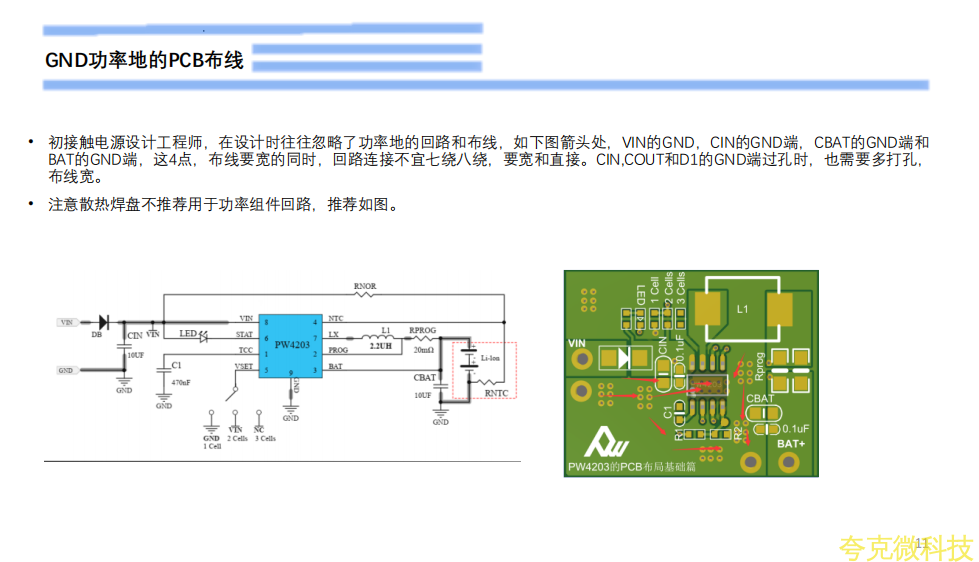

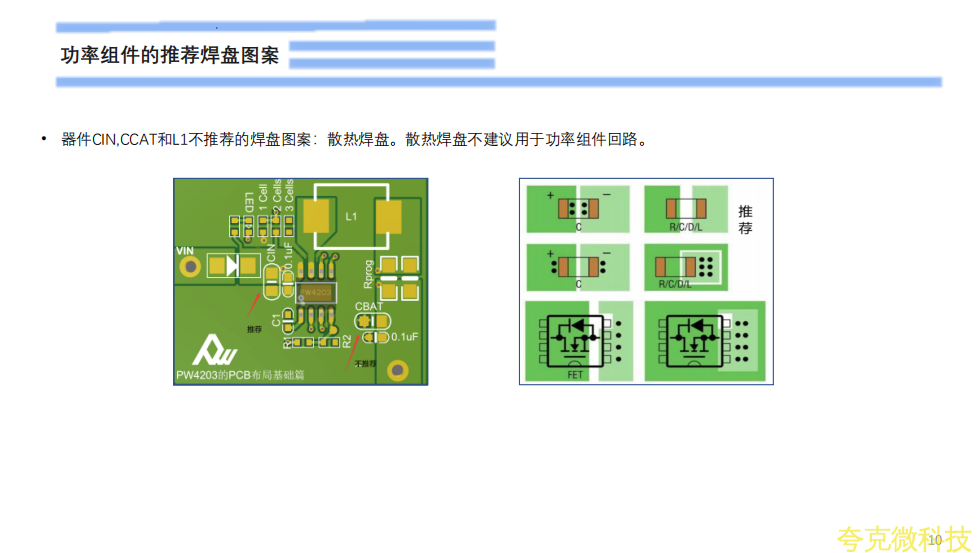

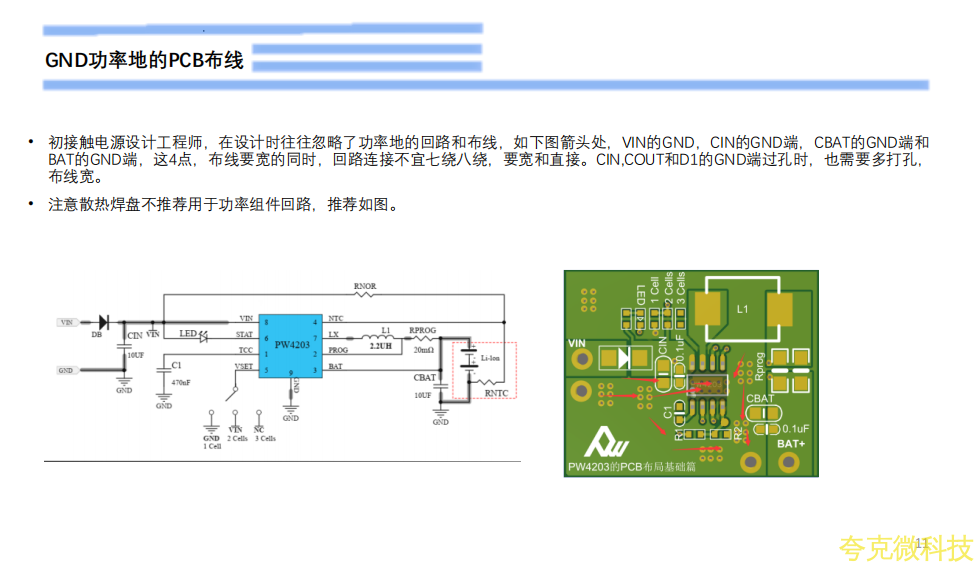

     初接触电源设计工程师，在设计时往往忽略了功率地的回路和布线，如下图箭头处，VIN的GND，CIN的GND端，CBAT的GND端和BAT的GND端，这4点，布线要宽的同时，回路连接不宜七绕八绕，要宽和直接。CIN,COUT和D1的GND端过孔时，也需要多打孔，布线宽。

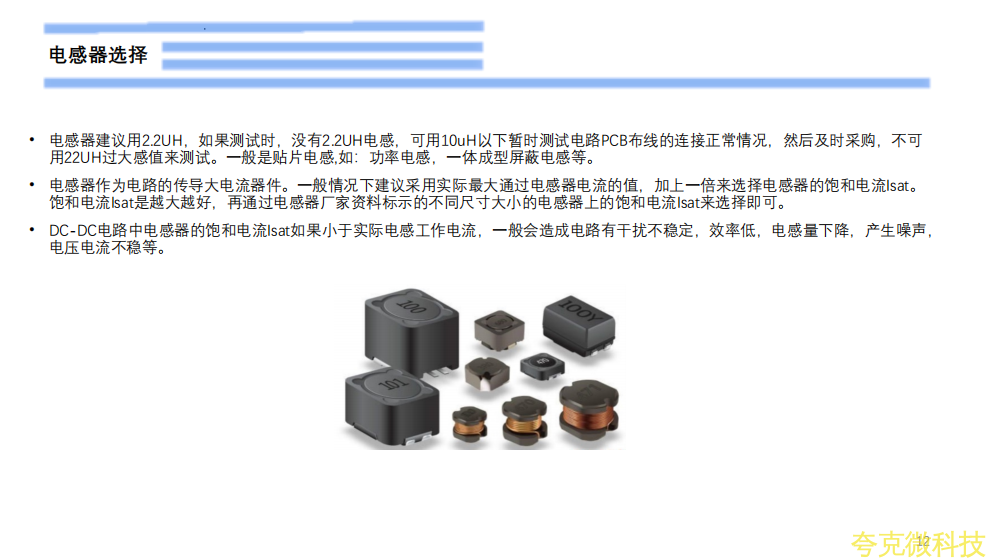

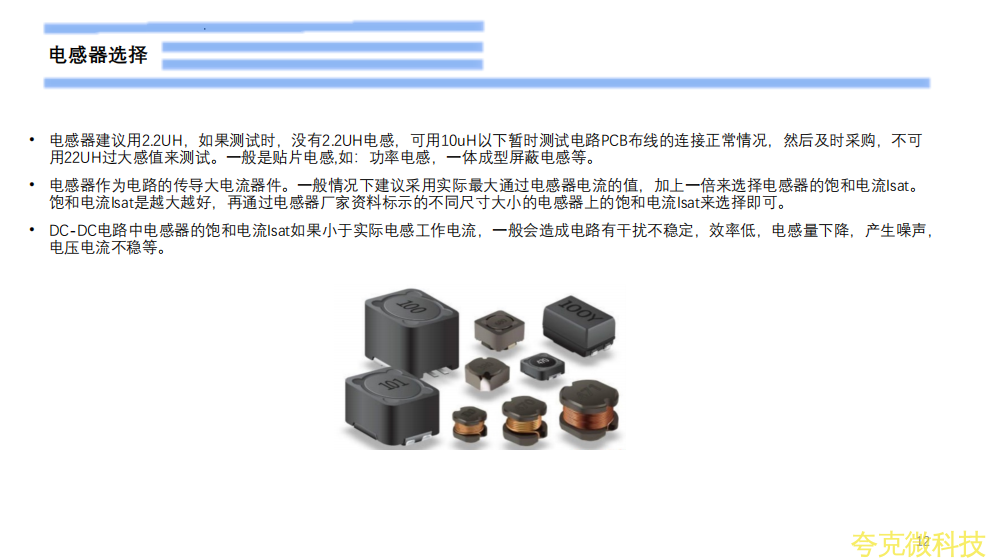

    电感器建议用2.2UH，如果测试时，没有2.2UH电感，可用10uH以下暂时测试电路PCB布线的连接正常情况，然后及时采购，不可用22UH过大感值来测试。一般是贴片电感,如：功率电感，一体成型屏蔽电感等。
