简介
锂离子电池在如今是广泛应用存在我们生活中的方方面面的电子产品中。如，电子玩具，美容仪，医疗产品，智能手表，手机，笔记本，电动汽车等等非常多。

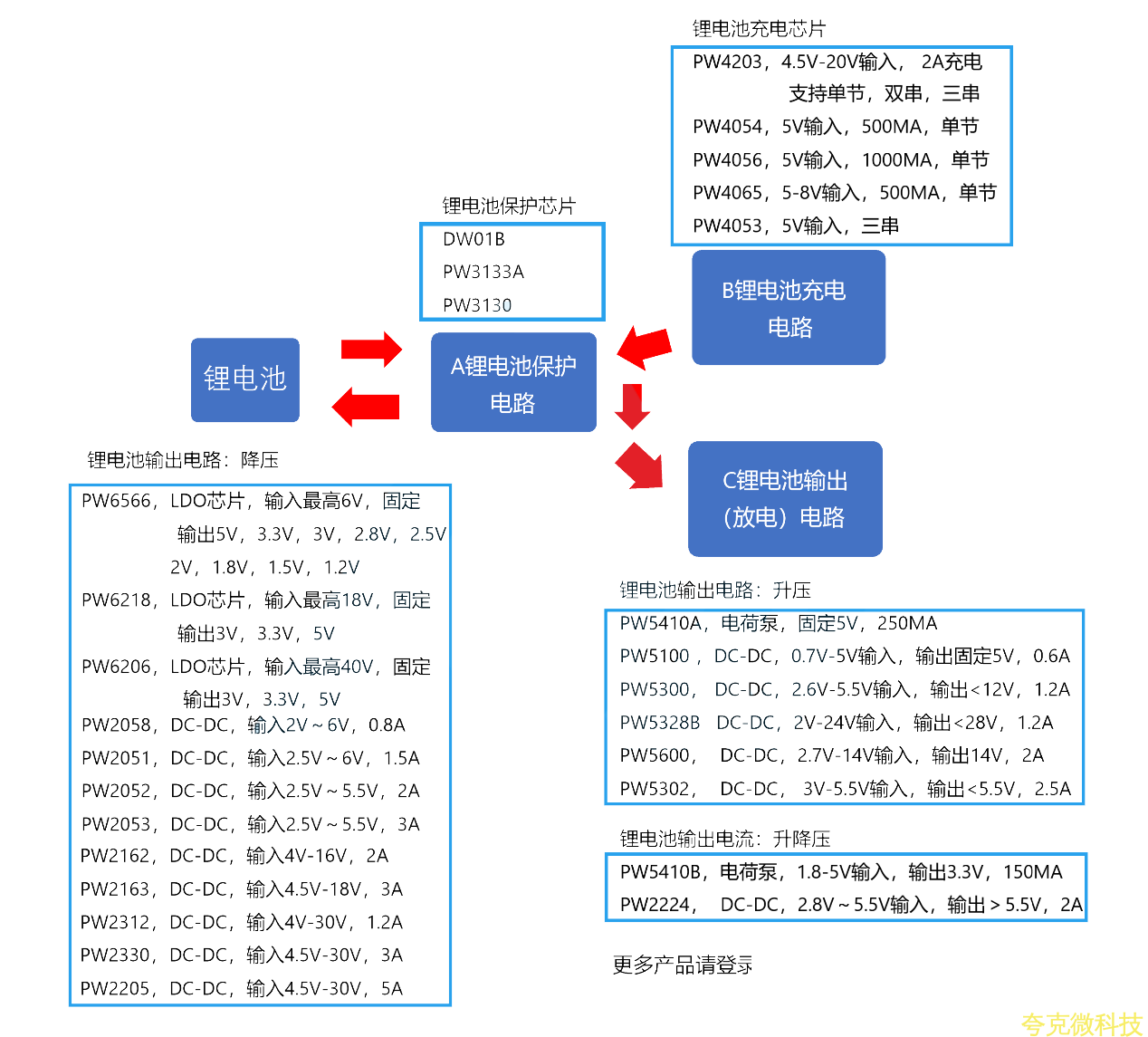

在产品设计和芯片应用中，锂电池的电路，离不开三大基本电路，来控制锂电池的充电，放电。当然除非是一次性产品就另外说了。

方法/ / 步骤
A 锂电池保护电路：控制锂电池的充电过流和锂电池输出过流最大值，检测锂电池的放电最低电池电压阈值，充电充满最高电池电压阈值等等，达到阈值将进行开关动作，开关导通锂电池的充电和放电。
B 锂电池充电电路：低压升高压给锂电池充电，根据不同锂电池一般是 4.2V，4. 35V,4.4V 等。常见的是高压转低压给锂电池充电，如 USB 口输入 5V 或者直流 12V等等，通过锂电池充电 IC 来升/降压控制充电电压和电流进行给锂电池充电。
C 锂电池输出电路：常见方式四种：
1， 锂电池直接输出供电，如 3.7V 锂电池，自身供电为 3V-4.2V 之间；
2， 锂电池通过降压芯片降压输出供电，如 3V，1.8V，1.2V 等等；

3， 锂电池通过升压芯片升压输出供电，如 5V，9V，12V，20V 等等；
4， 锂电池通过升降压芯片输出供电，如：3.3V，3.6V 等等。

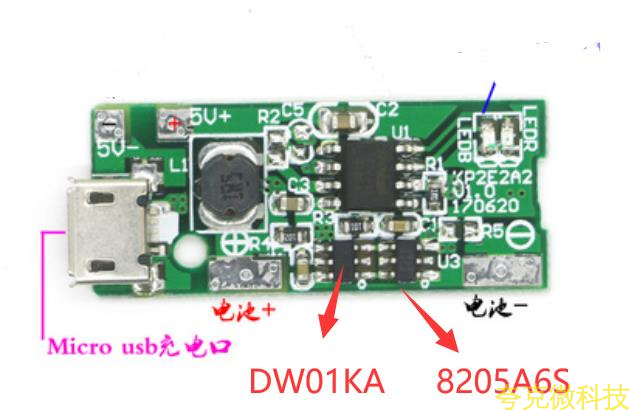

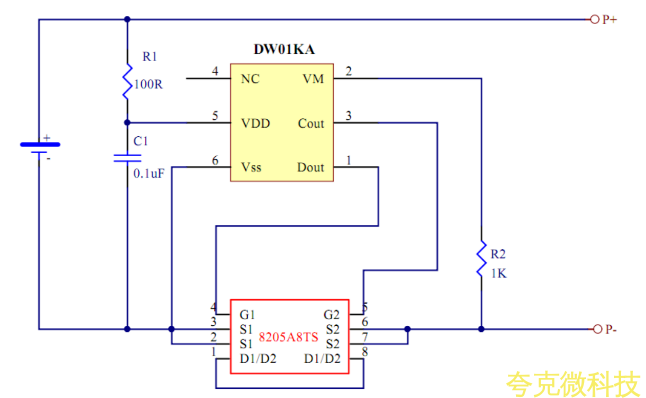

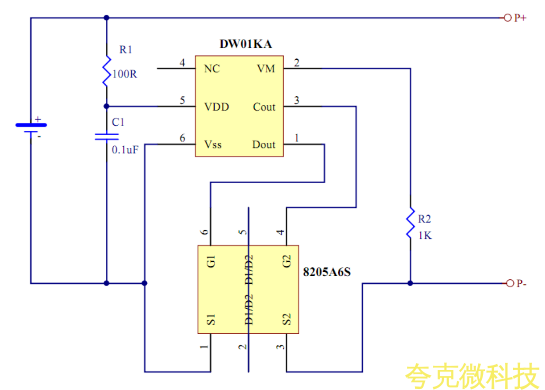

DW01KA 是属于 A 锂电池保护电路，常与 8205A6S 或者 8205A8TS 搭配组成一套完整的锂电池保护电路。

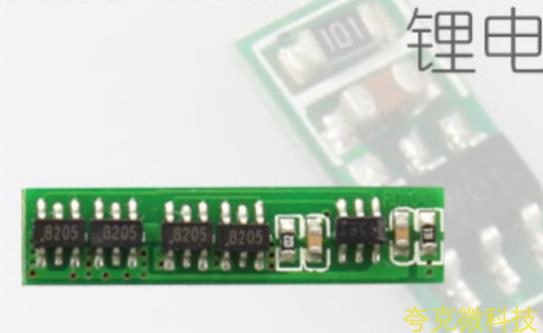

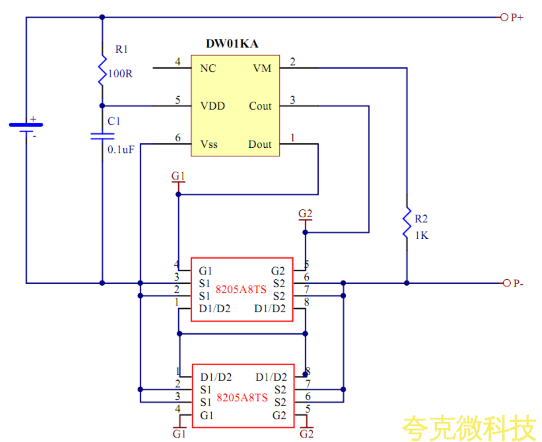

我还可以通过并联 8205A6S 或者 8205A8TS，采用多个并联来提高 DW01KA 的过流保护最大电流值。

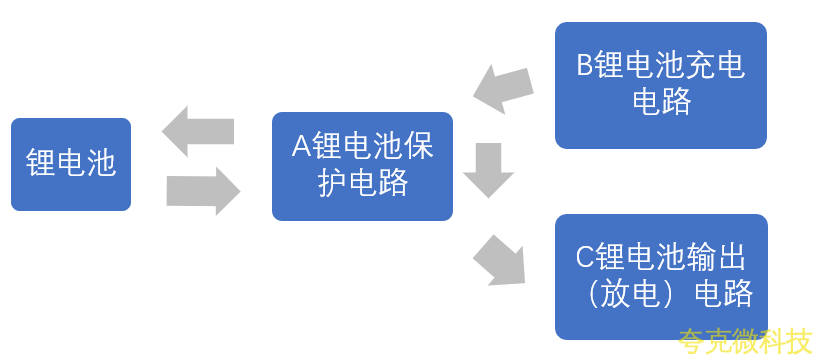

从箭头我们可以得知，在边充边放时，如果 B 锂电池充电电路的充电功率（电压*电流）能大于 C 锂电池输出电路的输出功率（电压*电流）时，在满足 C 锂电池输出电路后还可以对锂电池进行充电，是真正的边充电，边放电了。
但是如果 B 锂电池充电电路的充电功率（电压*电流）能小于 C 锂电池输出电路的输出功率（电压*电流）时，就是锂电池和 B 锂电池充电电路一起为 C 锂电池输出电路供电。
