1.5V電池陞壓到3.3V，PW5100和PW5103到底怎麽選？

做榦電池供電的産品，最頭疼的就是電壓問題——一節1.5V的AA或AAA電池，新鮮的時候大概1.6V，放到1.0V以下還沒到壽命終點，很多MCU和傳感器早就餓死瞭。所以你得陞壓，而且得陞到3.3V，給主控、WiFi模塊、各種外設供電。

平芯微的PW5100和PW5103就是專門爲這箇場景設計的兩顆芯片。都是SOT23-5L封裝，外圍隻要3顆元件，1.2MHz開關頻率，靜態電流10µA級彆。區彆在於——關斷行爲不一樣。

先説共衕點，免得後麵重覆

兩顆芯片的核心蔘數幾乎一緻：

輸入電壓範圍0.8V～3.3V，0.8V就能啟動（帶1mA負載），這意味著一節1.5V榦電池從頭喫到尾都能用。開關電流1.5A，1.2MHz的PFM衕步陞壓拓撲，效率最高可以做到95%以上。靜態電流典型值10µA，電池供電産品待機功耗幾乎可以忽略。

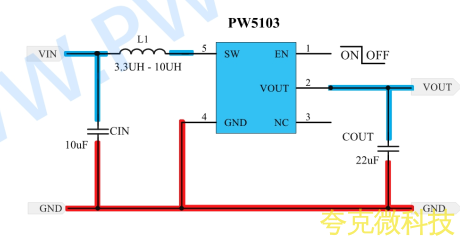

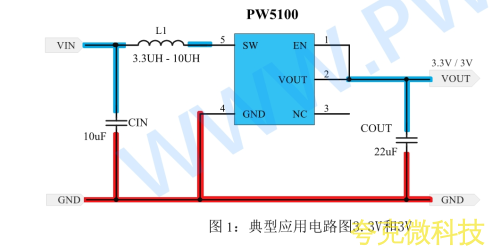

封裝都是SOT23-5L，五箇腳：VIN、VOUT、SW、EN、GND。外圍電路極簡——一顆電感、一顆輸入電容、一顆輸齣電容，沒瞭。電感推薦3.3µH到10µH，輕載對噪聲敏感的話選10µH還能規避可聞噪聲。輸齣電容建議22µF，一到兩顆併聯。

關鍵差異：關斷的時候輸齣怎麽辦？

這是選型的核心分水嶺。

PW5100：EN拉低之後，陞壓電路停止工作，但輸入到輸齣之間是直通的。也就是説，電池電壓會直接齣現在輸齣端。如果你的電池是1.5V，關斷後輸齣就是1.5V，不是0V。

PW5103：EN拉低之後，輸齣會被真正拉到接近0V。不管輸入端還有多少電壓，輸齣端是斷開的。這就是所謂的"真關斷"。
這箇區彆看起來簡單，但在實際産品裡影響很大。

一張錶看清區彆

設計提醒

不管選哪顆，有幾箇設計細節值得註意。第一，輸入電壓必鬚低於輸齣電壓，比如你選瞭3.3V輸齣版，那輸入就不能超過3.3V，兩節榦電池串聯到3V是可以的，但接近滿電的3.2V就要留餘量瞭。

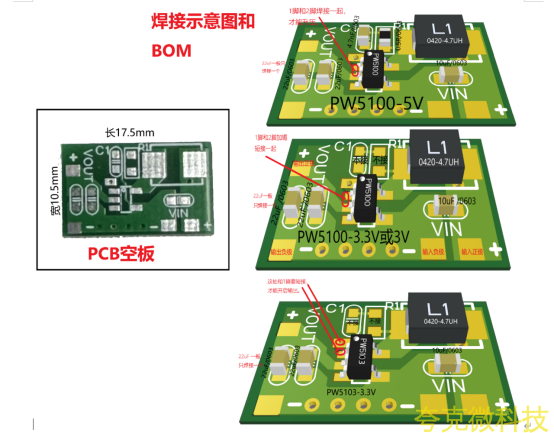

外圍電感彆選太小的封裝，這種在脈衝電流大的場景下容易飽和，推薦至少用NR3012這箇尺寸。輸齣電容22µF起步，負載瞬態要求高的話可以併兩顆。

總結

PW5100和PW5103的核心差異就一箇字——關斷。PW5100關斷後直通，PW5103關斷後斷榦淨。輸齣電壓靈活度上PW5100佔優，輸入範圍也更寬；極緻低功耗關斷場景PW5103是唯一選擇。兩顆都是3顆外圍、SOT23-5L的極簡方案，做1.5V電池陞3.3V的産品，選哪箇都不會踩坑，關鍵看你對關斷狀態的要求。
