USB 保護芯片測試記録模闆
過壓保護 OVP 8 款·過流限流 OCP 6 款
每款芯片安排兩頁、共三組測試照片：第 1 組與 IC 資料衕頁，第 2 組和第 3 組位於新增頁左右兩側。所有方框均爲可編輯 PowerPoint 形狀。
01
電源輸入
可編程直流電源；設置正常輸入、階躍、過壓及熱插拔條件。
02
電子負載
恆流模式逐級加載；記録限流點、壓降、保護動作與恢複方式。
03
波形測量
示波器衕步觀察
VIN
、
VOUT
與保護響應；探頭地線盡量短。
04
溫度測量
熱成像記録熱點分佈；熱電偶貼近
IC
錶麵併等待熱穩定。
統一記録項
樣品批次
/ PCB
版本
/
環境溫度
/
輸入設定
/
負載模式
/
保護閾值
/
恢複方式
/
熱穩定時間
註意：規格書中的絶對最大額定值不是推薦連續工作點；測試接近極限條件時應設置電源限流併逐級陞壓。
測試條件與記録規則

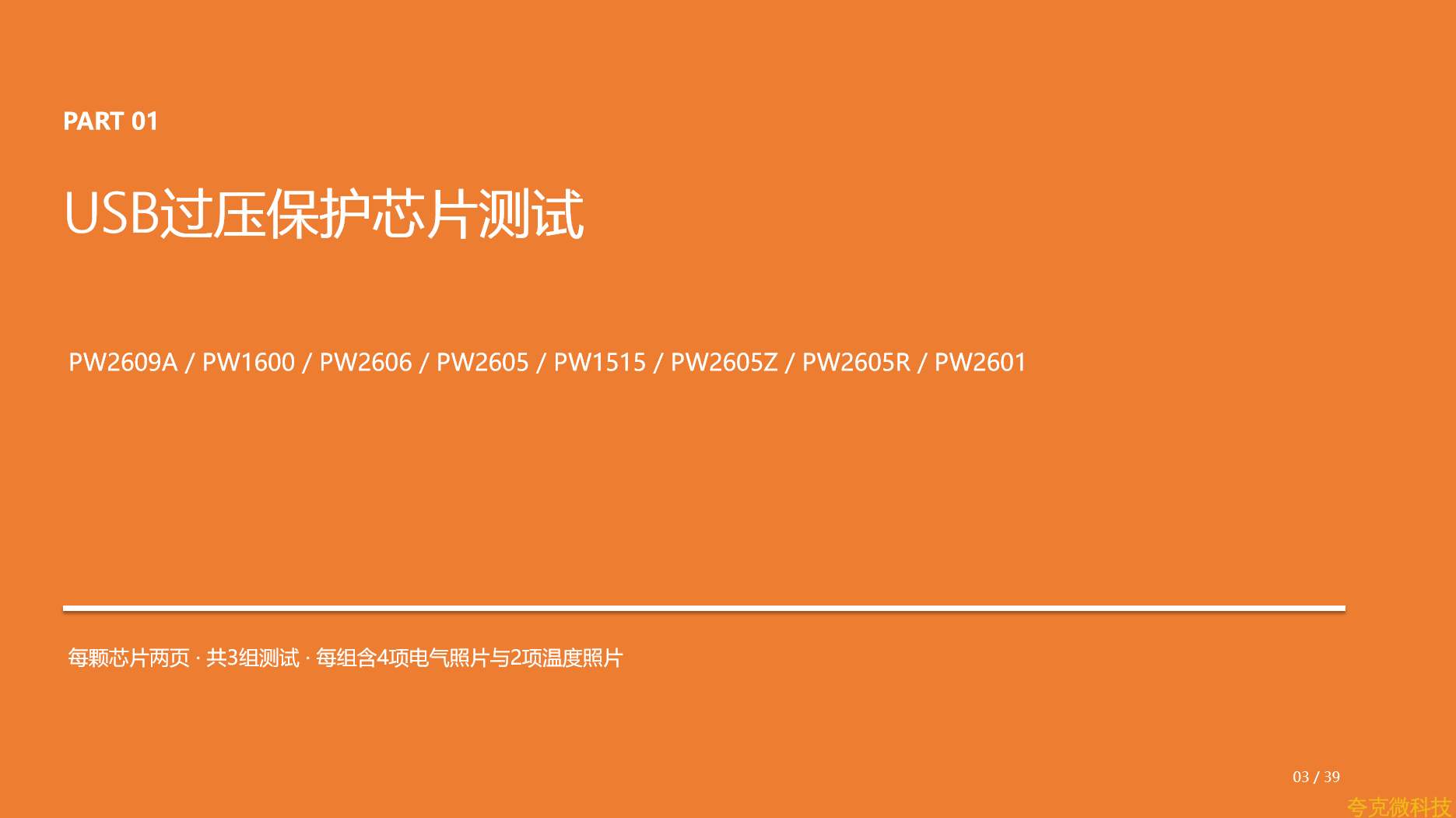

PART 01
USB
過壓保護芯片測試
PW2609A / PW1600 / PW2606 / PW2605 / PW1515 / PW2605Z / PW2605R / PW2601
每顆芯片兩頁
·共
3
組測試·每組含
4
項電氣照片與
2
項溫度照片

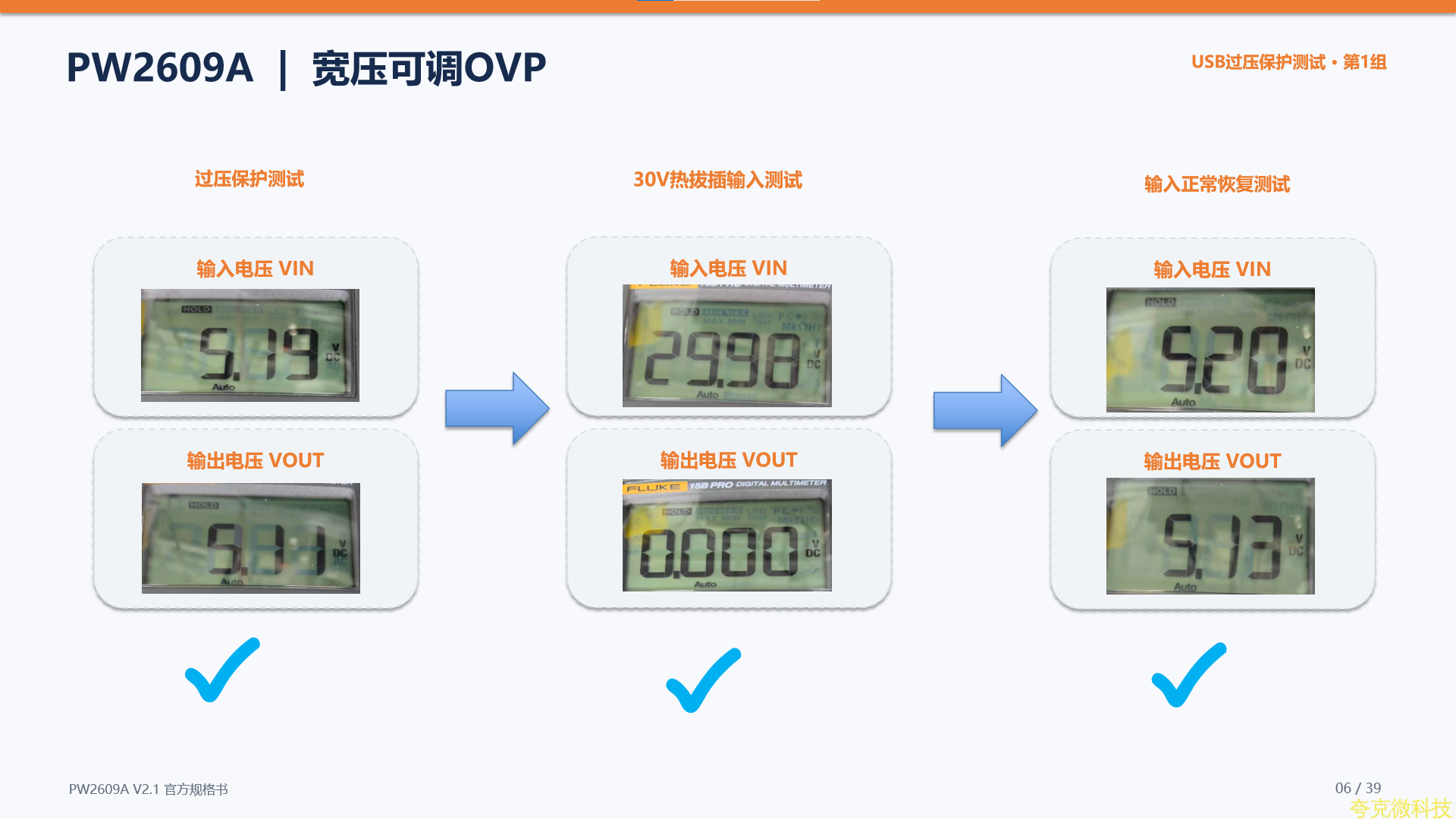

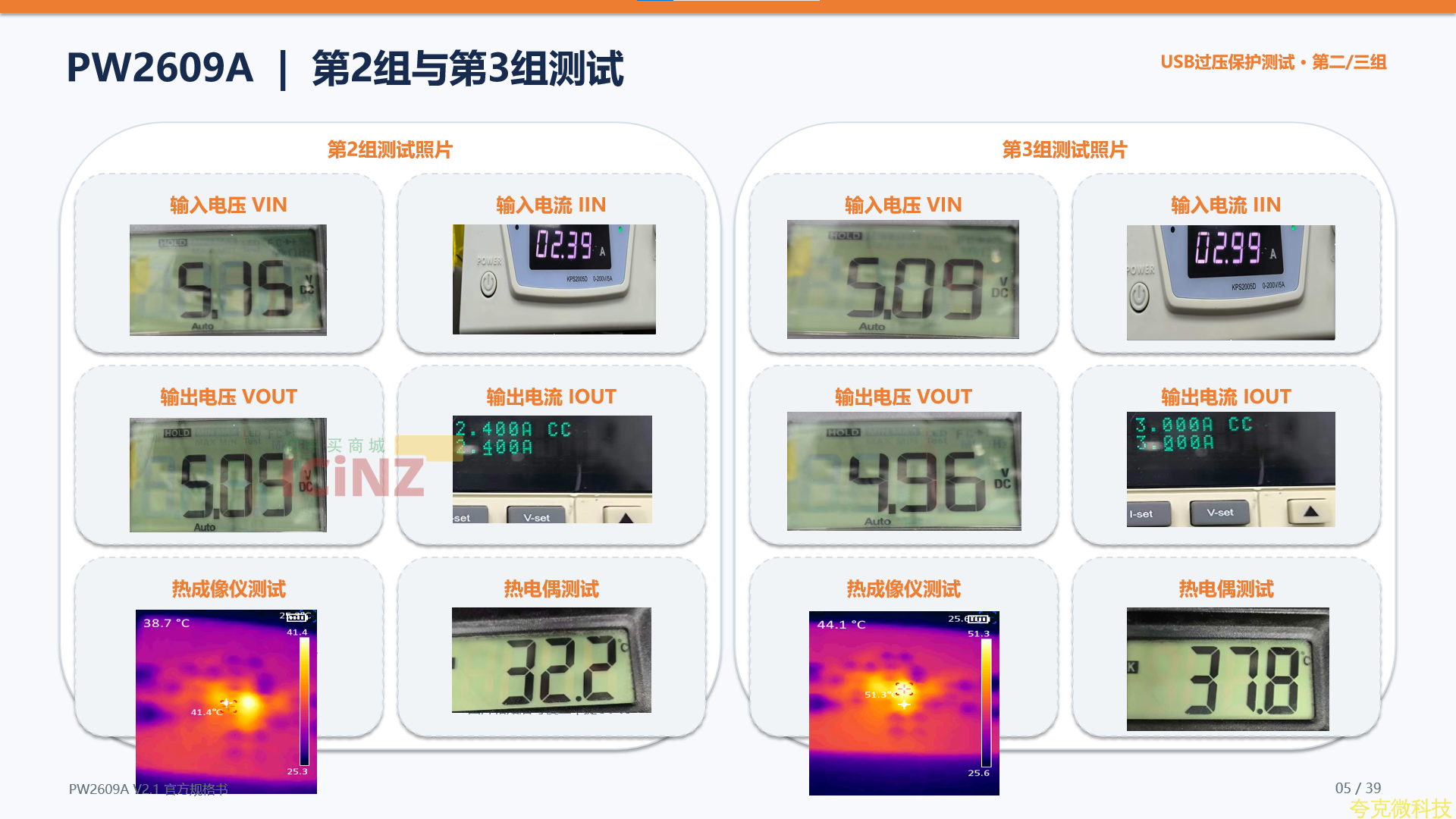

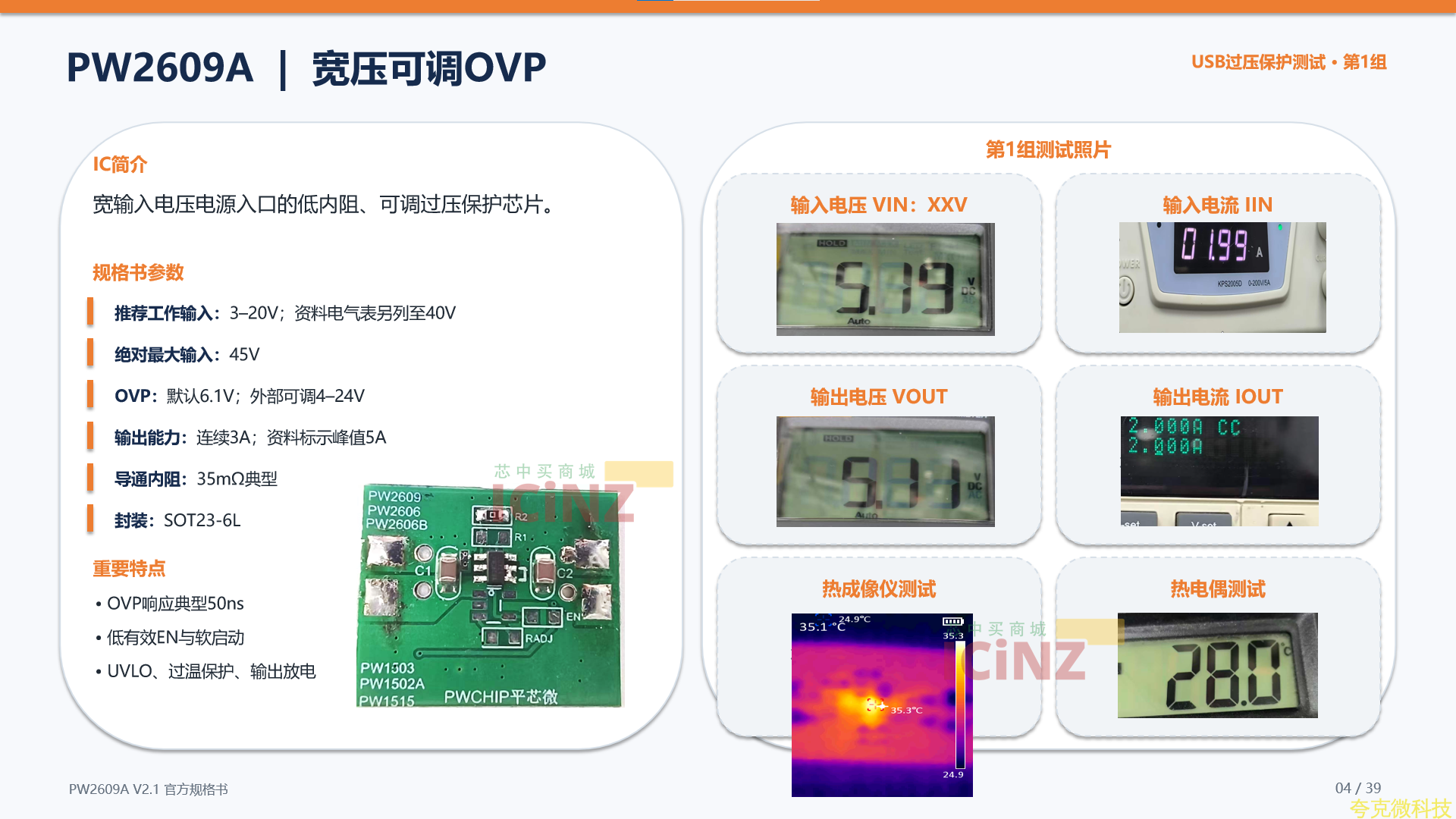

PW2609A |
寬壓可調
OVP
IC
簡介
寬輸入電壓電源入口的低內阻、可調過壓保護芯片。
規格書蔘數
推薦工作輸入：
3
–
20V
；資料電氣錶另列至
40V
絶對最大輸入：
45V
OVP
：默認
6.1V
；外部可調
4
–
24V
輸齣能力：連續
3A
；資料標示峰值
5A
導通內阻：
35m
Ω典型
封裝：
SOT23-6L
重要特點
•
OVP
響應典型
50ns
• 低有效
EN
與軟啟動
•
UVLO
、過溫保護、輸齣放電

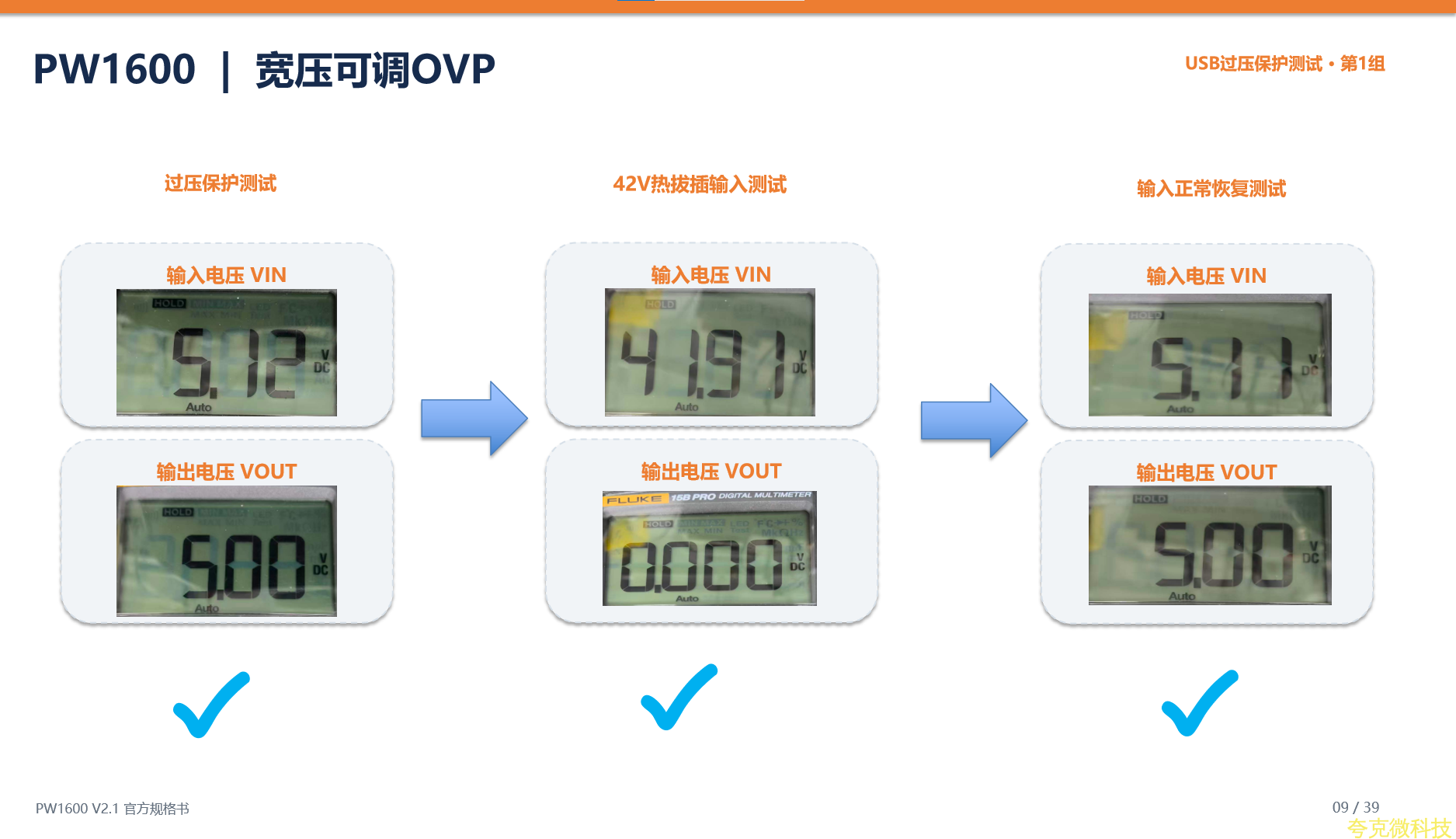

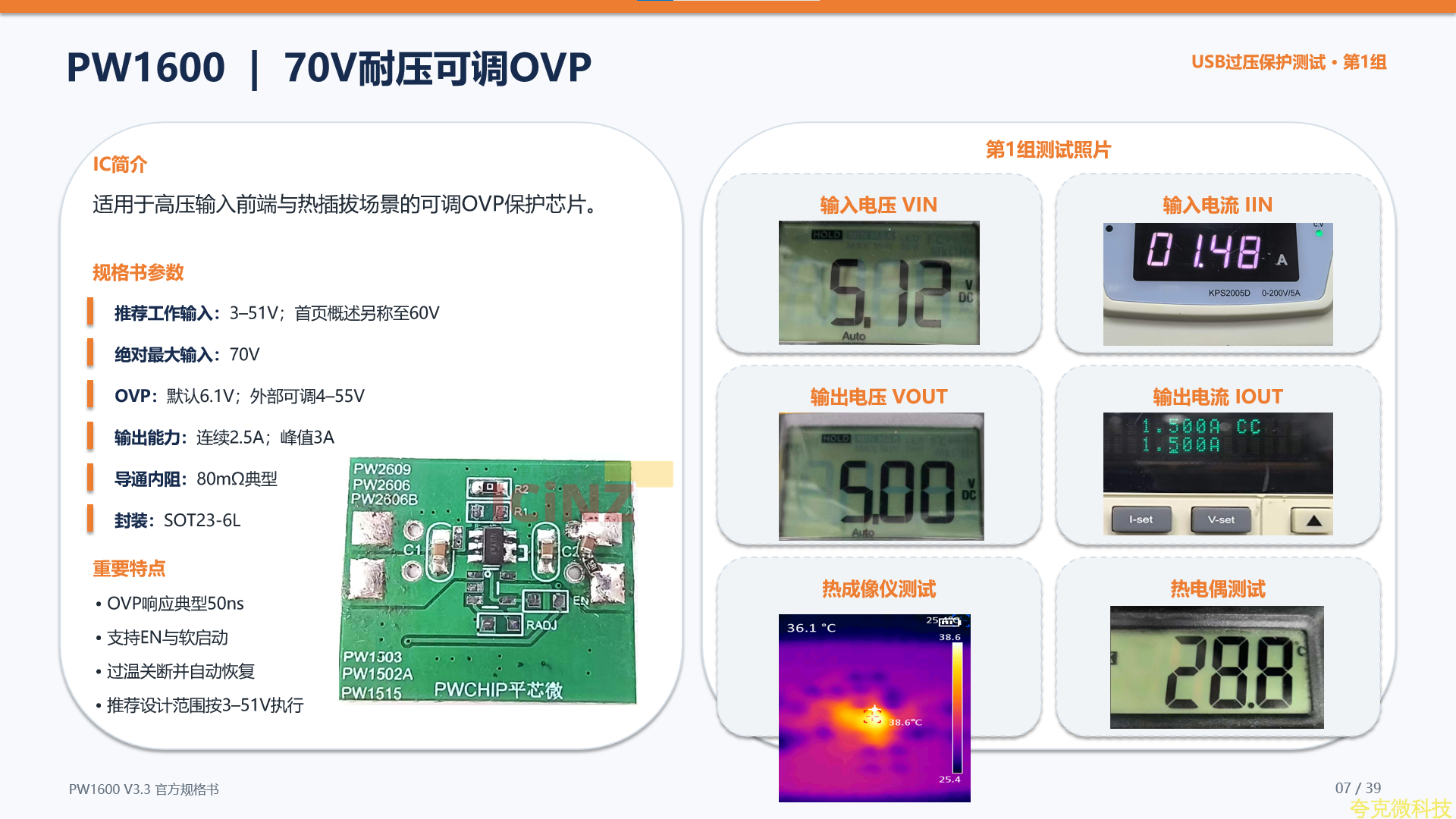

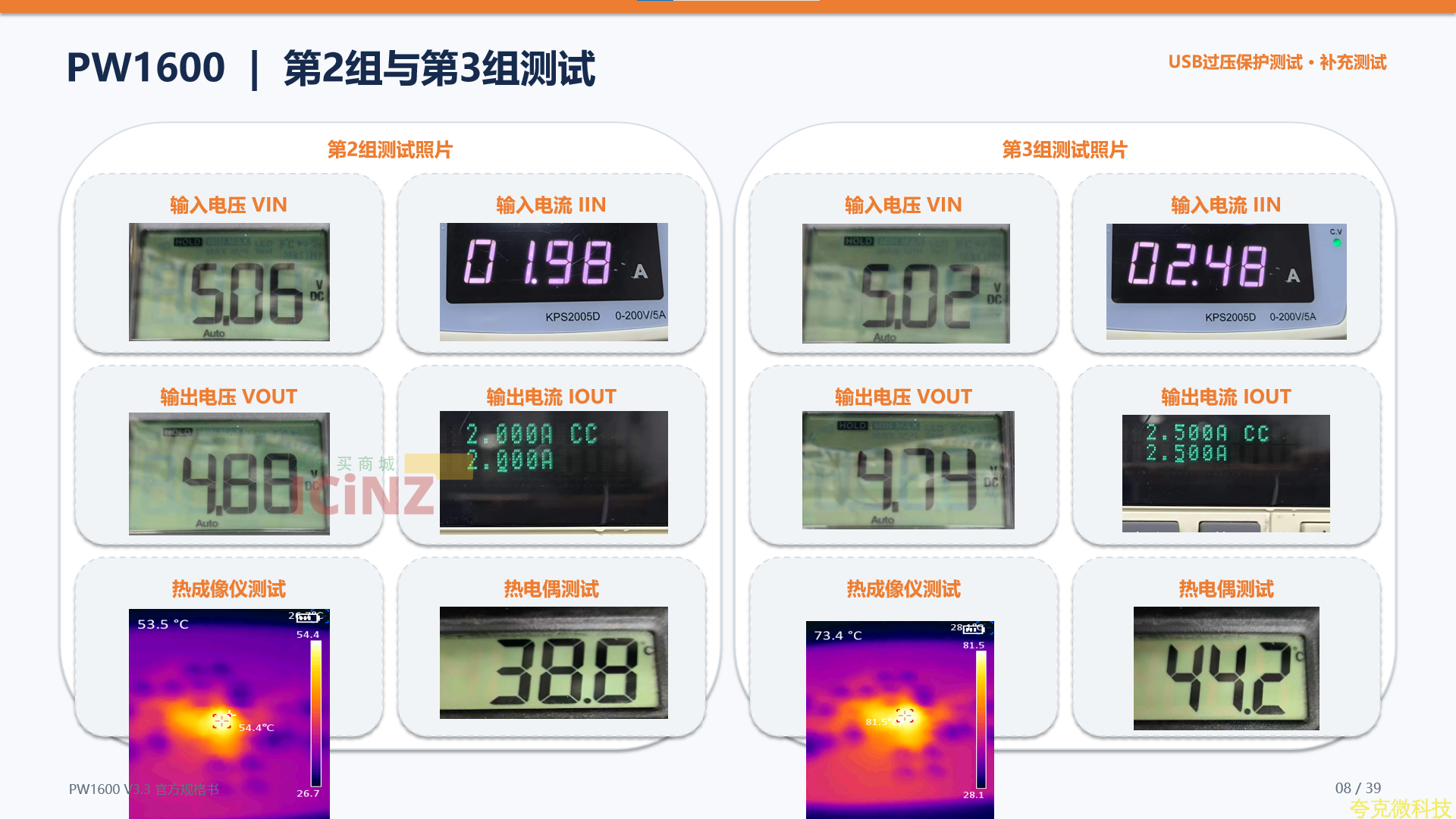

PW1600 | 70V
耐壓可調
OVP
IC
簡介
適用於高壓輸入前端與熱插拔場景的可調
OVP
保護芯片。
規格書蔘數
推薦工作輸入：
3
–
51V
；首頁概述另稱至
60V
絶對最大輸入：
70V
OVP
：默認
6.1V
；外部可調
4
–
55V
輸齣能力：連續
2.5A
；峰值
3A
導通內阻：
80m
Ω典型
封裝：
SOT23-6L
重要特點
•
OVP
響應典型
50ns
• 支持
EN
與軟啟動
• 過溫關斷併自動恢複
• 推薦設計範圍按
3
–
51V
執行

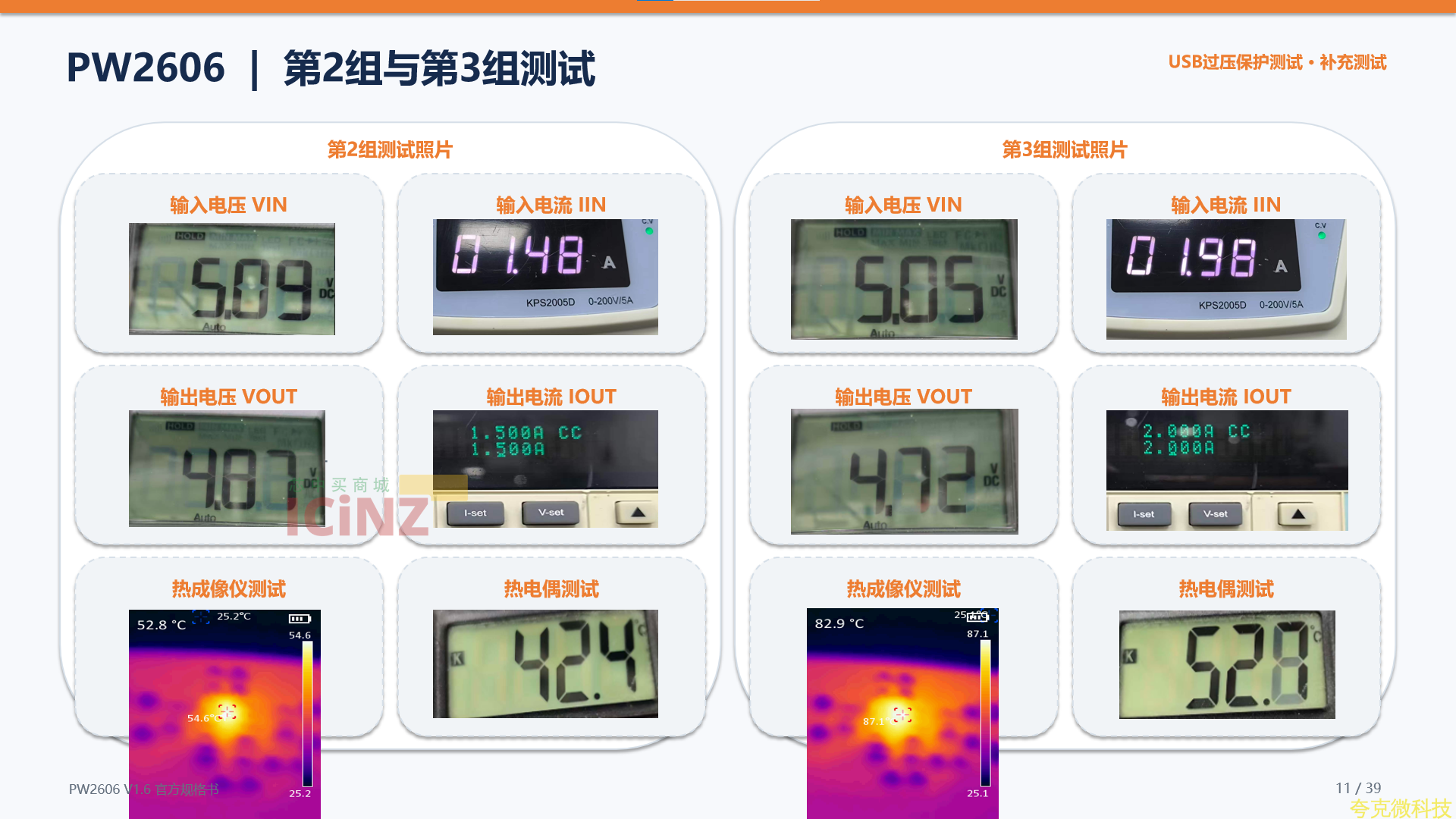

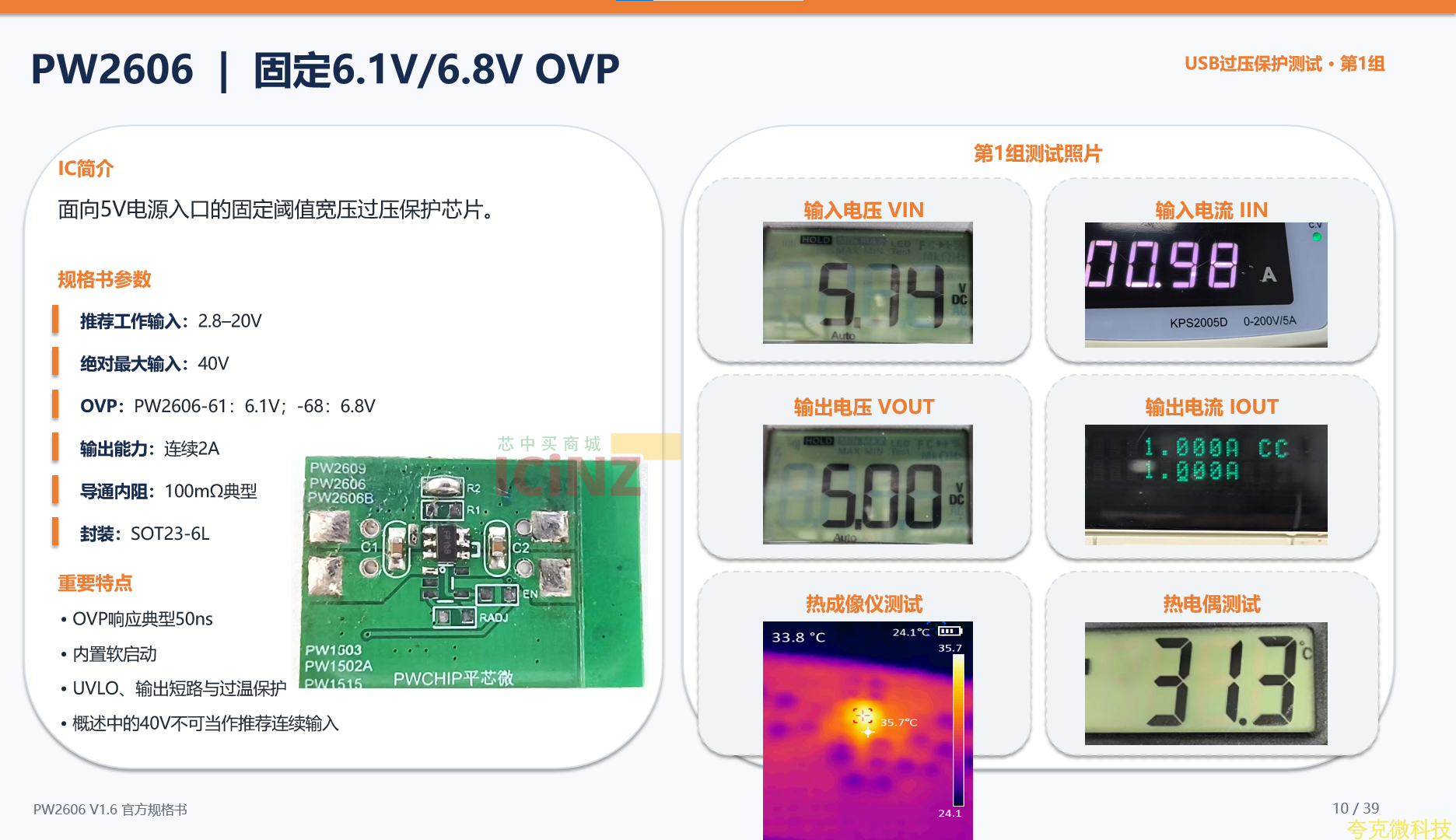

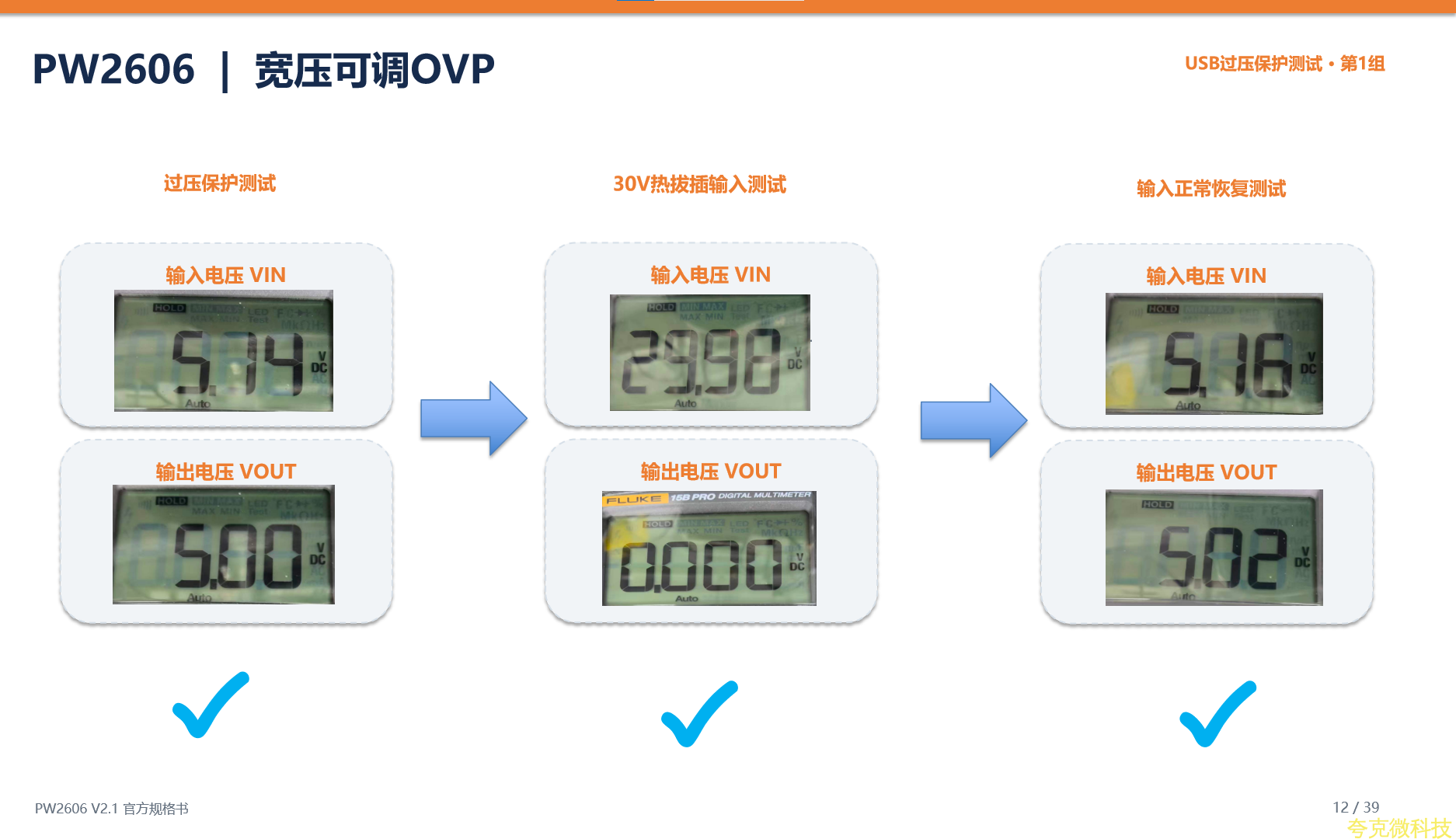

PW2606 |
固定
6.1V/6.8V OVP
IC
簡介
麵曏
5V
電源入口的固定閾值寬壓過壓保護芯片。
規格書蔘數
推薦工作輸入：
2.8
–
20V
絶對最大輸入：
40V
OVP
：
PW2606-61
：
6.1V
；
-68
：
6.8V
輸齣能力：連續
2A
導通內阻：
100m
Ω典型
封裝：
SOT23-6L
重要特點
•
OVP
響應典型
50ns
• 內置軟啟動
•
UVLO
、輸齣短路與過溫保護
• 概述中的
40V
不可當作推薦連續輸入

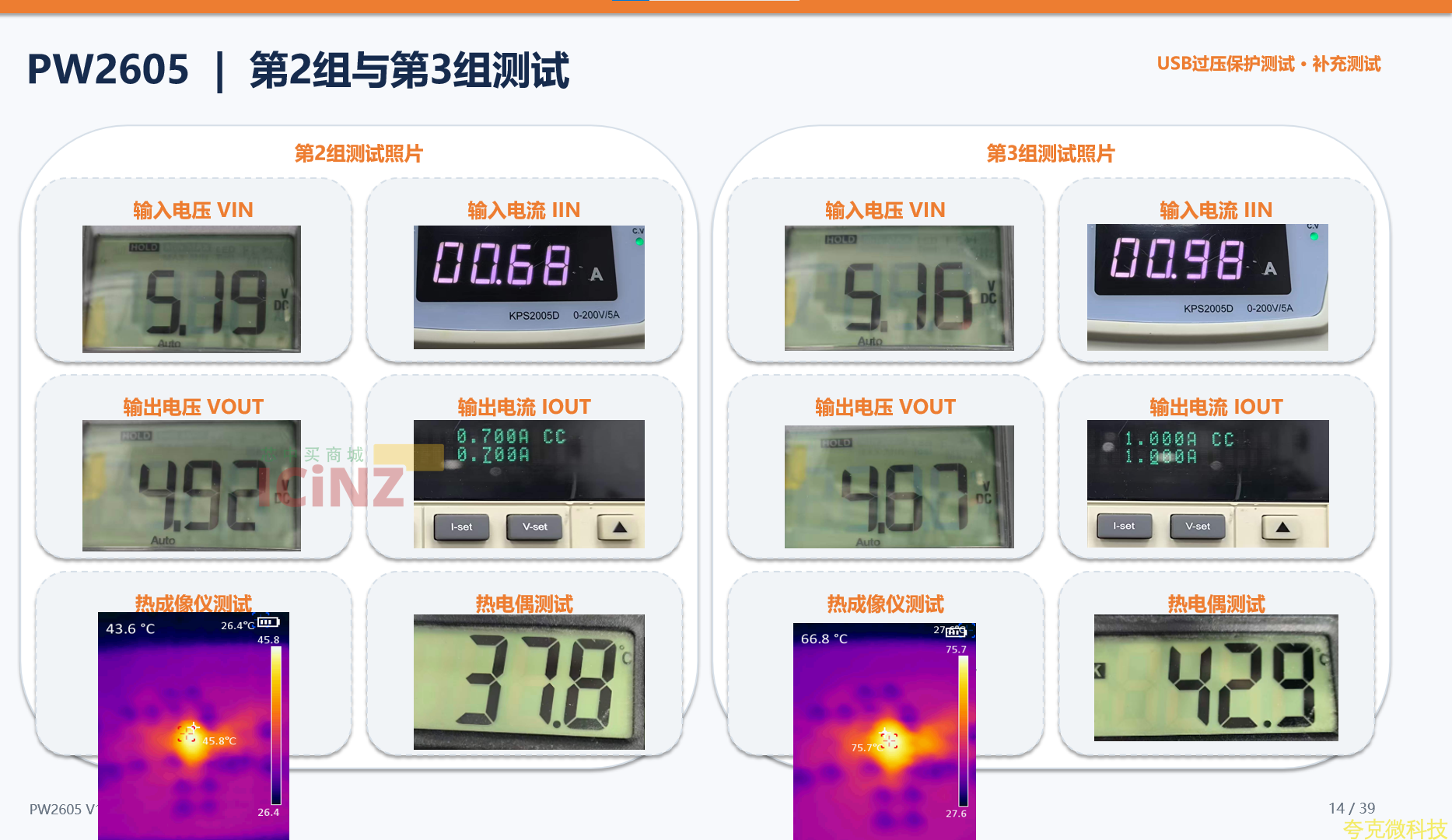

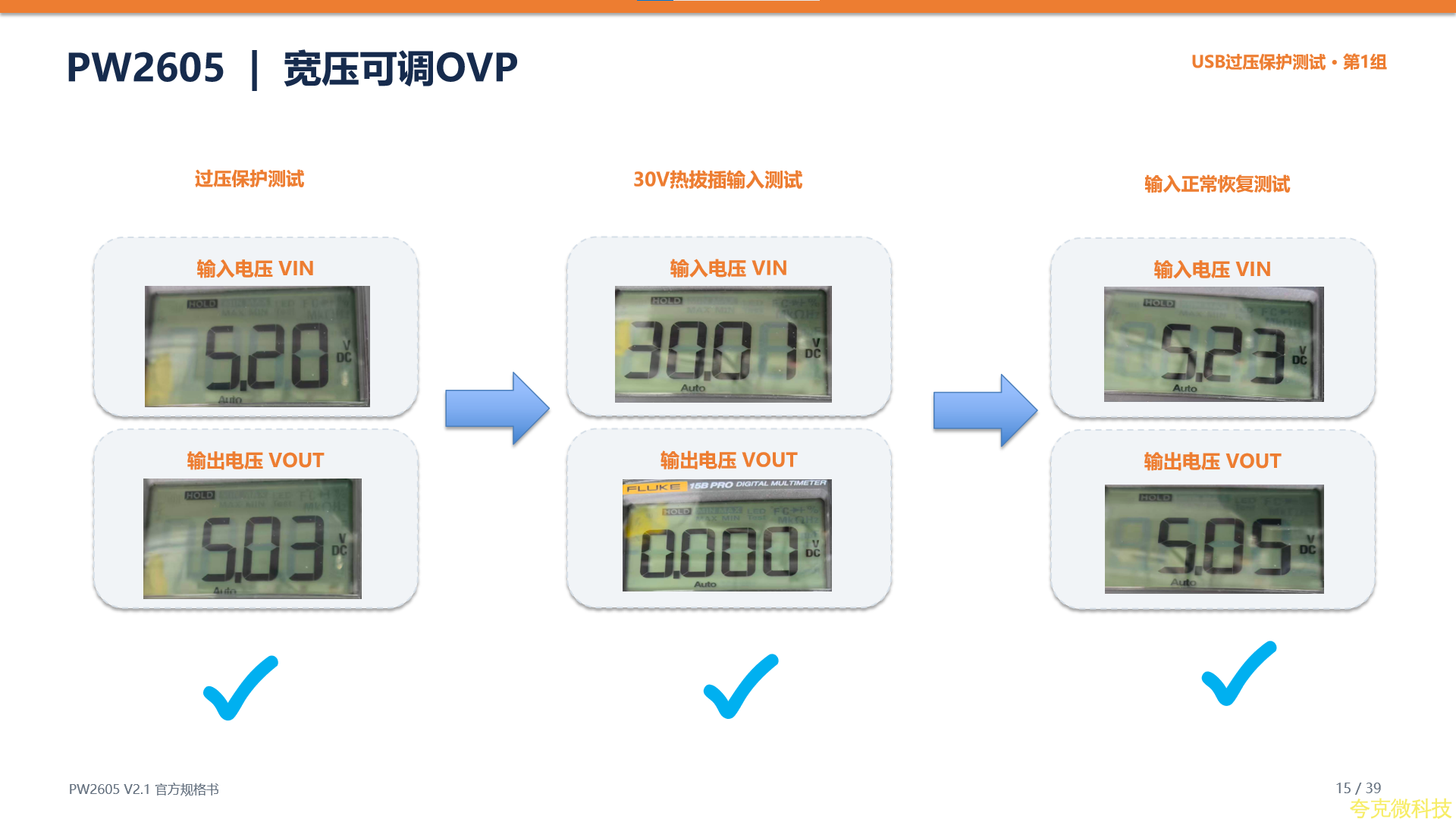

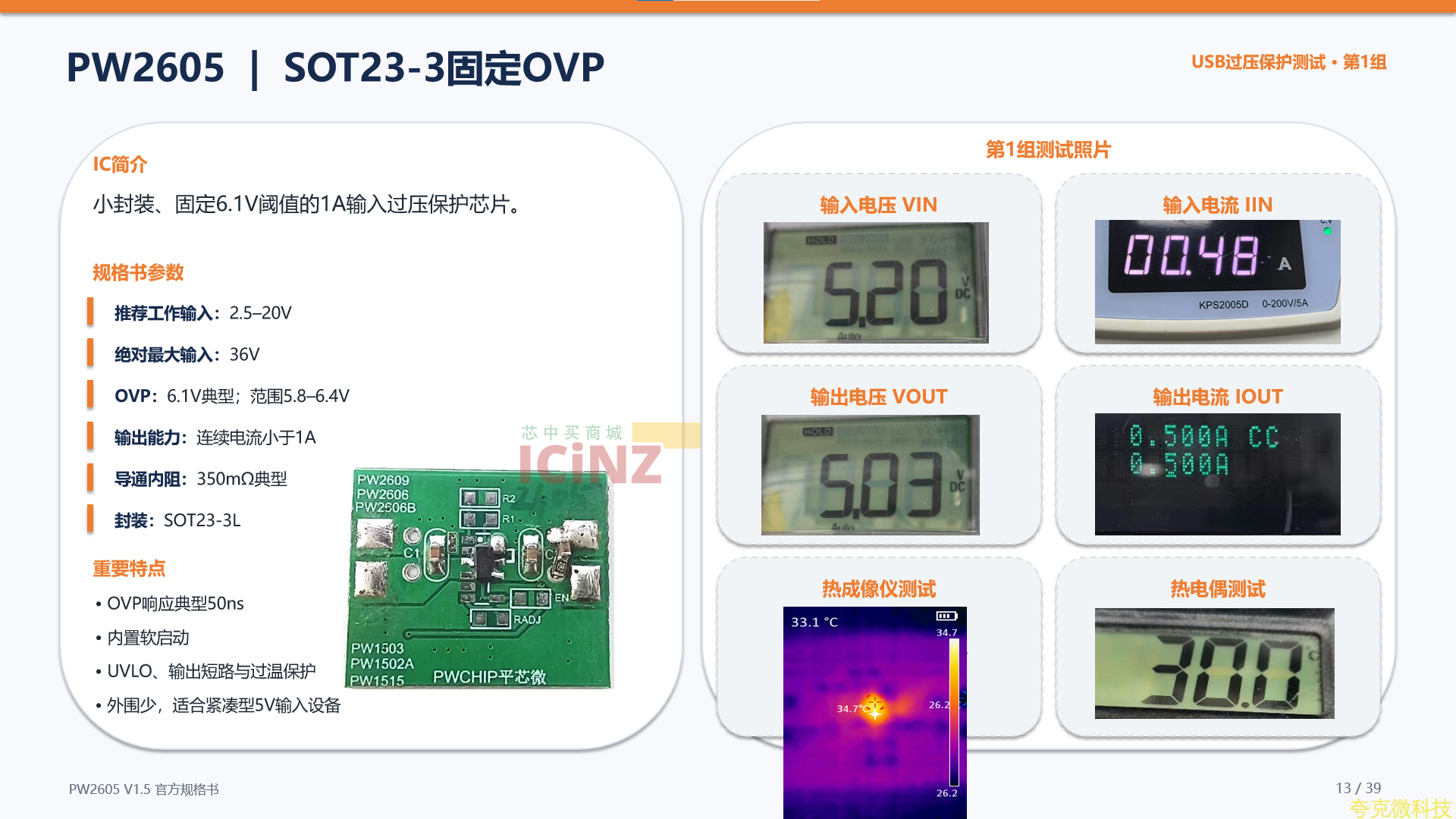

PW2605 | SOT23-3
固定
OVP
IC
簡介
小封裝、固定
6.1V
閾值的
1A
輸入過壓保護芯片。
規格書蔘數
推薦工作輸入：
2.5
–
20V
絶對最大輸入：
36V
OVP
：
6.1V
典型；範圍
5.8
–
6.4V
輸齣能力：連續電流小於
1A
導通內阻：
350m
Ω典型
封裝：
SOT23-3L
重要特點
•
OVP
響應典型
50ns
• 內置軟啟動
•
UVLO
、輸齣短路與過溫保護
• 外圍少，適閤緊湊型
5V
輸入設備

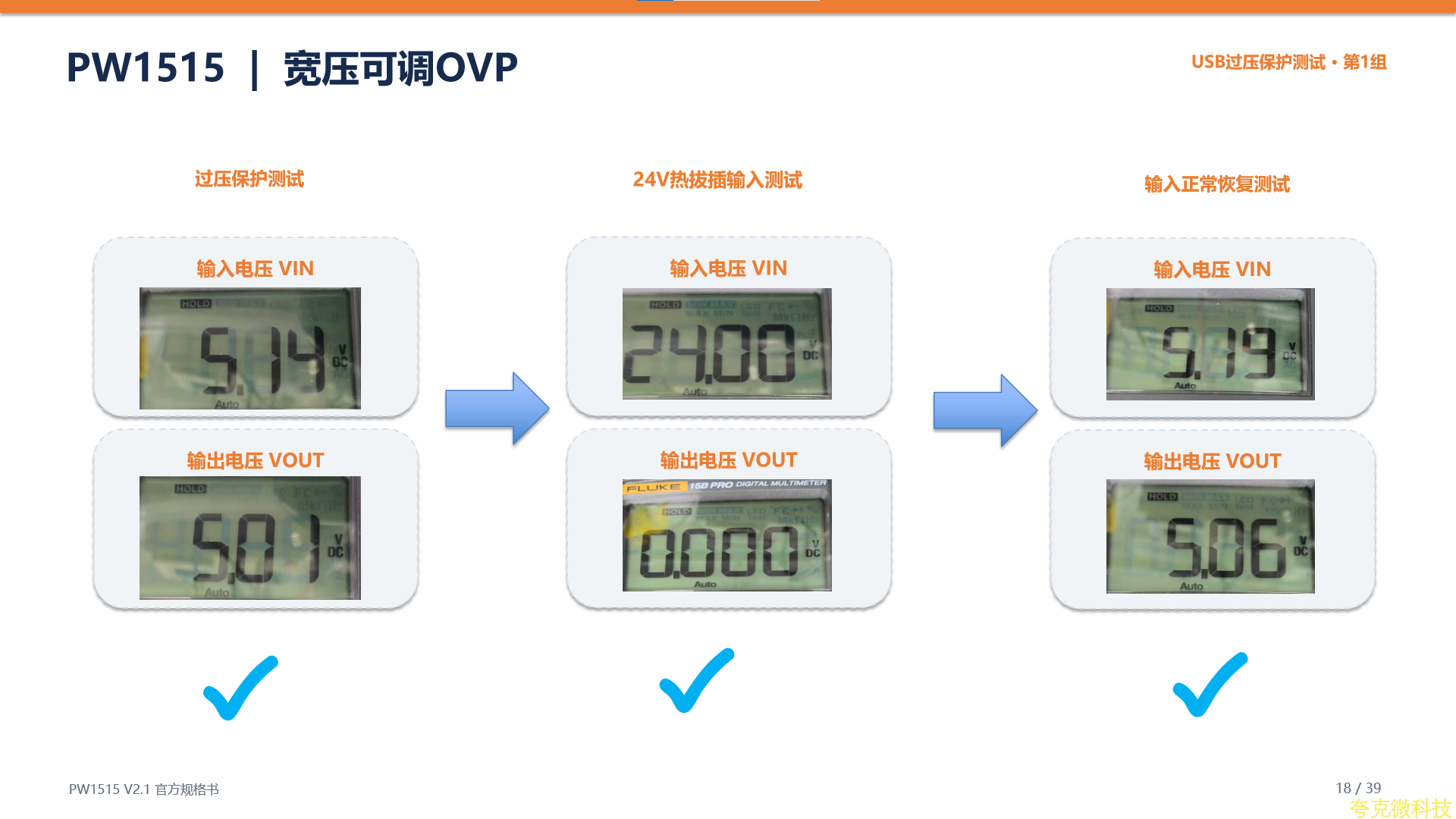

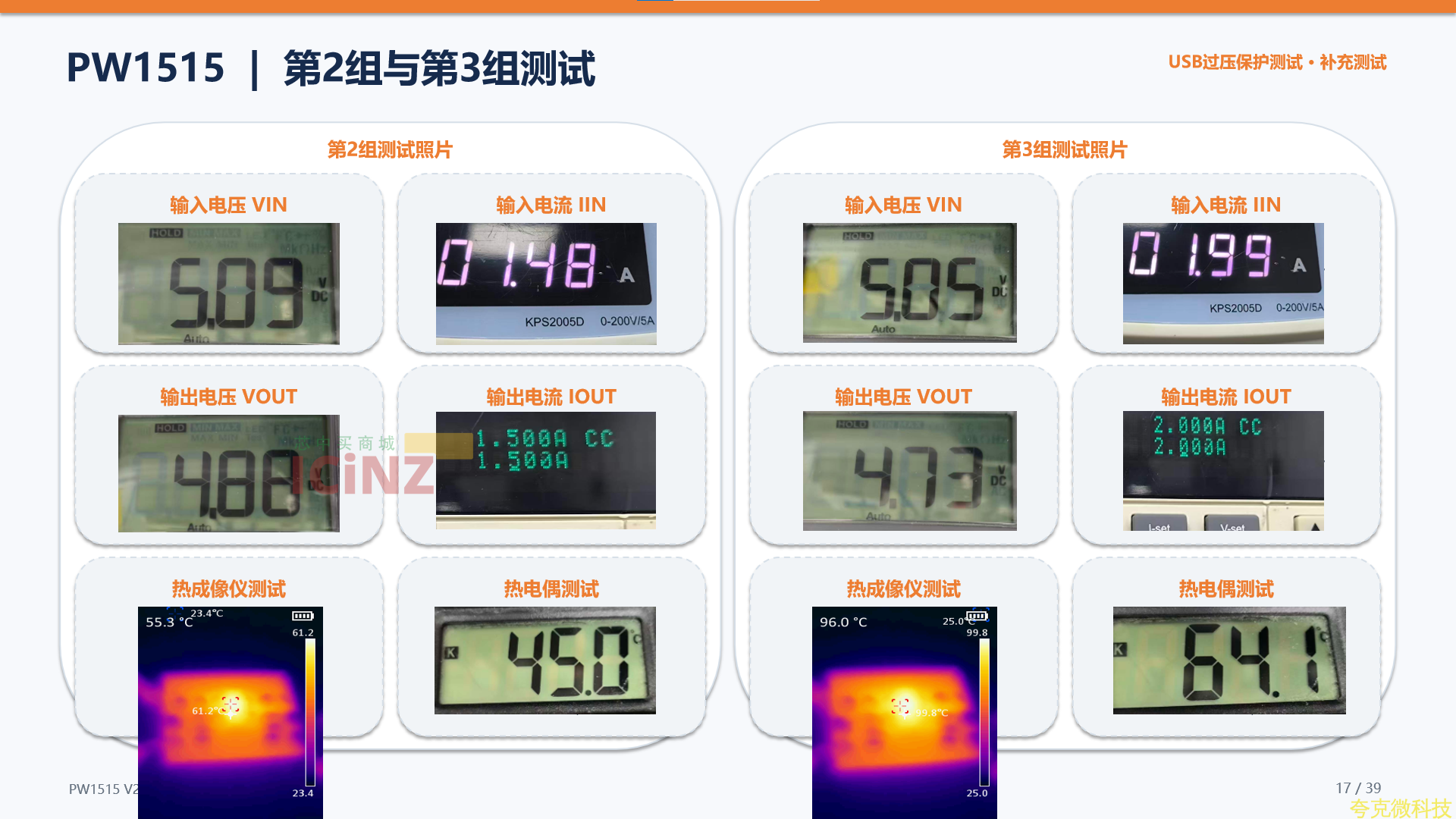

PW1515 | OVP +
可調恆流
IC
簡介
集成固定
6.1V OVP
與可調恆流功能的充電前端保護芯片。
規格書蔘數
推薦工作輸入：
3.5
–
20V
；電氣特性正常
3.2
–
20V
絶對最大輸入：
32V
OVP
：
6.1V
；範圍
5.9
–
6.3V
OCP/
恆流：可調
0.2
–
3A
；推薦輸齣
0.2
–
2A
導通內阻：
120m
Ω典型
封裝：
SOT23-5L
重要特點
•
OVP
響應不超過
1
μ
s
• 過流時進入恆流控製
• 支持低有效
EN
與軟啟動
• 集成過溫及短路限流

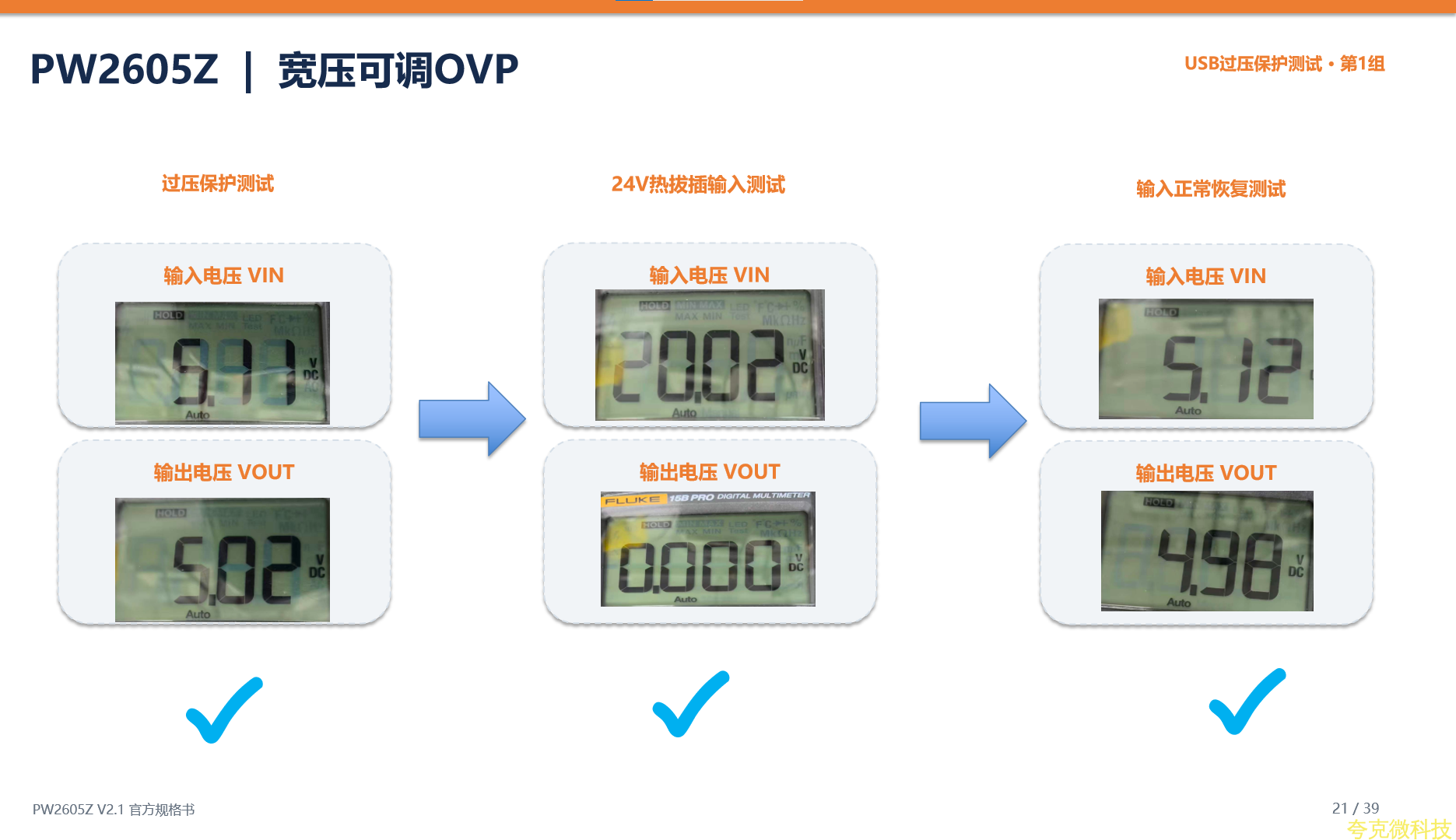

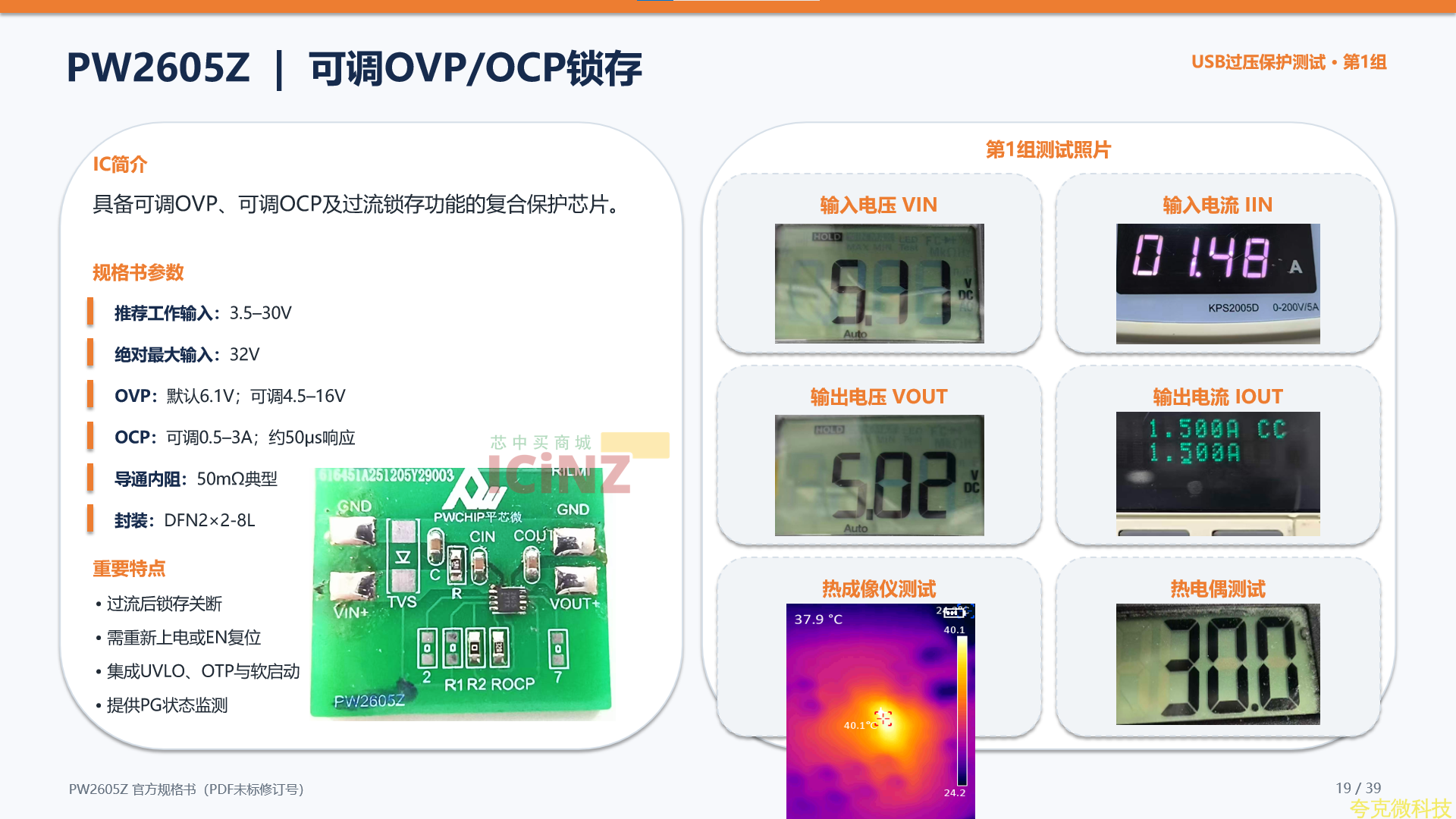

PW2605Z |
可調
OVP/OCP
鎖存
IC
簡介
具備可調
OVP
、可調
OCP
及過流鎖存功能的複閤保護芯片。
規格書蔘數
推薦工作輸入：
3.5
–
30V
絶對最大輸入：
32V
OVP
：默認
6.1V
；可調
4.5
–
16V
OCP
：可調
0.5
–
3A
；約
50
μ
s
響應
導通內阻：
50m
Ω典型
封裝：
DFN2
×
2-8L
重要特點
• 過流後鎖存關斷
• 需重新上電或
EN
複位
• 集成
UVLO
、
OTP
與軟啟動
• 提供
PG
狀態監測

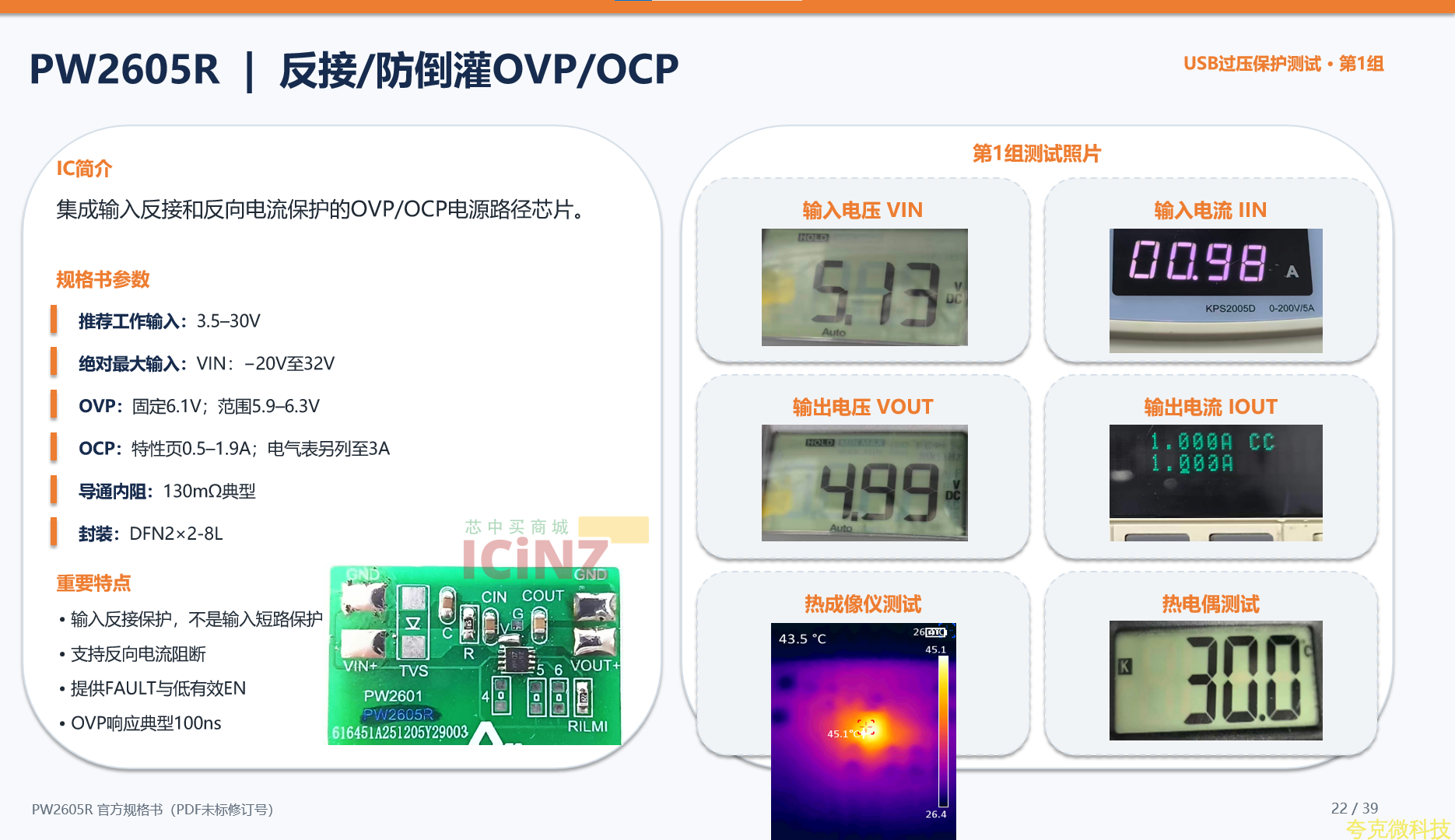

PW2605R |
反接
/
防倒灌
OVP/OCP
IC
簡介
集成輸入反接和反曏電流保護的
OVP/OCP
電源路徑芯片。
規格書蔘數
推薦工作輸入：
3.5
–
30V
絶對最大輸入：
VIN
：−
20V
至
32V
OVP
：固定
6.1V
；範圍
5.9
–
6.3V
OCP
：特性頁
0.5
–
1.9A
；電氣錶另列至
3A
導通內阻：
130m
Ω典型
封裝：
DFN2
×
2-8L
重要特點
• 輸入反接保護，不是輸入短路保護
• 支持反曏電流阻斷
• 提供
FAULT
與低有效
EN
•
OVP
響應典型
100ns

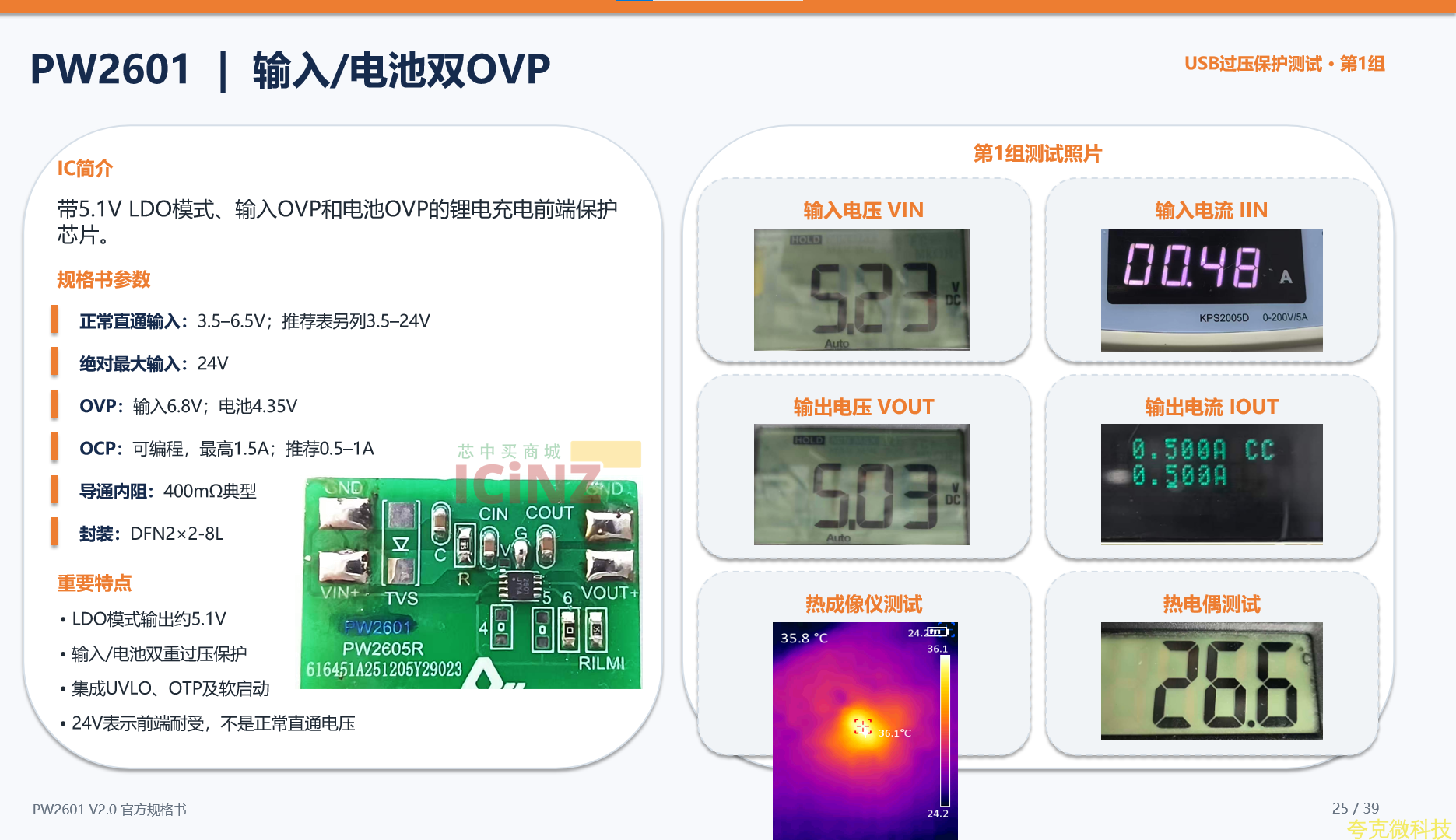

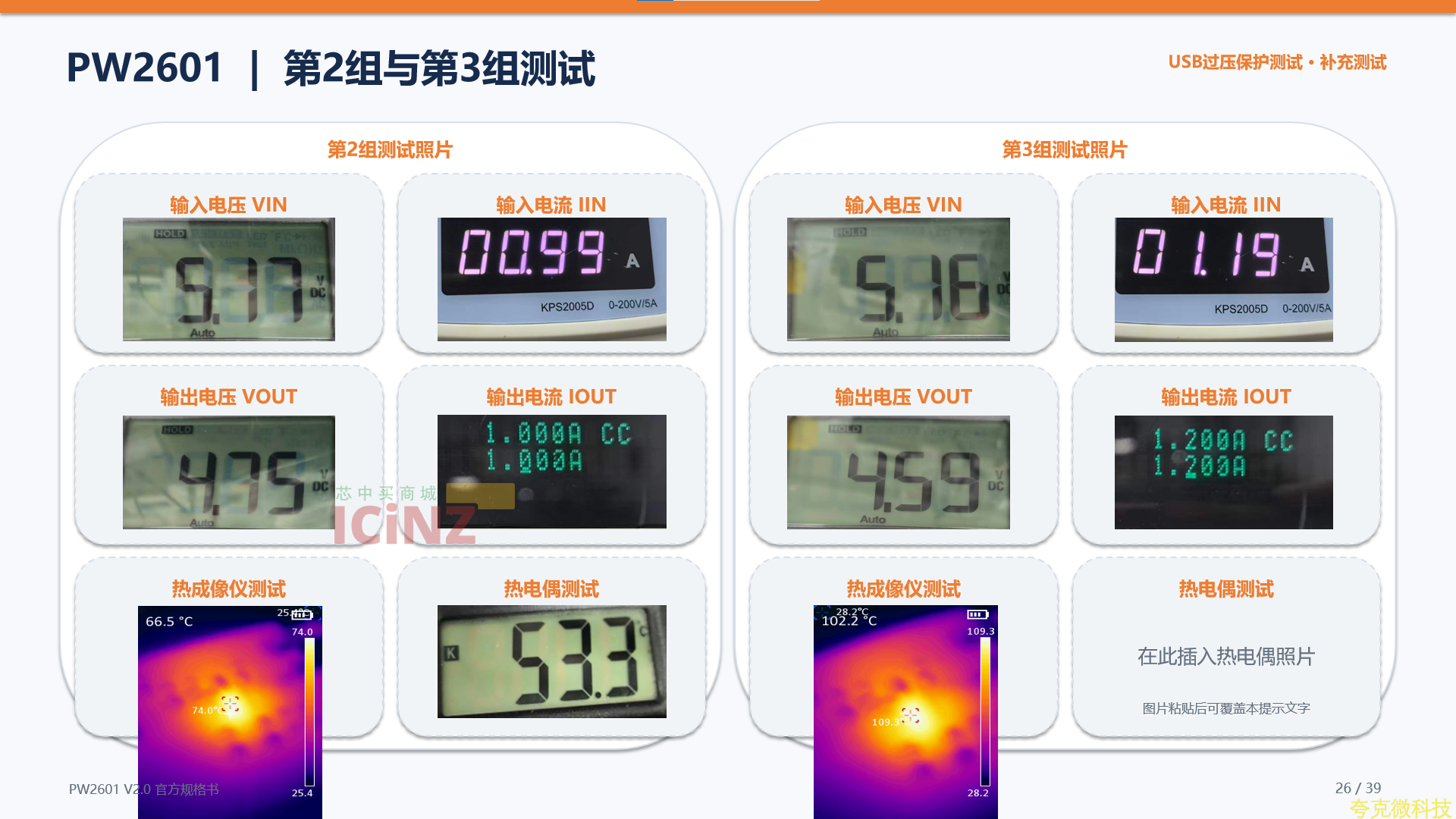

PW2601 |
輸入
/
電池雙
OVP
IC
簡介
帶
5.1V LDO
模式、輸入
OVP
和電池
OVP
的鋰電充電前端保護芯片。
規格書蔘數
正常直通輸入：
3.5
–
6.5V
；推薦錶另列
3.5
–
24V
絶對最大輸入：
24V
OVP
：輸入
6.8V
；電池
4.35V
OCP
：可編程，最高
1.5A
；推薦
0.5
–
1A
導通內阻：
400m
Ω典型
封裝：
DFN2
×
2-8L
重要特點
•
LDO
模式輸齣約
5.1V
• 輸入
/
電池雙重過壓保護
• 集成
UVLO
、
OTP
及軟啟動
•
24V
錶示前端耐受，不是正常直通電壓

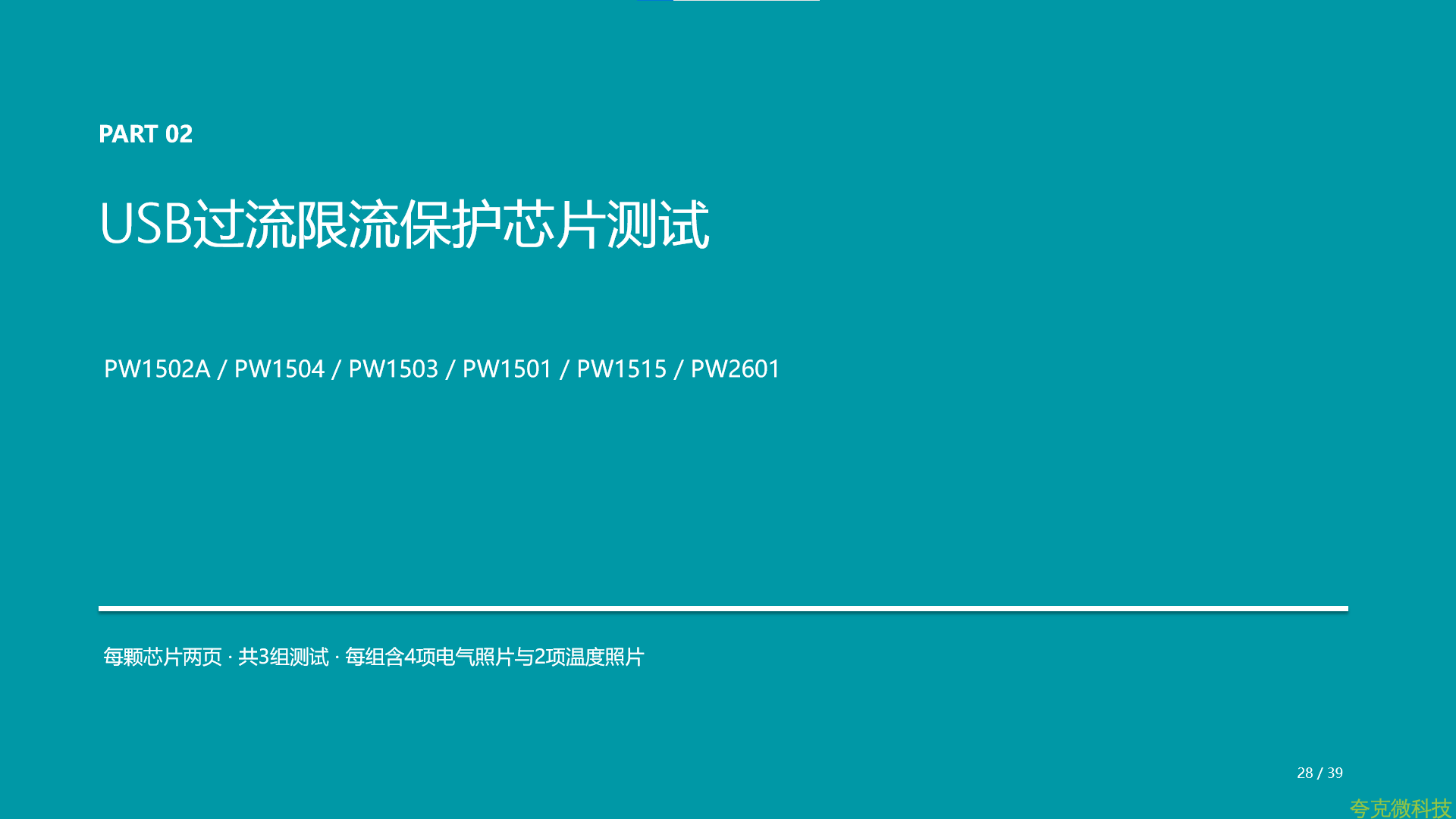

PART 02
USB
過流限流保護芯片測試
PW1502A / PW1504 / PW1503 / PW1501 / PW1515 / PW2601
每顆芯片兩頁
·共
3
組測試·每組含
4
項電氣照片與
2
項溫度照片

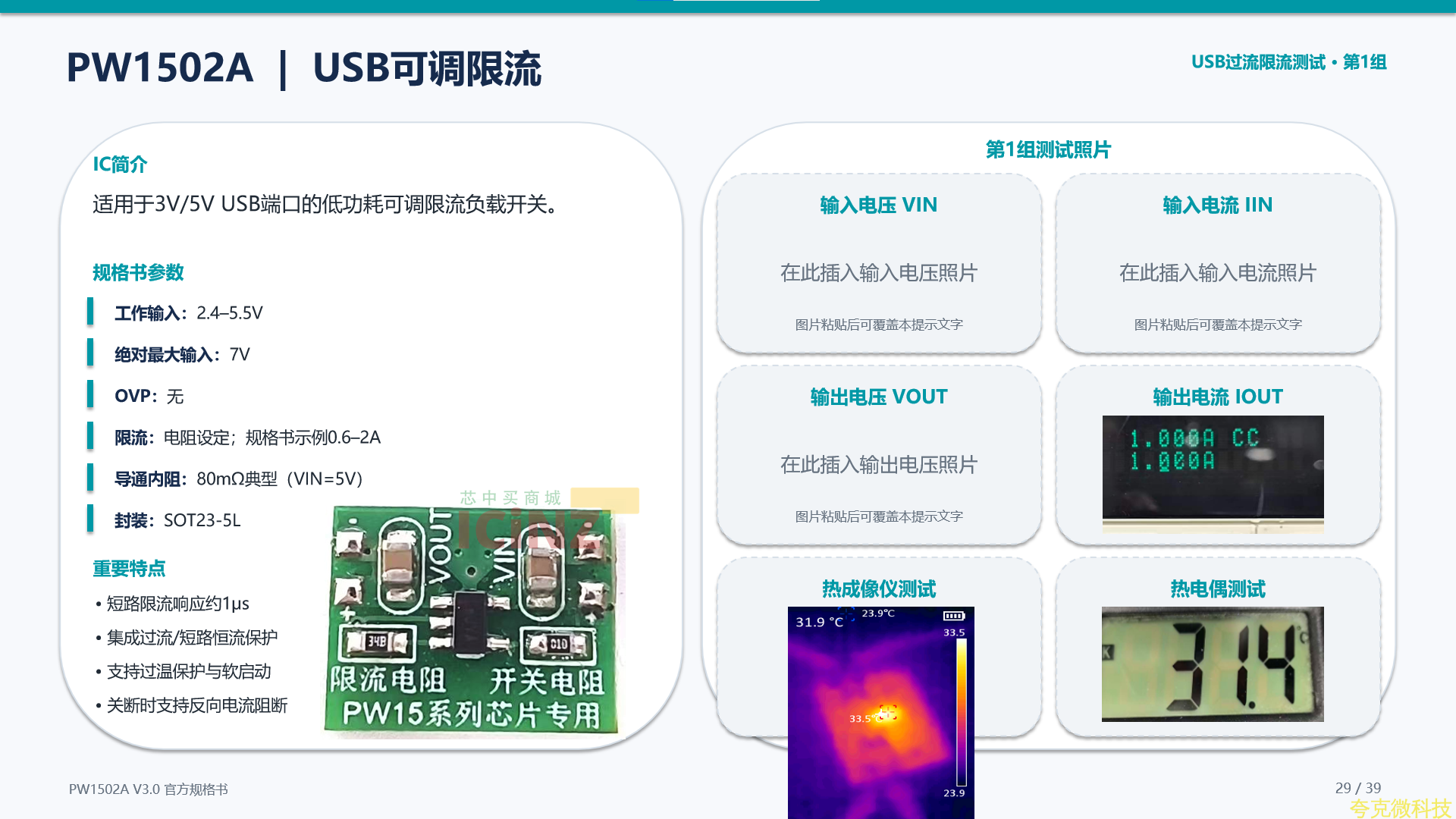

PW1502A | USB
可調限流
IC
簡介
適用於
3V/5V USB
端口的低功耗可調限流負載開關。
規格書蔘數
工作輸入：
2.4
–
5.5V
絶對最大輸入：
7V
OVP
：無
限流：電阻設定；規格書示例
0.6
–
2A
導通內阻：
80m
Ω典型（
VIN=5V
）
封裝：
SOT23-5L
重要特點
• 短路限流響應約
1
μ
s
• 集成過流
/
短路恆流保護
• 支持過溫保護與軟啟動
• 關斷時支持反曏電流阻斷

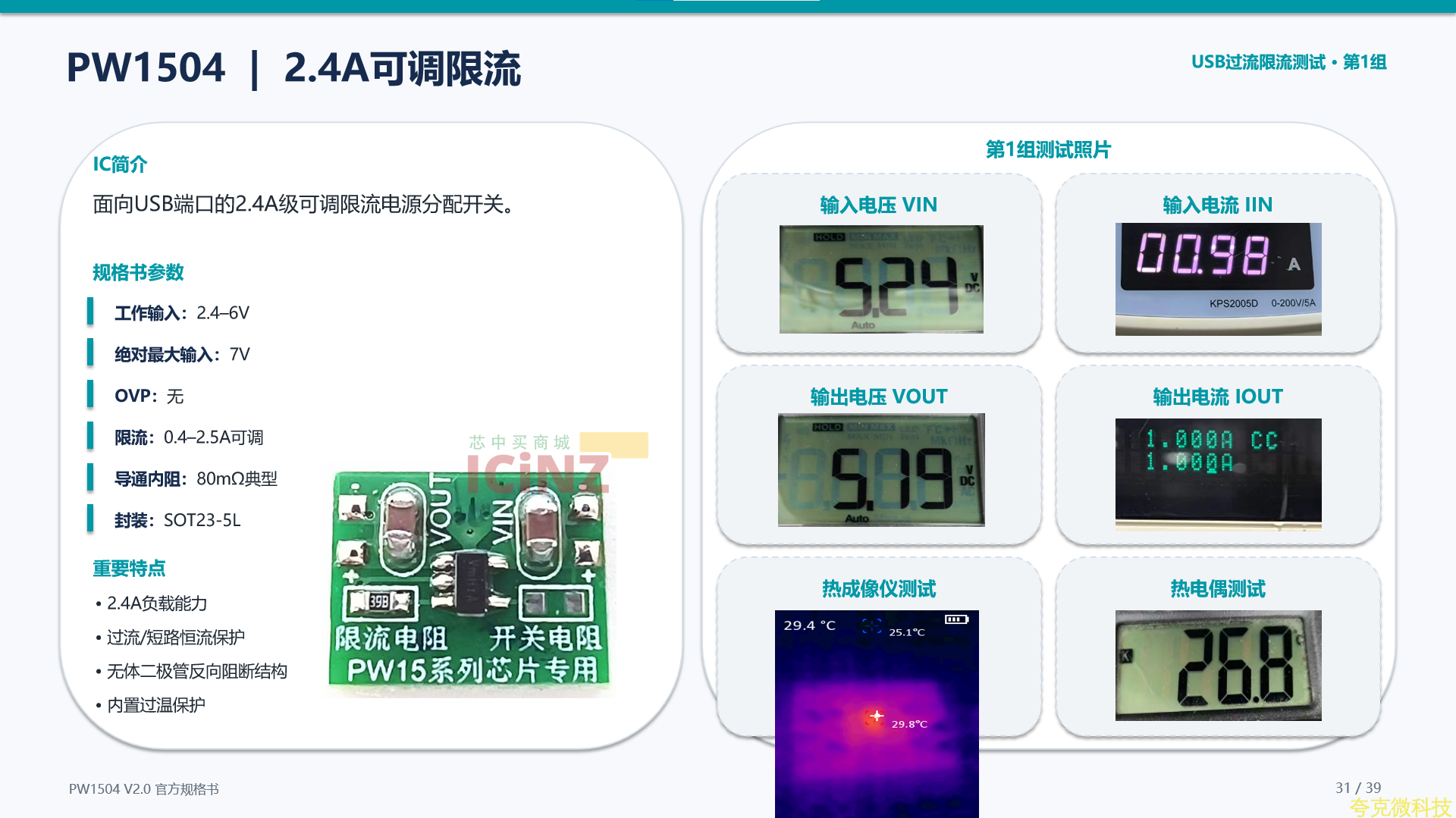

PW1504 | 2.4A
可調限流
IC
簡介
麵曏
USB
端口的
2.4A
級可調限流電源分配開關。
規格書蔘數
工作輸入：
2.4
–
6V
絶對最大輸入：
7V
OVP
：無
限流：
0.4
–
2.5A
可調
導通內阻：
80m
Ω典型
封裝：
SOT23-5L
重要特點
•
2.4A
負載能力
• 過流
/
短路恆流保護
• 無體二極管反曏阻斷結構
• 內置過溫保護

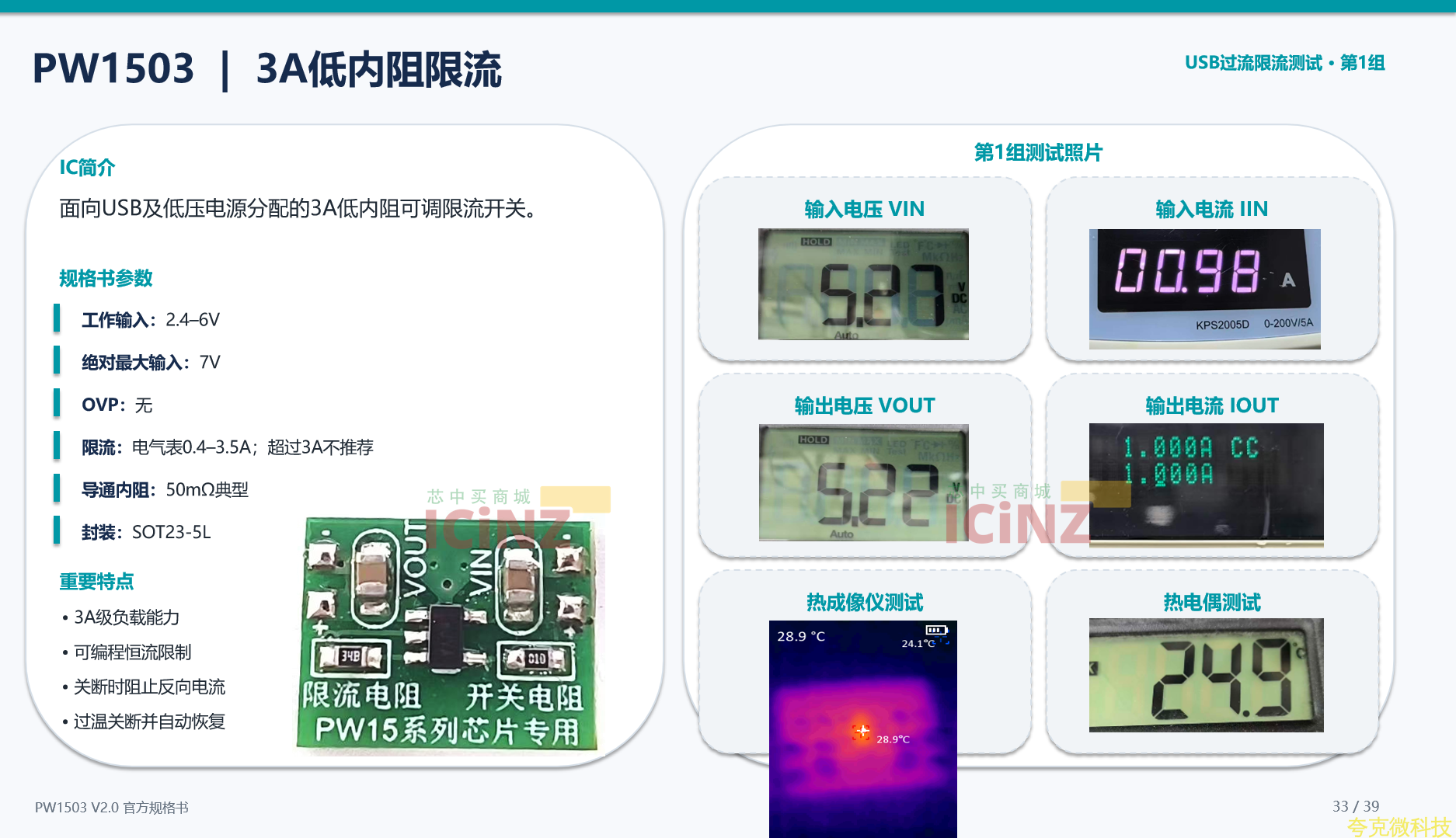

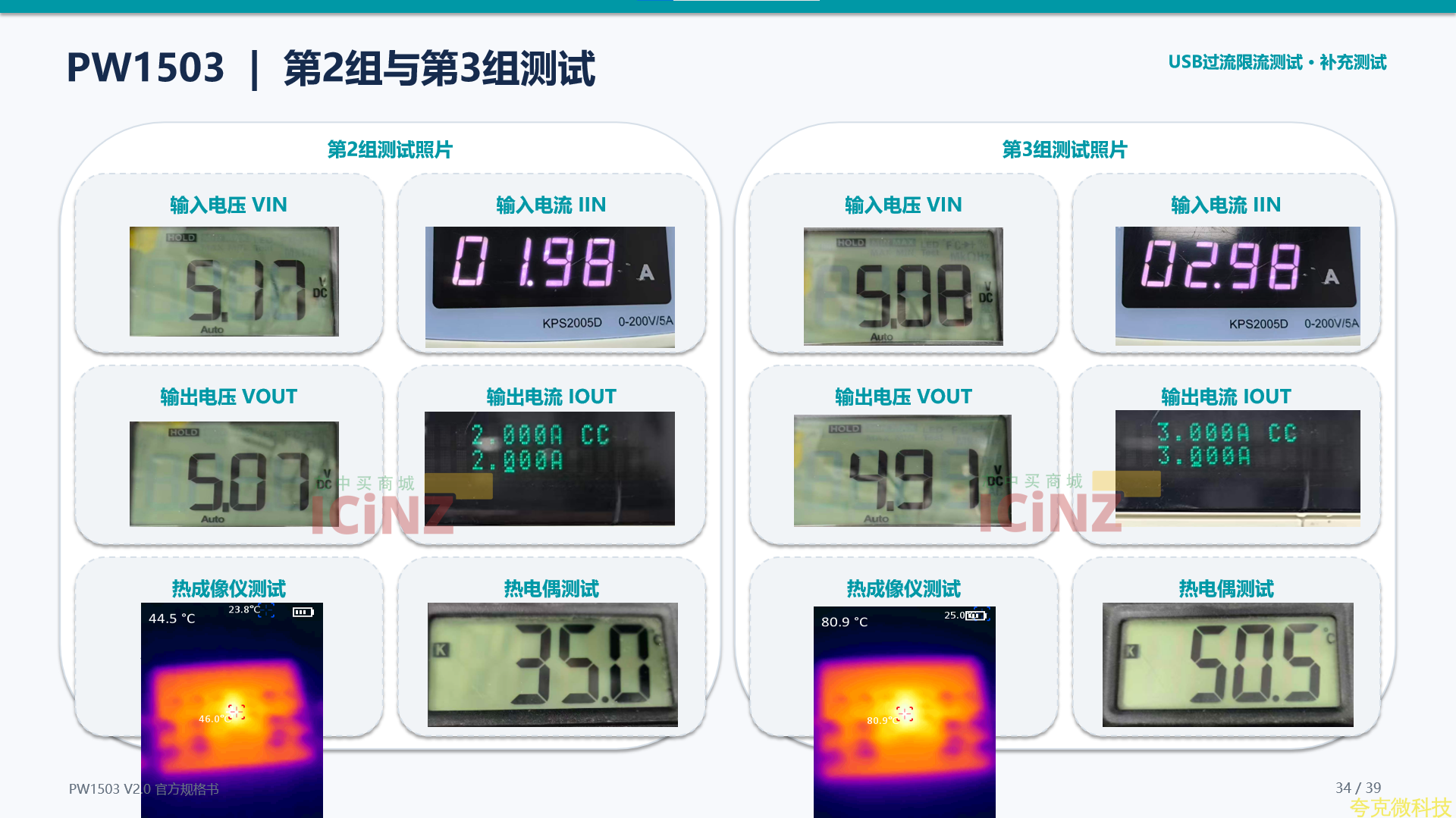

PW1503 | 3A
低內阻限流
IC
簡介
麵曏
USB
及低壓電源分配的
3A
低內阻可調限流開關。
規格書蔘數
工作輸入：
2.4
–
6V
絶對最大輸入：
7V
OVP
：無
限流：電氣錶
0.4
–
3.5A
；超過
3A
不推薦
導通內阻：
50m
Ω典型
封裝：
SOT23-5L
重要特點
•
3A
級負載能力
• 可編程恆流限製
• 關斷時阻止反曏電流
• 過溫關斷併自動恢複
PW1501 | 5A
級低內阻
OCP
IC
簡介
麵曏較大電流電源路徑的低內阻可調過流及防倒灌芯片。
規格書蔘數
工作輸入：
2.5
–
16V
（官網選型蔘數）
絶對最大輸入：未取得官方
PDF
，待確認
OVP
：無
OCP/
輸齣：可調；官網標示約
5A
等級
導通內阻：
30m
Ω（官網蔘數）
封裝：
QFN12
重要特點
•
NMOS
防倒灌結構
• 適閤較大電流電源路徑
• 限流範圍與精度需以
PDF
確認
• 其他保護功能不作擴展

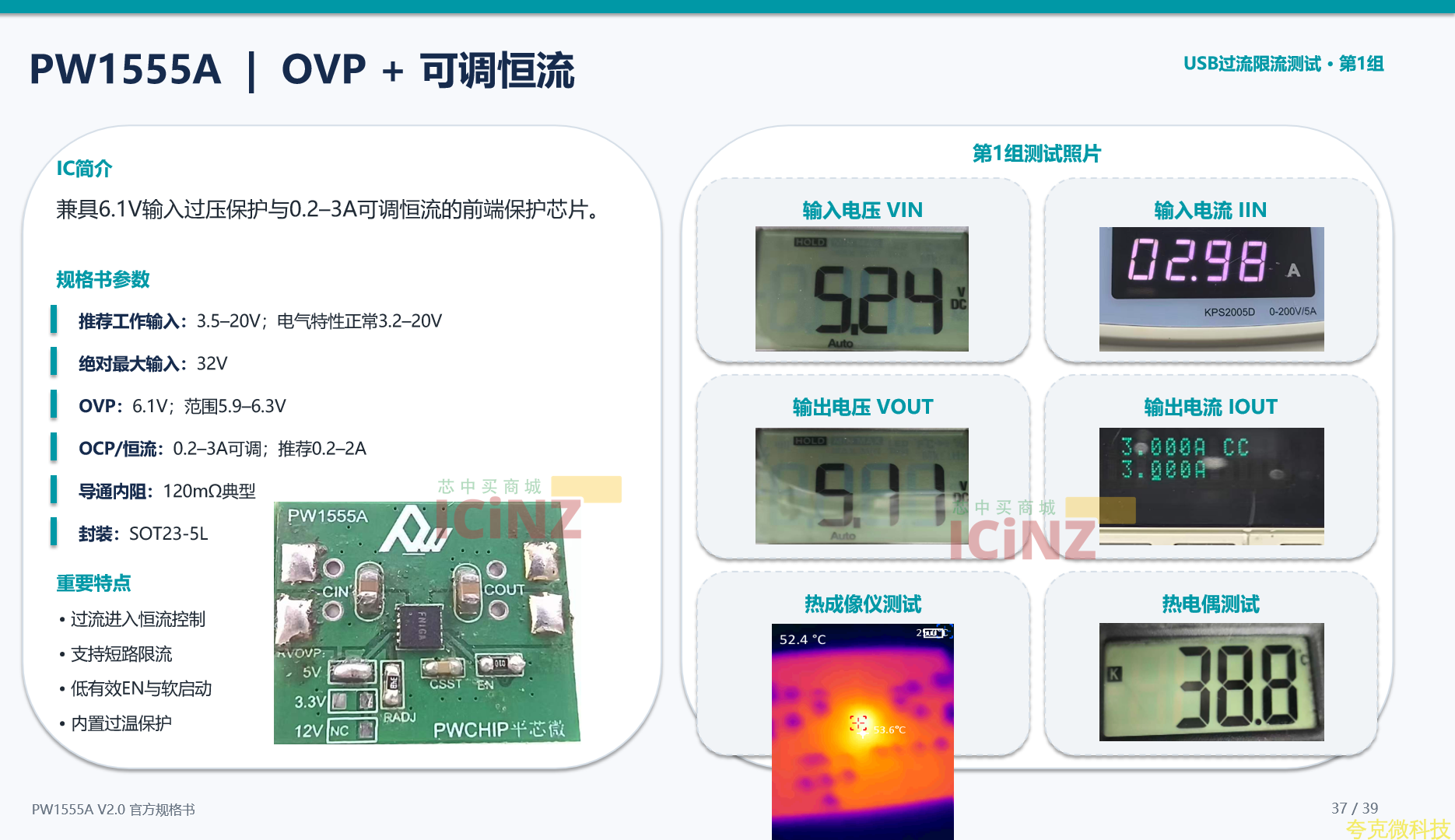

PW1555A | OVP +
可調恆流
IC
簡介
兼具
6.1V
輸入過壓保護與
0.2
–
3A
可調恆流的前端保護芯片。
規格書蔘數
推薦工作輸入：
3.5
–
20V
；電氣特性正常
3.2
–
20V
絶對最大輸入：
32V
OVP
：
6.1V
；範圍
5.9
–
6.3V
OCP/
恆流：
0.2
–
3A
可調；推薦
0.2
–
2A
導通內阻：
120m
Ω典型
封裝：
SOT23-5L
重要特點
• 過流進入恆流控製
• 支持短路限流
• 低有效
EN
與軟啟動
• 內置過溫保護
