OVP 芯片是什麽？與 TVS 、 ESD 芯片有什麽區彆？

普通USB 産品通常隻接受 5V 輸入。如果誤接 12V 、 20V 電源，或者快充電源異常輸齣高壓，後級充電 IC 、 MCU 和電池管理電路都可能損壞。 OVP 芯片的作用，就是在輸入電壓超過設定值時關閉內部 MOS ，隔離輸入和輸齣，保護後端電路。

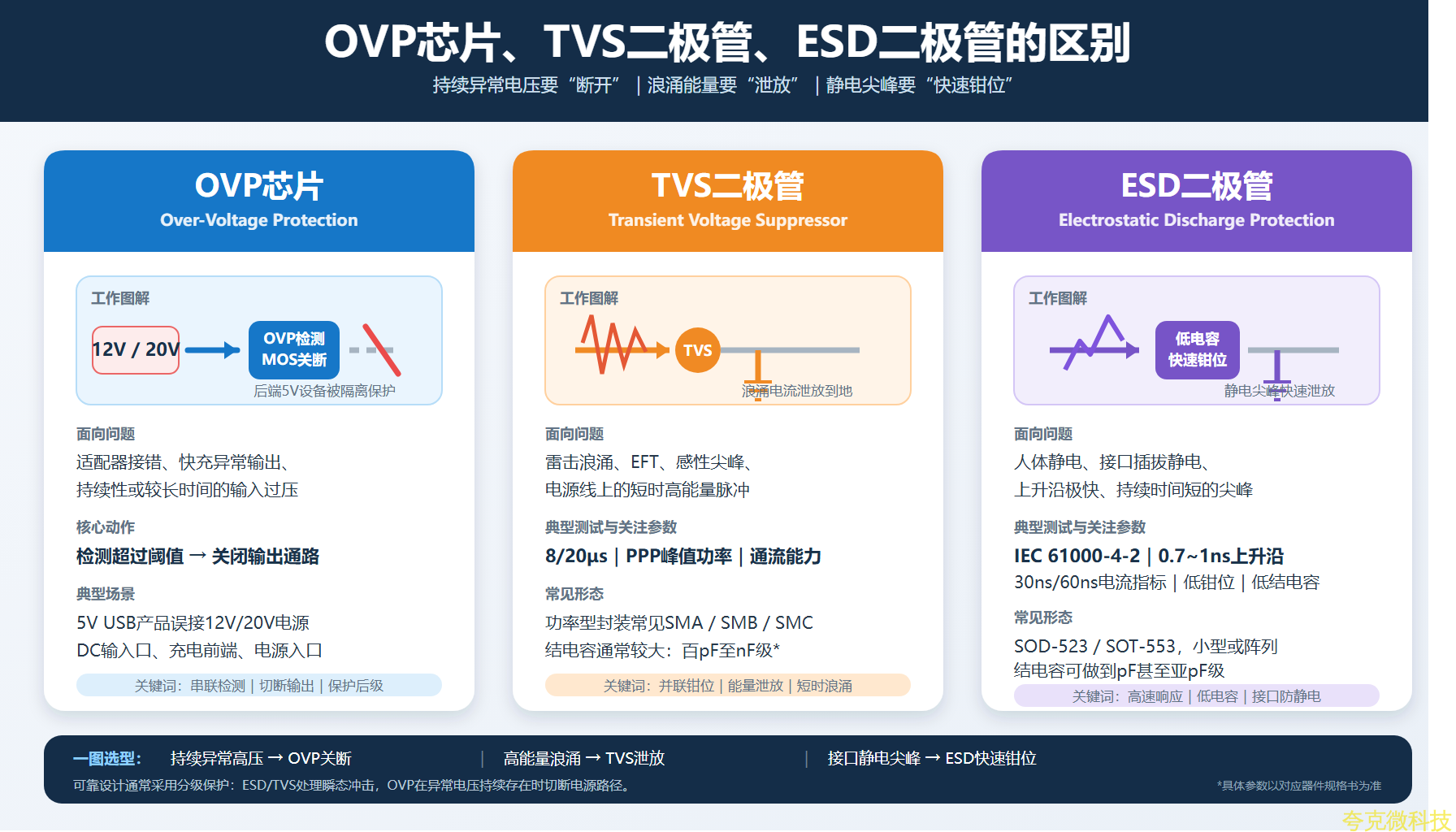

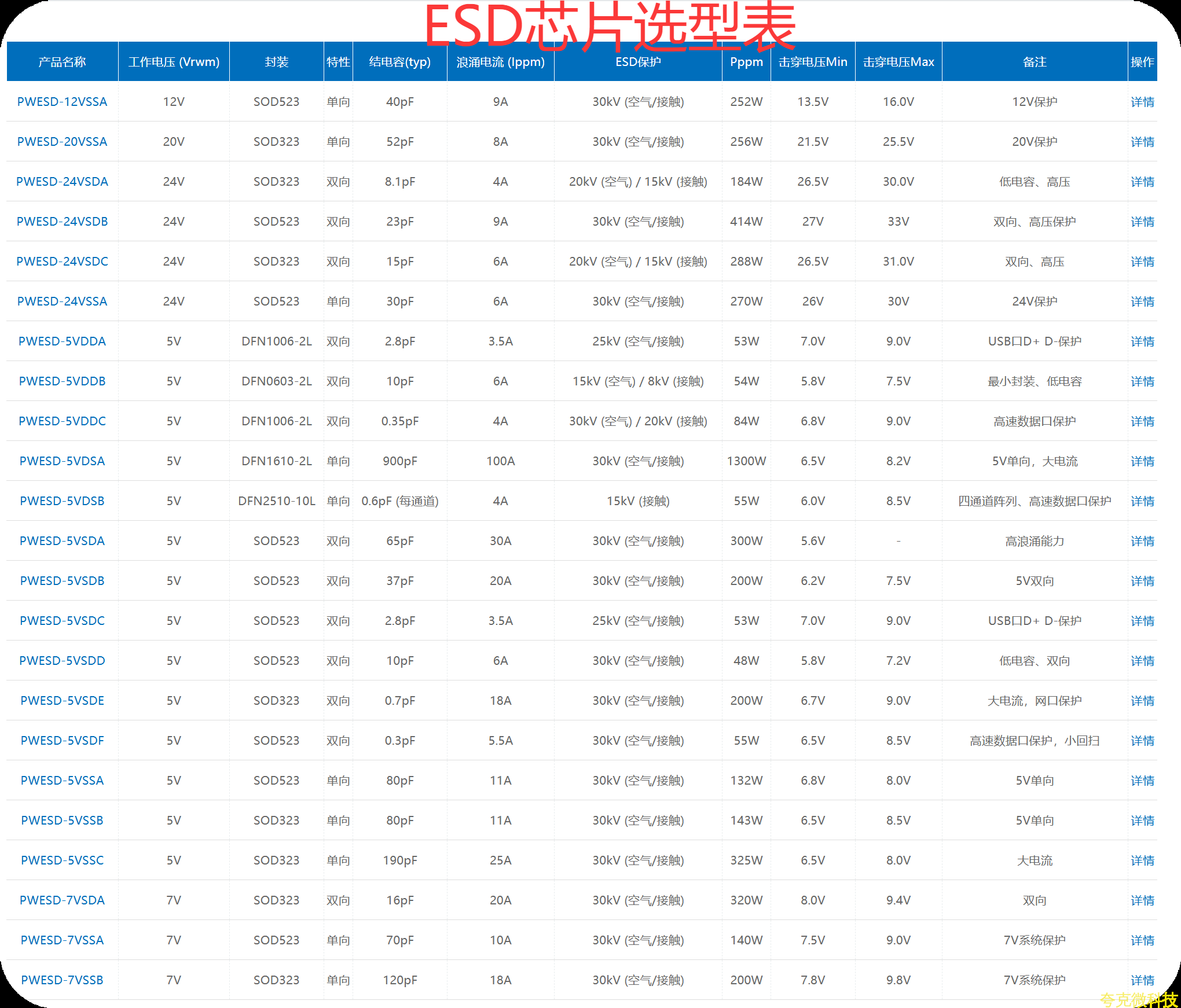

OVP 、 TVS 和 ESD 有什麽區彆？

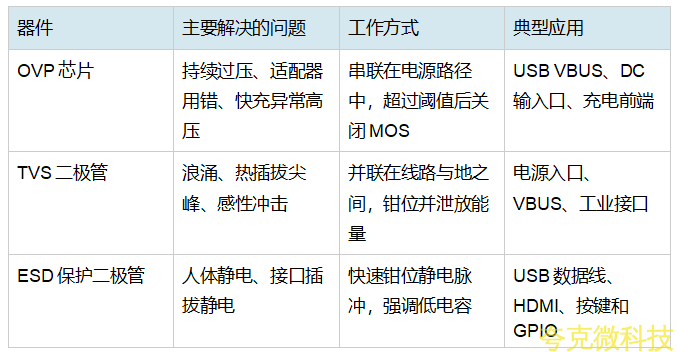

簡單理解：ESD 負責接口靜電， TVS 負責短時浪湧， OVP 負責持續高壓斷電。三者不是相互替代關繫。

TVS 主要處理 8/20 μ s 等短時間浪湧。當 5V 線路持續輸入 12V 或 20V 時， TVS 可能長時間導通併髮熱，不能代替 OVP 芯片。

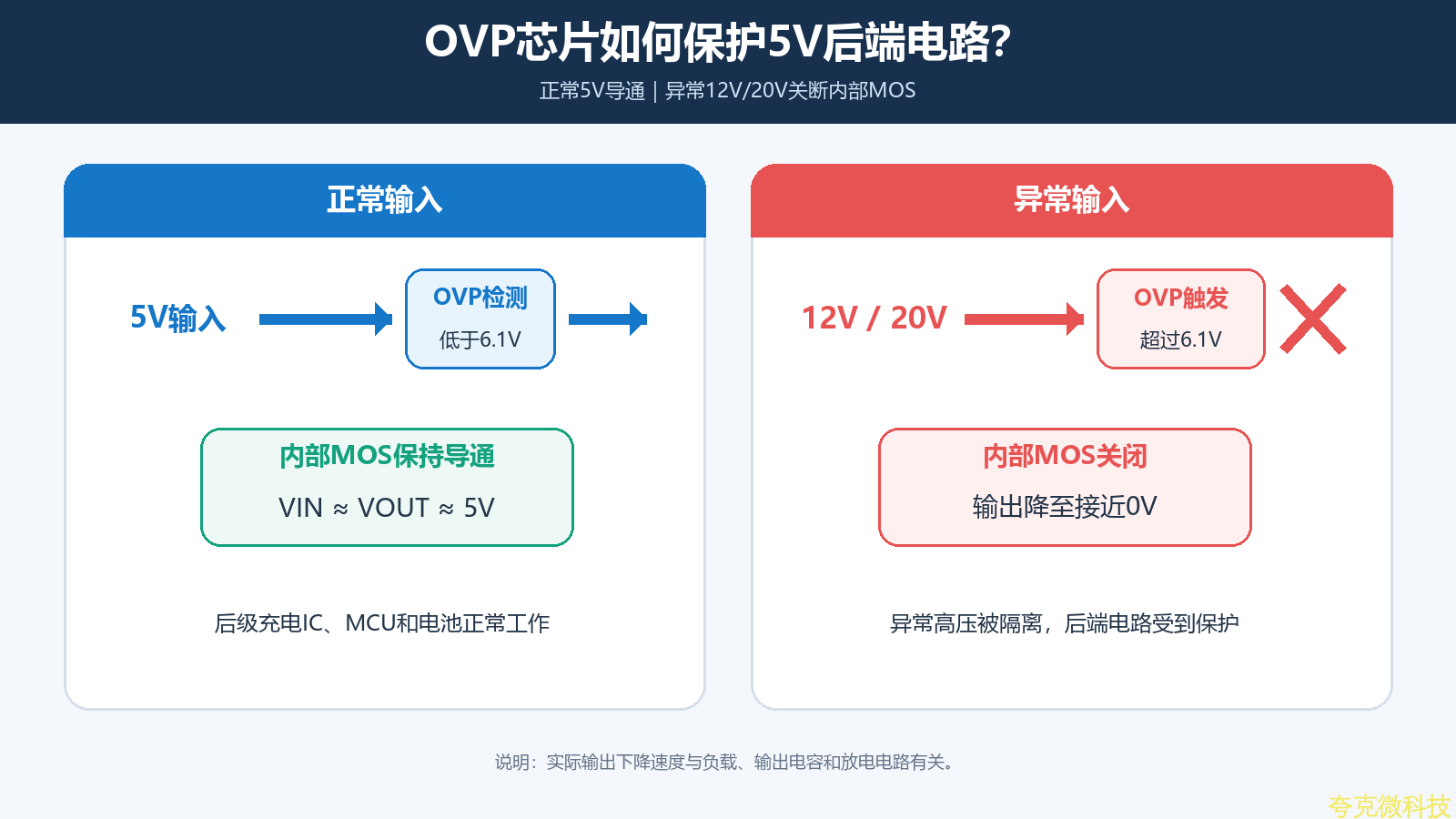

OVP 檢測到高壓後會關閉內部 MOS ，讓異常電壓無法繼續進入後級。因此，品牌 USB 産品常採用分級保護：

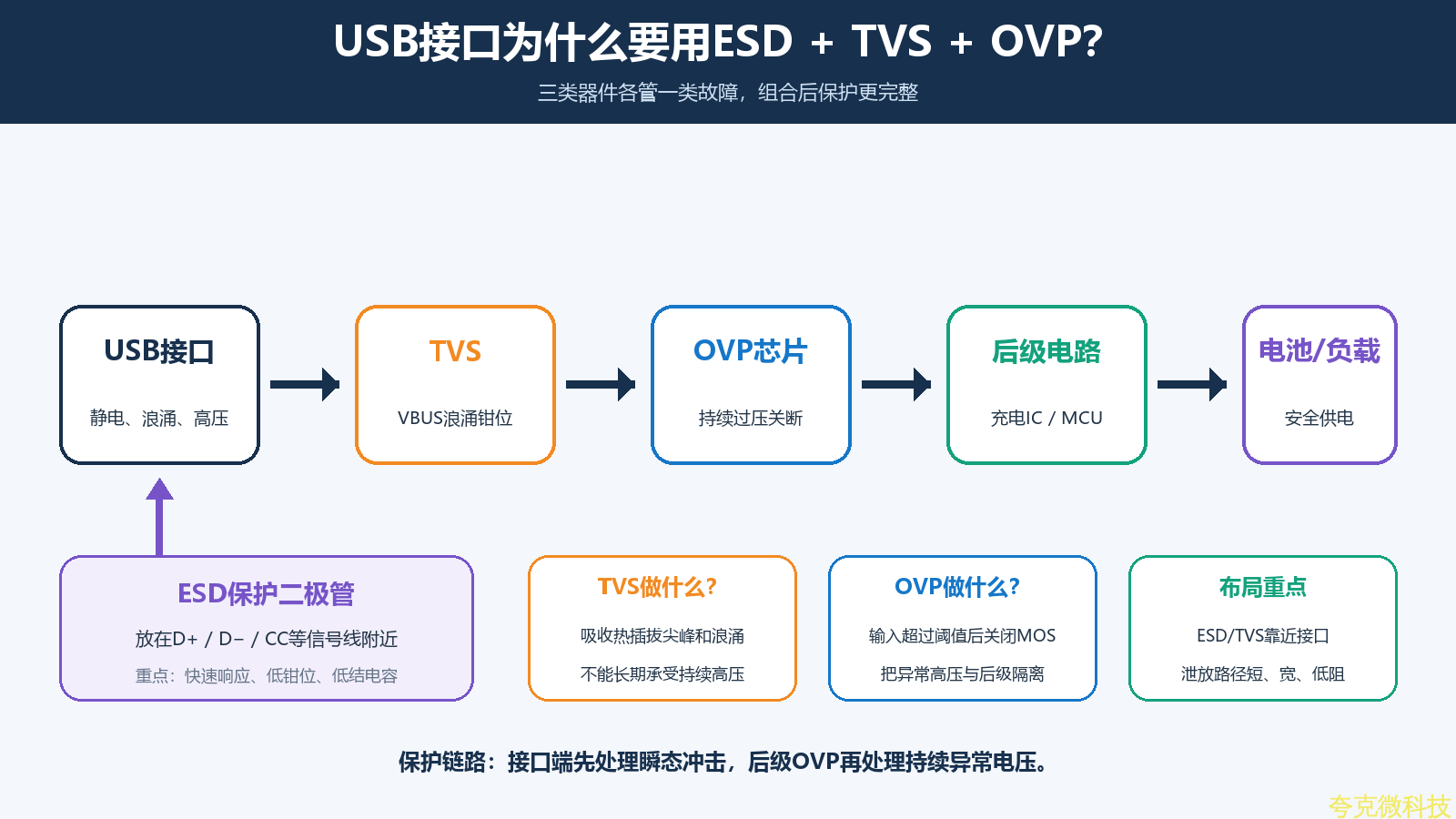

接口 → ESD/TVS 瞬態鉗位 → OVP 持續過壓隔離 → 後級電路

ESD 和 TVS 應盡量靠近接口，接地路徑要短而寬； OVP 則串聯在電源通路中。對於熱插拔尖峰較強的應用， TVS 與 OVP 配閤比單獨使用一種器件更可靠。

第一，耐壓不等於OVP 閾值。推薦工作電壓是芯片適閤長期工作的範圍， OVP 閾值是觸髮關斷的電壓，絶對最大耐壓隻是器件極限值。

第二，峰值電流不等於連續電流。例如PW2609A 規格書標示峰值 5A 、連續 3A ，不能按 5A 長期使用。

第三，不能隻看響應時間。PCB 寄生蔘數、輸入尖峰、 TVS 鉗位電壓、輸齣電容和 MOS 關斷過程都會影響後級實際承受的電壓。

第四，要確認故障恢複方式。自動恢複、恆流、打嗝重試和鎖存關斷適閤的産品不衕。

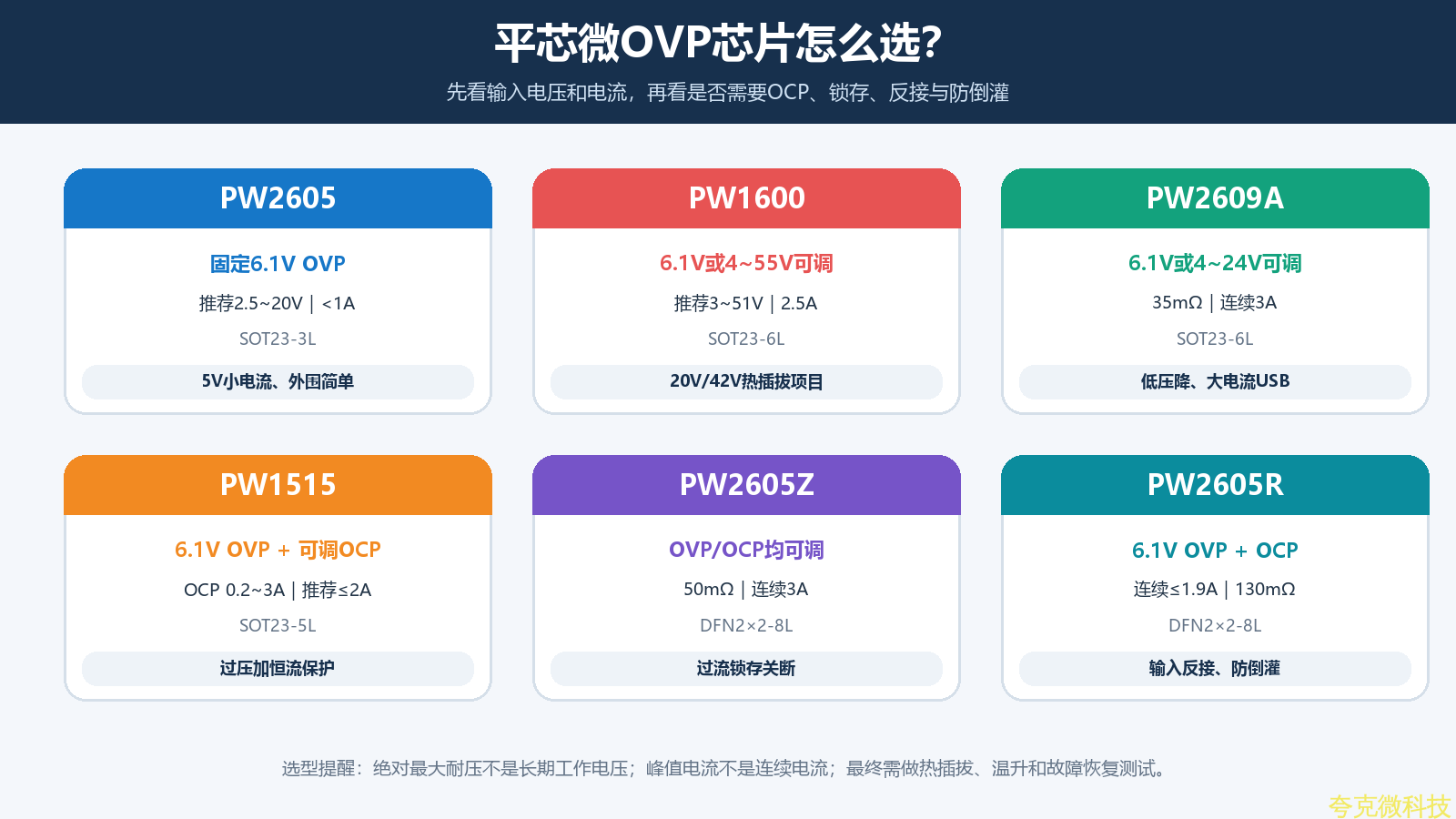

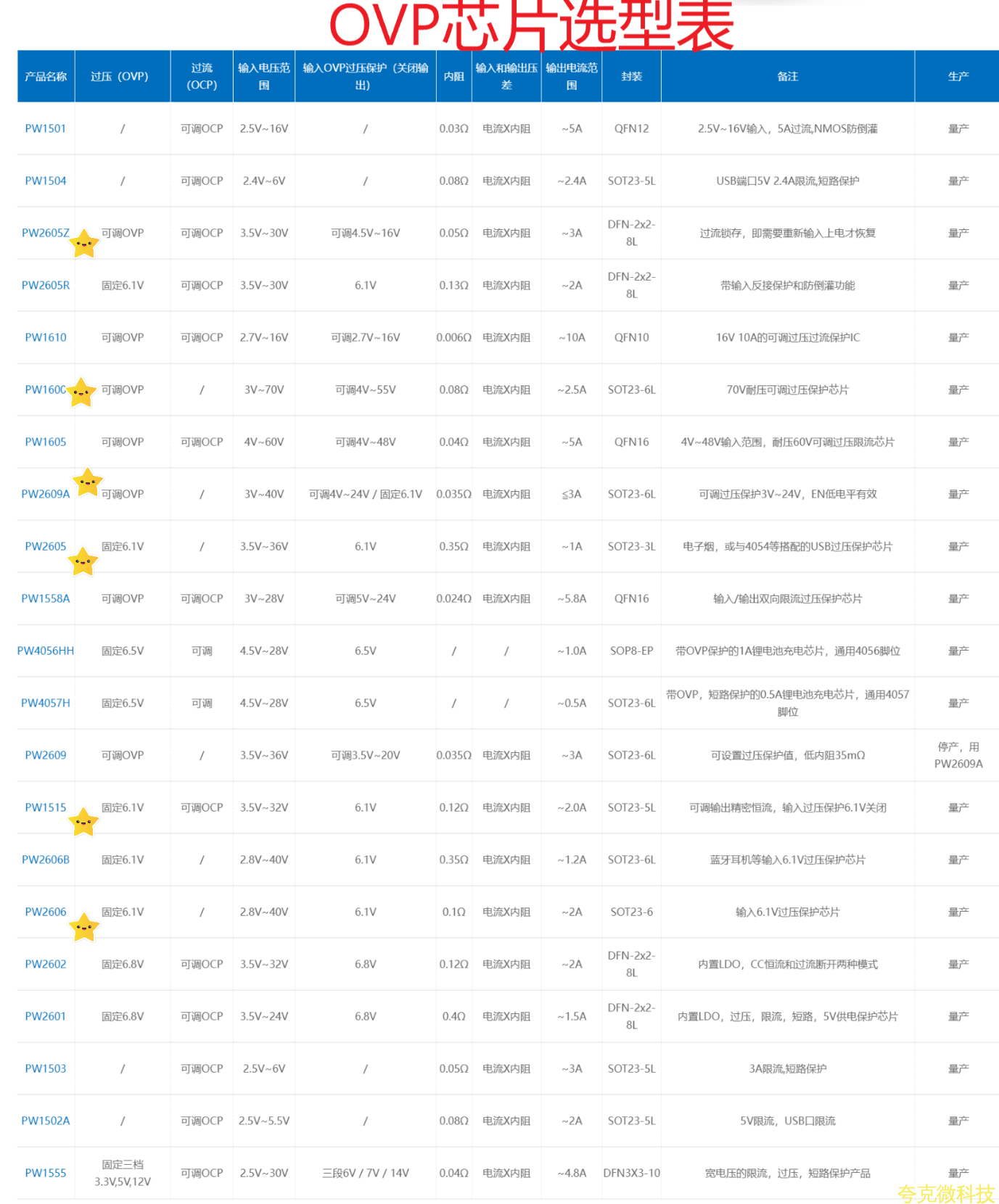

普通5V 輸入、負載小於 1A ，可關註 PW2605 ；需要 3A 連續電流和較低壓降，可關註 PW2609A ；客戶要求 42V 異常輸入、熱插拔測試，可重點評估 PW1600 。

需要過壓加恆流保護，可關註PW1515 ；希望過流後鎖存關斷，可選擇 PW2605Z ；需要輸入反接和防倒灌，可選擇 PW2605R 。

PW1600支持 42V 熱插拔蔘考電路，歐洲玩具必鬚耐 42V 項目的可靠性測試要求。

OVP 芯片的核心不是簡單鉗位，而是在輸入電壓異常時斷開電源路徑。 TVS 和 ESD 處理瞬態衝擊， OVP 處理持續過壓，三者配閤纔能形成更完整的接口保護。

選擇平芯微OVP 芯片時，需要提供正常輸入電壓、最高異常電壓、負載電流、後級耐壓、封裝要求和故障恢複方式，再匹配閤適型號，併完成熱插拔、浪湧、溫陞和恢複測試。
