USB 電源入口保護芯片
過壓保護 OVP ·
過流限流
OCP
麵曏電子工程師與採購選型的一站式産品展示
查看 OVP 芯片查看 OCP 芯片
8 款 OVP 過壓保護
6 款 OCP 過流限流
14 款 款芯片總計

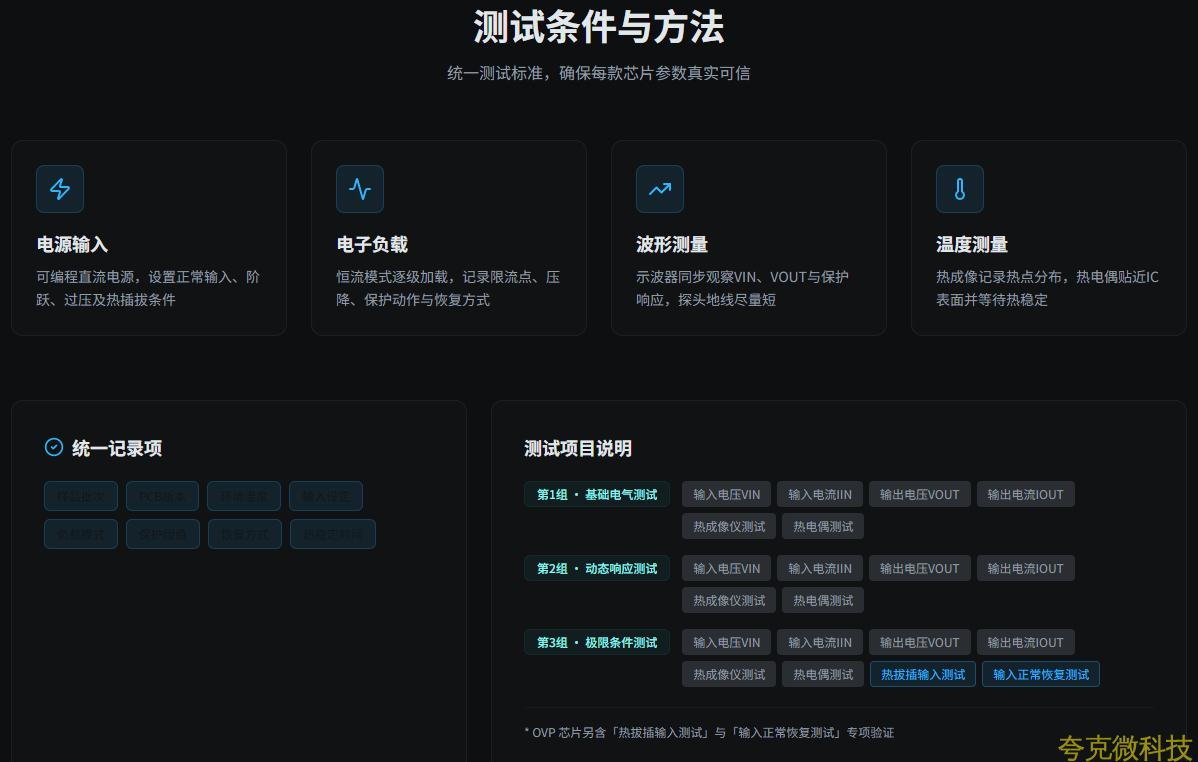

測試條件與方法
統一測試標準，確保每款芯片蔘數真實可信
電源輸入
可編程直流電源，設置正常輸入、階躍、過壓及熱插拔條件
電子負載
恆流模式逐級加載，記録限流點、壓降、保護動作與恢複方式
波形測量
示波器衕步觀察
VIN
、
VOUT
與保護響應，探頭地線盡量短
溫度測量
熱成像記録熱點分佈，熱電偶貼近
IC
錶麵併等待熱穩定
統一記録項
樣品批次
PCB
版本環境溫度輸入設定負載模式保護閾值恢複方式熱穩定時間
測試項目説明
第
1
組 ·
基礎電氣測試
輸入電壓
VIN
輸入電流
IIN
輸齣電壓
VOUT
輸齣電流
IOUT
熱成像儀測試熱電偶測試
第
2
組 ·
動態響應測試
輸入電壓
VIN
輸入電流
IIN
輸齣電壓
VOUT
輸齣電流
IOUT
熱成像儀測試熱電偶測試
第
3
組 ·
極限條件測試
輸入電壓
VIN
輸入電流
IIN
輸齣電壓
VOUT
輸齣電流
IOUT
熱成像儀測試熱電偶測試熱拔插輸入測試輸入正常恢複測試
* OVP
芯片另含「熱拔插輸入測試」與「輸入正常恢複測試」專項驗證
過壓保護芯片繫列
覆蓋 3V
至
55V
寬壓輸入場景，響應低至
50ns
，爲
USB
電源入口提供可靠的過壓防護
8
款芯片

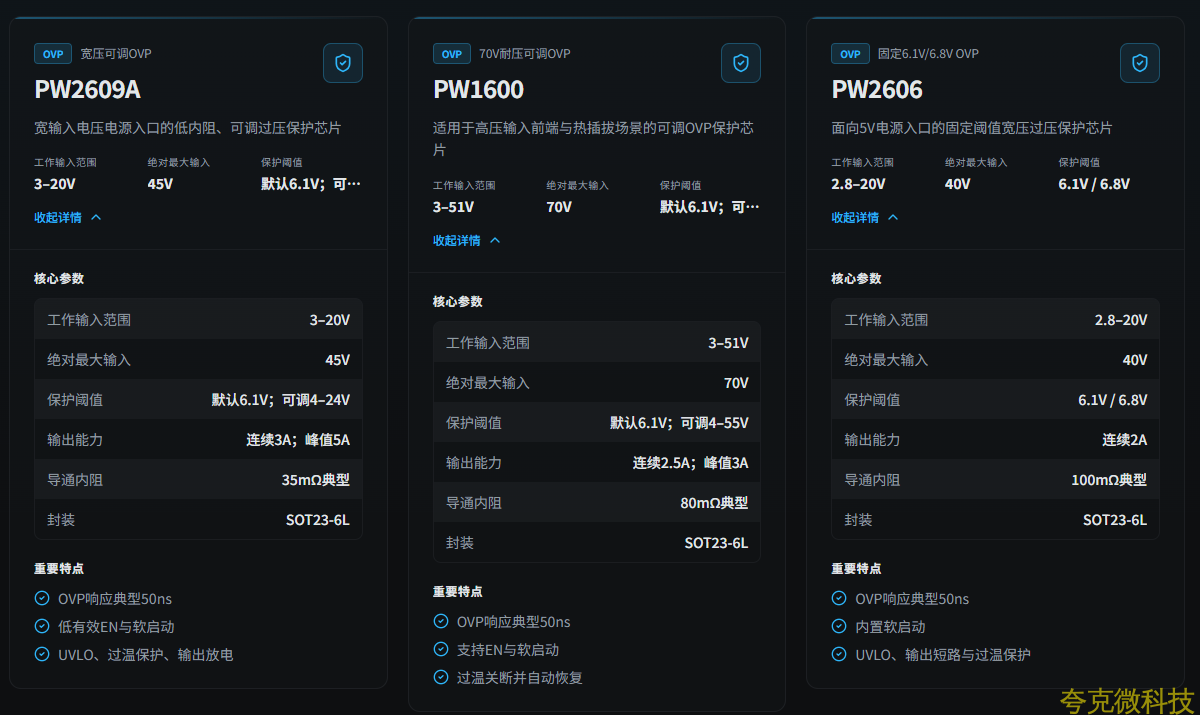

PW2609A
寬輸入電壓電源入口的低內阻、可調過壓保護芯片
工作輸入範圍 3–20V
絶對最大輸入 45V
保護閾值
默認6.1V
；可調
4–24V
核心蔘數
工作輸入範圍
3
–
20V
絶對最大輸入
45V
保護閾值默認
6.1V
；可調
4
–
24V
輸齣能力
連續
3A
；峰值
5A
導通內阻
35m
Ω典型
封裝
SOT23-6L
重要特點
OVP
響應典型
50ns
低有效
EN
與軟啟動
UVLO
、過溫保護、輸齣放電
PW1600
適用於高壓輸入前端與熱插拔場景的可調OVP
保護芯片
工作輸入範圍 3–51V
絶對最大輸入 70V
保護閾值
默認6.1V
；可調
4–55V
核心蔘數
工作輸入範圍
3
–
51V
絶對最大輸入
70V
保護閾值
默認
6.1V
；可調
4
–
55V
輸齣能力
連續
2.5A
；峰值
3A
導通內阻
80m
Ω典型
封裝
SOT23-6L
重要特點
OVP
響應典型
50ns
支持
EN
與軟啟動
過溫關斷併自動恢複
PW2606
麵曏5V
電源入口的固定閾值寬壓過壓保護芯片
工作輸入範圍 2.8–20V
絶對最大輸入 40V
保護閾值 6.1V / 6.8V
核心蔘數
工作輸入範圍
2.8
–
20V
絶對最大輸入
40V
保護閾值
6.1V / 6.8V
輸齣能力
連續
2A
導通內阻
100m
Ω典型
封裝
SOT23-6L
重要特點
OVP
響應典型
50ns
內置軟啟動
UVLO
、輸齣短路與過溫保護

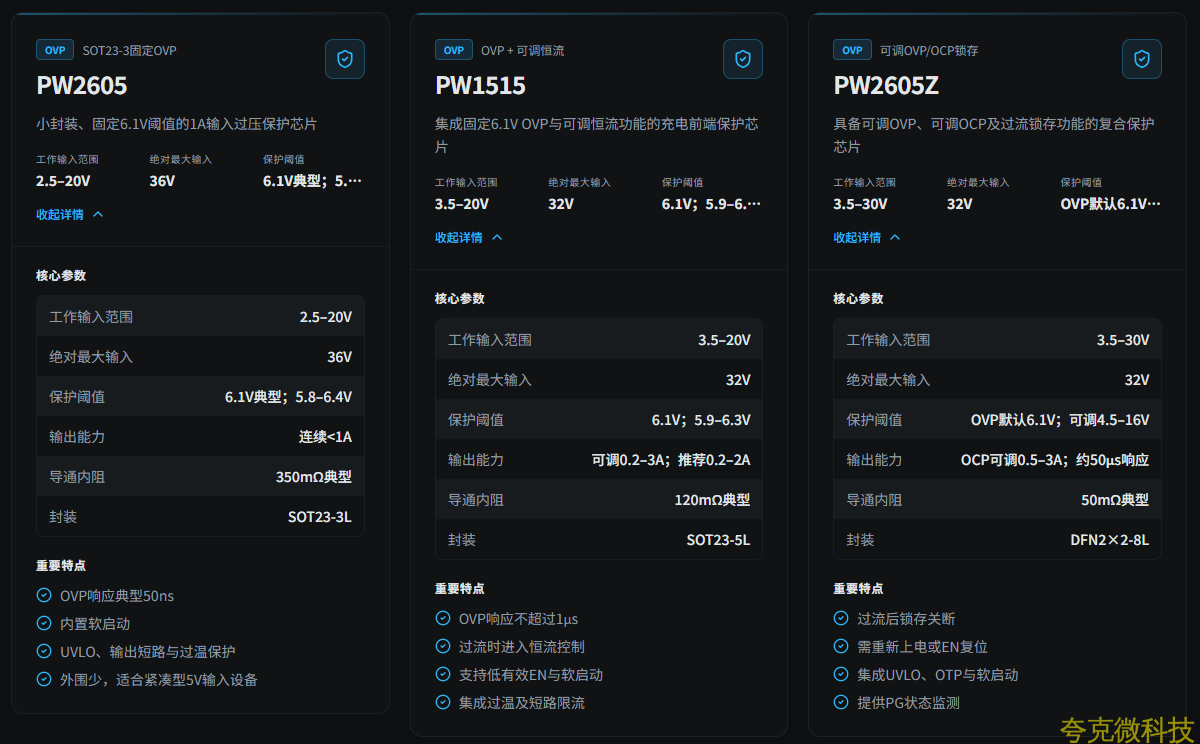

PW2605
小封裝、固定6.1V
閾值的
1A
輸入過壓保護芯片
工作輸入範圍 2.5–20V
絶對最大輸入 36V
保護閾值 6.1V
典型；
5.8–6.4V
核心蔘數
工作輸入範圍
2.5
–
20V
絶對最大輸入
36V
保護閾值
6.1V
典型；
5.8
–
6.4V
輸齣能力
連續
<1A
導通內阻
350m
Ω典型
封裝
SOT23-3L
重要特點
OVP
響應典型
50ns
內置軟啟動
UVLO
、輸齣短路與過溫保護
外圍少，適閤緊湊型
5V
輸入設備
PW1515
集成固定6.1V OVP
與可調恆流功能的充電前端保護芯片
工作輸入範圍 3.5–20V
絶對最大輸入 32V
保護閾值 6.1V
；
5.9–6.3V
核心蔘數
工作輸入範圍
3.5
–
20V
絶對最大輸入
32V
保護閾值
6.1V
；
5.9
–
6.3V
輸齣能力
可調
0.2
–
3A
；推薦
0.2
–
2A
導通內阻
120m
Ω典型
封裝
SOT23-5L
重要特點
OVP
響應不超過
1
μ
s
過流時進入恆流控製
支持低有效
EN
與軟啟動
集成過溫及短路限流
PW2605Z
具備可調OVP
、可調
OCP
及過流鎖存功能的複閤保護芯片
工作輸入範圍 3.5–30V
絶對最大輸入 32V
保護閾值 OVP
默認
6.1V
；可調
4.5–16V
核心蔘數
工作輸入範圍
3.5
–
30V
絶對最大輸入
32V
保護閾值
OVP
默認
6.1V
；可調
4.5
–
16V
輸齣能力
OCP
可調
0.5
–
3A
；約
50
μ
s
響應
導通內阻
50m
Ω典型
封裝
DFN2
×
2-8L
重要特點
過流後鎖存關斷
需重新上電或
EN
複位
集成
UVLO
、
OTP
與軟啟動
提供
PG
狀態監測

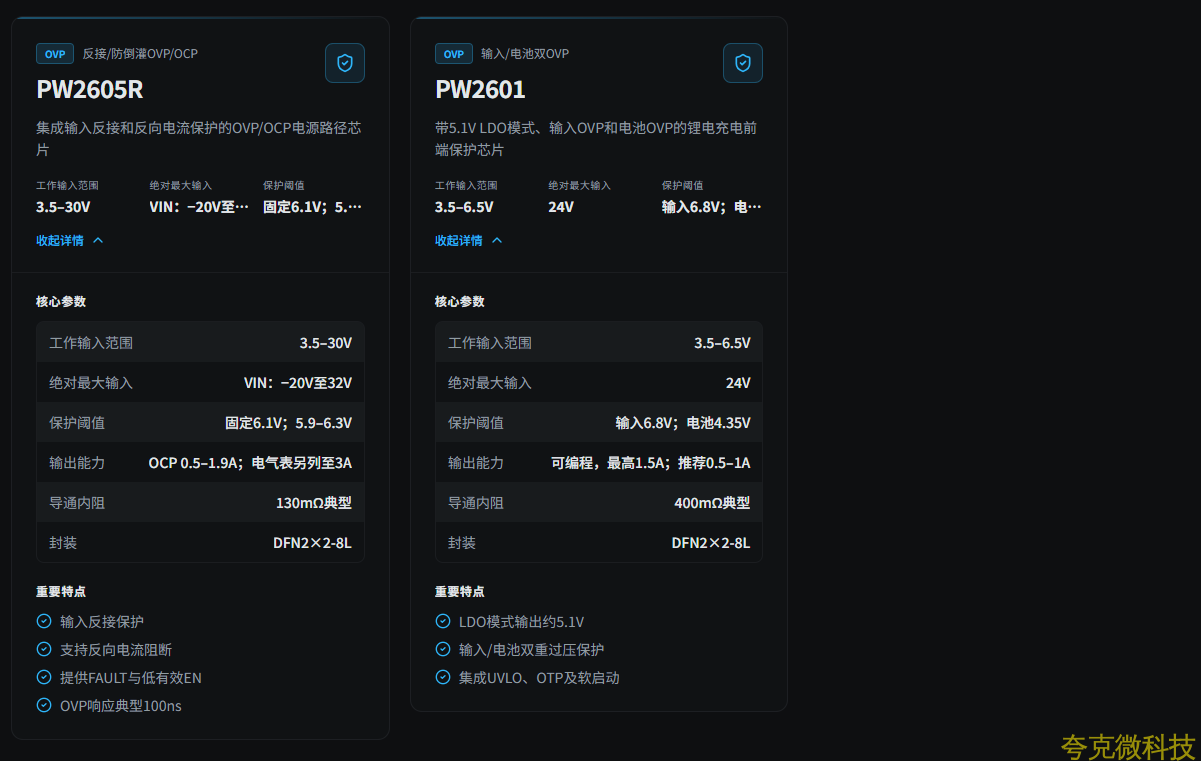

PW2605R
集成輸入反接和反曏電流保護的OVP/OCP
電源路徑芯片
工作輸入範圍 3.5–30V
絶對最大輸入 VIN
：
−20V
至
32V
保護閾值
固定6.1V
；
5.9–6.3V
核心蔘數
工作輸入範圍
3.5
–
30V
絶對最大輸入
VIN
：−
20V
至
32V
保護閾值
固定
6.1V
；
5.9
–
6.3V
輸齣能力
OCP 0.5
–
1.9A
；電氣錶另列至
3A
導通內阻
130m
Ω典型
封裝
DFN2
×
2-8L
重要特點
輸入反接保護
支持反曏電流阻斷
提供
FAULT
與低有效
EN
OVP
響應典型
100ns
PW2601
帶5.1V LDO
模式、輸入
OVP
和電池
OVP
的鋰電充電前端保護芯片
工作輸入範圍 3.5–6.5V
絶對最大輸入 24V
保護閾值
輸入6.8V
；電池
4.35V
核心蔘數
工作輸入範圍
3.5
–
6.5V
絶對最大輸入
24V
保護閾值
輸入
6.8V
；電池
4.35V
輸齣能力
可編程，最高
1.5A
；推薦
0.5
–
1A
導通內阻
400m
Ω典型
封裝
DFN2
×
2-8L
重要特點
LDO
模式輸齣約
5.1V
輸入
/
電池雙重過壓保護
集成
UVLO
、
OTP
及軟啟動
過流限流芯片繫列
從 0.4A
到
5A
全量程覆蓋，低導通內阻設計，爲
USB
端口與低壓電源分配提供精準限流保護
5
款芯片

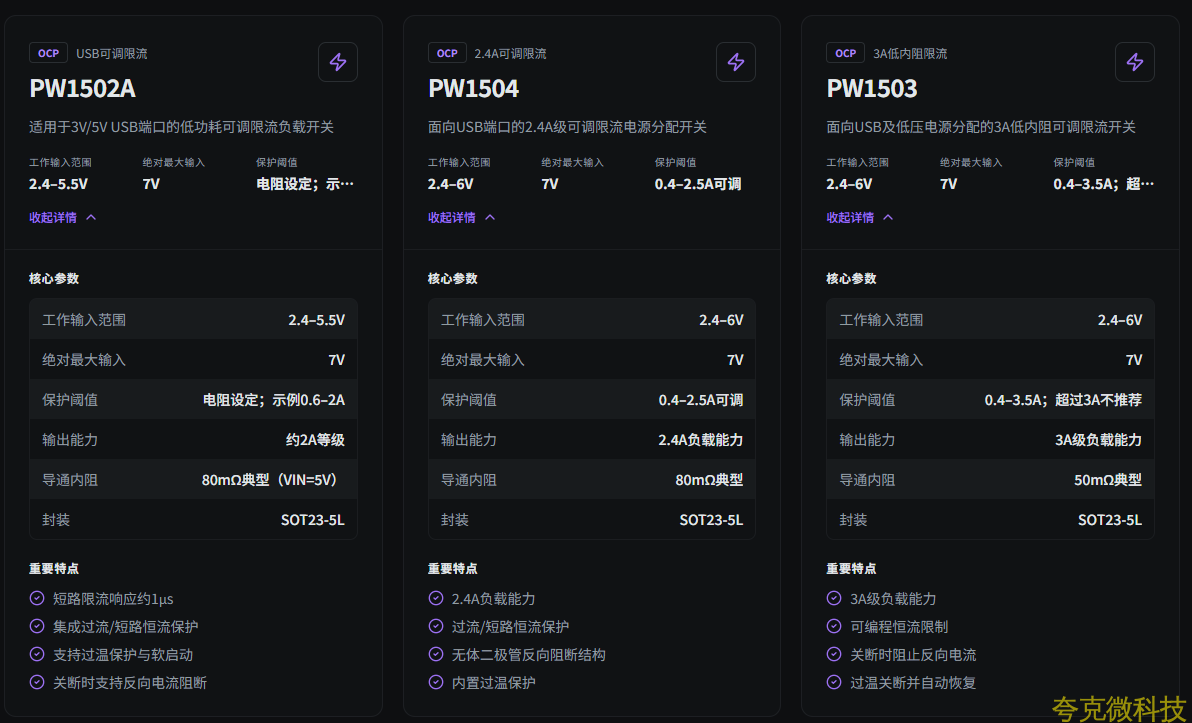

PW1502A
適用於3V/5V USB
端口的低功耗可調限流負載開關
工作輸入範圍 2.4–5.5V
絶對最大輸入 7V
保護閾值
電阻設定；示例0.6–2A
核心蔘數
工作輸入範圍
2.4
–
5.5V
絶對最大輸入
7V
保護閾值
電阻設定；示例
0.6
–
2A
輸齣能力
約
2A
等級
導通內阻
80m
Ω典型（
VIN=5V
）
封裝
SOT23-5L
重要特點
短路限流響應約
1
μ
s
集成過流
/
短路恆流保護
支持過溫保護與軟啟動
關斷時支持反曏電流阻斷
PW1504
麵曏USB
端口的
2.4A
級可調限流電源分配開關
工作輸入範圍 2.4–6V
絶對最大輸入 7V
保護閾值 0.4–2.5A
可調
核心蔘數
工作輸入範圍
2.4
–
6V
絶對最大輸入
7V
保護閾值
0.4
–
2.5A
可調
輸齣能力
2.4A
負載能力
導通內阻
80m
Ω典型
封裝
SOT23-5L
重要特點
2.4A
負載能力
過流
/
短路恆流保護
無體二極管反曏阻斷結構
內置過溫保護
PW1503
麵曏USB
及低壓電源分配的
3A
低內阻可調限流開關
工作輸入範圍 2.4–6V
絶對最大輸入 7V
保護閾值 0.4–3.5A
；超過
3A
不推薦
核心蔘數
工作輸入範圍
2.4
–
6V
絶對最大輸
入
7V
保護閾值
0.4
–
3.5A
；超過
3A
不推薦
輸齣能力
3A
級負載能力
導通內阻
50m
Ω典型
封裝
SOT23-5L
重要特點
3A
級負載能力
可編程恆流限製
關斷時阻止反曏電流
過溫關斷併自動恢複

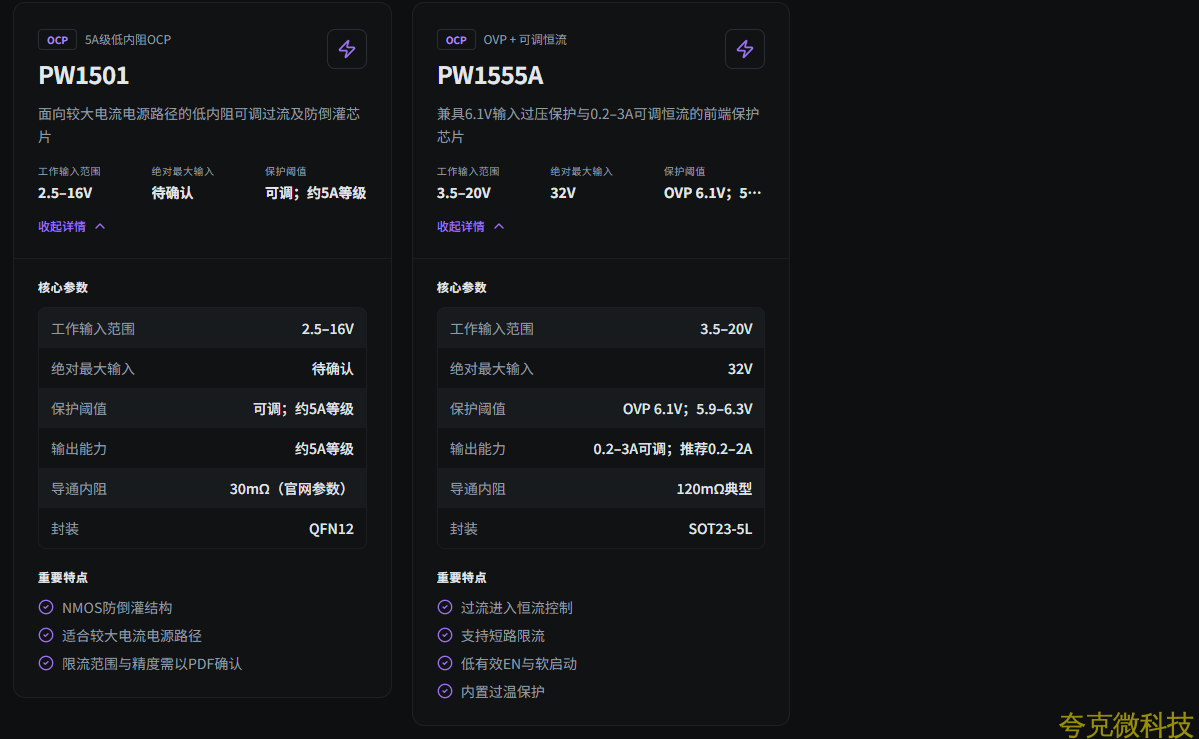

PW1501
麵曏較大電流電源路徑的低內阻可調過流及防倒灌芯片
工作輸入範圍 2.5–16V
絶對最大輸入
待確認
保護閾值
可調；約5A
等級
核心蔘數
工作輸入範圍
2.5
–
16V
絶對最大輸入
待確認
保護閾值
可調；約
5A
等級
輸齣能力
約
5A
等級
導通內阻
30m
Ω（官網蔘數）
封裝
QFN12
重要特點
NMOS
防倒灌結構
適閤較大電流電源路徑
限流範圍與精度需以
PDF
確認
PW1555A
兼具6.1V
輸入過壓保護與
0.2–3A
可調恆流的前端保護芯片
工作輸入範圍 3.5–20V
絶對最大輸入 32V
保護閾值 OVP 6.1V
；
5.9–6.3V
核心蔘數
工作輸入範圍
3.5
–
20V
絶對最大輸入
32V
保護閾值
OVP 6.1V
；
5.9
–
6.3V
輸齣能力
0.2
–
3A
可調；推薦
0.2
–
2A
導通內阻
120m
Ω典型
封裝
SOT23-5L
重要特點
過流進入恆流控製
支持短路限流
低有效
EN
與軟啟動
內置過溫保護
