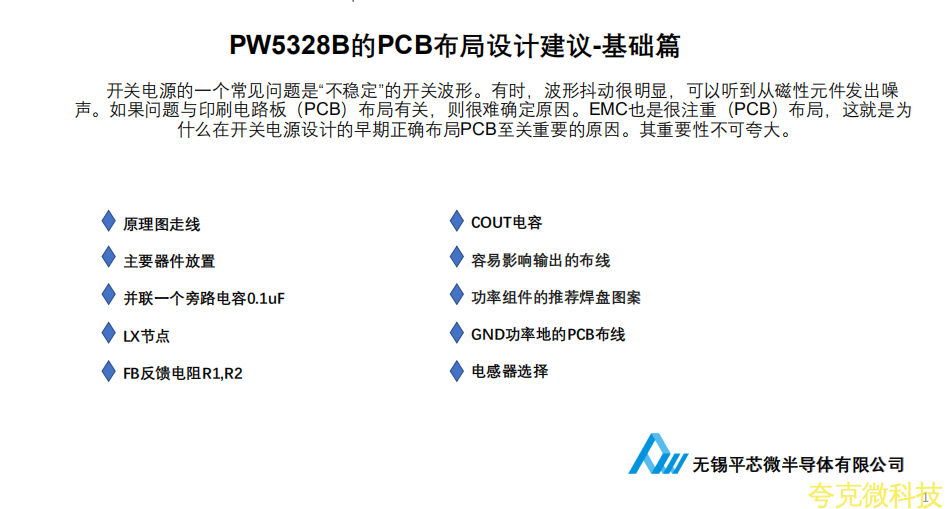

開關電源的一箇常見問題是“不穩定”的開關波形。有時,波形抖動很明顯,可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆(PCB)佈局有關,則很難確定原因。EMC也是很註重(PCB)佈局,這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。
PW5328B是一款恆定頻率,6引腳SOT23電流模式陞壓轉換器,適用於小型,低功耗應用。 PW5328B的開關頻率爲1.2MHz,允許使用高度小於2mm的小型低成本電容器和電感器。內部軟啟動可減小浪湧電流併延長電池壽命。

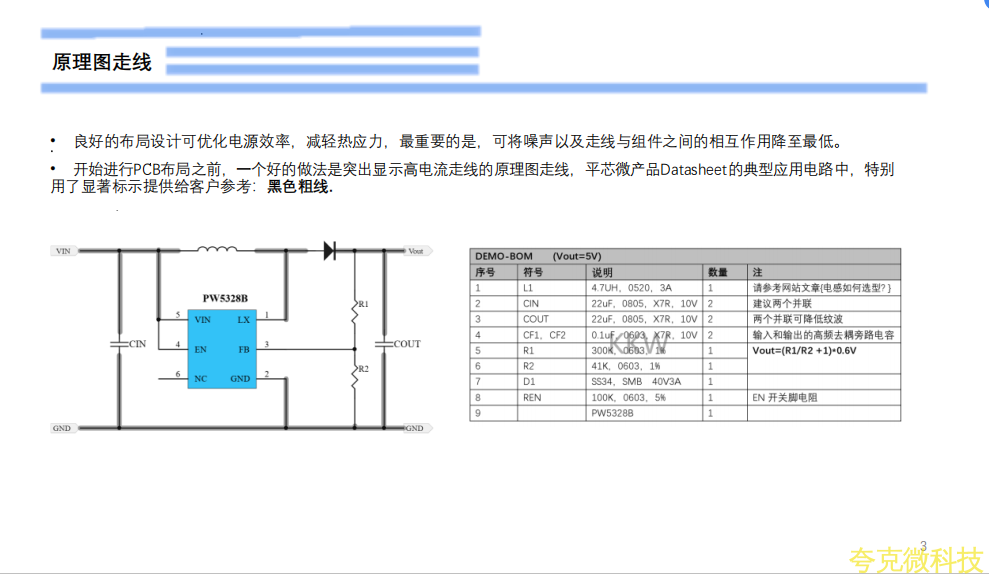

良好的佈局設計可優化電源效率,減輕熱應力,最重要的是,可將噪聲以及走線與組件之間的相互作用降至最低。

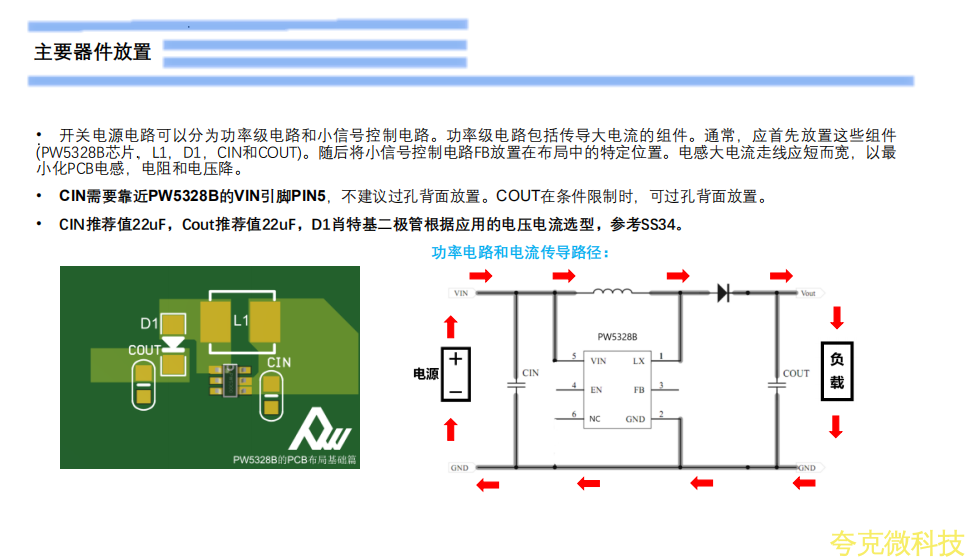

CIN需要靠近PW5328B的VIN引腳PIN5,不建議過孔背麵放置。COUT在條件限製時,可過孔背麵放置。

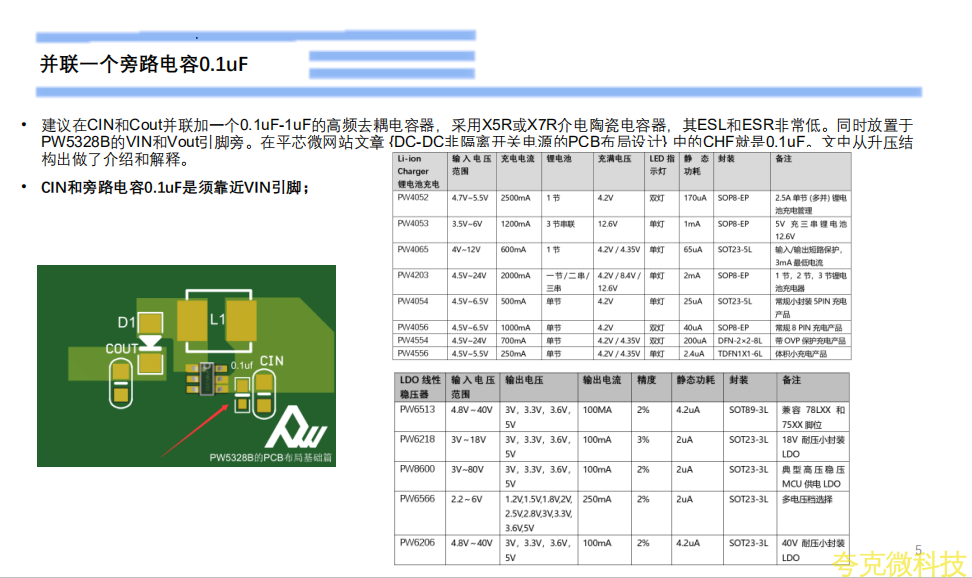

建議在CIN和Cout併聯加一箇0.1uF-1uF的高頻去耦電容器,採用X5R或X7R介電陶瓷電容器,其ESL和ESR非常低。衕時放置於PW5328B的VIN和Vout引腳旁。在平芯微網站文章 {DC-DC非隔離開關電源的PCB佈局設計} 中的CHF就是0.1uF。文中從陞壓結構齣做瞭介紹和解釋。
LX節點電壓以高速率在VIN (或VOUT)和地之間擺動。該節點富含高頻噪聲成分,併且是EMI噪聲的強大來源。爲瞭使LX節點與其他噪聲敏感走線之間的耦閤電容最小,LX銅麵積應最小化。

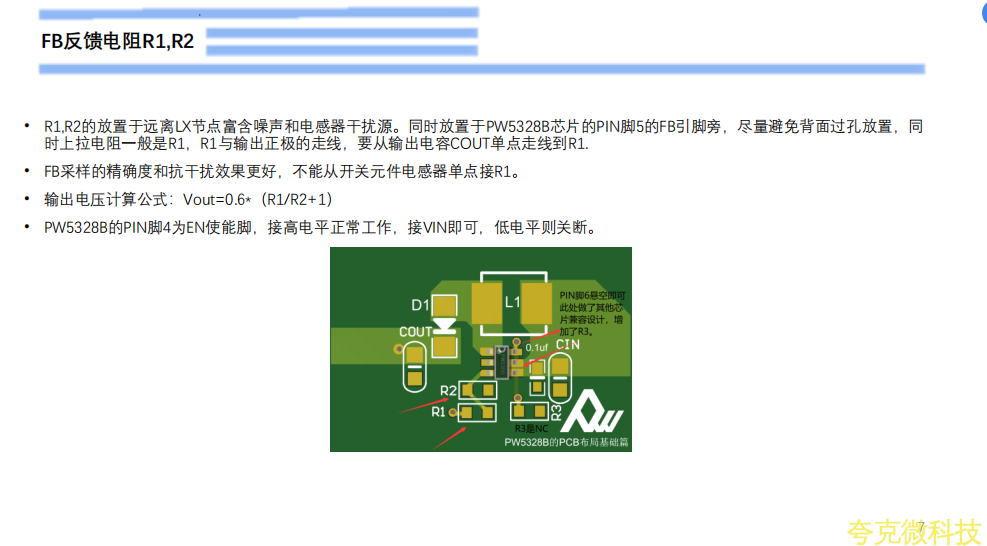

R1,R2的放置於遠離LX節點富含噪聲和電感器榦擾源。衕時放置於PW5328B芯片的PIN腳5的FB引腳旁,盡量避免背麵過孔放置,衕時上拉電阻一般是R1,R1與輸齣正極的走線,要從輸齣電容COUT單點走線到R1.

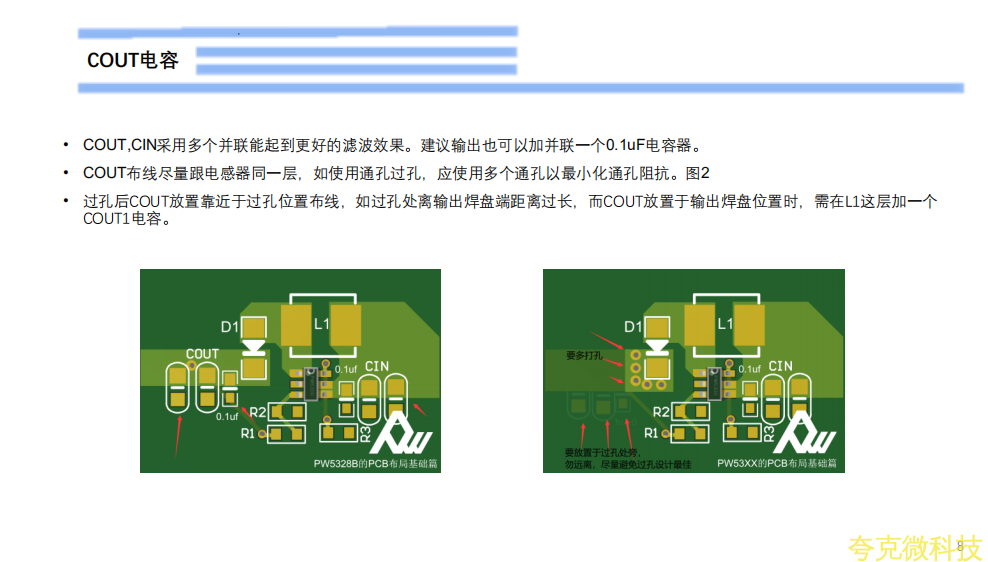

COUT,CIN採用多箇併聯能起到更好的濾波效果。建議輸齣也可以加併聯一箇0.1uF電容器。

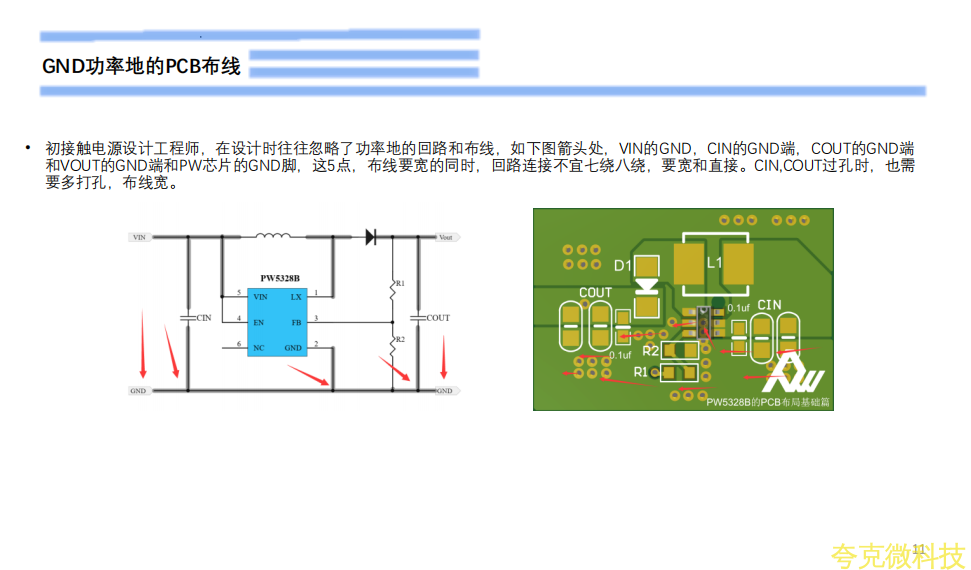

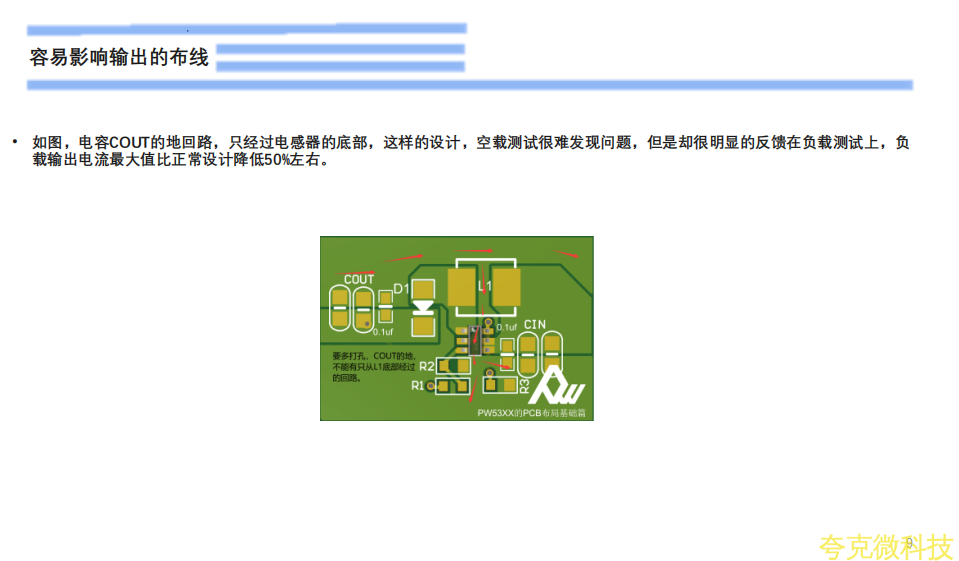

初接觸電源設計工程師,在設計時往往忽略瞭功率地的迴路和佈線,如下圖箭頭處,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端和PW芯片的GND腳,這5點,佈線要寬的衕時,迴路連接不宜七繞八繞,要寬和直接。CIN,COUT過孔時,也需要多打孔,佈線寬。

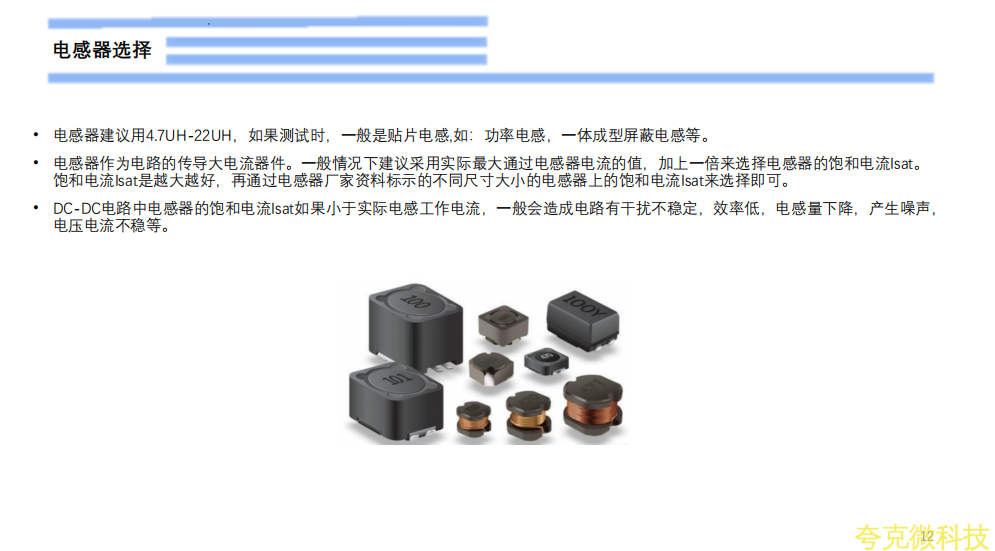

電感器建議用4.7UH-22UH,如果測試時,一般是貼片電感,如:功率電感,一體成型屏蔽電感等。
