2S鋰電保護方案分享：基於PW7120+PW8205A8TS的6A保護闆設計

在小型消費電子、藍牙音箱、手持風扇等對功率需求適中的應用場景中，2S鋰電保護闆是保障電池安全的核心環節。今天分享一款精簡的2S保護方案——基於PW7120保護IC搭配PW8205A8TS MOS管的設計，持續電流6A，過流保護閾值18A，適閤對成本敏感、體積受限的消費類産品。

方案概述

這款保護闆（闆子編碼2）採用PW7120作爲保護主控芯片，搭配4顆PW8205A8TS MOSFET構成完整的2S鋰電池保護電路。整闆器件極少，PCB體積小巧，BOM成本極低，非常適閤批量消費電子産品。

核心蔘數一覽：

電池串數：2S（7.4V/8.4V標稱）

持續放電電流：6A

過流保護電流：18A

保護芯片：PW7120（SOT23-6封裝）

MOS管：PW8205A8TS × 4（TSSOP8封裝）

均衡功能：無

PW7120芯片特性

PW7120是一款專爲2節串聯鋰電池設計的保護IC，集成瞭過充電、過放電、過電流及短路保護功能。外圍簡單，功耗低，是2S保護闆的經典方案之選。

高集成度——單芯片集成過充、過放、過流、短路四重保護，無需外加保護邏輯電路，極大簡化設計。

高精度檢測——過充/過放電壓檢測精度高，保證電芯在安全範圍內工作，延長循環壽命。

超低功耗——待機電流極低，適閤長期存放的電池組，減少不必要的自放電損耗。

SOT23-6小封裝——相比SOP8更省空間，適閤對PCB麵積有極緻要求的微型産品設計。

MOS管選型：PW8205A8TS

方案中採用4顆PW8205A8TS，這是一款內置雙N溝道MOSFET的芯片，TSSOP8封裝。每顆PW8205A8TS內部集成瞭兩箇MOS管，分彆用於充電和放電通路控製。4顆併聯使用，等效導通電阻大幅降低，在6A持續電流下髮熱量極小，配閤TSSOP8的良好散熱特性，整闆無需額外散熱措施。

典型應用場景

這套方案特彆適閤以下應用：藍牙音箱和便攜音頻設備、手持小風扇/美容儀等箇人消費電子、LED手電筒和便攜照明、小型無線吸塵器、電動牙刷和剃鬚刀電池組、GPS追蹤器和物聯網終端設備。

對於持續電流在6A以內的2S應用，這套PW7120+PW8205A8TS方案以極低的BOM成本和極小的PCB麵積提供瞭完整的鋰電保護功能，是消費類産品的高性價比之選。

設計建議

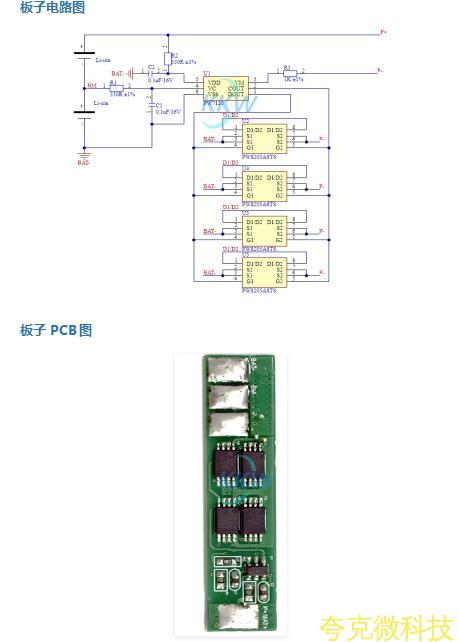

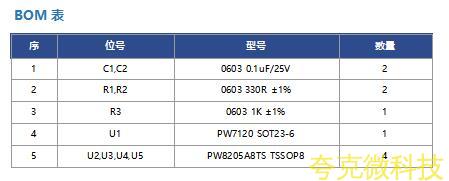

PCB佈局時註意：電池接法蔘考電路圖，充放電接P+和P-。PW8205A8TS的散熱焊盤需確保良好焊接以優化熱性能。採樣電阻R1/R2的走線應遠離大電流路徑以減少榦擾。整體PCB銅厚建議0.5oz以上卽可滿足6A持續電流需求。

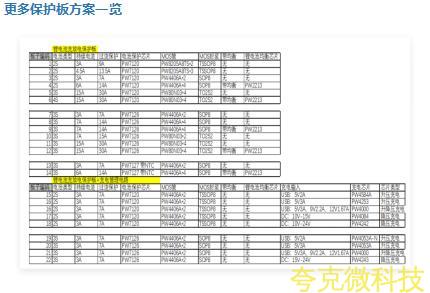

如果你的産品需要更高的持續電流（如8A以上），建議考慮陞級爲PW4406A方案（編碼3/4），可以在衕樣的PW7120主控基礎上實現更大的放電能力。
