CN3302充電芯片對比研究

8.4V1A，8.4V2A充電測試對比

1，概述和測試項目

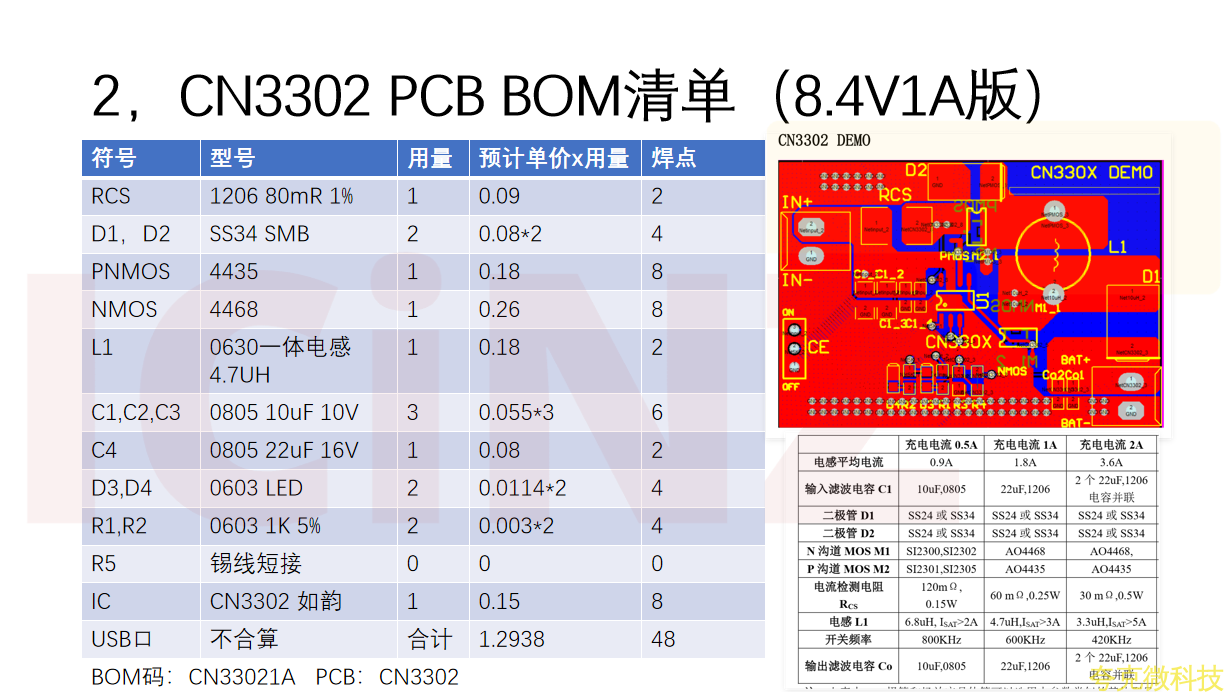

2，CN3302     PCB BOM清單（8.4V1A版）

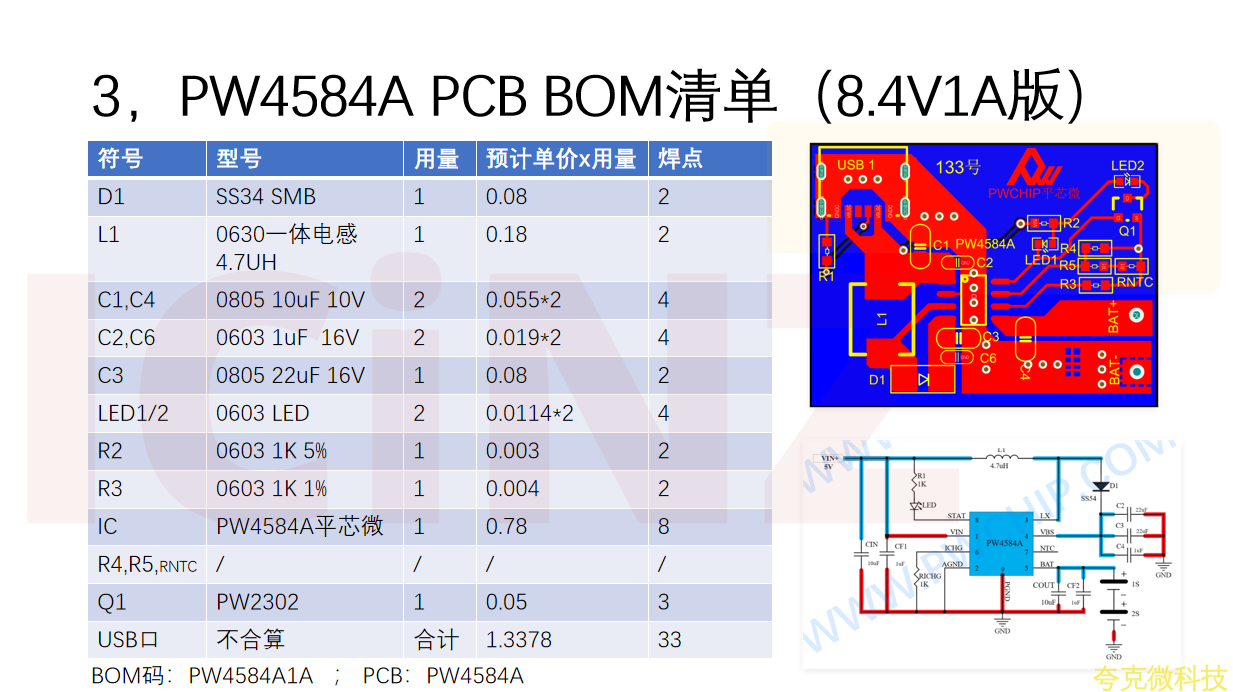

3，PW4584A  PCB BOM清單（8.4V1A版）

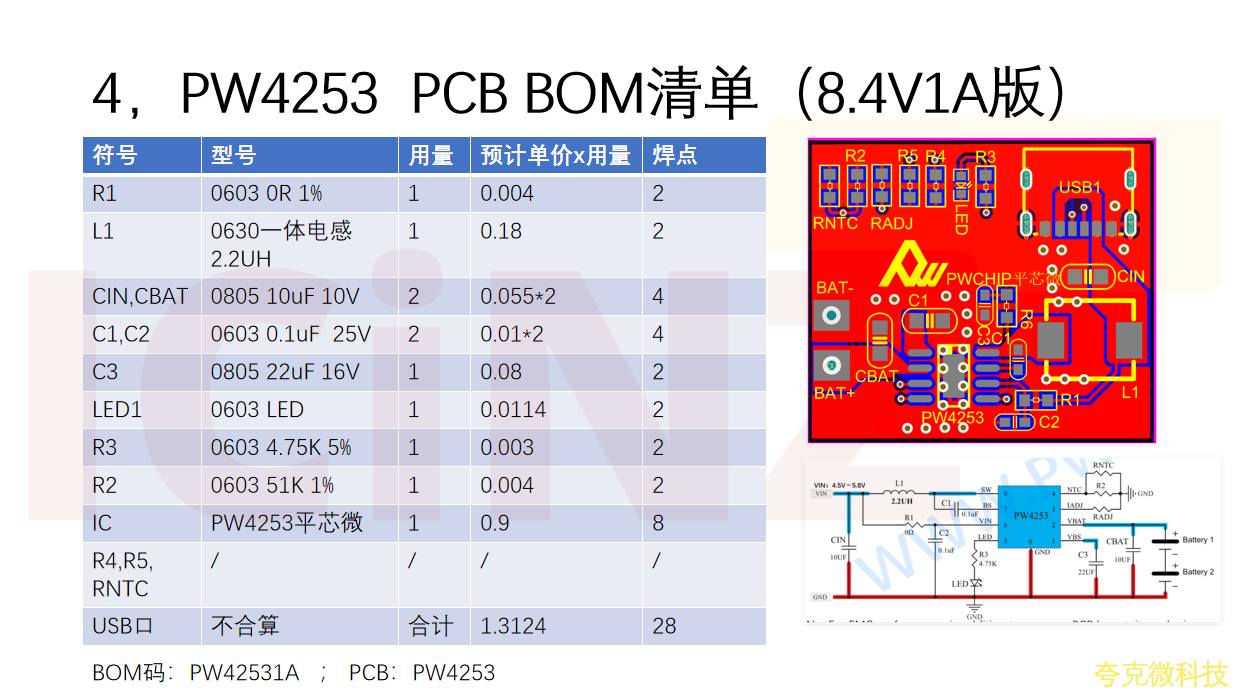

4，PW4253     PCB BOM清單（8.4V1A版）

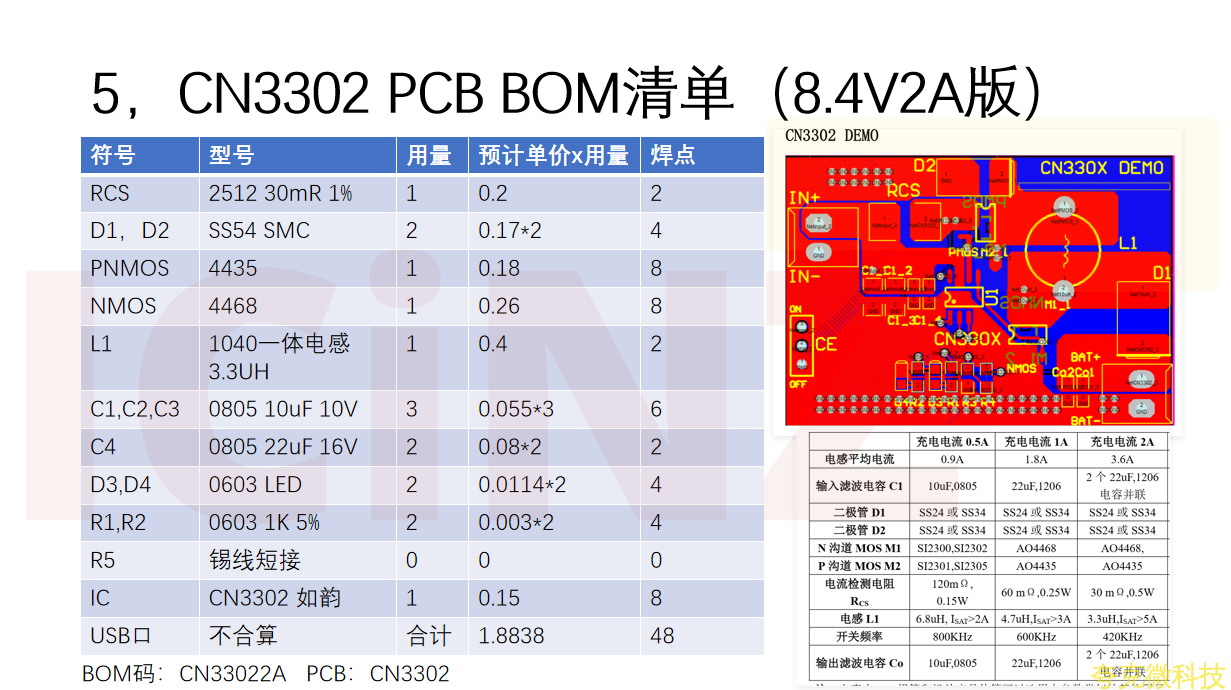

5，CN3302  PCB BOM清單（8.4V2A版）
6，PW4253  PCB BOM清單（8.4V2A版）

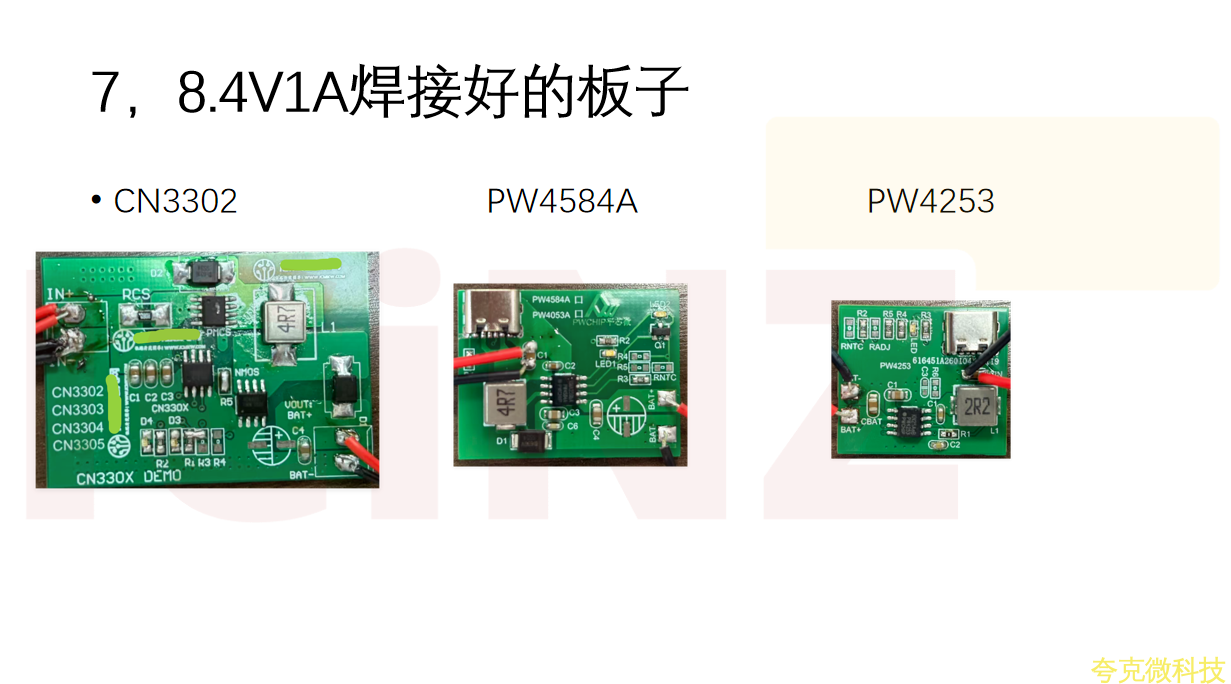

7，8.4V1A焊接好的闆子

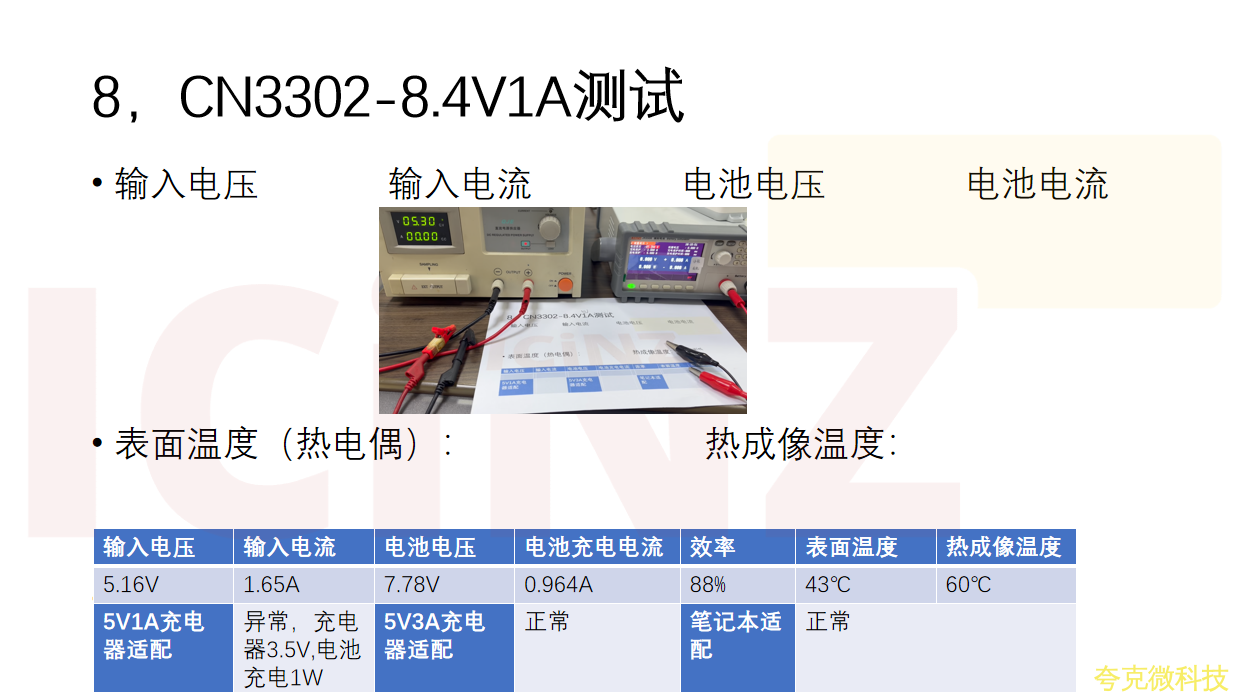

8，CN3302    -8.4V1A測試

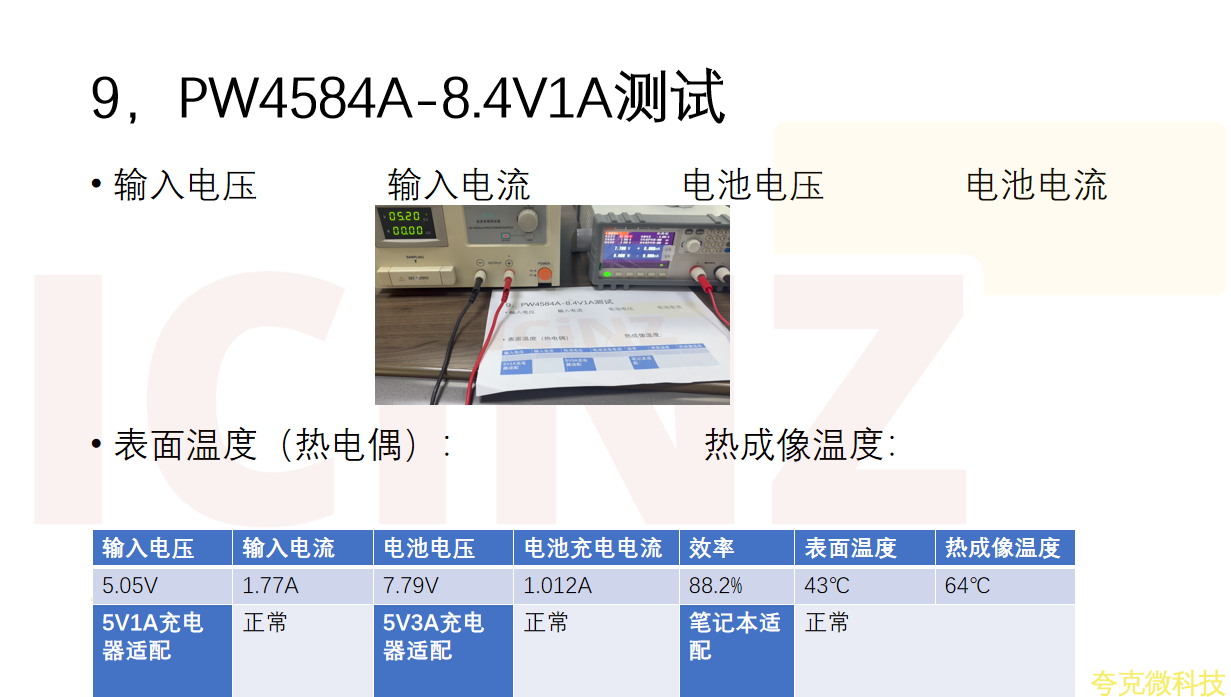

9，PW4584A  -8.4V1A測試

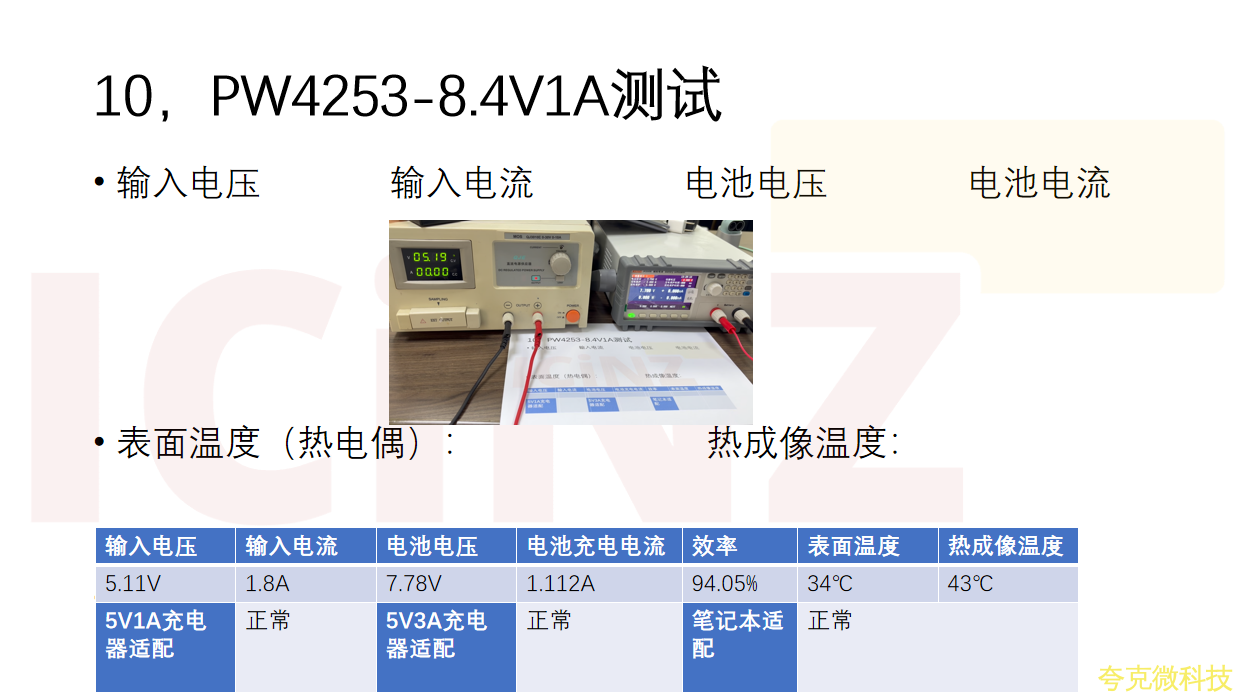

10，PW4253    -8.4V1A測試
11，8.4V1A測試結果滙總報告

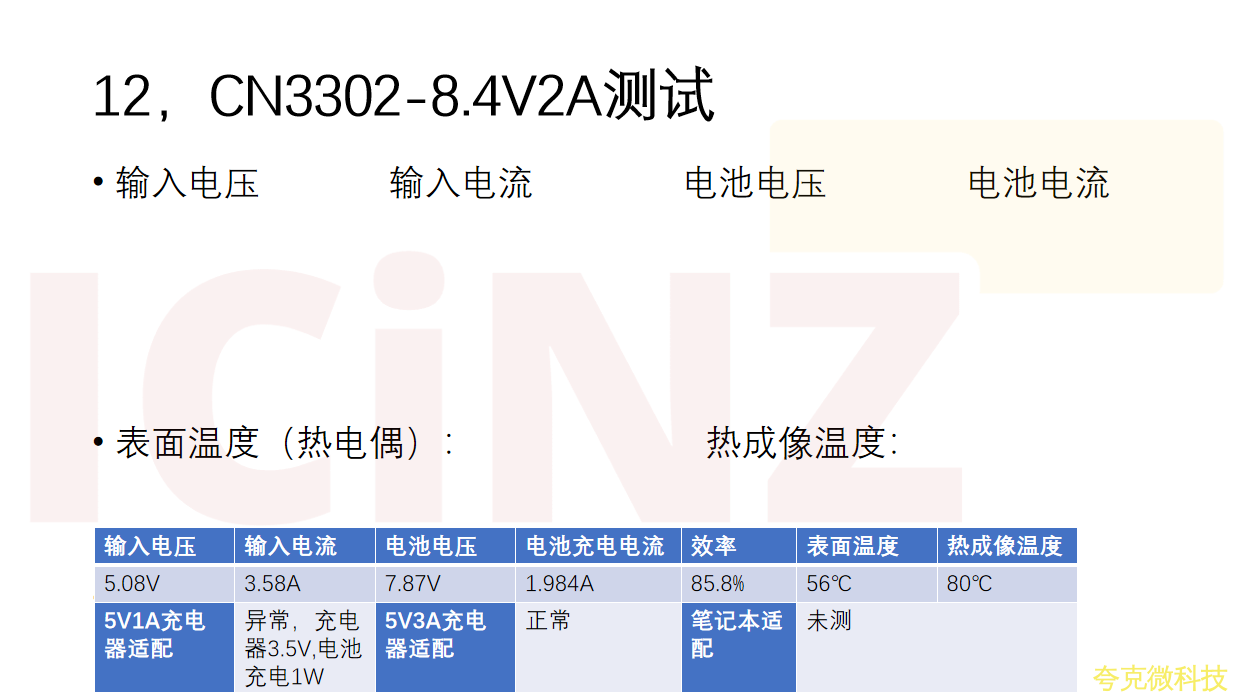

12，CN3302-8.4V2A測試

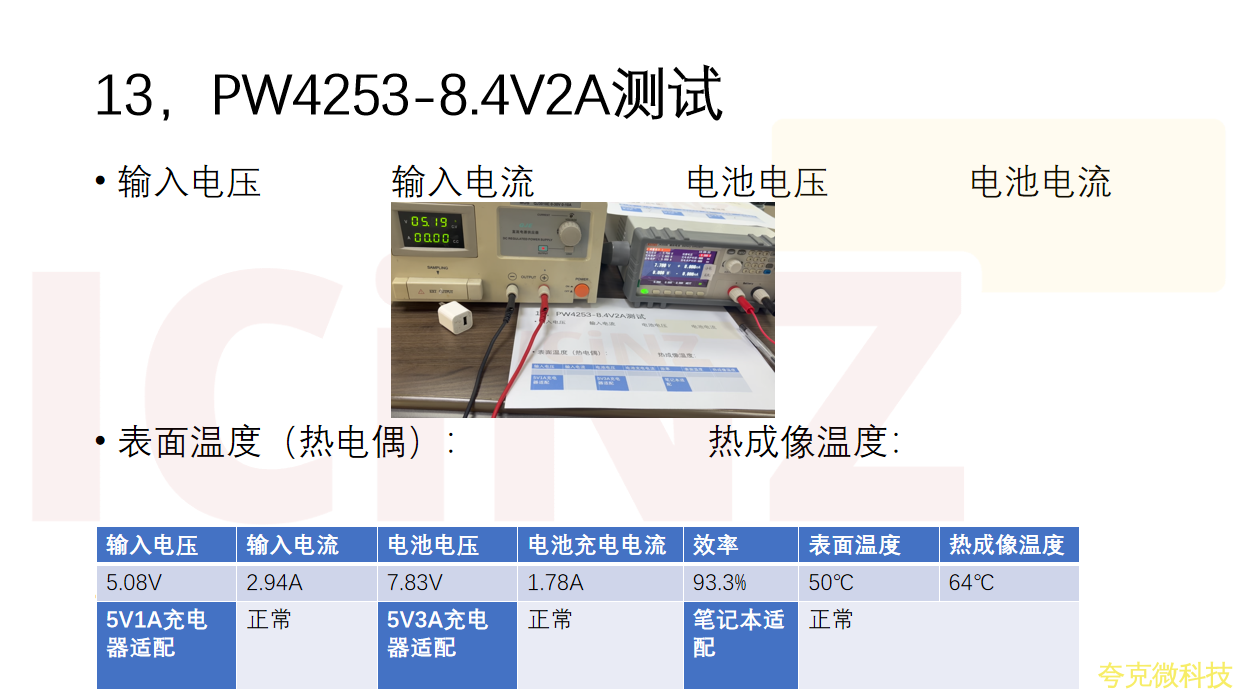

13，PW4253-8.4V2A測試

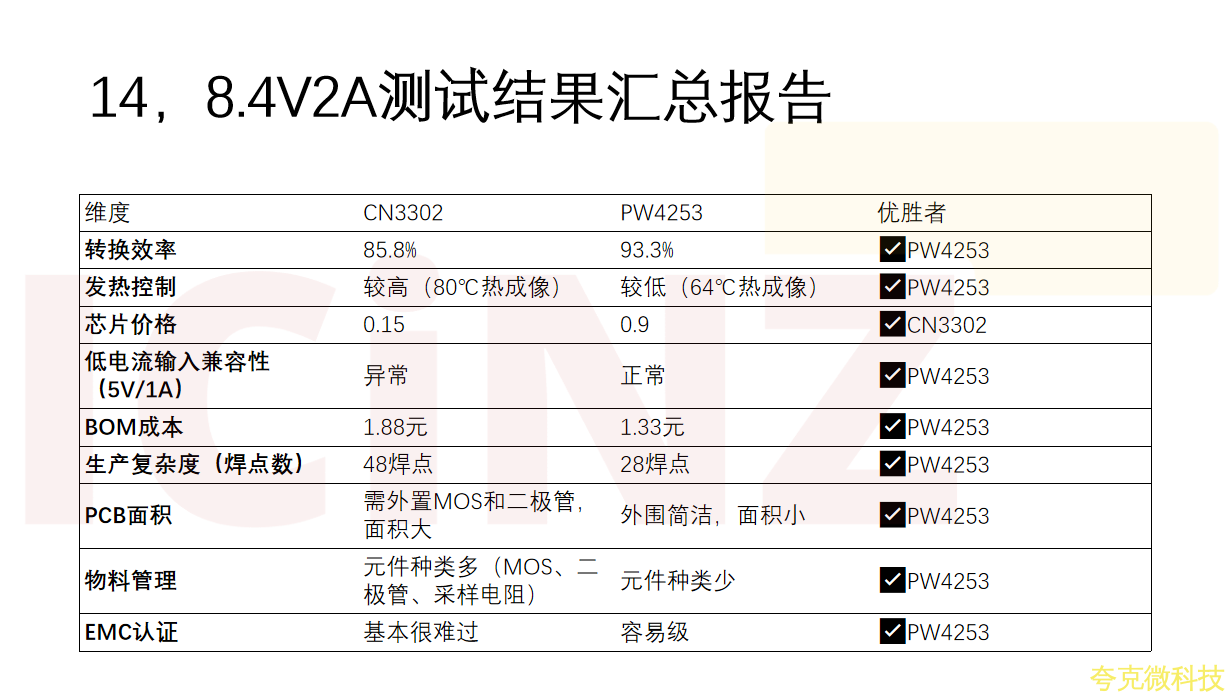

14，8.4V2A測試結果滙總報告

1，概述和測試項目

CN3302 因其小型封裝化和價格低，受到瞭很多熱愛，爲此我們降進行一項對比測試。

                  型號                類型                        充電電壓/電流                    輸入電壓

本測試針對 CN3302（外置MOS異步陞壓）   （8.4V 0.5A-2A）                2.75V-6.5V

                  PW4584A（內置MOS異步陞壓）   （8.4V 0.5A-1A）              3.60V-6.0V

                  PW4253（內置MOS衕步陞壓）     （8.4V 1.1A-2A）              4.50V-5.8V

三款充電管理芯片，在 8.4V 輸齣條件（分彆按 1A 和 2A 額定負載）下，繫統性地評估其 轉換效率、溫陞特性 以及 關鍵電氣性能。測試涵蓋效率、芯片錶麵溫度、輸入/輸齣特性、保護功能及 EMI 測試等項目，旨在量化三款芯片在實際應用中的性能差異

1，概述和測試項目

測試分爲六大模塊：

效率測試（額定輸入電壓）

溫度測試（芯片錶麵溫度（熱電偶測試儀）、紅外熱成像溫度分佈）

輸入/輸齣特性（電壓和電流數據）

保護功能驗證（過壓保護，曏下兼容充電器功能）

EMI 預指引（設計要點）

不衕充電器充電測試（5V1A, 5V3A ,筆記本USB口）

長期穩定性測試（條件不足，不做測試）

11，8.4V1A測試結果滙總報告

1. 性能方麵

PW4253 全麵領先：效率高達 94%，實際充電電流最大（1.112A）,溫陞最低（錶麵僅34℃），且全場景兼容。

CN3302 效率偏低（88%），且在 5V/1A 輸入下異常（可能是輸入欠壓或啟動問題），熱成像溫度達到60℃。

PW4584A 效率與 CN3302 接近，但溫度更高（熱成像64℃），不過5V1A輸入正常，兼容性完好。

2. 成本與生産

BOM 總成本：差異很小，CN3302 略低（1.2938元）,PW4584A 略高（1.3378元），PW4253 中間（1.3124元）

焊點數量：PW4253 最少（28箇） → 貼片加工成本最低，可靠性更高。CN3302 焊點最多（48箇）， 因使用瞭兩箇功率 MOS 和更多阻容， PW4584A中間（33箇）

IC 單價：CN3302 最便宜（0.15元），但外圍元件多；PW4253 IC 最貴（0.90元），但外圍精簡（無需外部功率 MOS）。

11，8.4V1A測試結果滙總報告

3. 外圍電路複雜度

CN3302：需要 2 箇 MOS（PMOS+NMOS）、2 箇 SS34、多箇電容，設計相對複雜，佔闆麵積大。

PW4584A：隻需 1 箇 SS34、比 CN3302 簡潔很多。

PW4253：無需SS34，僅需電感、電容和幾箇電阻，電路最簡單，適閤緊湊型設計和溫度要低的應用。

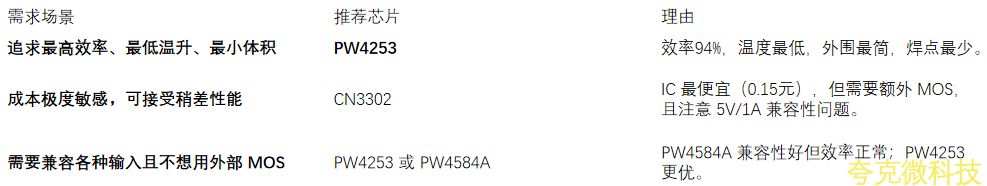

4，選型建議

5，EMC 特性

PW4253                 簡單級                      改變電容值（規格書有）

PW4584A              簡單級                       增加RC電路（規格書有）

CN3302                 非常睏難級               增加RC電路和磁珠（規格書無） 過EMC不建議。
