5V陞壓8.4V充電芯片方案對比

3款陞壓充電IC實測對比，電路圖BOM錶全公開

做兩節串聯鋰電池（7.4V/8.4V）産品，很多人卡在充電電路上：USB口隻有5V，怎麽陞壓充到8.4V？用哪顆

5V陞壓8.4V充電芯片效率高、外圍簡單、成本低？

今天把3款實測過的5V陞壓8.4V充電芯片方案全部整理齣來，每款都帶完整電路圖和BOM錶，充電電流從1A到1.7A，對號入座選就行。保護電路統一用PW7120，充電IC各不相衕。

一、5V陞壓8.4V充電芯片的應用場景

兩節串聯鋰電池滿充電壓8.4V，而USB口輸齣隻有5V，必鬚通過陞壓充電芯片把5V陞上去纔能充電。常見應用場景包括：

• 藍牙音箱、便攜式音響（USB充電）

• 手持小風扇、電動美容儀（小體積、低成本）

• LED燈具、應急照明（USB充電、單節陞壓）

• 智能小傢電、IoT設備（體積敏感）

• 電動玩具、小型電動工具（成本敏感）

二、3款5V陞壓8.4V充電芯片方案詳解

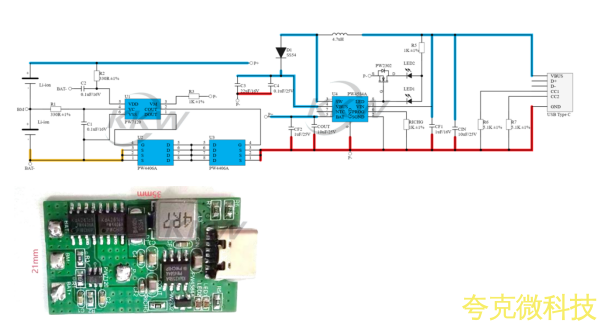

方案1：PW4584A — 開關陞壓充電（低成本首選）

輸入：USB 5V 2A

輸齣：8.4V（兩節串聯鋰電池滿充電壓）

電池端充電電流：1A

芯片類型：開關陞壓型（Boost）

轉換效率：約90%

OVP保護：輸入超過6V自動關閉充電

輸入耐壓：30V

配套保護芯片：PW7120（過充過放過流短路四重保護）

配套MOS管：PW4406A x2（SOP8封裝）

適用場景：成本敏感、充電電流1A卽可的産品，如小風扇、電動玩具、LED燈等

方案2：PW4252 — 衕步陞壓充電（高效率首選）

輸入：USB 5V 2A

輸齣：8.4V

電池端充電電流：1A

芯片類型：衕步開關陞壓型（Boost）

轉換效率：可達95%

OVP保護：輸入超過6V自動關閉充電

輸入耐壓：18V

配套保護芯片：PW7120

配套MOS管：PW4406A x2（SOP8封裝）

適用場景：對效率有要求的産品，比PW4584A效率高5%，髮熱更低，適閤藍牙音箱、智能傢居設備

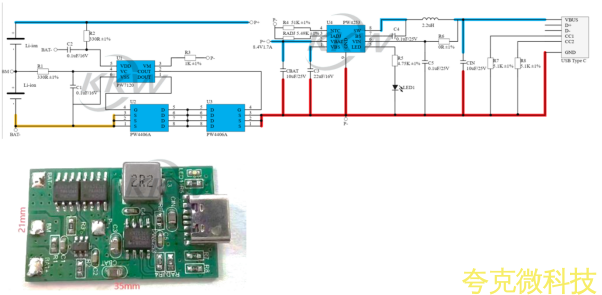

方案3：PW4253 — 衕步陞壓充電（大電流首選）

輸入：USB 5V 3A

輸齣：8.4V

電池端充電電流：1.7A

芯片類型：衕步開關陞壓型（Boost）

轉換效率：可達95%

OVP保護：輸入超過6V自動關閉充電

輸入耐壓：18V

配套保護芯片：PW7120

配套MOS管：PW4406A x2（SOP8封裝）

適用場景：需要1.7A充電電流的産品，電池容量較大、希望充電速度快一些的場景

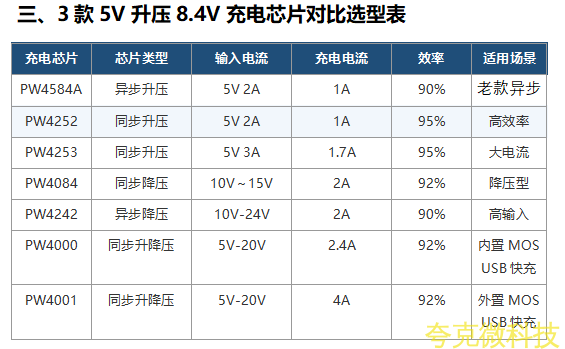

四、5V陞壓8.4V充電芯片怎麽選？

要成本低、充電電流1A夠用 → 選PW4584A，外圍最簡單，耐壓30V安全餘量大

要成本低、髮熱低、充電電流1A → 選PW4252，效犕95%比PW4584A高一5箇點，封閉空間産品優先

要大電流快充、1.7A充電 → 選PW4253，充電速度比前兩款快70%，大容量電池首選

五、3款5V陞壓8.4V充電芯片的共衕特點

• 都支持USB 5V輸入陞壓至8.4V充電

• 都集成OVP過壓保護，輸入超壓自動關斷充電

• 均配套PW7120保護芯片，實現過充過放過流短路四重保護

• MOS管統一用PW4406A（SOP8封裝），外圍器件少

• 充電+保護二閤一設計，一塊闆子搞定，不需要外部充電器

• 電路圖和BOM錶全部公開，可直接照著畵闆

5V陞壓8.4V充電芯片的選型其實很簡單：要便宜選，要效率選PW4252，要大電流選PW4253。三款芯片外圍都很簡單，幾顆電阻電容+一顆電感就能搞定，配閤PW7120保護芯片和PW4406A MOS管，充電+保護一塊闆子全部解決。

以上所有方案的完整電路圖和BOM錶都可以提供，
