貼片三極管A1SHB與A2SHB：SOT23-3封裝絲印PW2301A/PW2302A

型號：PW2301A（絲印A1SHB） / PW2302A（絲印A2SHB） | 封裝：SOT-23-3L

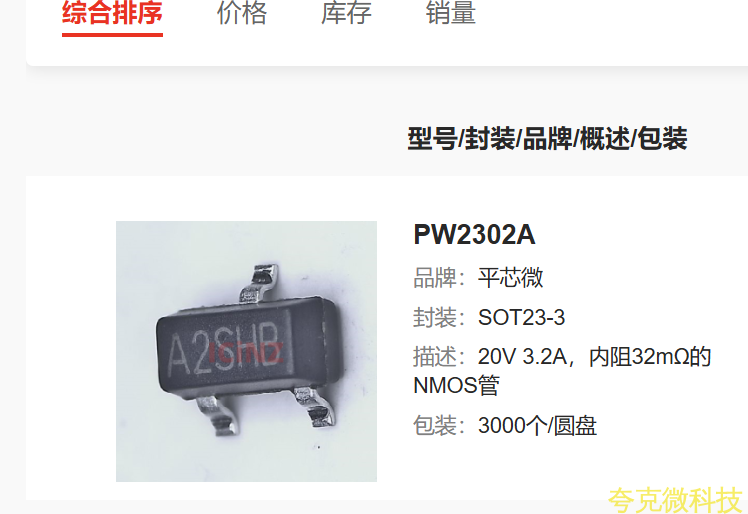

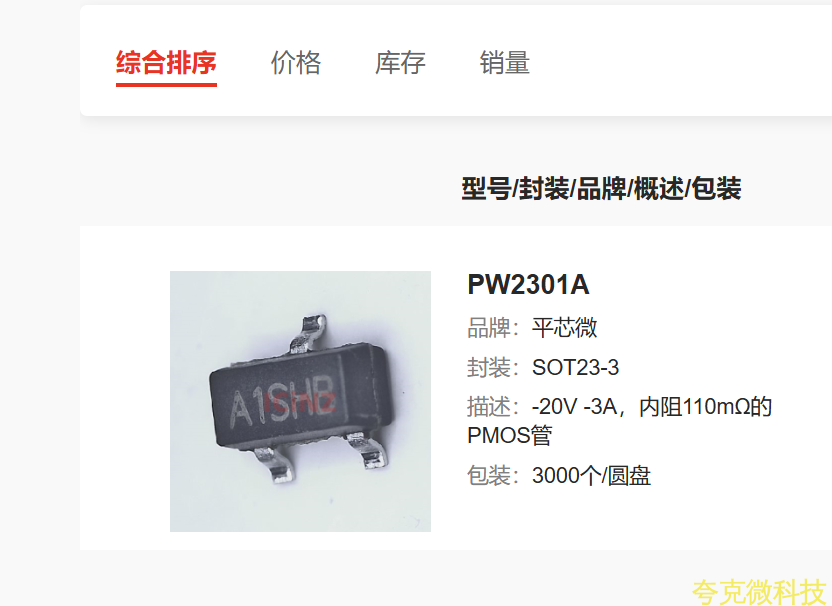

▲ SOT-23-3L封裝實物示意：左側絲印 A1SHB = PW2301A（P溝道 MOSFET），右側絲印 A2SHB = PW2302A（N溝道 MOSFET）

一、概述

在實際維修與代換選型中，很多工程師看到 SOT-23-3 封裝的貼片三極管頂麵絲印 “A1SHB” 或 “A2SHB” 會誤以爲是普通 NPN/PNP 三極管，實際上這兩顆器件是平芯微（ PingWei Semi ）推齣的溝槽型增強模式功率 MOSFET —— PW2301A 與 PW2302A 。兩顆芯片衕封裝、衕管腳（ 1=G ， 2=S ， 3=D ）、衕貼片工藝，一顆是 -20V P 溝道，一顆是 +20V N 溝道，是鋰電保護、負載開關、電源反接保護、 DC-DC 二次開關等電路裡的絶佳互補對管。本文按平芯微原廠規格書數據，把 A1SHB 與 A2SHB 的關鍵蔘數、開關特性、典型應用差異一次講清，方便貼片車間來料識彆與研髮選型。

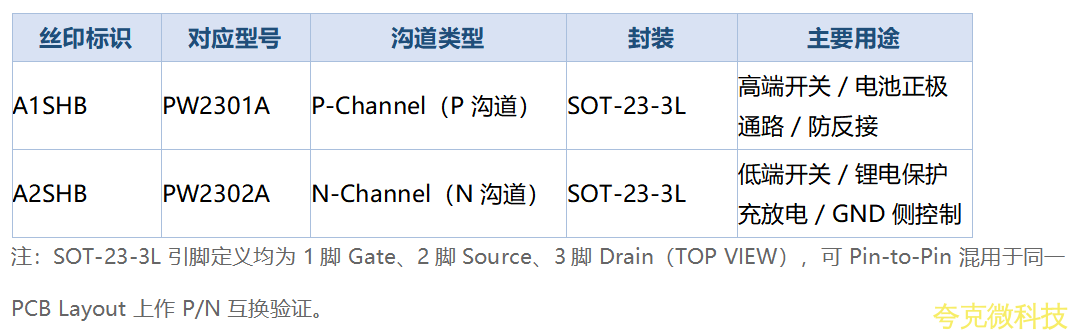

二、 A1SHB與A2SHB快速識彆對照

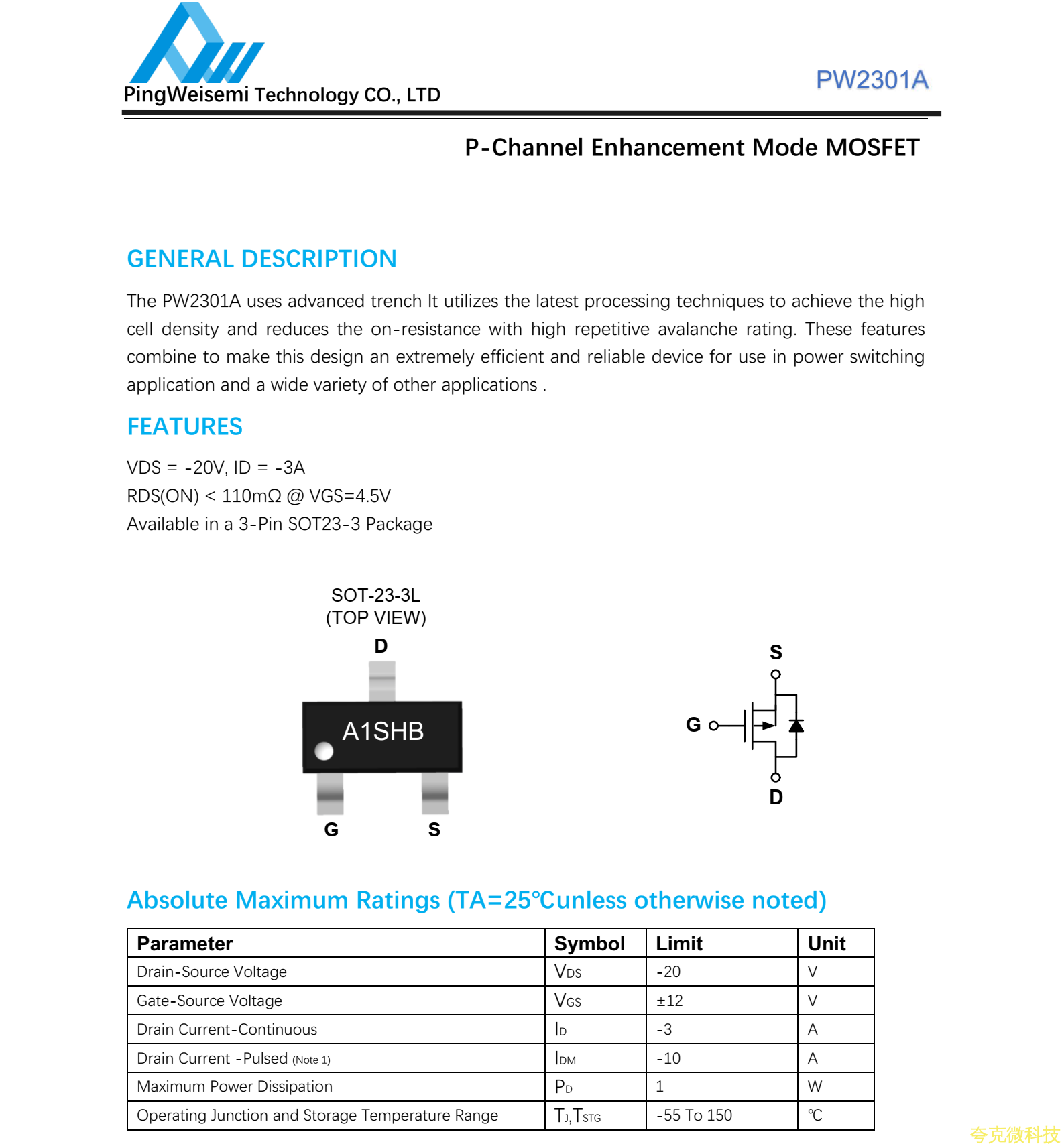

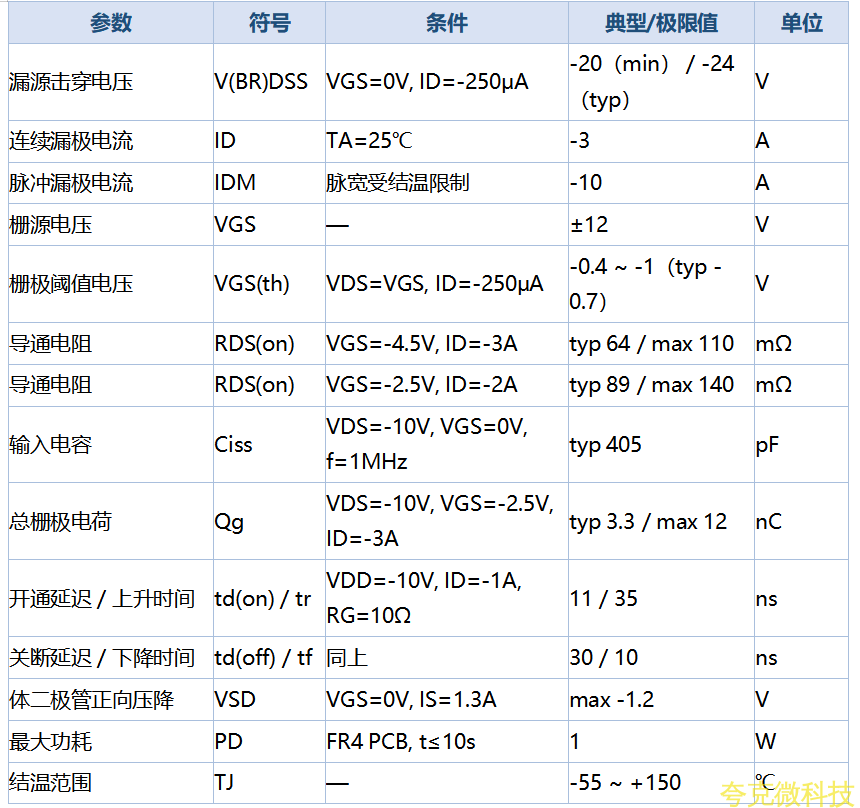

三、PW2301A（A1SHB）核心蔘數

P-Channel Enhancement Mode MOSFET ，溝槽工藝，低導通電阻，柵極最低驅動電壓可至 -2.5V ，適閤單節鋰電、 5V/3.3V 邏輯電平驅動的高端負載開關場景。

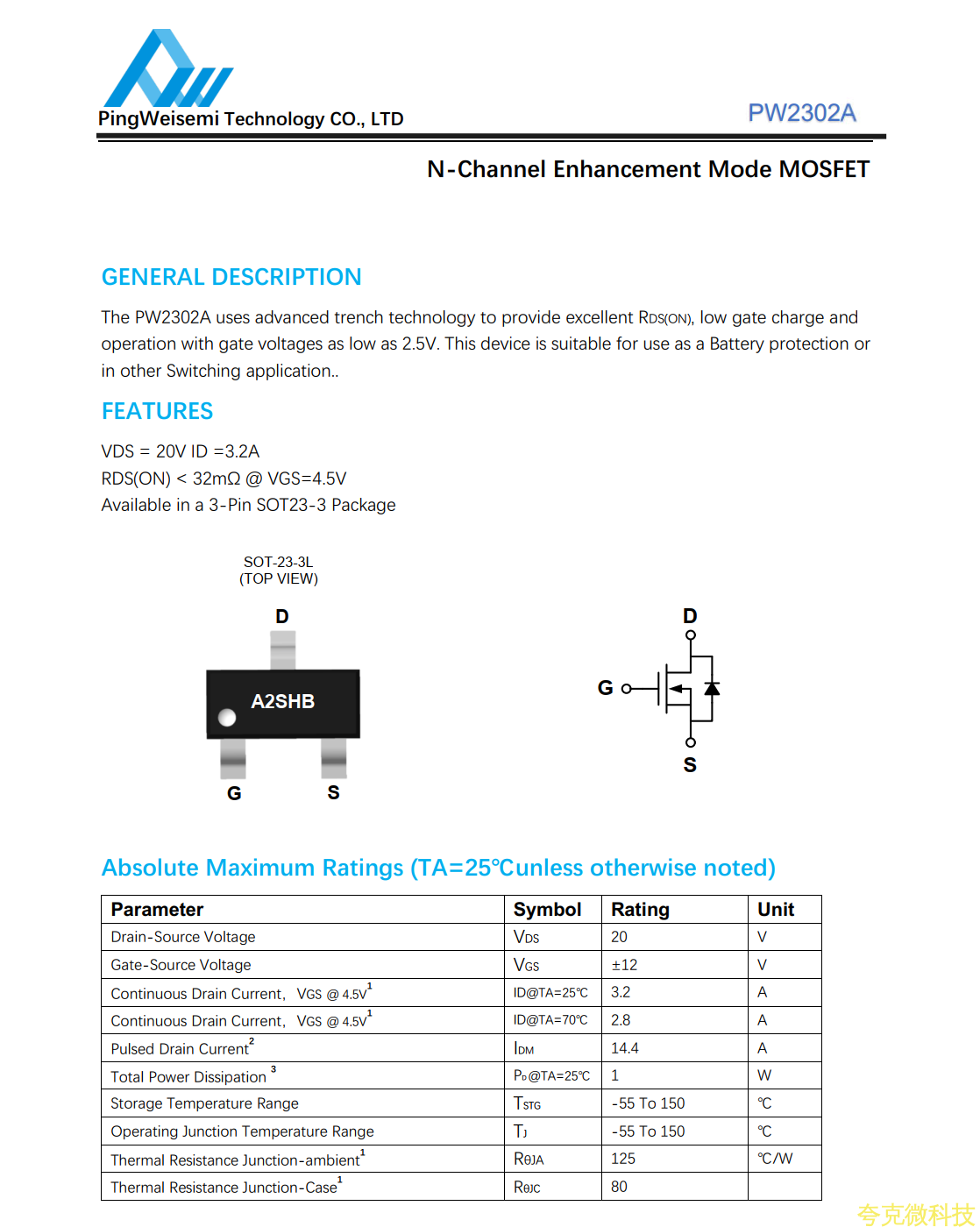

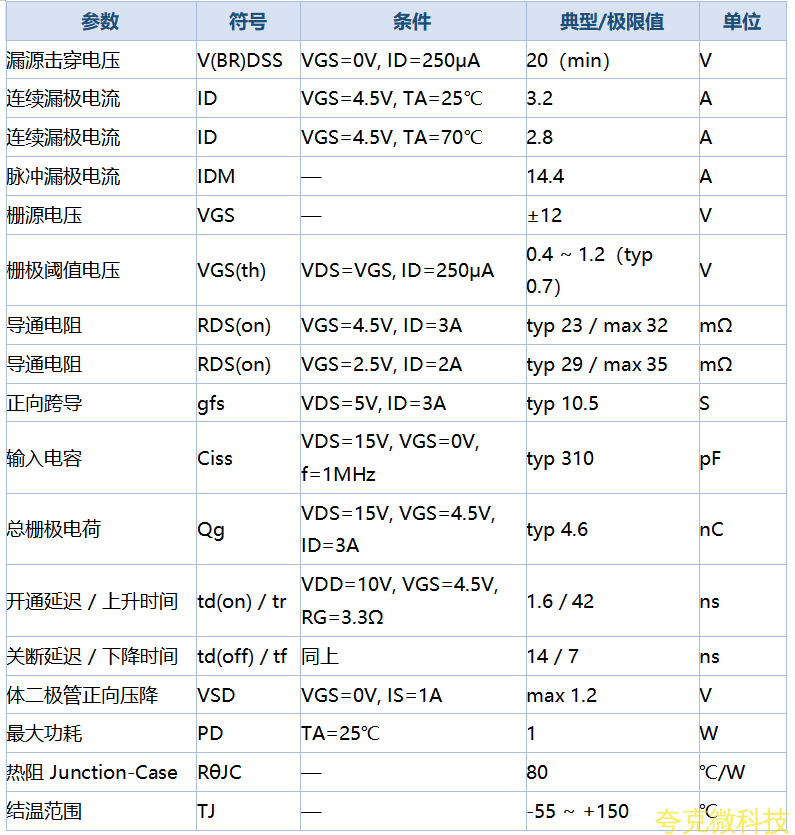

四、PW2302A（A2SHB）核心蔘數

N-Channel Enhancement Mode MOSFET ，溝槽工藝，超低導通電阻（ VGS=4.5V 時 typ 23mΩ ）， 2.5V 邏輯電平可完全開通，是單節鋰電池保護闆、 TWS 耳機充放電、小傢電低壓 DC 開關的主流方案。
