LDO 稳压芯片深度解析 —— 升压还是降压？与 DC-DC 区别？电流怎么算？高压输入烧芯片怎么办？

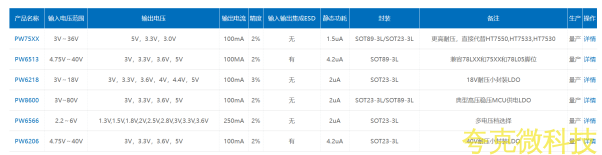

LDO （ Low Dropout Regulator ，低压差线性稳压器）是电子工程师最熟悉、也是最容易被误用的一类电源芯片。围绕 LDO ，我们经常收到大量客户咨询： LDO 是升压芯片还是降压芯片？ LDO 和 DC-DC 电感转换电路到底有什么区别？ LDO 的最大电流该怎么计算？为什么规格书写着 " 耐压 30V" 的 LDO ，输入 20V 居然会烧芯片？本文由平芯微半导体（ PWChip ）技术团队结合 PW6566 、 PW75XX 、 PW8600 等多款 LDO 产品的实际应用经验，系统回答这四个高频问题，帮助工程师彻底理解 LDO 的工作机理与选型陷阱。

一、LDO 是升压还是降压？

结论：LDO 只能降压，不能升压。

LDO 内部本质上是一个 " 可控串联调整管（ PMOS 或 NMOS ） + 误差放大器 + 基准源 + 反馈网络 " 的负反馈闭环系统。串联调整管相当于一颗 " 电压调节可变电阻 " ，通过内部误差放大器控制调整管两端的压降，使输出电压始终等于设定值。这决定了 LDO 的基本工作规律 —— 输出电压永远只能低于输入电压（更准确地说：输出 = 输入 - 调整管压降），因此 LDO 只能实现 " 高压转低压 " ，无法实现 " 低压转高压 " 。

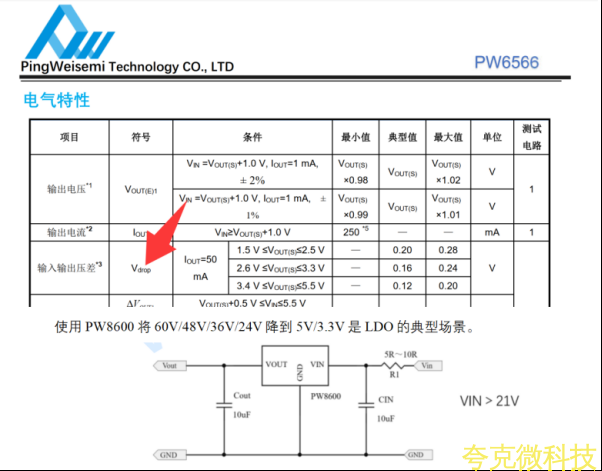

例如：使用PW6566B33 （输出 3.3V ）时，输入电压必须 ≥3.3V + Vdrop （压差）才能稳压输出 3.3V ；如下图箭头位置就是输入和输出压差 Vdrop （压差），不同输出电压时 Vdrop （压差）也不同，注意这是是 IOUT （输出电流） 50mA 时的压差，如果输出电流增加， Vdrop （压差）也会提高。

如果你需要"3.7V 锂电池升压到 5V" 或 "5V 升压到 12V" ，就不能使用 LDO ，必须使用 DC-DC 升压芯片（如 PW5100 、 PW5300 、 PW6276 、 PW5012 等）。

特别注意：LDO 工作压差（ Vd rop ）

LDO 要正常稳压，输入电压至少要比输出电压高出一个 " 最小压差（ Vd rop ）" 。例如某 LDO 输出 3.3V 、 Vd rop =0.3V ，那么输入电压至少要 ≥3.6V 才能稳定输出 3.3V ；输入低于 3.6V 时输出会跟随输入下降（进入线性跟随区），此时不再具备稳压功能。所以 " 低压差 LDO （ Low Dropout ）对于一些场景就有要求。

二、LDO 与 DC-DC 电感转换电路的本质区别

LDO 与 DC-DC 虽然都属于电源转换芯片，但工作原理、电路拓扑、优缺点、适用场景完全不同。工程师必须搞清楚二者的差异，才能在选型时不走弯路。

2.1 工作原理不同

LDO 采用 " 线性调整 " 方式：串联调整管始终工作在线性区（模拟工作区），依靠调整管的电压降完成能量转换。输入功率 = 输出功率 + 调整管损耗，多出来的能量全部以热量形式在芯片内部消耗掉。

DC-DC 电感转换电路采用 " 开关调整 " 方式：功率 MOSFET 工作在开关状态（要么完全导通，要么完全关断），配合电感、二极管（或同步整流 MOS ）、电容组成能量储存 / 释放通路，能量以磁场、电场形式在电感、电容中周期性传递。开关状态下 MOS 本身几乎不消耗能量，损耗主要来自开关损耗、导通损耗和外围元件损耗。

2.2 效率差异

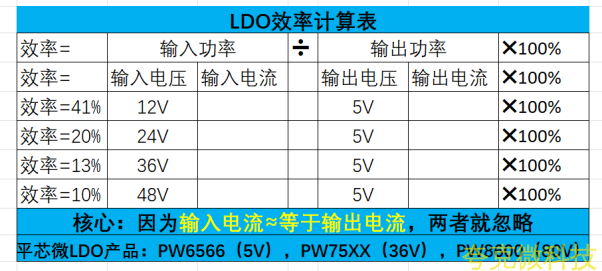

LDO 效率 = VOUT / VIN （因为输入电流几乎等于输出电流）。例如输入12V 降到 5V ，理论最高效率仅为 5/12 = 41.7% ，剩余 58.3% 的能量全部转化为芯片发热。输入输出压差越大、电流越大， LDO 发热越严重、效率越低。

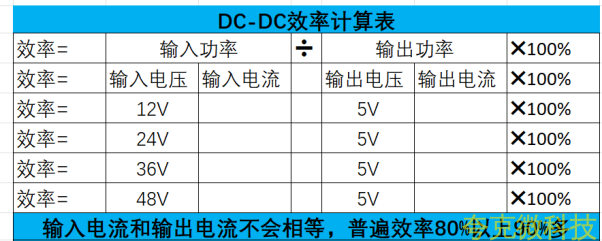

DC-DC 效率与输入输出电压比关系不大，典型效率在 85%~95% 之间。同样 12V 降到 5V ， DC-DC 典型效率可达 90% 以上，只有不到 10% 损耗，非常适合大电流、大压差的降压场景。

2.3 外围元件与 EMI 差异

LDO 外围极其简单：输入电容 + 输出电容各 1 颗即可， PCB 面积小、成本低、 EMI 极低、无音频噪声、纹波极小（ μV~mV 级），非常适合 RF 电路、模拟电路、音频电路的干净供电。

DC-DC 需要电感、二极管（或同步 MOS ）、反馈电阻、补偿网络等更多外围元件， PCB 面积大、成本高、 EMI 设计难度高，输出纹波通常在 10mV~50mV 级别，需要额外的 LC 滤波才能给敏感电路供电。

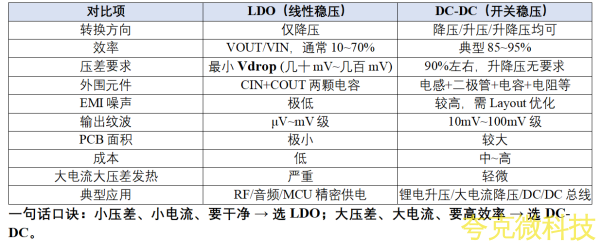

2.4 LDO 与 DC-DC 对比一览

三、LDO 电流怎么计算？

LDO 的 " 最大输出电流 " 看似规格书上有明确数值（如 500mA 、 1A 、 2A ），

但实际能带多大电流，取决于" 热设计 " 能否满足。 LDO 会将输入输出压差全部转化为热量，因此在实际应用中，最大输出电流由封装散热能力 + 环境温度共同决定，而非规格书上的 " 最大电流 " 数字。

3.1 LDO 功耗计算公式

LDO 工作功耗 P = ( VIN - VOUT ) × IOUT

其中：P_LDO 为 LDO 自身消耗的功率（瓦 W ）； VIN 为输入电压； VOUT 为输出电压； IOUT 为输出电流

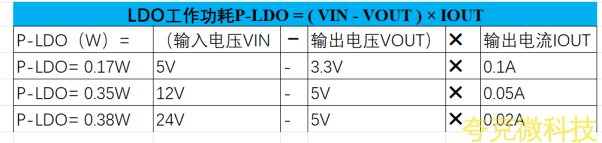

举例：输入12V 、输出 5V 、输出电流 50mA 的 LDO ，功耗 = (12-5)×0. 05 = 0.35W 。这 0.35W 全部以热量形式在芯片内部消耗。

3.2 P-LDO 以热量形式在芯片消耗，那么 IC 温度怎么算？

IC 预计工作温度 ： LDO 芯片温度 = P-LDO × RθJA + 环境温度 TA （参考 25℃ ）

TA 为环境温度（典型 25℃ 或 50℃ ）； RθJA 为封装热阻（ ℃/W ）。

常见封装热阻参考：SOT23-3 约 250℃/W 、 SOT23-5 约 200℃/W 、 SOT89-3 约 200 ℃/W 、 SOT223 约 60℃/W 、 DFN2×2 约 80℃/W 、 SOP8-EP 约 40℃/W 。

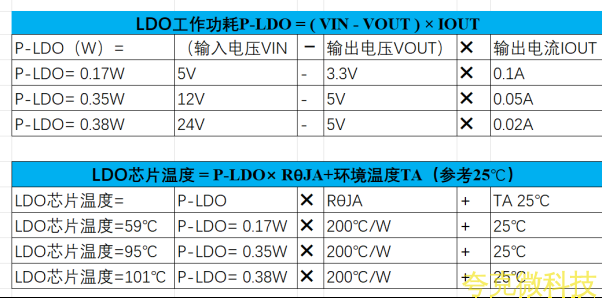

例：SOT 89 封装LDO ，环境 25℃ ， RθJA 为封装热阻 200 ℃/W ， LDO 工作功耗P -LDO 分别是 0.17W/0.35W/0.38W 时， LDO 芯片温度约为以先计算表

3.3 芯片最大电流和 LDO 特点

芯片最大电流可以从芯片规格书的 PD 最大功耗（ P-LDO 最大值）和芯片结温温度两个算来，

同时可以得出规律：输入电压提高时，输出电流会对应降低。

3.4 常见的电流计算陷阱

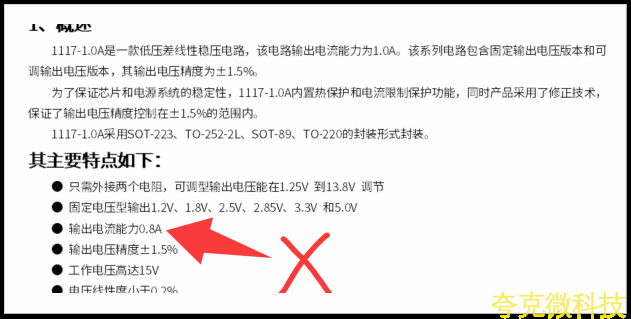

陷阱一：只看规格书" 最大电流 " 数字，忽略了 " 最大电流 " 是在 1V 以下小压差条件下测得的极限值，实际应用中大压差远远达不到。

陷阱二：环境温度按25℃ 计算，但设备内部实际温度可能 50℃~70℃ ，允许功耗会大幅下降。

陷阱三：只考虑稳态电流，忽略瞬态峰值电流（如MCU 开启 WiFi/BLE 瞬间），瞬态大电流可能触发过温关断保护。

四、LDO 耐压 30V ，为什么输入 20V 芯片会坏？如何解决？

这是LDO 应用中最典型的 " 隐形陷阱 " 。工程师看到规格书写着 " 最大输入电压 30V" ，就直接把 20V 电源接到 LDO 上，结果芯片瞬间冒烟、烧毁。原因不是芯片 " 标错 " ，而是 —— 你只看了 "直流电压" ，没看 "上电瞬间尖峰电压" 。

本质：不是" 耐压 30V 的 LDO 烧了 " ，而是 "LDO 上电瞬间尖峰电压超过 30V ，打坏了" 。

4.1 根本原因：上电瞬间尖峰电压远高于稳态电压规格书上的 " 最大输入电压 30V" 是电气绝对最大额定值（ Absolute Maximum Rating ），指任何瞬间——包括 ns/ μ s 级尖峰——都不能超过 30V ，否则芯片内部 PN 结会被反向击穿并永久损坏。而在实际应用中， 20V 直流电源看似 " 距离 30V 还有 10V 裕量 " ，但在上电、热拔插、开关切换、继电器动作等瞬间，输入端会因为线路杂散电感（ L ）和电流突变（ di/dt ）产生瞬态尖峰电压： V_spike = V_DC + L × di/dt 以 20V 电源、 1 米引线（杂散电感≈ 1 μ H ）、上电瞬间充电电流变化率 10A/ μ s 为例： V_spike = 20V + 1 μ H × 10A/ μ s = 20V + 10V = 30V 。而真实场景下热拔插的 di/dt 常达 20~50A/ μ s 甚至更高，尖峰电压瞬间可以冲到 40V~60V ，一下子就把 30V 耐压的 LDO 击穿烧毁。

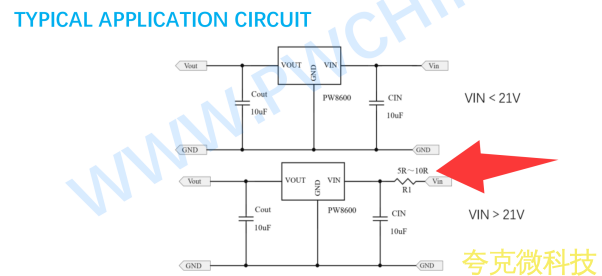

解决方案一：输入端并联 TVS 瞬态抑制二极管在 LDO 输入端并联一颗 TVS （ Transient Voltage Suppressor ），钳位电压选择 " 高于稳态工作电压 + 低于 LDO 最大耐压 " 。例如 20V 稳态输入、 30V 耐压 LDO ，选 24V~27V 钳位电压的 TVS （如 SMAJ24CA 、 SMBJ24A ）。当尖峰电压超过 24V 时， TVS 在纳秒级瞬间导通，把电压钳位在 27V 以下，保护 LDO 不被击穿。
