3.7V 锂电池升压 5V 芯片全系列选型指南 ——PW5100/PW5300/PW5300A/PW6276/PW5303/PW5012

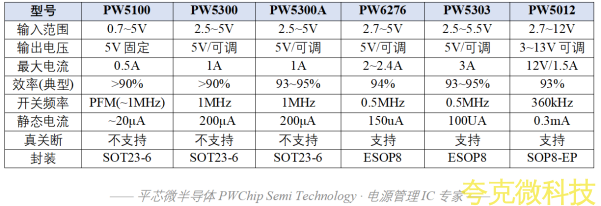

平芯微半导体（PWChip ）针对 3.7V 升压 5V 场景推出了 PW5100 、 PW5300 、 PW5300A 、 PW6276 、 PW5303 、 PW5012 六款主力 DC-DC 升压 IC ，覆盖从 0.5A 到 3A 的全电流段、宽输入电压范围（可从 0.7V 低压启动），以及输出可调到 12V 的场景。本文系统对比六款芯片的关键参数、典型电路、选型建议和适用场景，帮助工程师快速匹配到最合适的方案。

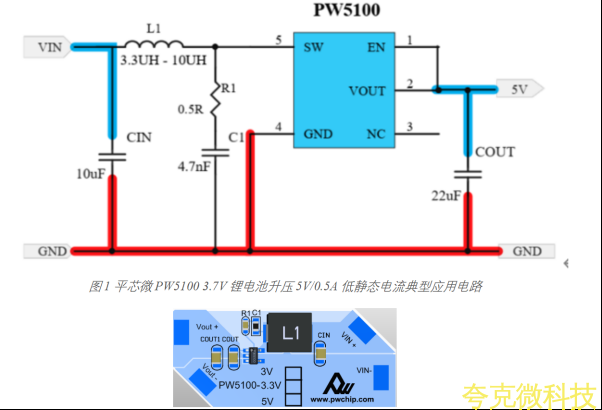

一、PW5100——0.7V 宽输入低静态电流、锂电升压 5V/0.5A 方案

PW5100 是平芯微为 " 长续航、低电流 " 应用打造的 DC-DC 升压 IC 。核心亮点是超宽输入电压范围 0.7V~5V—— 可以从单节干电池（ 1.5V ）、单节镍氢电池（ 1.2V ）、单节锂电池（ 3.0V~4.2V ）甚至接近放空的电池状态启动升压，直到输入电压降到 0.7V 才停止工作。

PW5100 采用 PFM 控制、内置 0.15Ω 功率 MOS 的同步整流 Boost 架构，输出 5V 最大电流 500mA 左右，静态电流仅约 20μA ，轻载效率极高。特别适合玩具、 TWS 耳机充电仓、蓝牙防丢器、有源笔、传感器节点、超低功耗 IoT 设备等对续航敏感的产品。

SOT23-6 封装，外围只需 1 颗电感（ 4.7μH~10μH ） + 1 颗输出电容 + 1 颗输入电容， PCB 面积极小。是 3.7V 升压 5V/0.5A 场景（尤其是需要低静态电流 + 宽输入）的最优选择。

B OM 物料表

1，P W5100 -50 1 PCS 芯片

2，C OUT.COUT1 2PCS 电容 0805 10 V 22 uF

3, C IN 1PCS 电容 0805 10 V 10uF

4， R1 1 PCS 电阻 0603 0.5 R 5%

5, C 1 1PCS 电容 0 6 0 3 16 V 4.7 n F

6， L1 1PCS 一体成型电感 0420 4.7UH

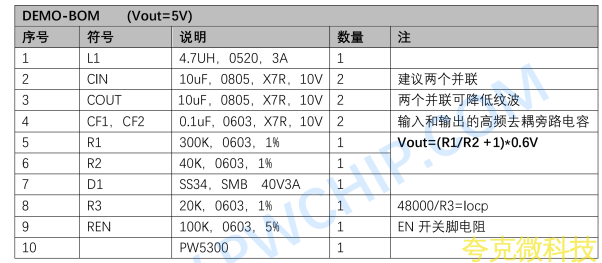

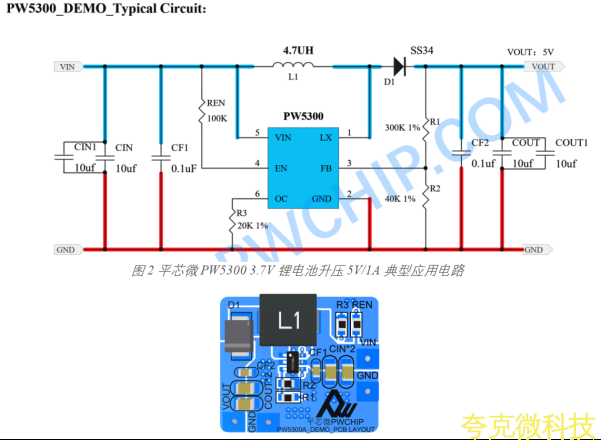

二、PW5300——3.7V 锂电升压 5V/1A 主流方案

PW5300 是平芯微最经典的 3.7V 升压 5V/1A DC-DC 升压 IC ，采用 PWM 同步整流架构，输入电压范围 2.5V~5V ，输出电压 5V （或通过 FB 脚外部电阻可调），最大输出电流 1A ，开关频率 1MHz ，效率 >90% 。芯片内置软启动、逐周期限流、过温关断、输入欠压锁存等完善保护，适合蓝牙音箱、便携补光灯、 USB 移动电源辅助、 5V 小家电等中等电流的锂电池升压 5V 应用。

PW5300 采用 SOT23-6 封装（或 DFN 封装可选），外围仅需 1 颗电感（ 4.7μH~10μH ）、 1 颗肖特基二极管、输入输出各 1 颗陶瓷电容， PCB 面积小，成本低。是目前 3.7V 升压 5V/1A 场景的主流选择。

三、PW5300A——PW5300 的降价版，输入电压宽、限流一般

电路图和外围一样

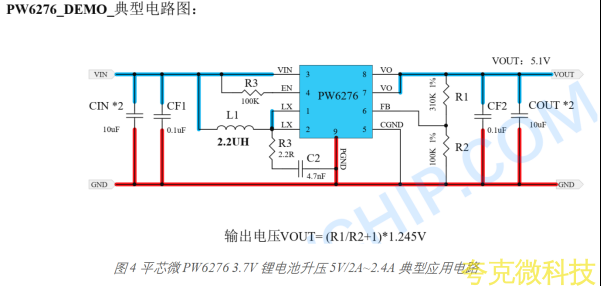

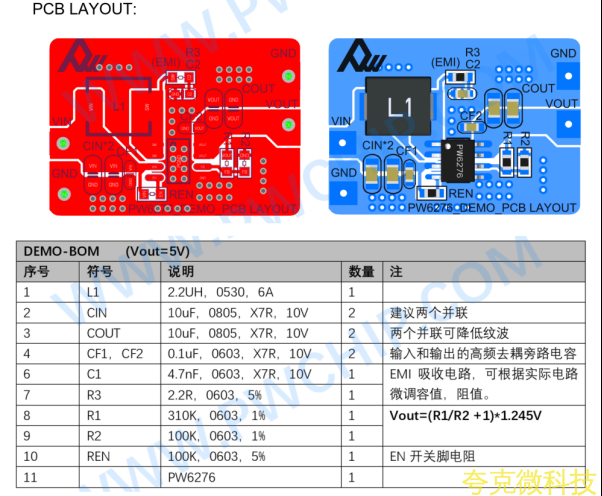

四、PW6276——3.7V 锂电升压 5V/2A~2.4A 大电流方案

当输出电流需求超过1A 、需要 2A/2.4A 输出时， PW6276 是最佳选择。 PW6276 是平芯微高集成度大电流升压 IC ，输入电压范围 2.7V~5.5V ，输出电压支持固定 5V 或外部电阻可调，锂电池 4.2V→5V 时输出电流可达 2A~2.4A 。芯片开关频率 1.2MHz ，内置低阻 NMOS+ 同步整流 PMOS ，效率最高 94% 。

PW6276 具备逐周期限流、过温保护、输入欠压锁定、真关断（ True Shutdown ）等完善功能，关断时 VOUT 与 VIN 完全隔离，无漏电通路，对锂电池待机功耗友好。，散热性能优异，特别适合蓝牙音箱、便携投影、共享设备、 5V/2A 输出的锂电池后备电源等中大功率应用。

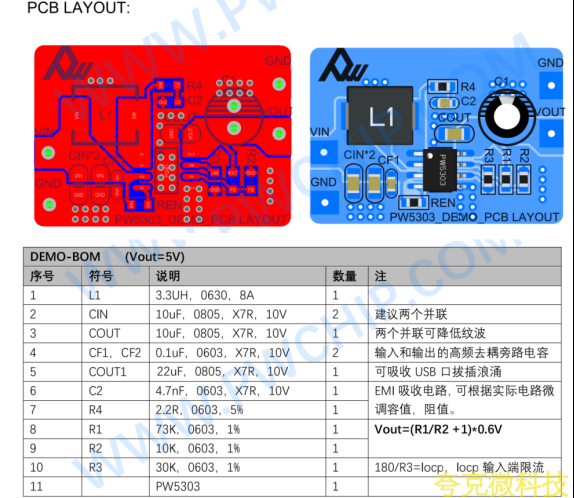

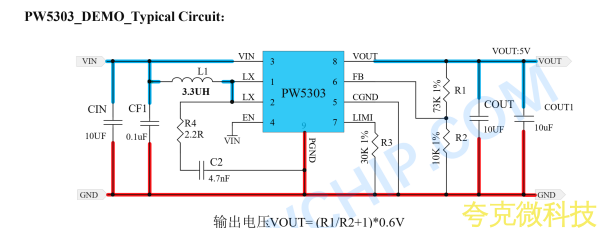

五、PW5303——3.7V 锂电升压 5V/3A 旗舰方案

PW5303 是平芯微 3.7V 升压 5V 系列中电流能力最强的一款，锂电池 3.7V 输入时最大输出电流可达 3A （ 4.2V 输入时更高），是目前市面上单节锂电池升压 5V/3A 场景的主流选择之一。芯片采用同步整流 PWM 控制，开关频率 1.2MHz ，效率典型 93%~95% ，内置超低阻功率 MOS ， 2A 负载下芯片温升极低。

PW5303 适合 5V/3A 大电流应用：便携投影仪主电源、便携 KTV 音箱、便携补光灯、 5V 风扇、 5V 电动工具辅助电源、共享设备大电流 USB 输出、便携医疗设备等。 DFN 封装或 QFN 封装可选，散热优异。

四个电流档次的关系：PW5100 输出 0.5A → PW5300/PW5300A 输出 1A → PW6276 输出 2A~2.4A → PW5303 输出 3A ，形成完整的 0.5A/1A/2A/3A 产品线，客户可根据实际负载精准选型。

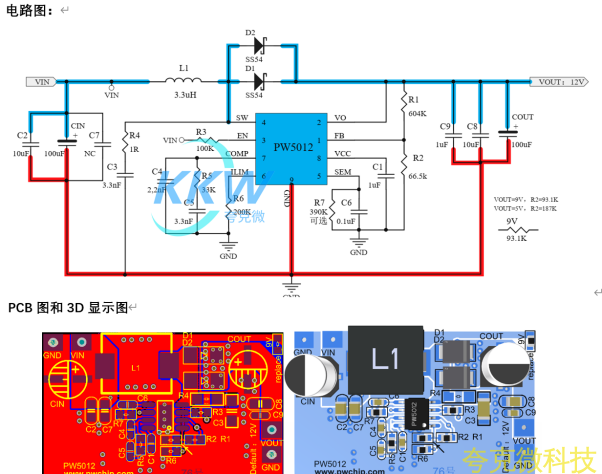

六、PW5012——3.7V/5V 升压 12V/1.5A 宽输入宽输出方案

如果您的应用不是升压到5V ，而是需要 "3.7V 锂电或 5V USB 升压到 12V" ，那么 PW5012 是最合适的选择。 PW5012 集成 22mΩ 低内阻功率开关管，输入电压范围 2.7V~12V （宽输入），输出电压 3V~13V 可调（宽输出）。锂电 3.7V→12V/1A 效率 88% ，两串锂电 7.2V→12V/1.5A 效率高达 93% 。

PW5012 具备 18V 输出过压保护、可编程软启动、峰值电流限制（ 14A ）、过温关断、 PWM/PFM 双模式（重载 PWM 、轻载 PFM 自动切换）等完善功能。 SOP8-EP 底部带焊盘封装，散热面积大，适合便携投影、蓝牙音箱、便携医疗设备、便携仪器仪表、行车记录仪后备、雾化器、 9V 替代方案等中大功率升压场景。
