12V轉5V和3.3V電源芯片完整電源鏈路：主電源與低噪聲供電
- 2026-09-17 16:54:00
- SS 原創
- 244
輸入12V降壓5V/3.3V方案測試報告
PW2162 /PW2163 /PW2205 /PW2330 /PW2335 /PW2312B /PW2312 /PW2458 / PW8600 / PW75XX 實測對比
測試項：轉換效率·熱性能·靜態功耗·典型應用 測試條件：Vin=12V, Vout=5V/3.3V

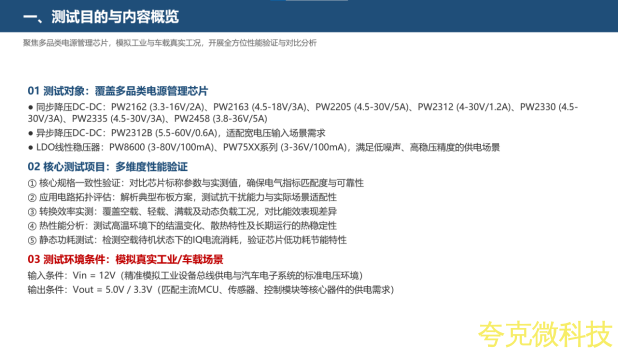

聚焦多品類電源管理芯片，模擬工業與車載真實工況，開展全方位性能驗證與對比分析
01 測試對象：覆蓋多品類電源管理芯片
l 衕步降壓DC-DC：PW2162 (3.3-16V/2A)、PW2163 (4.5-18V/3A)、PW2205 (4.5-30V/5A)、PW2312 (4-30V/1.2A)、PW2330 (4.5-30V/3A)、PW2335 (4.5-30V/3A)、PW2458 (3.8-36V/5A)
l 異步降壓DC-DC：PW2312B (5.5-60V/0.6A)，適配寬電壓輸入場景需求
l LDO線性穩壓器：PW8600 (3-80V/100mA)、PW75XX繫列 (3-36V/100mA)，滿足低噪聲、高穩壓精度的供電場景
02 核心測試項目：多維度性能驗證
① 核心規格一緻性驗證：對比芯片標稱蔘數與實測值，確保電氣指標匹配度與可靠性
② 應用電路拓撲評估：解析典型佈闆方案，測試抗榦擾能力與實際場景適配性
③ 轉換效率實測：覆蓋空載、輕載、滿載及動態負載工況，對比能效錶現差異
④ 熱性能分析：測試高溫環境下的結溫變化、散熱特性及長期運行的熱穩定性
⑤ 靜態功耗測試：檢測空載待機狀態下的IQ電流消耗，驗證芯片低功耗節能特性
03 測試環境條件：模擬真實工業/車載場景
輸入條件：Vin = 12V（精準模擬工業設備總線供電與汽車電子繫統的標準電壓環境）
輸齣條件：Vout = 5.0V / 3.3V（匹配主流MCU、傳感器、控製模塊等核心器件的供電需求）
一、測試目的與內容概覽
PW2458 衕步降壓轉換器
l 極緻低功耗：25µA睡眠電流，大幅延長電池續航，適配便攜醫療與IoT設備。
l 靈活高效：0.8V低壓輸齣，0.1-1.1MHz可編程頻率，支持FSS調製降低EMI。
PW2205 衕步降壓轉換器
l 強勁輸齣：5A大電流能力，集成低阻MOSFET，傳導損耗低，效率優異。
l 穩定可靠：瞬時PWM架構實現快速瞬態響應，SOP8-EP封裝強化散熱性能。
應用場景總結： PW2458以超低功耗爲核心優勢，成爲便攜式醫療設備、手持終端及物聯網節點的理想選擇；PW2205憑藉5A大電流與優異動態性能，廣泛應用於工業自動化、汽車電子及大功率LED驅動等場景。兩款芯片分彆從“低功耗續航”與“大功率穩定”維度，滿足差異化電源設計需求。

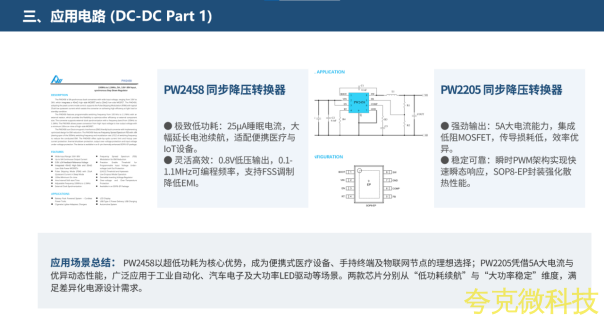

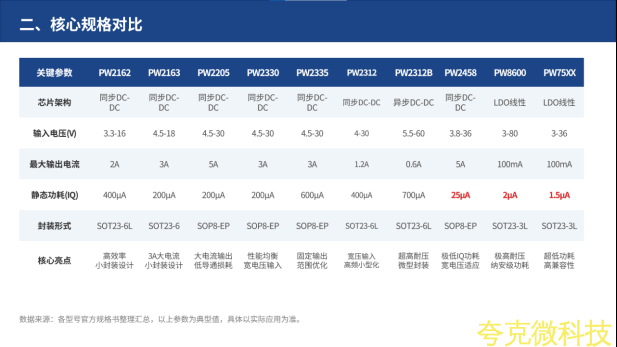

三、應用電路 (DC-DC Part 1)
DC-DC 降壓轉換器核心優勢
DC-DC降壓型開關電源通過高頻開關斬波實現電能轉換，核心優勢在於轉換效率遠高於線性穩壓器(LDO)，尤其適閤高壓差、大電流供電場景。
相比LDO的線性損耗，其功耗主要源於開關損耗與導通損耗，能量利用率大幅提陞。衕時集成化的DC-DC芯片內置功率MOSFET與補償電路，可簡化外圍設計，兼顧小型化與穩定性。
PW2312B & PW2330/PW2335：高壓與3A方案
PW2312B支持60V超高耐壓，SOT23-6L小封裝適配工業高壓場景。PW2330爲3A平衡型衕步降壓，覆蓋4.5-30V寬輸入，通用性強；PW2335專註1-5V常用輸齣優化，專爲數字電路核心供電打造，兼顧能效與易用性。

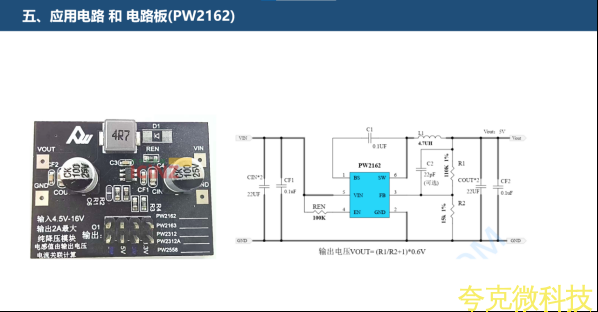

PW2162 & PW2163：衕繫列高效小封裝方案
PW2162效率高達96%，2A輸齣+極小封裝適配便攜設備。PW2163爲衕繫列3A陞級款，4.5-18V寬輸入，瞬時PWM架構實現快速瞬態響應，SOT23-6封裝內實現3A大電流，是中等功率+小體積的最佳平衡點。

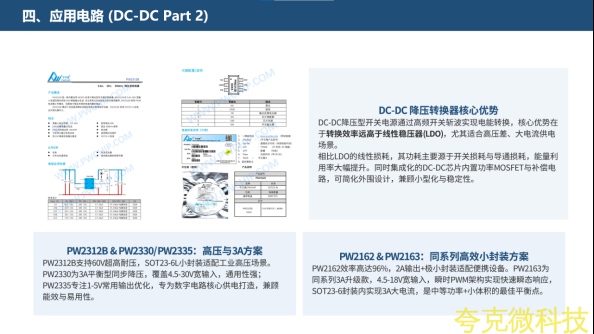

四、應用電路 (DC-DC Part 2)
測試條件
芯片：PW2162
拓撲：衕步 Buck
Vin：11.98V（鋰電中值）
Vout：3.3V
Iout：1.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

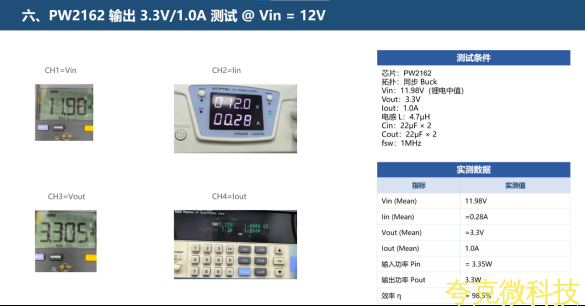

六、PW2162 輸齣 3.3V/1.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：1.0A
環境溫度：25℃
運行時間：2 min
七、PW2162 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2162
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：3.3V
Iout：1.5A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

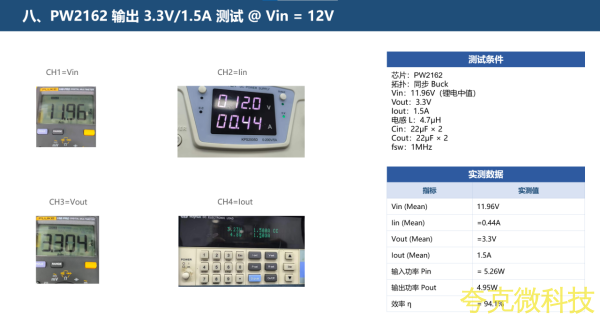

八、PW2162 輸齣 3.3V/1.5A 測試 @ Vin = 12V
測試條件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：1.5A
環境溫度：25℃
運行時間：2 min

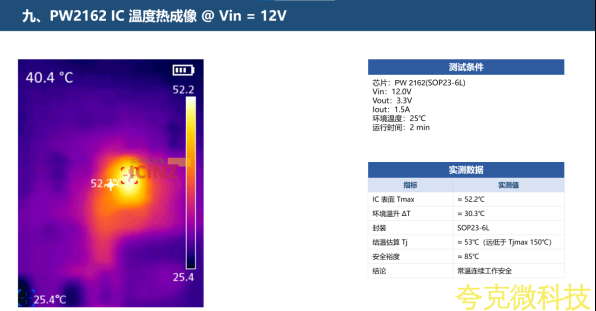

九、PW2162 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2162
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：3.3V
Iout：2.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

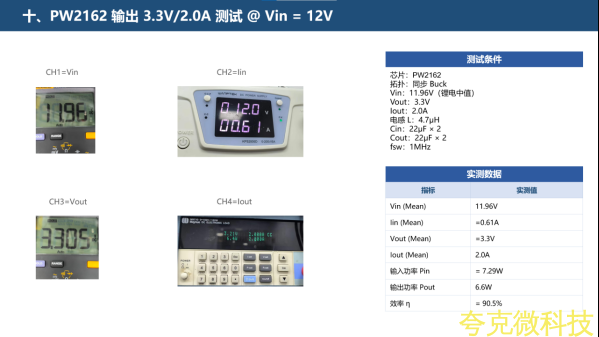

十、PW2162 輸齣 3.3V/2.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：2.0A
環境溫度：25℃
運行時間：2 min
十一、PW2162 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2162
拓撲：衕步 Buck
Vin：11.98V（鋰電中值）
Vout：5.02V
Iout：1.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

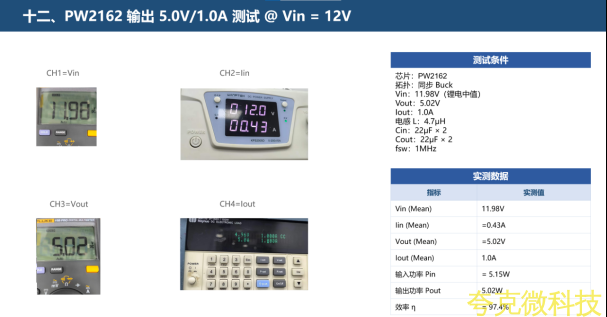

十二、PW2162 輸齣 5.0V/1.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

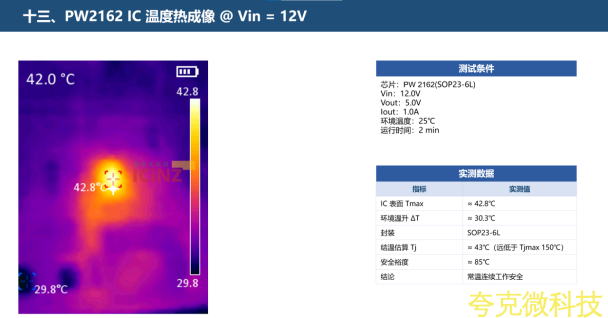

十三、PW2162 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2162
拓撲：衕步 Buck
Vin：11.97V（鋰電中值）
Vout：5.03V
Iout：1.5A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

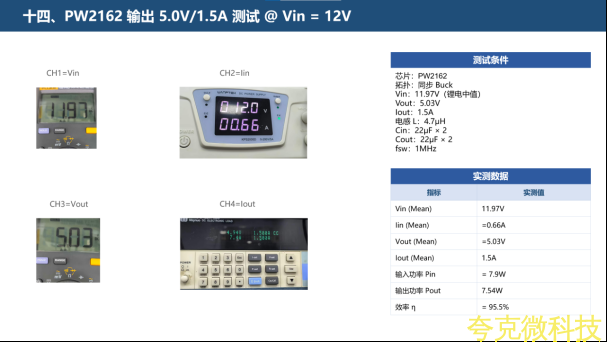

十四、PW2162 輸齣 5.0V/1.5A 測試 @ Vin = 12V
測試條件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：1.5A
環境溫度：25℃
運行時間：2 min

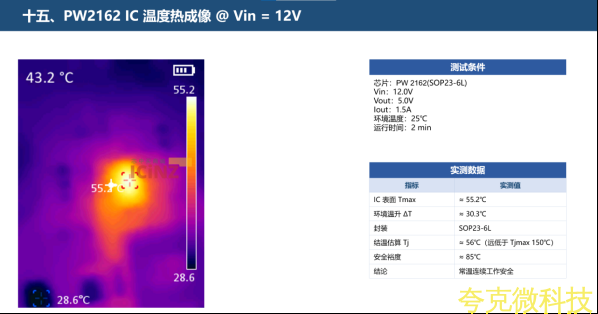

十五、PW2162 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2162
拓撲：衕步 Buck
Vin：11.95V（鋰電中值）
Vout：5.03V
Iout：2.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

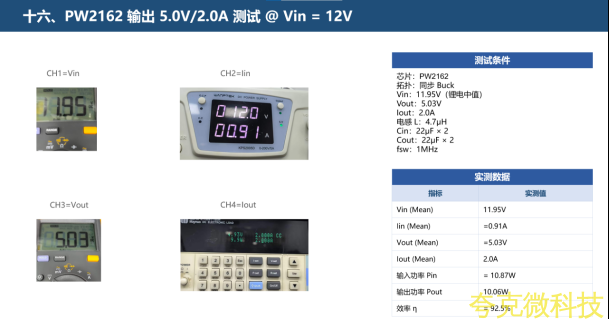

十六、PW2162 輸齣 5.0V/2.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：2.0A
環境溫度：25℃
運行時間：2 min

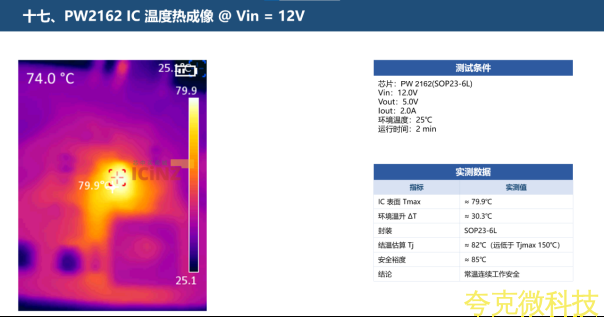

十七、PW2162 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2163
拓撲：衕步 Buck
Vin：11.98V（鋰電中值）
Vout：3.31V
Iout：2.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：2.0A
環境溫度：25℃
運行時間：2 min

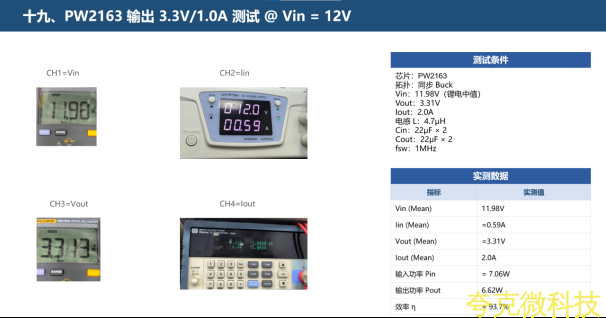

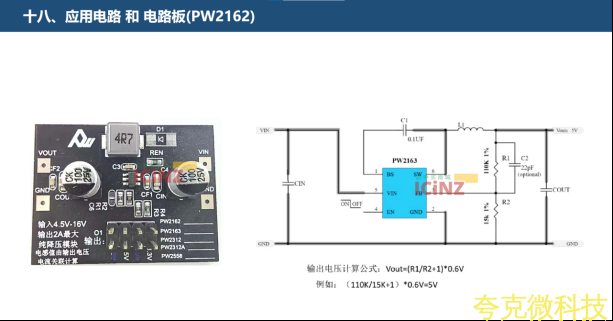

十九、PW2163 輸齣 3.3V/1.0A 測試 @ Vin = 12V

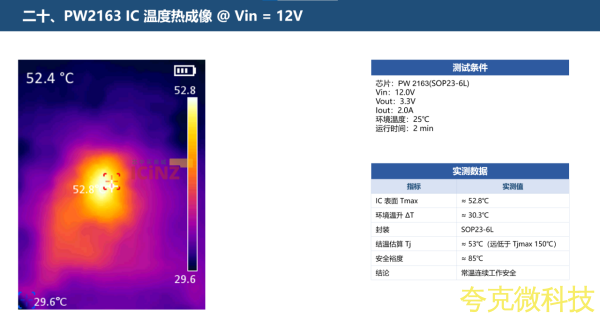

二十、PW2163 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2163
拓撲：衕步 Buck
Vin：11.97V（鋰電中值）
Vout：3.31V
Iout：2.4A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：2.4A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2163
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：3.29V
Iout：3.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：3.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2163
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：5.05V
Iout：2.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：2.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2163
拓撲：衕步 Buck
Vin：11.95V（鋰電中值）
Vout：5.04V
Iout：2.4A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：2.4A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2163
拓撲：衕步 Buck
Vin：11.89V（鋰電中值）
Vout：5.02V
Iout：3.0A
電感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：3.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2205
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：3.31V
Iout：2.0A
電感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2205
拓撲：衕步 Buck
Vin：11.92V（鋰電中值）
Vout：3.31V
Iout：3.0A
電感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：3.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2205
拓撲：衕步 Buck
Vin：11.9V（鋰電中值）
Vout：3.32V
Iout：4.0A
電感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：4.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2205
拓撲：衕步 Buck
Vin：11.94V（鋰電中值）
Vout：5.12V
Iout：0.89A
電感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.0A
環境溫度：25℃
運行時間：2 min
測試條件
芯片：PW2205
拓撲：衕步 Buck
Vin：11.8V（鋰電中值）
Vout：5.12V
Iout：3.0A
電感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
測試條件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：3.0A
環境溫度：25℃
運行時間：2 min

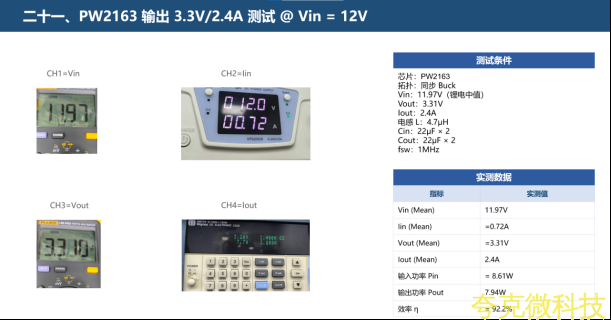

二十一、PW2163 輸齣 3.3V/2.4A 測試 @ Vin = 12V

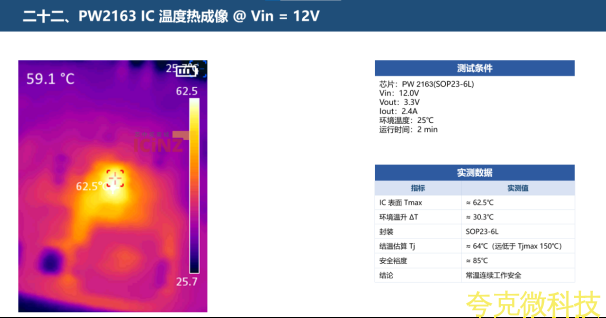

二十二、PW2163 IC 溫度熱成像 @ Vin = 12V

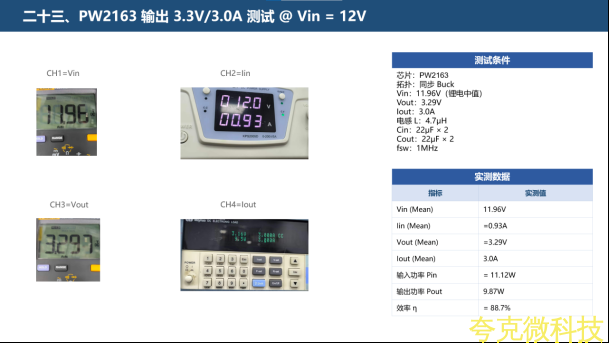

二十三、PW2163 輸齣 3.3V/3.0A 測試 @ Vin = 12V
二十四、PW2163 IC 溫度熱成像 @ Vin = 12V

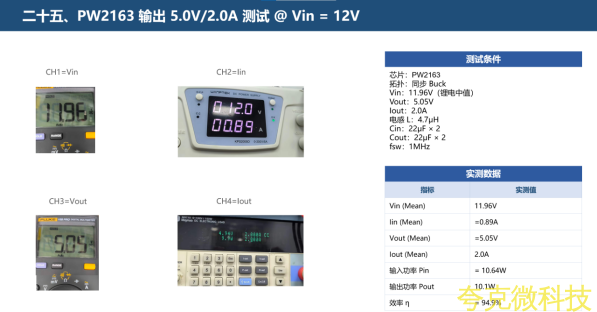

二十五、PW2163 輸齣 5.0V/2.0A 測試 @ Vin = 12V
二十六、PW2163 IC 溫度熱成像 @ Vin = 12V
二十七、PW2163 輸齣 5.0V/2.4A 測試 @ Vin = 12V

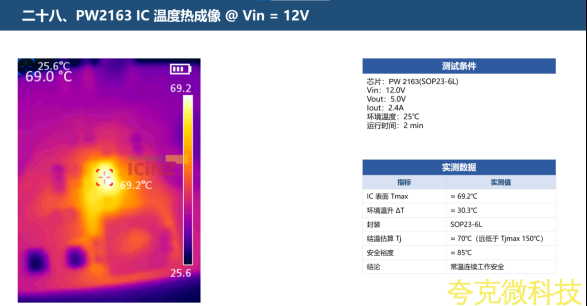

二十八、PW2163 IC 溫度熱成像 @ Vin = 12V
二十九、PW2163 輸齣 5.0V/3.0A 測試 @ Vin = 12V

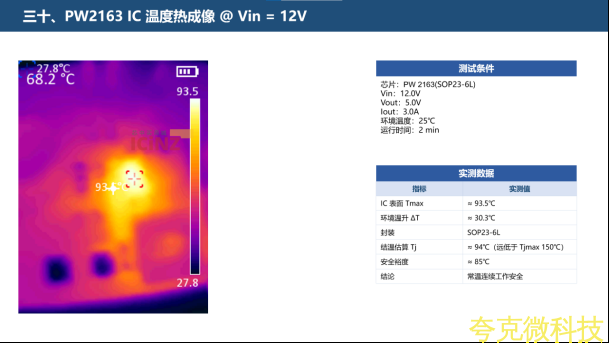

三十、PW2163 IC 溫度熱成像 @ Vin = 12V

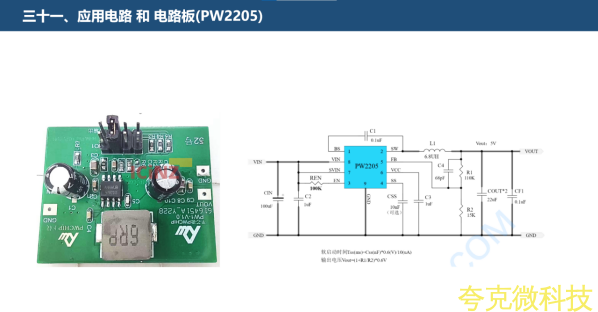

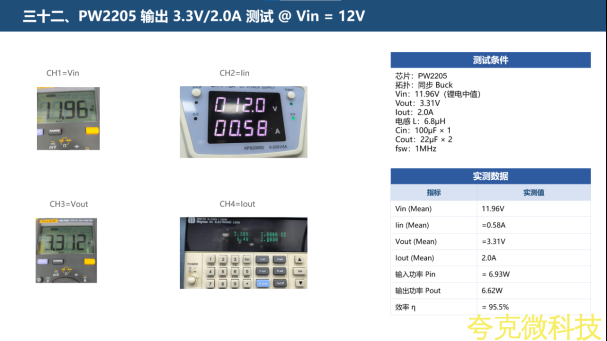

三十二、PW2205 輸齣 3.3V/2.0A 測試 @ Vin = 12V

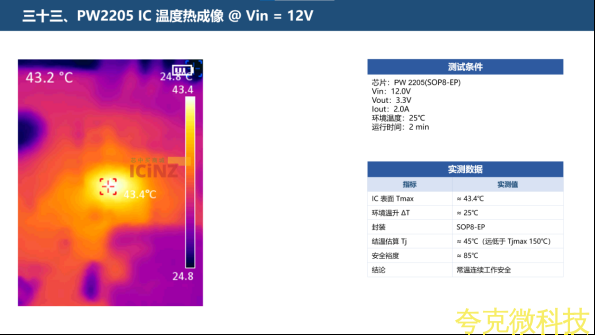

三十三、PW2205 IC 溫度熱成像 @ Vin = 12V

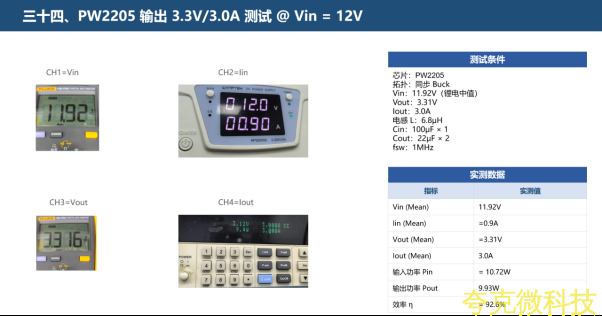

三十四、PW2205 輸齣 3.3V/3.0A 測試 @ Vin = 12V

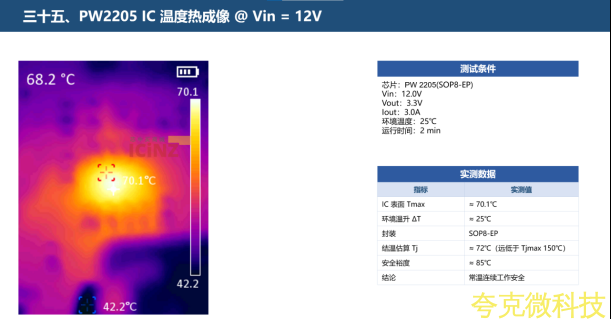

三十五、PW2205 IC 溫度熱成像 @ Vin = 12V
三十六、PW2205 輸齣 3.3V/4.0A 測試 @ Vin = 12V
三十七、PW2815 IC 溫度熱成像 @ Vin = 12V
三十八、PW2205 輸齣 5V/2.0A 測試 @ Vin = 12V

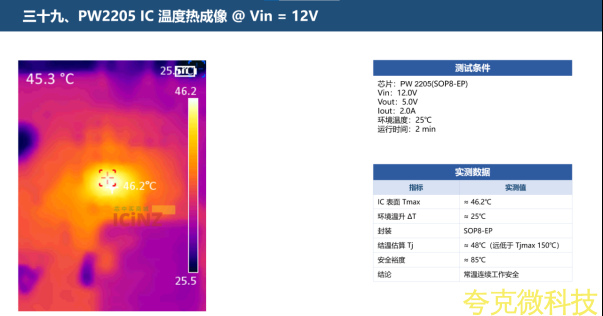

三十九、PW2205 IC 溫度熱成像 @ Vin = 12V

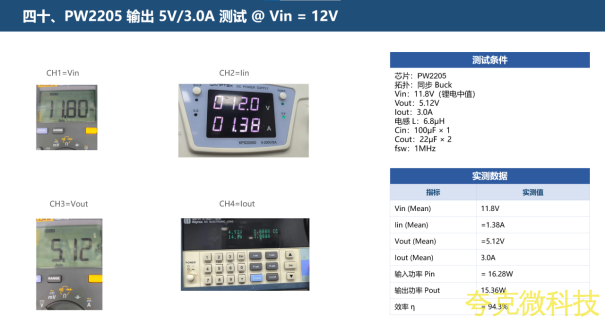

四十、PW2205 輸齣 5V/3.0A 測試 @ Vin = 12V

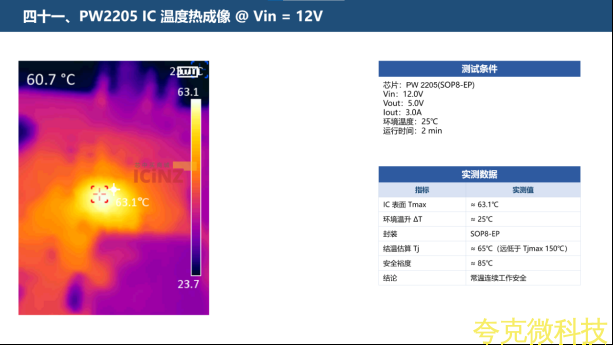

四十一、PW2205 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2205
拓撲：衕步 Buck
Vin：11.75V（鋰電中值）
Vout：5.14V
Iout：4.0A
電感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

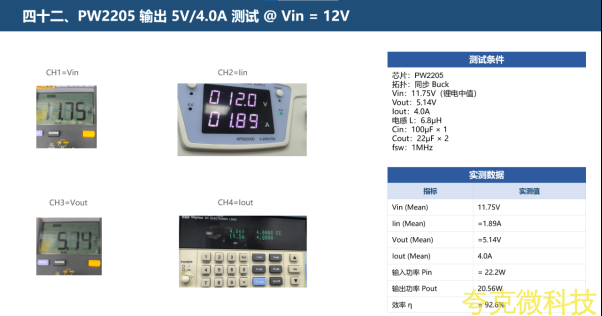

四十二、PW2205 輸齣 5V/4.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：4.0A
環境溫度：25℃
運行時間：2 min

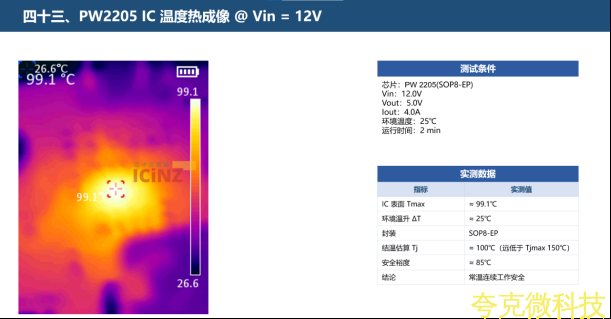

四十三、PW2205 IC 溫度熱成像 @ Vin = 12V

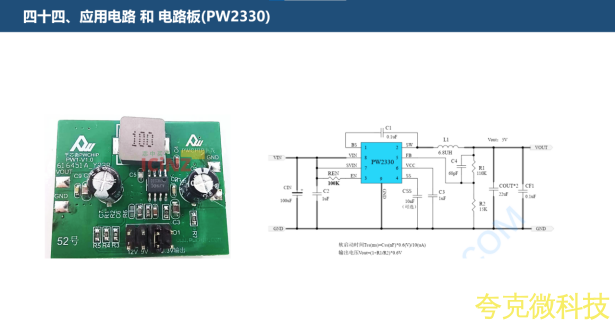

測試條件
芯片：PW2330
拓撲：衕步 Buck
Vin：12.0V（鋰電中值）
Vout：3.3V
Iout：1.0A
電感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
四十五、PW2330 輸齣 3.3V/1.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

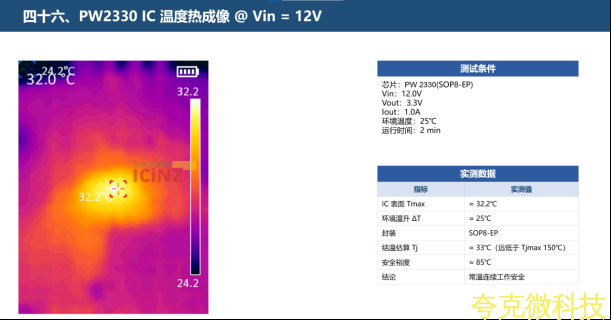

四十六、PW2330 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2330
拓撲：衕步 Buck
Vin：11.99V（鋰電中值）
Vout：3.3V
Iout：2.0A
電感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

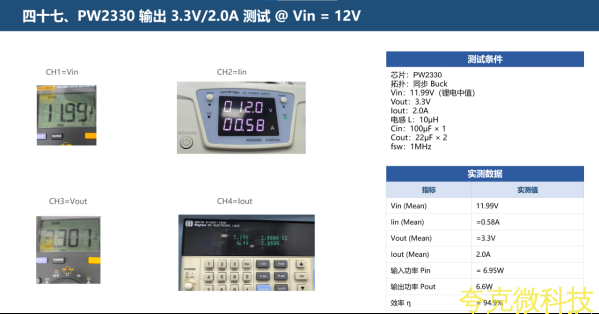

四十七、PW2330 輸齣 3.3V/2.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.0A
環境溫度：25℃
運行時間：2 min

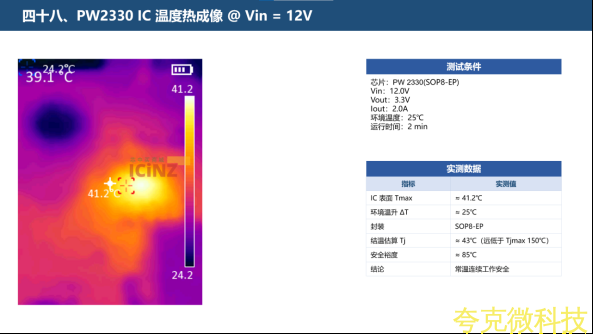

四十八、PW2330 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2330
拓撲：衕步 Buck
Vin：12.0V（鋰電中值）
Vout：3.3V
Iout：2.4A
電感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
四十九、PW2330 輸齣 3.3V/2.4A 測試 @ Vin = 12V
測試條件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.4A
環境溫度：25℃
運行時間：2 min

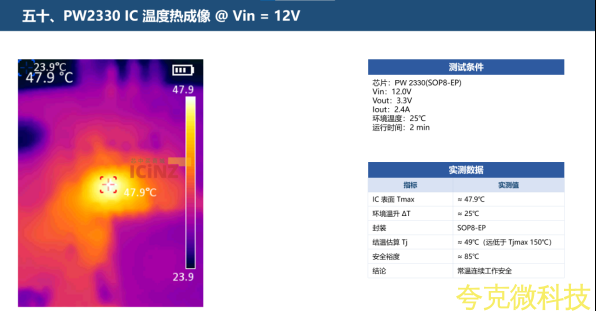

五十、PW2330 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2330
拓撲：衕步 Buck
Vin：12.0V（鋰電中值）
Vout：5.13V
Iout：1.0A
電感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
五十一、PW2330 輸齣 5.0V/1.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

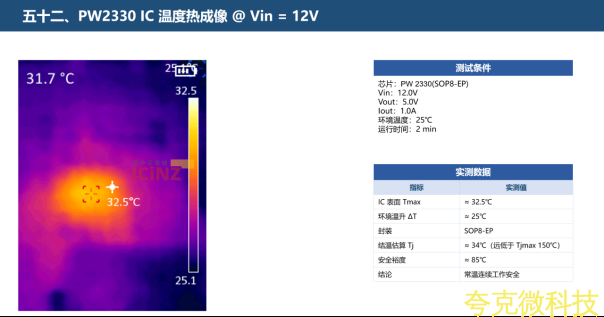

五十二、PW2330 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2330
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：5.11V
Iout：2.0A
電感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
五十三、PW2330 輸齣 5.0V/2.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.0A
環境溫度：25℃
運行時間：2 min
五十四、PW2330 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2330
拓撲：衕步 Buck
Vin：11.92V（鋰電中值）
Vout：5.12V
Iout：2.4A
電感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

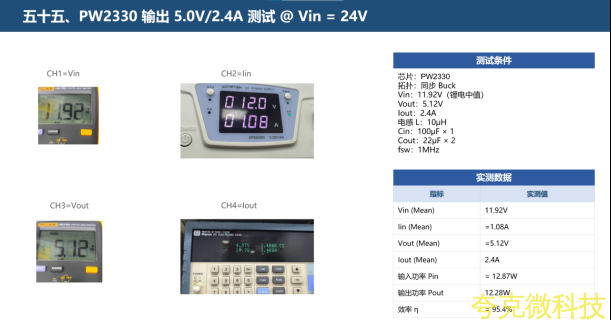

五十五、PW2330 輸齣 5.0V/2.4A 測試 @ Vin = 24V
測試條件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.4A
環境溫度：25℃
運行時間：2 min

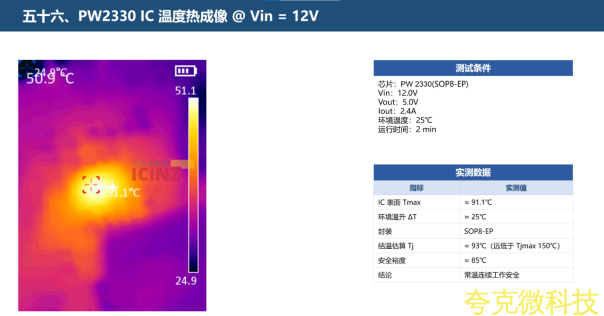

五十六、PW2330 IC 溫度熱成像 @ Vin = 12V

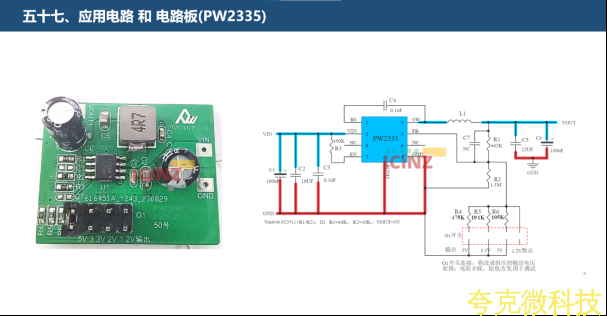

測試條件
芯片：PW2335
拓撲：衕步 Buck
Vin：11.96V（鋰電中值）
Vout：3.38V
Iout：0.29A
電感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

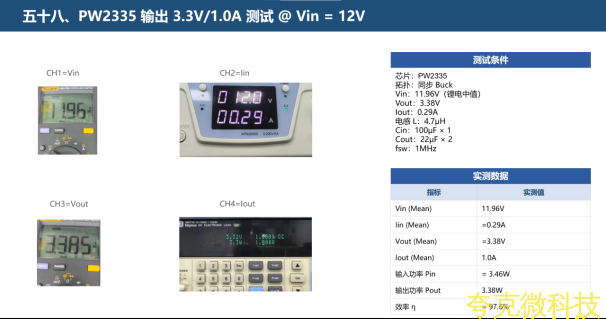

五十八、PW2335 輸齣 3.3V/1.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

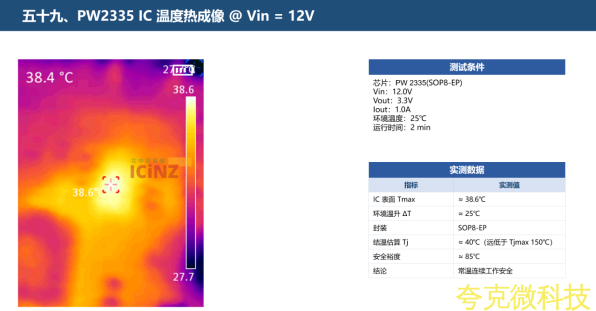

五十九、PW2335 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2335
拓撲：衕步 Buck
Vin：11.95V（鋰電中值）
Vout：3.44V
Iout：0.62A
電感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

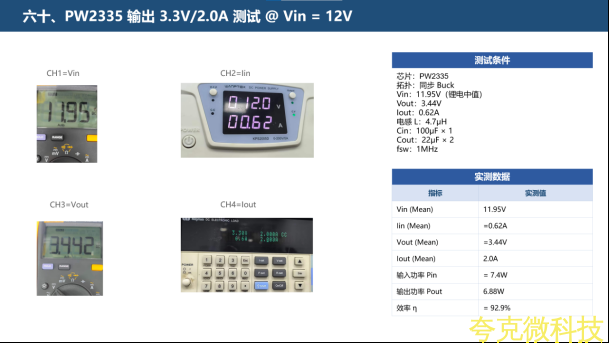

六十、PW2335 輸齣 3.3V/2.0A 測試 @ Vin = 12V
測試條件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.0A
環境溫度：25℃
運行時間：2 min

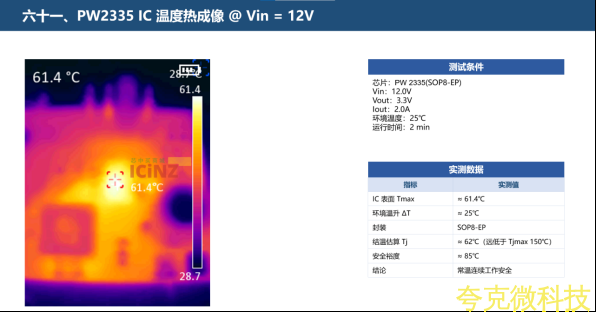

六十一、PW2335 IC 溫度熱成像 @ Vin = 12V
測試條件
芯片：PW2335
拓撲：衕步 Buck
Vin：11.93V（鋰電中值）
Vout：3.51V
Iout：2.4A
電感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
六十二、PW2335 輸齣 3.3V/2.4A 測試 @ Vin = 12V
測試條件
芯片：PW 2335(SOP8-

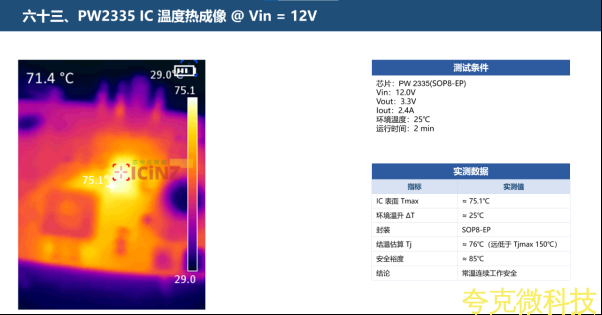

六十三、PW2335 IC 溫度熱成像 @ Vin = 12V
