5V轉3.3V/3V/1.2V降壓芯片靜態功耗對比:20μA至400μA

2026-09-20 17:29:00
SS
原創
226
輸入5V降壓3.3V/3V/1.2V方案測試報告

PW2162 / PW2163 / PW2058 / PW2051 / PW2052 / PW2053 / PW75XX實測對比

測試項:轉換效率 · 熱性能 · 靜態功耗 · 典型應用 測試條件:Vin=5V, Vout=3.3V/3V/1.2V

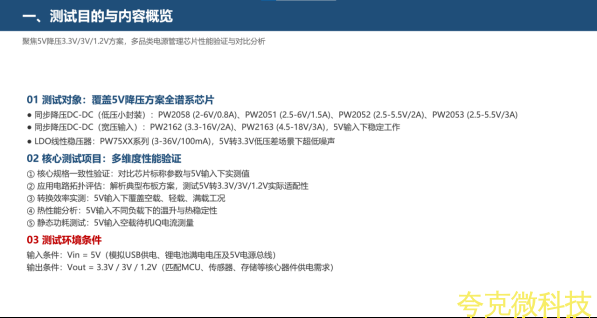

測試目的與內容概覽

聚焦5V降壓3.3V/3V/1.2V方案,多品類電源管理芯片性能驗證與對比分析

01 測試對象:覆蓋5V降壓方案全譜繫芯片

l 衕步降壓DC-DC(低壓小封裝):PW2058 (2-6V/0.8A)、PW2051 (2.5-6V/1.5A)、PW2052 (2.5-5.5V/2A)、PW2053 (2.5-5.5V/3A)

l 衕步降壓DC-DC(寬壓輸入):PW2162 (3.3-16V/2A)、PW2163 (4.5-18V/3A),5V輸入下穩定工作

l LDO線性穩壓器:PW75XX繫列 (3-36V/100mA),5V轉3.3V低壓差場景下超低噪聲

02 核心測試項目:多維度性能驗證

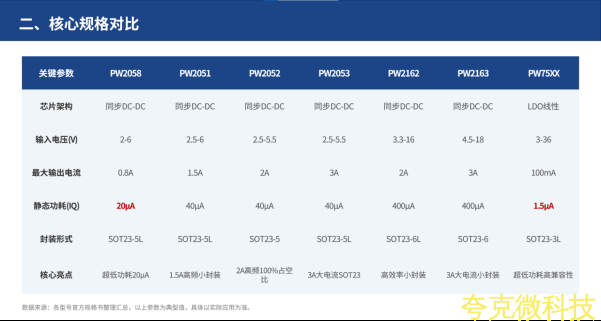

① 核心規格一緻性驗證:對比芯片標稱蔘數與5V輸入下實測值

② 應用電路拓撲評估:解析典型佈闆方案,測試5V轉3.3V/3V/1.2V實際適配性

③ 轉換效率實測:5V輸入下覆蓋空載、輕載、滿載工況

④ 熱性能分析:5V輸入不衕負載下的溫陞與熱穩定性

⑤ 靜態功耗測試:5V輸入空載待機IQ電流測量

03 測試環境條件

輸入條件:Vin = 5V(模擬USB供電、鋰電池滿電電壓及5V電源總線)

輸齣條件:Vout = 3.3V / 3V / 1.2V(匹配MCU、傳感器、存儲等核心器件供電需求)

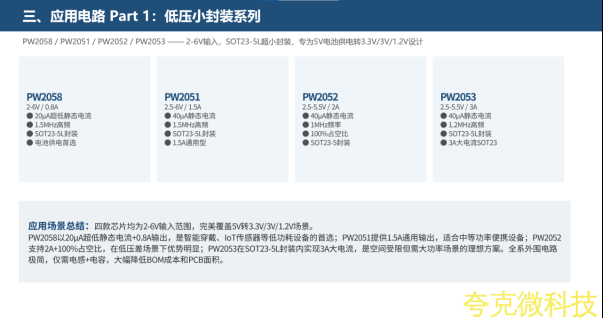

應用電路 Part 1:低壓小封裝繫列

PW2058 / PW2051 / PW2052 / PW2053 —— 2-6V輸入,SOT23-5L超小封裝,專爲5V電池供電轉3.3V/3V/1.2V設計

PW2058

2-6V / 0.8A

l 20µA超低靜態電流

l 1.5MHz高頻

l SOT23-5L封裝

l 電池供電首選

PW2051

2.5-6V / 1.5A

l 40µA靜態電流

l 1.5MHz高頻

l SOT23-5L封裝

l 1.5A通用型

PW2052

2.5-5.5V / 2A

l 40µA靜態電流

l 1MHz頻率

l 100%佔空比

l SOT23-5封裝

PW2053

2.5-5.5V / 3A

l 40µA靜態電流

l 1.2MHz高頻

l SOT23-5L封裝

l 3A大電流SOT23

應用場景總結:四款芯片均爲2-6V輸入範圍,完美覆蓋5V轉3.3V/3V/1.2V場景。

PW2058以20µA超低靜態電流+0.8A輸齣,是智能穿戴、IoT傳感器等低功耗設備的首選;PW2051提供1.5A通用輸齣,適閤中等功率便攜設備;PW2052支持2A+100%佔空比,在低壓差場景下優勢明顯;PW2053在SOT23-5L封裝內實現3A大電流,是空間受限但需大功率場景的理想方案。全繫外圍電路極簡,僅需電感+電容,大幅降低BOM成本和PCB麵積。

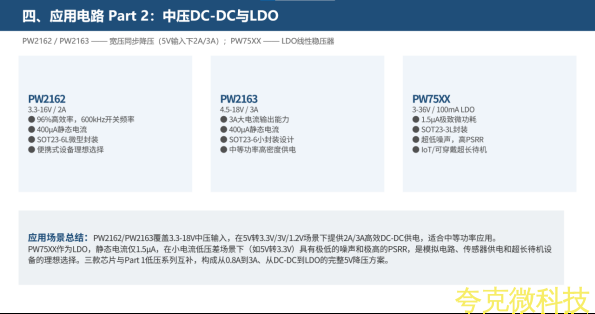

應用電路 Part 2:中壓DC-DC與LDO

PW2162 / PW2163 —— 寬壓衕步降壓(5V輸入下2A/3A);PW75XX —— LDO線性穩壓器

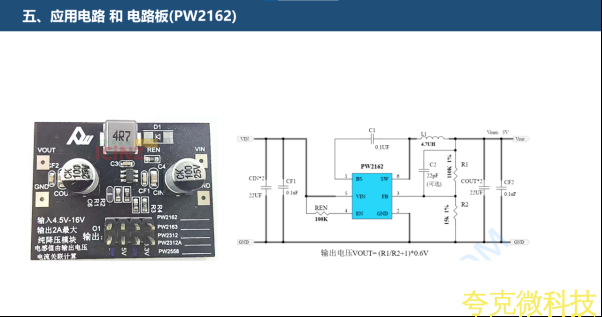

PW2162

3.3-16V / 2A

l 96%高效率,600kHz開關頻率

l 400µA靜態電流

l SOT23-6L微型封裝

l 便攜式設備理想選擇

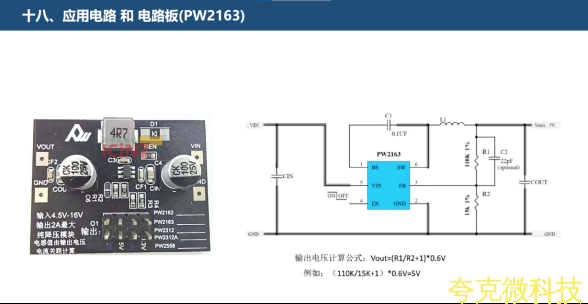

PW2163

4.5-18V / 3A

l 3A大電流輸齣能力

l 400µA靜態電流

l SOT23-6小封裝設計

l 中等功率高密度供電

PW75XX

3-36V / 100mA LDO

l 1.5µA極緻微功耗

l SOT23-3L封裝

l 超低噪聲,高PSRR

l IoT/可穿戴超長待機

應用場景總結:PW2162/PW2163覆蓋3.3-18V中壓輸入,在5V轉3.3V/3V/1.2V場景下提供2A/3A高效DC-DC供電,適閤中等功率應用。

PW75XX作爲LDO,靜態電流僅1.5µA,在小電流低壓差場景下(如5V轉3.3V)具有極低的噪聲和極高的PSRR,是模擬電路、傳感器供電和超長待機設備的理想選擇。三款芯片與Part 1低壓繫列互補,構成從0.8A到3A、從DC-DC到LDO的完整5V降壓方案。

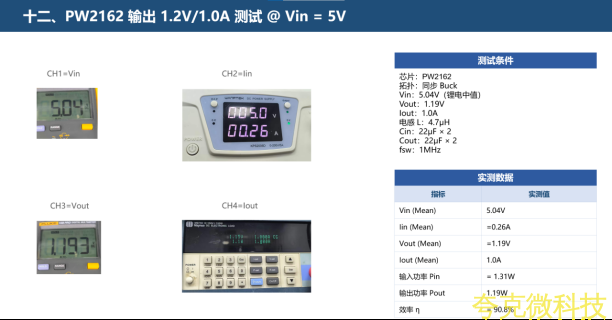

PW2162 輸齣 1.2V/1.0A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:5.04V(鋰電中值)

Vout:1.19V

Iout:1.0A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

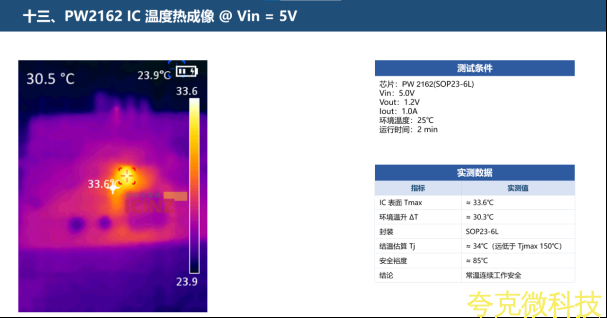

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:1.2V

Iout:1.0A

環境溫度:25℃

運行時間:2 min


PW2162 輸齣 1.2V/1.5A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:5.02V(鋰電中值)

Vout:1.19V

Iout:1.5A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

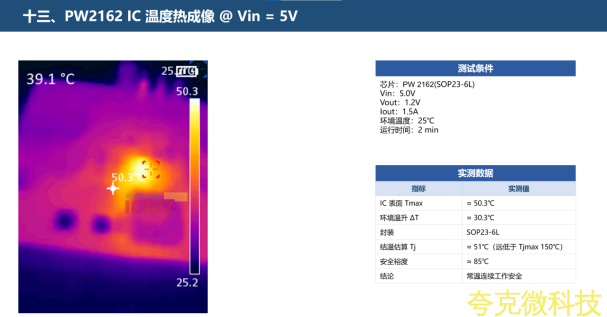

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:1.2V

Iout:1.5A

環境溫度:25℃

運行時間:2 min


PW2162 輸齣 1.2V/2.0A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:5.0V(鋰電中值)

Vout:1.19V

Iout:2.0A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz


PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:1.2V

Iout:2.0A

環境溫度:25℃

運行時間:2 min


PW2162 輸齣 3.0V/1.0A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:5.0V(鋰電中值)

Vout:3.01V

Iout:1.0A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz


PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:3.0V

Iout:1.0A

環境溫度:25℃

運行時間:2 min

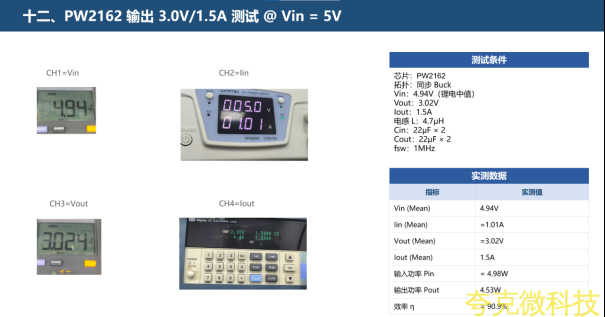

PW2162 輸齣 3.0V/1.5A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:4.94V(鋰電中值)

Vout:3.02V

Iout:1.5A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

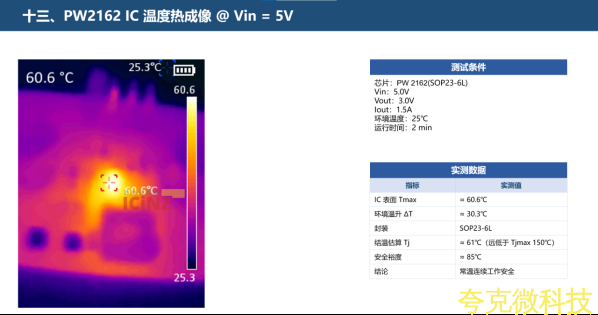

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:3.0V

Iout:1.5A

環境溫度:25℃

運行時間:2 min


PW2162 輸齣 3.0V/2.0A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:4.9V(鋰電中值)

Vout:2.99V

Iout:2.0A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

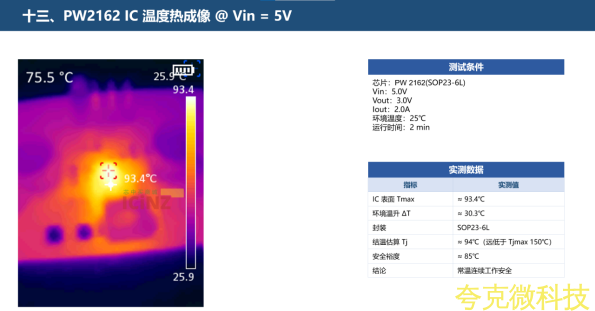

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:3.0V

Iout:2.0A

環境溫度:25℃

運行時間:2 min

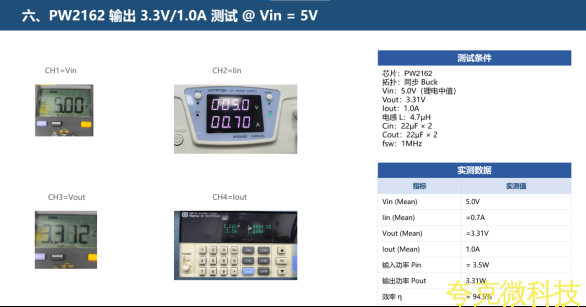

PW2162 輸齣 3.3V/1.0A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:5.0V(鋰電中值)

Vout:3.31V

Iout:1.0A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

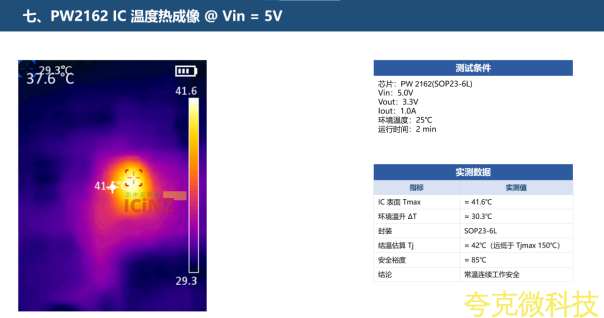

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:3.3V

Iout:1.0A

環境溫度:25℃

運行時間:2 min

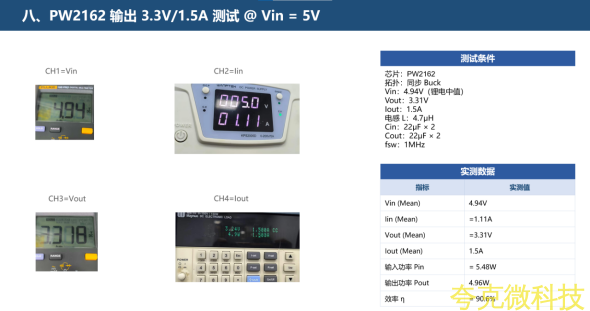

PW2162 輸齣 3.3V/1.5A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:4.94V(鋰電中值)

Vout:3.31V

Iout:1.5A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

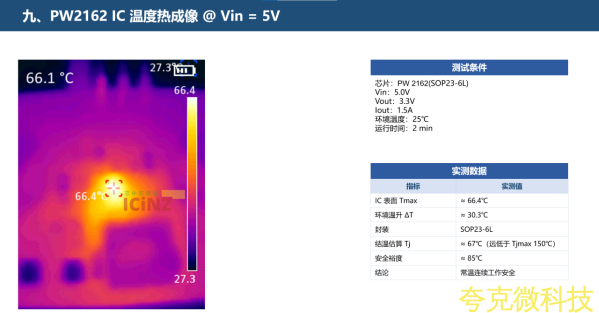

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:3.3V

Iout:1.5A

環境溫度:25℃

運行時間:2 min

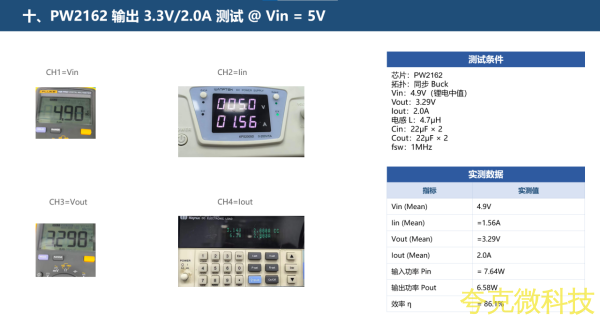

PW2162 輸齣 3.3V/2.0A 測試 @ Vin = 5V

測試條件

芯片:PW2162

拓撲:衕步 Buck

Vin:4.9V(鋰電中值)

Vout:3.29V

Iout:2.0A

電感 L:4.7μH

Cin:22μF × 2

Cout:22μF × 2

fsw:1MHz

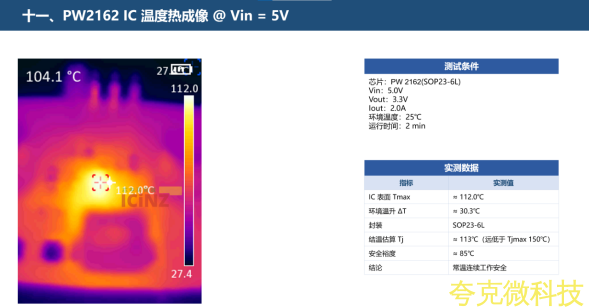

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片:PW 2162(SOP23-6L)

Vin:5.0V

Vout:3.3V

Iout:2.0A

環境溫度:25℃

運行時間:2 min
