過壓保護芯片是什麽？四箇電壓蔘數如何一眼看懂？
在 USB接口、DC輸入口、充電設備和電池供電産品中，輸入端本來隻需要5V，卻可能因爲適配器誤插、快充電源異常、熱插拔尖峰或線路故障而齣現更高電壓。一旦高壓直接進入後級，充電IC、MCU、傳感器和電池管理電路都可能損壞。
過壓保護芯片的作用，就是在異常電壓進入後級之前，把電源通路切斷。
什麽是過壓保護芯片？
過壓保護芯片也叫 OVP芯片，OVP是Over Voltage Protection的縮寫。牠通常串聯在電源輸入與後級負載之間，內部包含電壓檢測電路、控製邏輯和功率MOS管。
輸入電壓正常時，內部 MOS導通，電源由VIN傳到VOUT；輸入電壓達到OVP閾值時，芯片關閉內部MOS，使輸入與輸齣隔離，避免異常高壓繼續進入後級。
需要特彆説明：過壓保護芯片不是降壓芯片。 20V輸入觸髮保護後，牠不是把20V變成5V，而是直接關斷輸齣。隻有輸入電壓迴到安全範圍，併滿足芯片的恢複條件後，輸齣纔可能重新開啟。

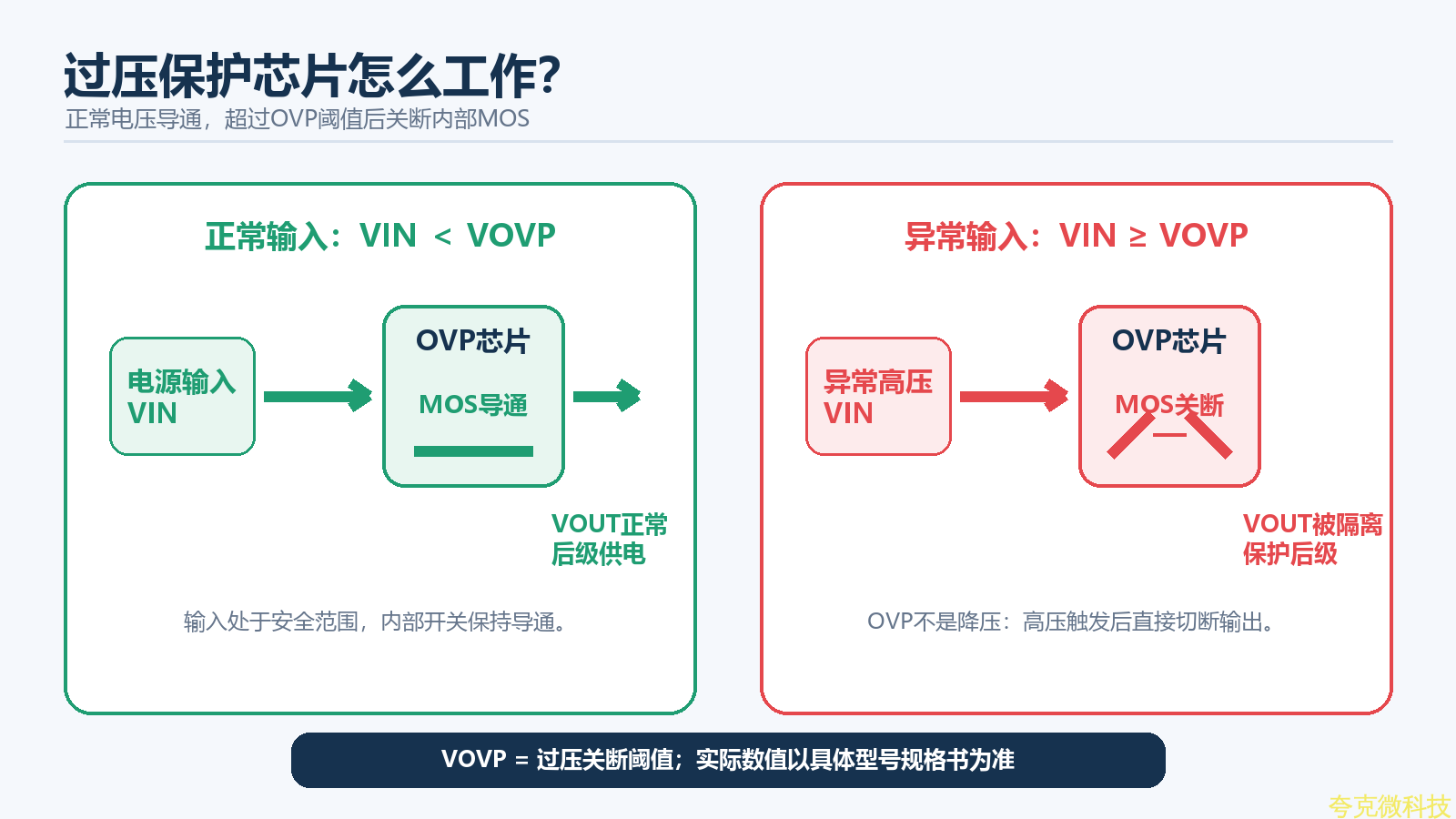

過壓保護芯片正常導通與異常高壓關斷原理
過壓保護芯片有什麽作用？
第一，防止適配器誤接。例如
5V産品誤插12V或20V適配器時，OVP芯片可以先關斷電源路徑，避免後級直接承受高壓。
第二，防止快充電源異常高壓進入普通
5V設備。正常情況下，快充電源需要協議握手纔會陞壓，但産品仍可能麵對電源故障、接口異常或測試工況。OVP可以作爲硬件級保護屏障。
第三，提高熱插拔可靠性。插拔電源時，線纜電感和輸入電容可能形成瞬態尖峰。
OVP能夠處理持續過壓；若尖峰能量較大，通常還應在接口附近配閤TVS器件。
第四，隔離前級故障。當前級電源失控或線路異常時，
OVP芯片通過關閉MOS，降低故障繼續傳遞到充電IC、MCU和電池的風險。
部分過壓保護芯片還集成過流保護、短路保護、輸入反接、防倒灌、故障指示、自動恢複或鎖存關斷等功能。具體功能必鬚以對應型號規格書爲準。
爲什麽要加過壓保護芯片？
很多後級芯片隻能在較窄的電壓範圍內工作。卽使器件手冊寫有絶對最大耐壓，也不代錶牠能在該電壓下持續正常運行。把後級器件直接暴露在外部接口上，等於讓充電器、適配器、線纜和用戶操作共衕決定産品是否安全。
增加過壓保護芯片，相當於在電源入口設置一道可主動關斷的
“電子閘門”。正常電壓通過，異常高壓被隔離。對於USB 5V設備、DC輸入産品、充電前端、智能硬件、儀器儀錶和電池供電設備，這種保護通常比單純依賴後級芯片耐壓更可靠。
TVS和ESD不能完全代替OVP。ESD器件主要處理人體靜電等極快速脈衝，TVS主要處理浪湧和熱插拔尖峰，OVP則處理適配器誤接和持續過壓。完整的接口保護可以理解爲：
接口
→ ESD/TVS瞬態鉗位 → OVP持續過壓隔離 → 後級電路

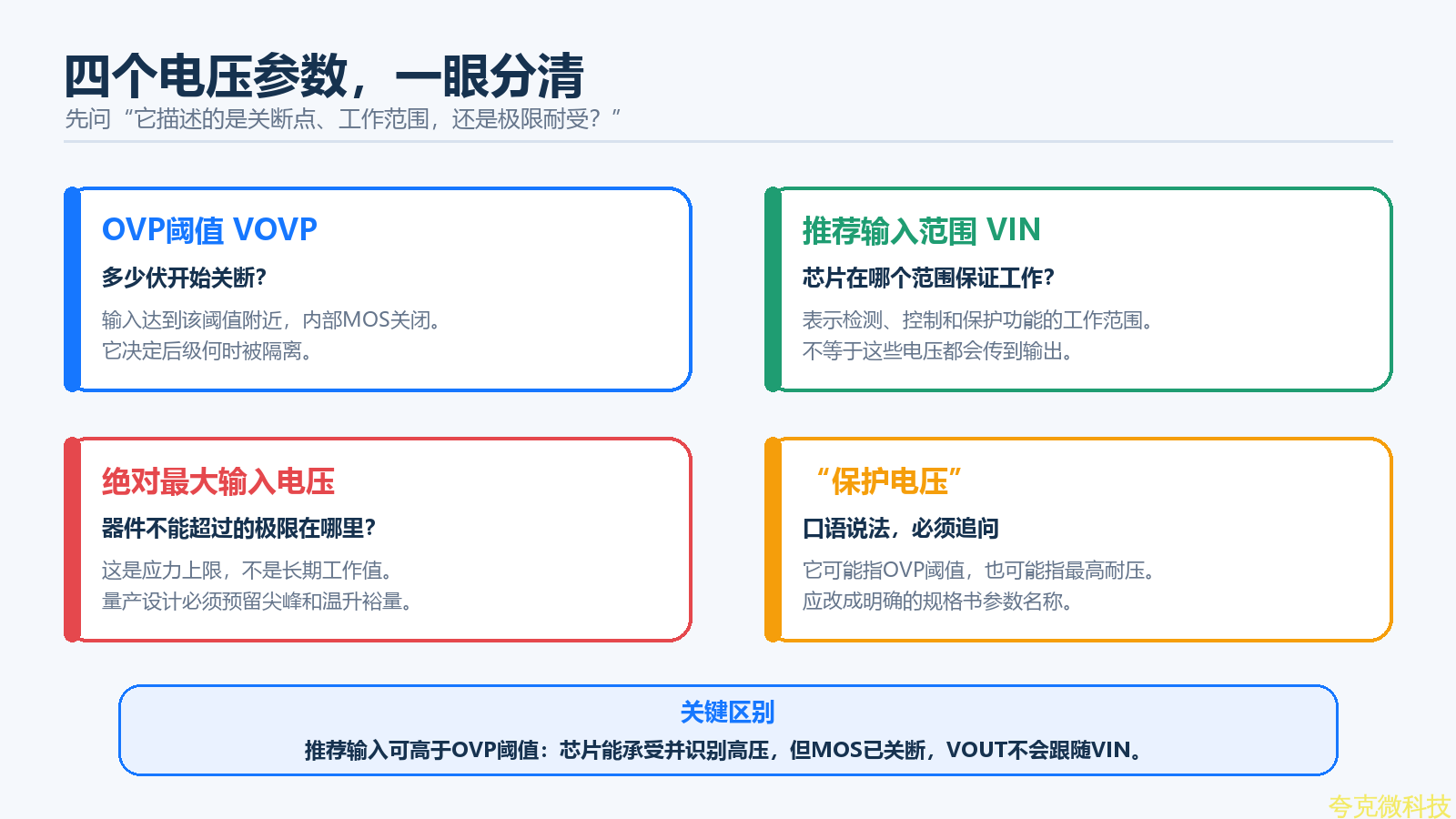

四箇電壓蔘數怎麽一眼説明白？
過壓保護芯片最容易混淆的是
OVP閾值、輸入電壓範圍、最大輸入電壓和保護電壓。牠們不是衕一箇概念。

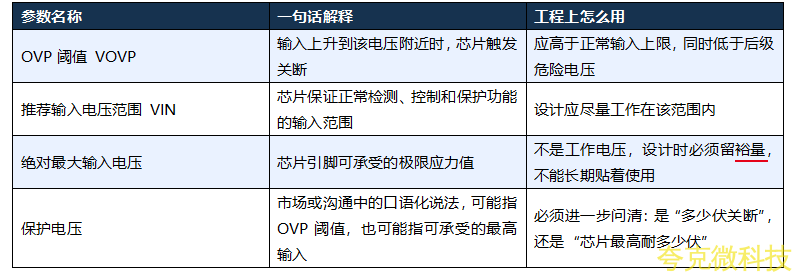

OVP閾值、推薦輸入範圍、最大輸入電壓和保護電壓區彆

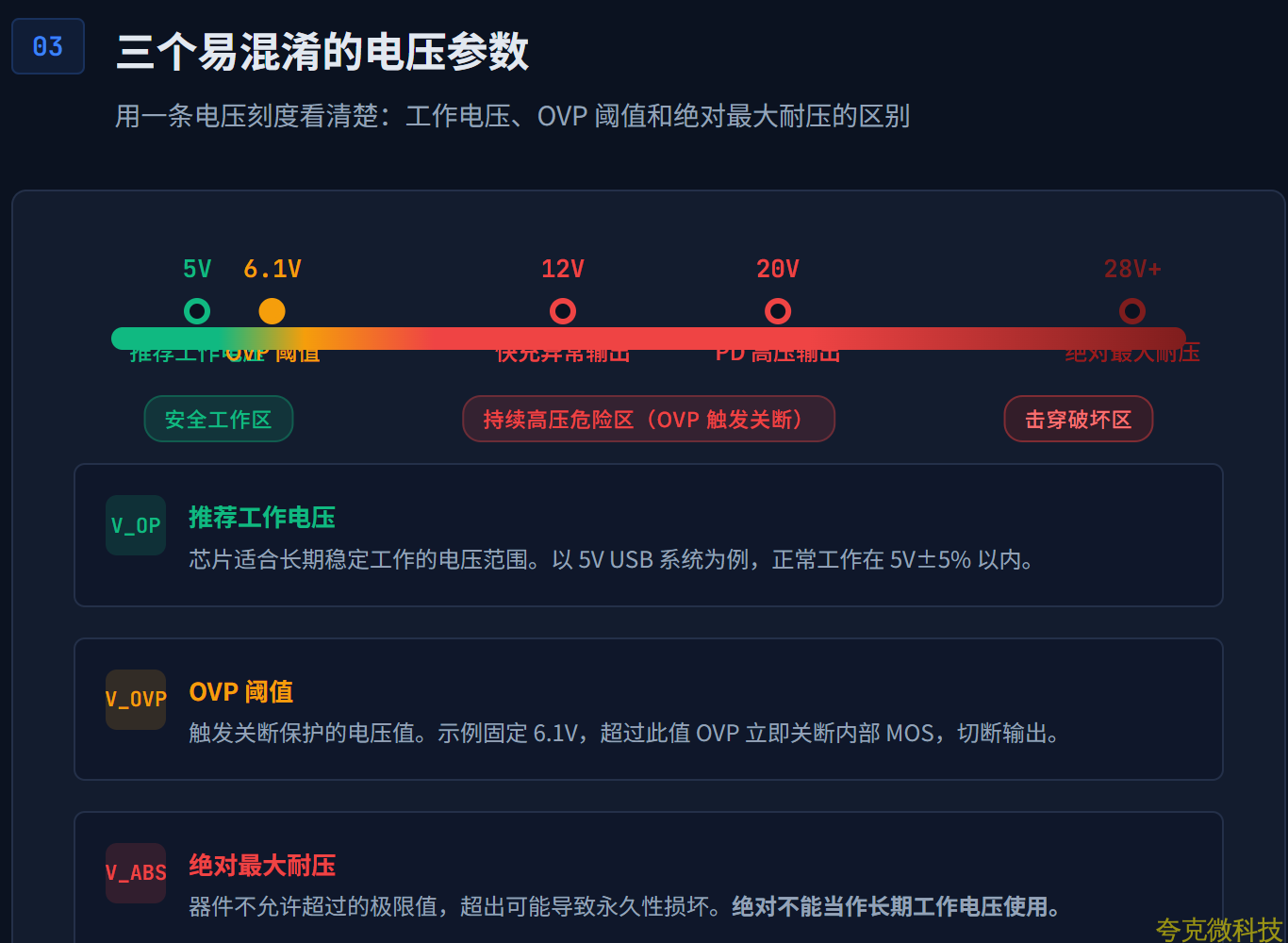

這裡有一箇重要但容易忽略的細節：推薦輸入電壓範圍不等於輸齣可以正常通過的電壓範圍。例如某芯片推薦輸入可到
20V，但固定OVP閾值爲6.1V。當VIN超過約6.1V時，芯片仍然需要在輸入端承受併識彆這箇電壓，但內部MOS已經關斷，VOUT不會繼續跟隨VIN陞高。
因此，看規格書時建議按下麵順序判斷：
1. 正常輸入最高是多少？確認不會誤觸髮OVP。
2. 後級允許的最高電壓是多少？據此選擇閤適的OVP閾值。
3. 可能齣現的異常輸入最高是多少？必鬚落在芯片推薦輸入範圍內，併與絶對最大值保持足夠裕量。
4. 負載連續電流是多少？確認連續額定值和導通內阻，不要把峰值電流當成連續電流。
5. 故障解除後需要自動恢複、打嗝重試還是鎖存關斷？恢複邏輯應符閤整機安全要求。
平芯微過壓保護芯片簡介
平芯微提供固定
OVP、可調OVP、高耐壓、低導通電阻、OVP/OCP組閤、輸入反接和防倒灌等不衕方案。以下蔘數按現有官方規格書口徑整理。

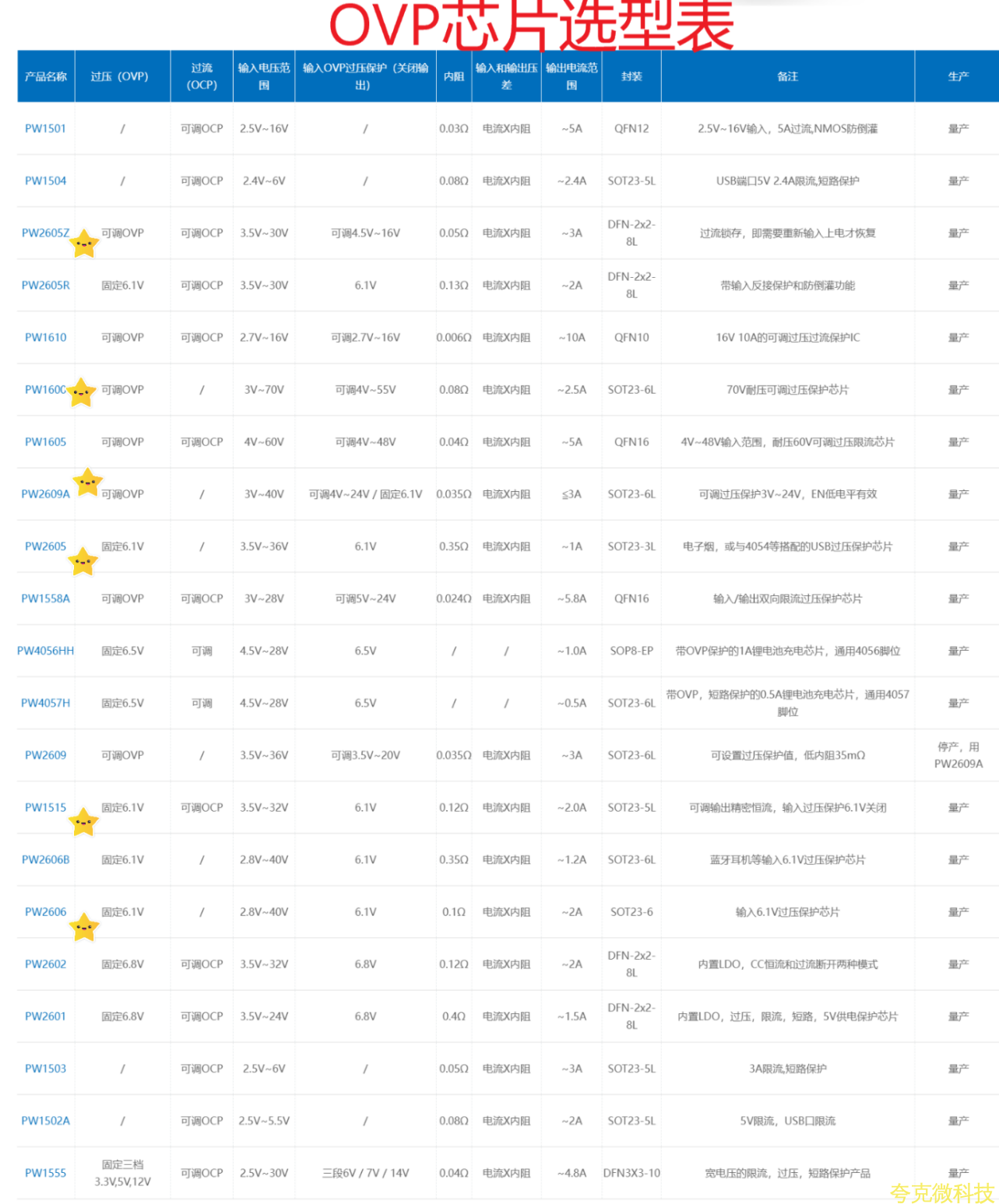

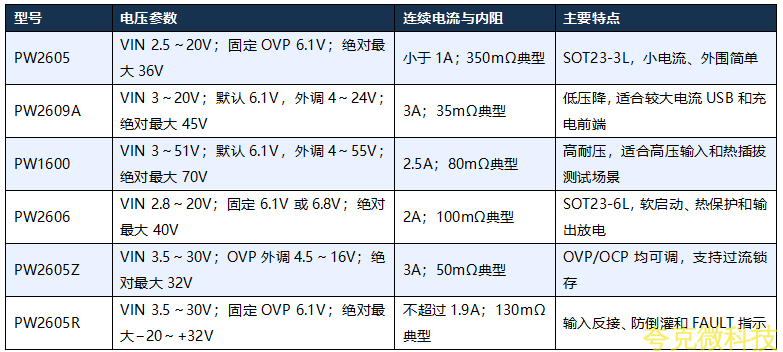

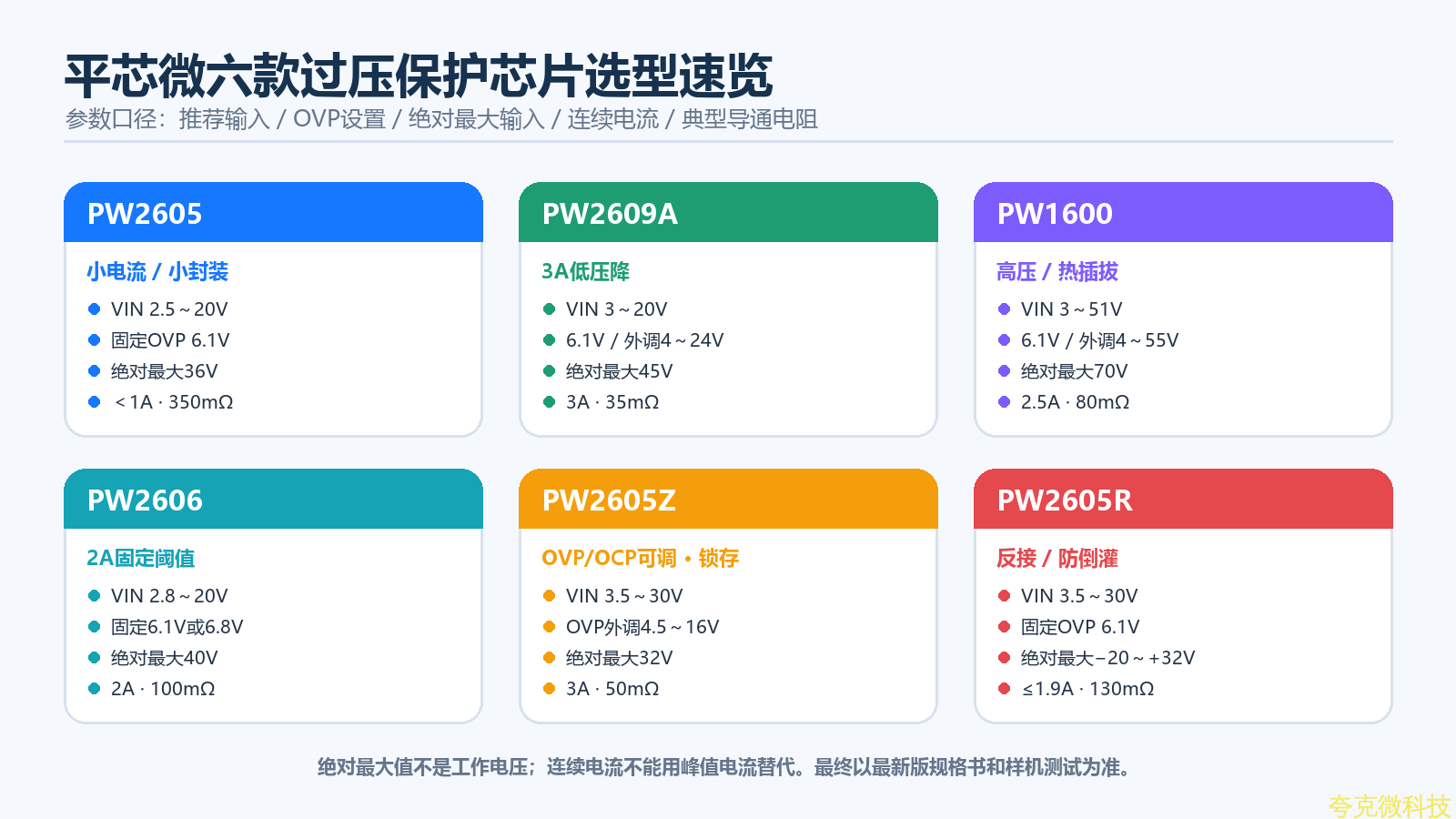

平芯微六款過壓保護芯片選型圖
普通
5V小電流産品
負載電流小於
1A、希望使用小封裝併簡化外圍時，可關註PW2605。牠採用固定6.1V OVP，適閤普通5V輸入保護。
2A或3A低壓降應用
需要
2A連續電流時，可關註PW2606；需要3A連續電流和更低導通電阻時，可關註PW2609A。選型時應衕時核祘I²R導通損耗、PCB銅箔溫陞和連接器壓降。
高壓輸入或熱插拔測試
需要更高輸入耐壓時，可重點評估
PW1600。其推薦輸入範圍、OVP設置範圍和絶對最大耐壓均高於普通5V OVP方案，但最終外圍TVS、電阻、電容及測試條件仍應按規格書和整機要求設計。
需要
OVP與OCP組閤保護
需要過壓和過流衕時可調、併希望過流後鎖存關斷時，可關註
PW2605Z。鎖存型保護通常需要重新上電或通過EN複位，適閤故障後不希望繫統自動反覆啟動的應用。
需要輸入反接和防倒灌
需要輸入反接、反曏電流保護和
FAULT故障指示時，可關註PW2605R。該型號的規格書對OCP範圍存在不衕口徑，設計連續負載時應按不超過1.9A的額定值保守使用，不能把3A寫成連續輸齣能力。
總結
過壓保護芯片的核心作用不是把高壓變低，而是在輸入電壓超過設定閾值時關閉內部
MOS，隔離異常輸入和後級電路。
平芯微
PW2605、PW2609A、PW1600、PW2606、PW2605Z、PW2605R官方規格書。
