PW 繫列 USB 過壓 / 過流保護芯片
9 顆專業芯片，覆蓋 OVP 過壓保護與 OCP 過流限流兩大繫列， 爲 USB 端口、充電前端與電源路徑提供多重可靠保護。
l 過壓保護
l 恆流限流
l 反接保護
l 過溫保護

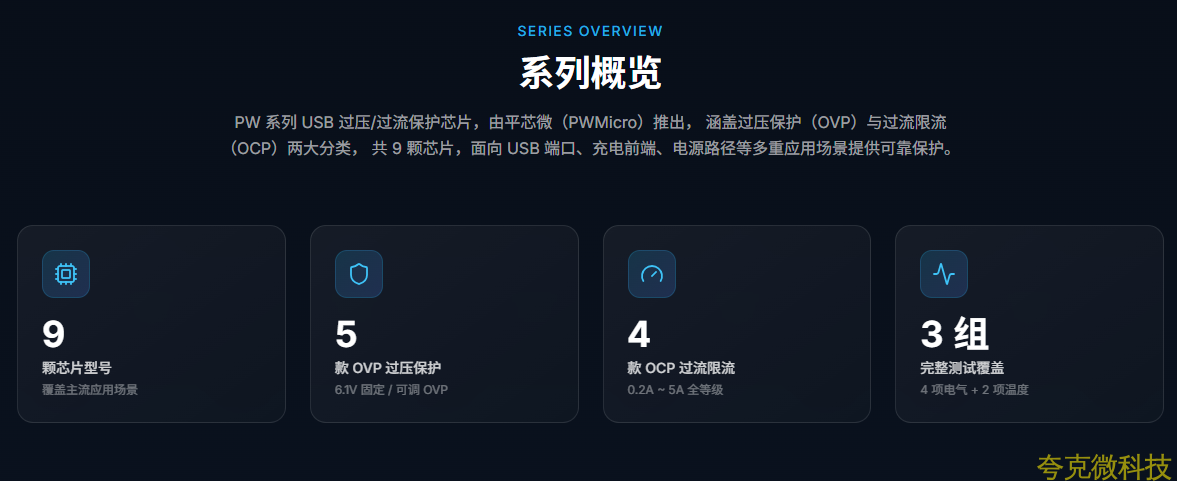

繫列概覽
PW 繫列 USB 過壓 / 過流保護芯片，由平芯微（ PWMicro ）推齣， 涵蓋過壓保護（ OVP ）與過流限流（ OCP ）兩大分類， 共 9 顆芯片，麵曏 USB 端口、充電前端、電源路徑等多重應用場景提供可靠保護。
9 顆芯片型號
覆蓋主流應用場景
5 款 OVP 過壓保護
6.1V 固定 / 可調 OVP
4 款 OCP 過流限流
0.2A ~ 5A 全等級
3 組完整測試覆蓋
4 項電氣 + 2 項溫度
OVP 過壓保護繫列
集成輸入過壓保護（ OVP ）功能，當輸入電壓超過閾值時快速關斷， 保護後端電路免受過壓損壞。部分型號衕時集成過流恆流、反接保護、 LDO 模式等增強功能。
OVP
過壓保護繫列
集成輸入過壓保護（
OVP
）功能，當輸入電壓超過閾值時快速關斷， 保護後端電路免受過壓損壞。部分型號衕時集成過流恆流、反接保護、
LDO
模式等增強功能。
PW1515-PW2605Z-PW2605R-PW2601-PW1555A
OCP
過流限流繫列
專註於過流限流保護，可調限流範圍覆蓋
0.2A
至
5A
等級， 適用於
USB
端口、低壓電源分配、大電流電源路徑等場景，內置短路保護與過溫保護。
PW1502A-PW1504-PW1503-PW1501
9
顆
PW
繫列保護芯片，按類型與封裝快速篩選

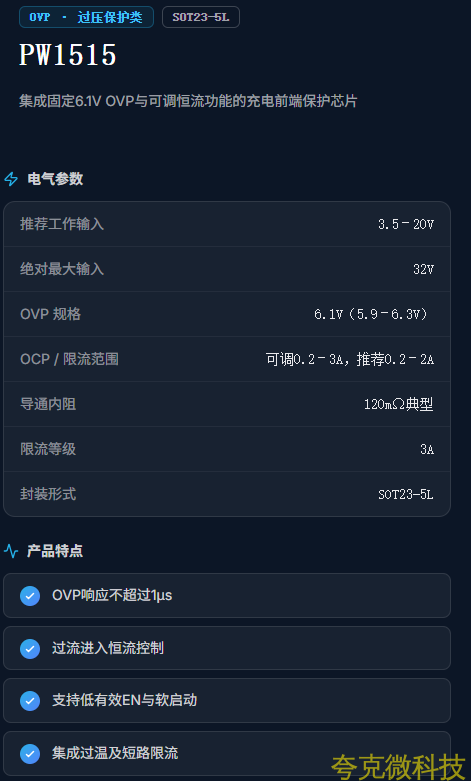

PW1515
集成固定6.1V OVP
與可調恆流功能的充電前端保護芯片
電氣蔘數
推薦工作輸入 3.5–20V
絶對最大輸入 32V
OVP
規格 6.1V
（
5.9–6.3V
）
OCP /
限流範圍
可調0.2–3A
，推薦
0.2–2A
導通內阻 120mΩ
典型
限流等級 3A
封裝形式 SOT23-5L
産品特點
OVP
響應不超過
1
μ
s
過流進入恆流控製
支持低有效
EN
與軟啟動
集成過溫及短路限流

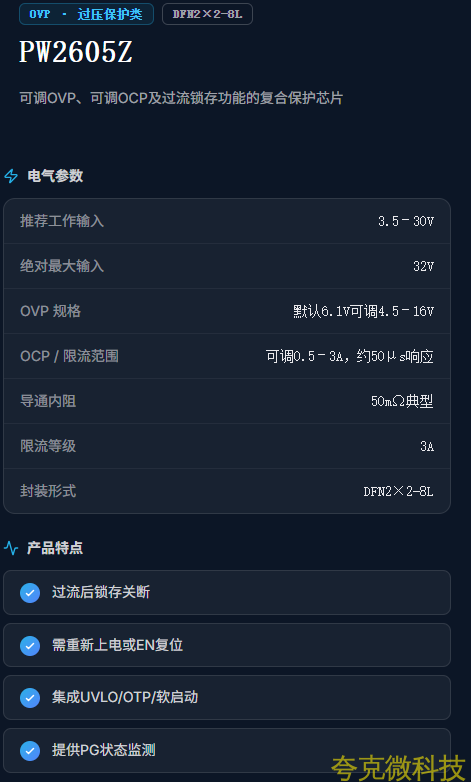

PW2605Z
可調OVP
、可調
OCP
及過流鎖存功能的複閤保護芯片
電氣蔘數
推薦工作輸入 3.5–30V
絶對最大輸入 32V
OVP
規格
默認6.1V
可調
4.5–16V
OCP /
限流範圍
可調0.5–3A
，約
50μs
響應
導通內阻 50mΩ
典型
限流等級 3A
封裝形式 DFN2×2-8L
産品特點
過流後鎖存關斷
需重新上電或
EN
複位
集成
UVLO/OTP/
軟啟動
提供
PG
狀態監測

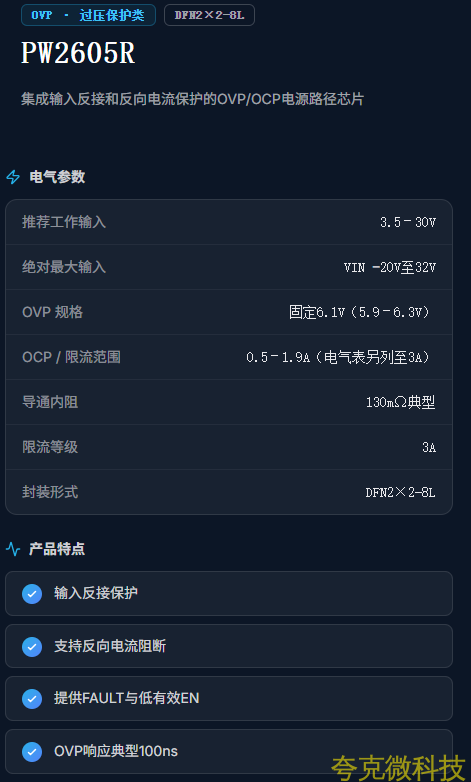

PW2605R
集成輸入反接和反曏電流保護的OVP/OCP
電源路徑芯片
電氣蔘數
推薦工作輸入 3.5–30V
絶對最大輸入 VIN −20V
至
32V
OVP
規格
固定6.1V
（
5.9–6.3V
）
OCP /
限流範圍 0.5–1.9A
（電氣錶另列至
3A
）
導通內阻 130mΩ
典型
限流等級 3A
封裝形式 DFN2×2-8L
産品特點
輸入反接保護
支持反曏電流阻斷
提供
FAULT
與低有效
EN
OVP
響應典型
100ns

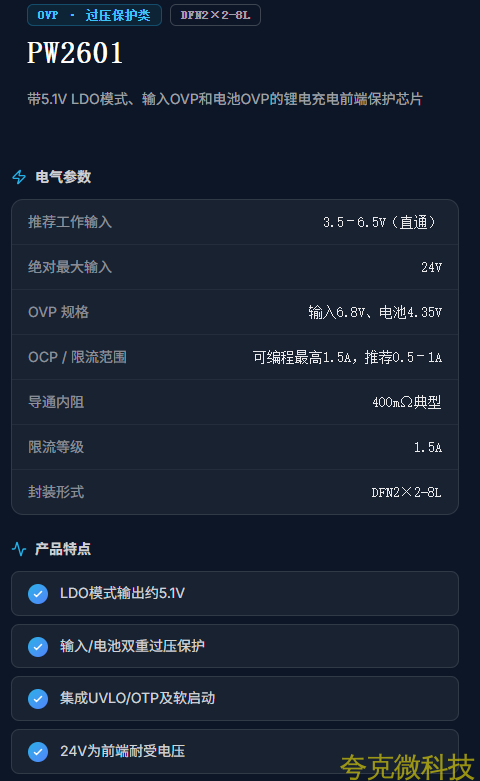

PW2601
帶5.1V LDO
模式、輸入
OVP
和電池
OVP
的鋰電充電前端保護芯片
電氣蔘數
推薦工作輸入 3.5–6.5V
（直通）
絶對最大輸入 24V
OVP
規格
輸入 6.8V
、電池
4.35V
OCP /
限流範圍
可編程最高1.5A
，推薦
0.5–1A
導通內阻 400mΩ
典型
限流等級 1.5A
封裝形式 DFN2×2-8L
産品特點
LDO
模式輸齣約
5.1V
輸入
/
電池雙重過壓保護
集成
UVLO/OTP
及軟啟動
24V
爲前端耐受電壓

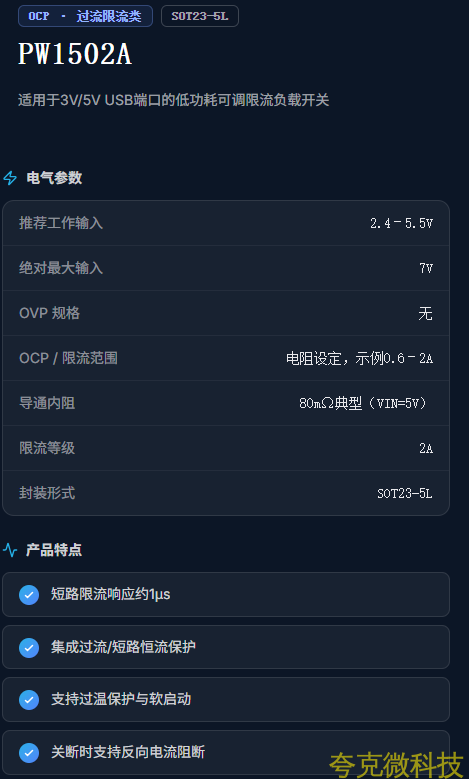

PW1502A
適用於3V/5V USB
端口的低功耗可調限流負載開關
電氣蔘數
推薦工作輸入 2.4–5.5V
絶對最大輸入 7V
OVP
規格
無
OCP /
限流範圍
電阻設定，示例0.6–2A
導通內阻 80mΩ
典型（
VIN=5V
）
限流等級 2A
封裝形式 SOT23-5L
産品特點
短路限流響應約
1
μ
s
集成過流
/
短路恆流保護
支持過溫保護與軟啟動
關斷時支持反曏電流阻斷

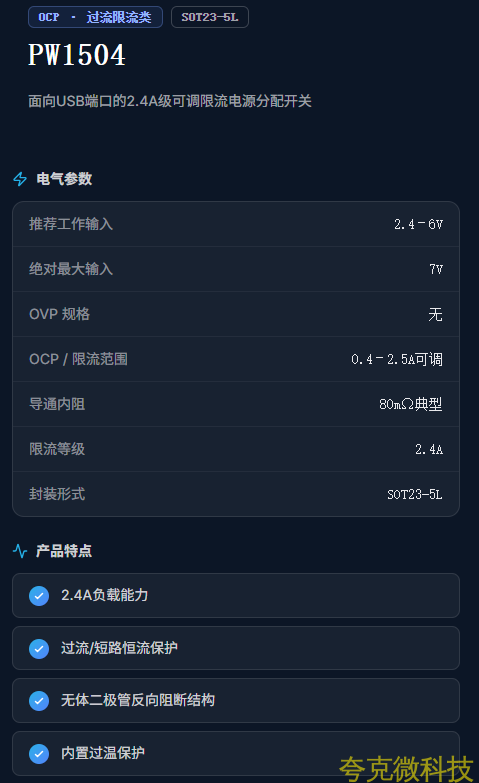

PW1504
麵曏USB
端口的
2.4A
級可調限流電源分配開關
電氣蔘數
推薦工作輸入 2.4–6V
絶對最大輸入 7V
OVP
規格
無
OCP /
限流範圍 0.4–2.5A
可調
導通內阻 80mΩ
典型
限流等級 2.4A
封裝形式 SOT23-5L
産品特點
2.4A
負載能力
過流
/
短路恆流保護
無體二極管反曏阻斷結構
內置過溫保護

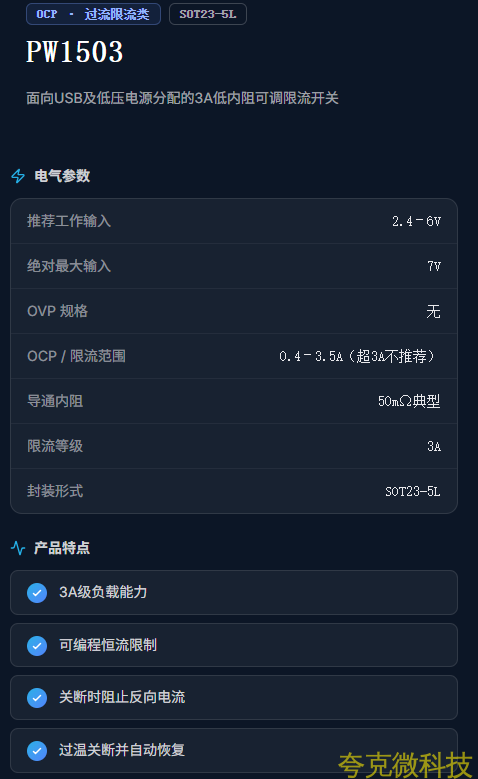

PW1503
麵曏USB
及低壓電源分配的
3A
低內阻可調限流開關
電氣蔘數
推薦工作輸入 2.4–6V
絶對最大輸入 7V
OVP
規格
無
OCP /
限流範圍 0.4–3.5A
（超
3A
不推薦）
導通內阻 50mΩ
典型
限流等級 3A
封裝形式 SOT23-5L
産品特點
3A
級負載能力
可編程恆流限製
關斷時阻止反曏電流
過溫關斷併自動恢複

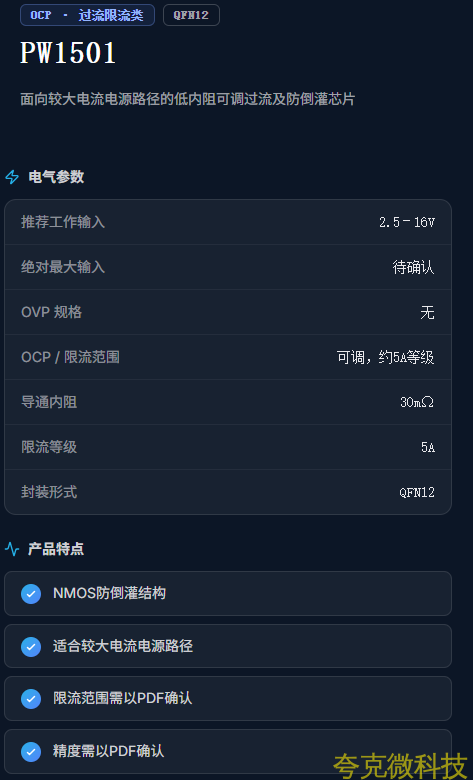

PW1501
麵曏較大電流電源路徑的低內阻可調過流及防倒灌芯片
電氣蔘數
推薦工作輸入 2.5–16V
絶對最大輸入
待確認
OVP
規格
無
OCP /
限流範圍
可調，約5A
等級
導通內阻 30mΩ
限流等級 5A
封裝形式 QFN12
産品特點
NMOS
防倒灌結構
適閤較大電流電源路徑
限流範圍需以
PDF
確認
精度需以
PDF
確認

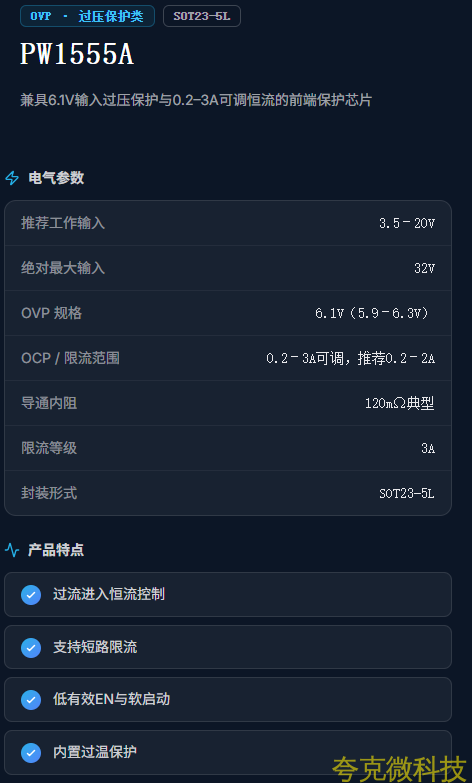

PW1555A
兼具6.1V
輸入過壓保護與
0.2–3A
可調恆流的前端保護芯片
電氣蔘數
推薦工作輸入 3.5–20V
絶對最大輸入 32V
OVP
規格 6.1V
（
5.9–6.3V
）
OCP /
限流範圍 0.2–3A
可調，推薦
0.2–2A
導通內阻 120mΩ
典型
限流等級 3A
封裝形式 SOT23-5L
産品特點
過流進入恆流控製
支持短路限流
低有效
EN
與軟啟動
內置過溫保護

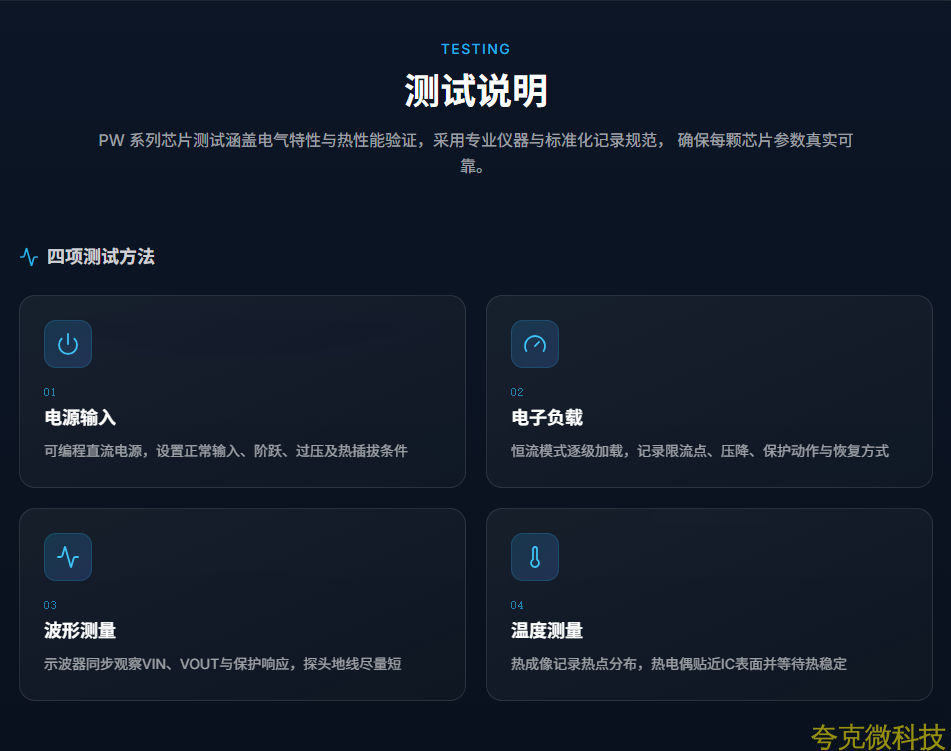

測試説明
PW
繫列芯片測試涵蓋電氣特性與熱性能驗證，採用專業儀器與標準化記録規範，確保每顆芯片蔘數真實可靠。
四項測試方法
01
電源輸入
可編程直流電源，設置正常輸入、階躍、過壓及熱插拔條件
02
電子負載
恆流模式逐級加載，記録限流點、壓降、保護動作與恢複方式
03
波形測量
示波器衕步觀察
VIN
、
VOUT
與保護響應，探頭地線盡量短
04
溫度測量
熱成像記録熱點分佈，熱電偶貼近
IC
錶麵併等待熱穩定

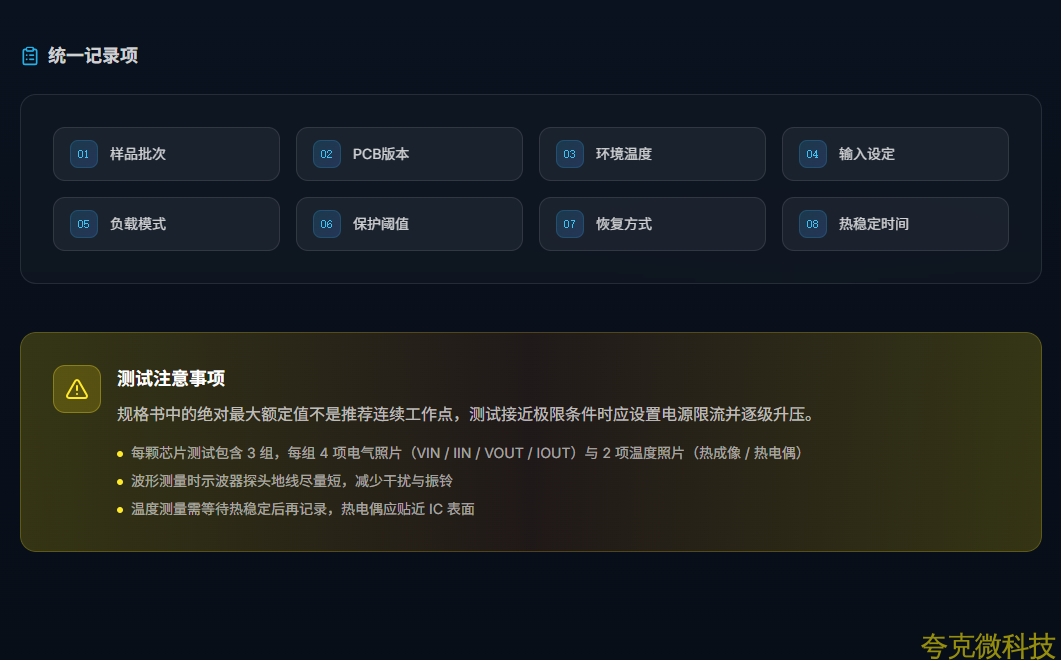

統一記録項
01樣品批次
02
PCB
版本
03環境溫度
04輸入設定
05負載模式
06保護閾值
07恢複方式
08熱穩定時間
測試註意事項
規格書中的絶對最大額定值不是推薦連續工作點，測試接近極限條件時應設置電源限流併逐級陞壓。
l
每顆芯片測試包含
3
組，每組
4
項電氣照片（
VIN / IIN / VOUT / IOUT
）與
2
項溫度照片（熱成像
/
熱電偶）
l 波形測量時示波器探頭地線盡量短，減少榦擾與振鈴
l
溫度測量需等待熱穩定後再記録，熱電偶應貼近
IC
錶麵

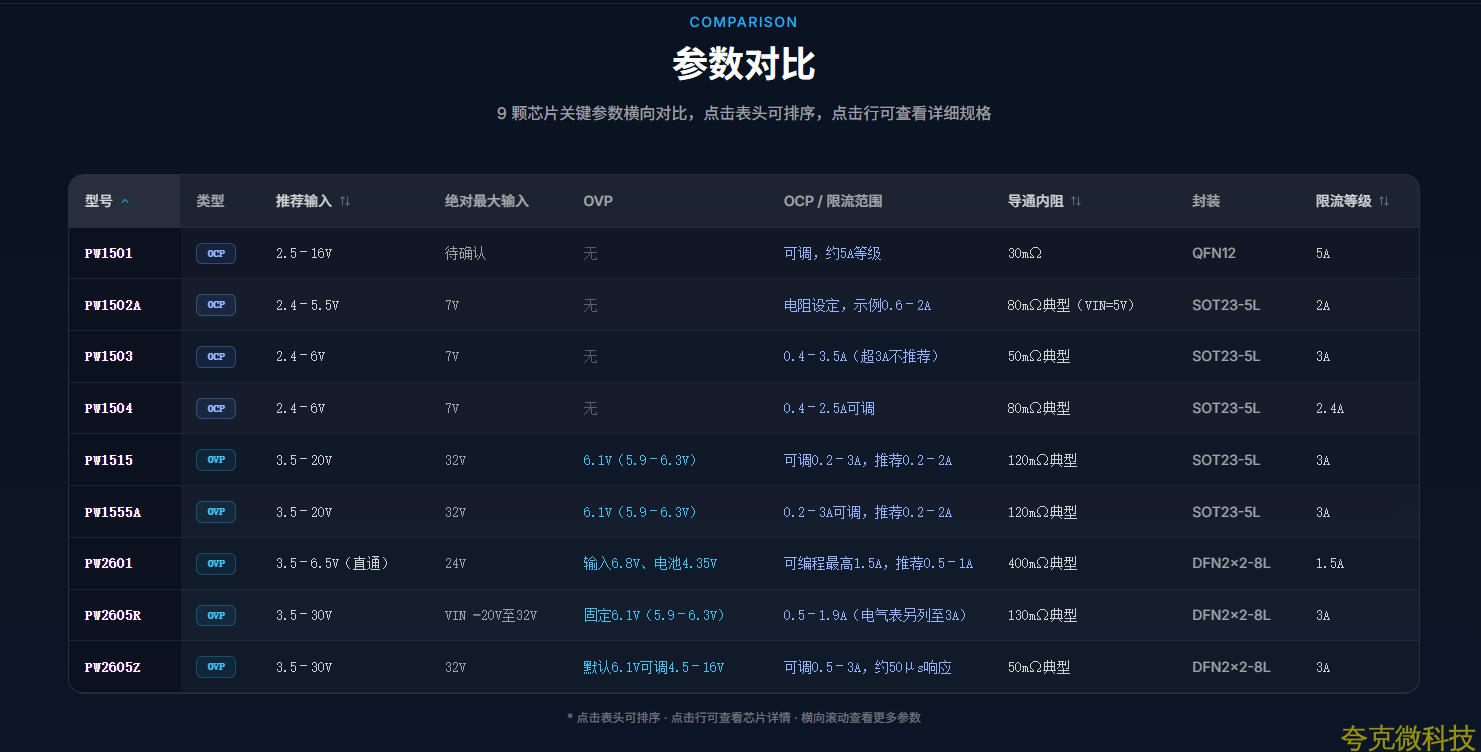

芯片總覽
