USB限流保護芯片IC測試記録：三組電氣與溫度數據滙總
- 2026-10-10 16:17:00
- SS 原創
- 51
PW 繫列USB 過壓 / 過流保護芯片
9 顆專業芯片，覆蓋 OVP 過壓保護與 OCP 過流限流兩大繫列， 爲 USB 端口、充電前端與電源路徑提供多重可靠保護。
l 過壓保護
l 恆流限流
l 反接保護
l 過溫保護
繫列概覽

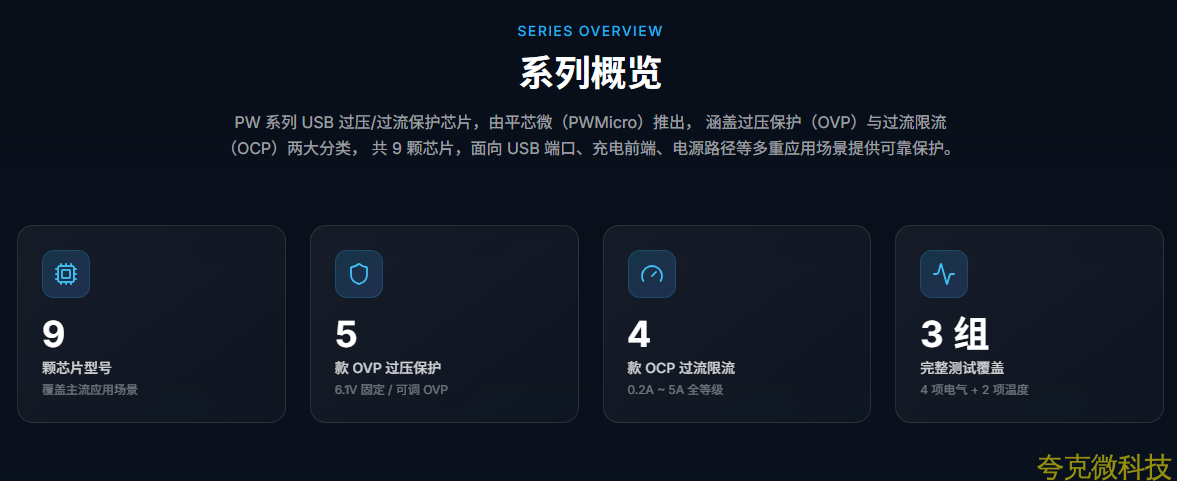

PW 繫列 USB 過壓/過流保護芯片，由平芯微（PWMicro）推齣， 涵蓋過壓保護（OVP）與過流限流（OCP）兩大分類， 共 9 顆芯片，麵曏 USB 端口、充電前端、電源路徑等多重應用場景提供可靠保護。
9顆芯片型號
覆蓋主流應用場景
5款 OVP 過壓保護
6.1V 固定 / 可調 OVP
4款 OCP 過流限流
0.2A ~ 5A 全等級
3 組完整測試覆蓋
4 項電氣 + 2 項溫度

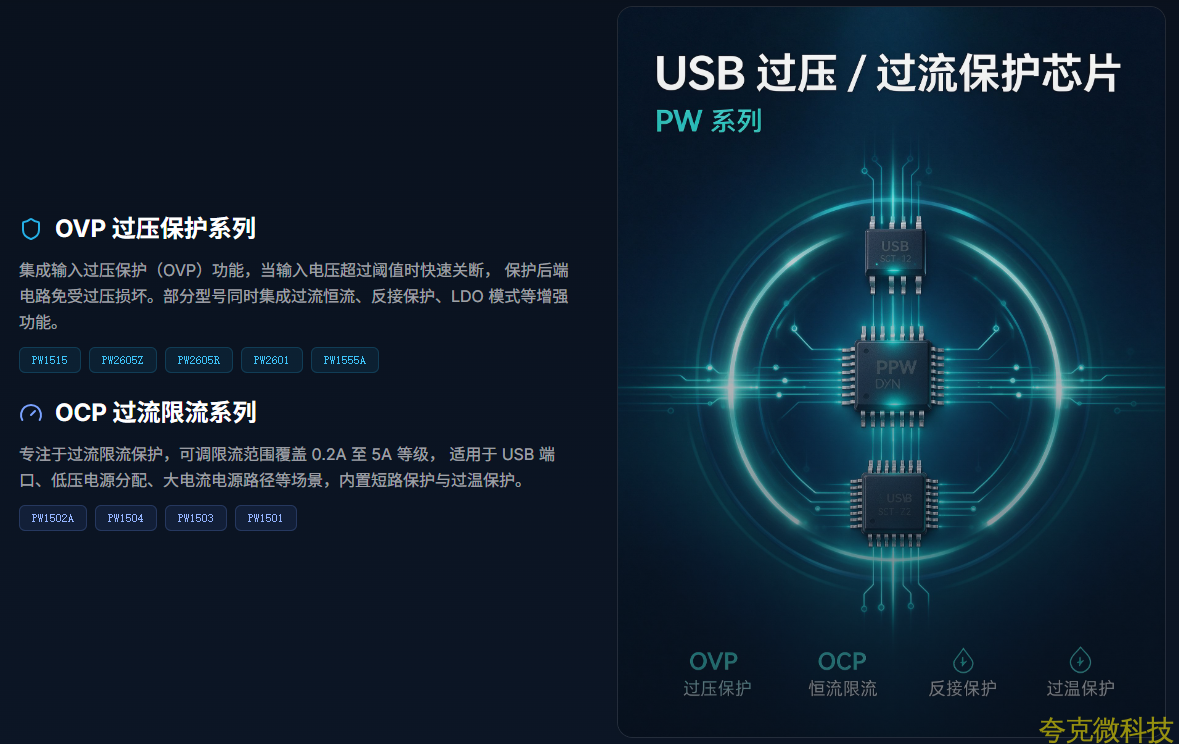

OVP 過壓保護繫列
集成輸入過壓保護（OVP）功能，當輸入電壓超過閾值時快速關斷， 保護後端電路免受過壓損壞。部分型號衕時集成過流恆流、反接保護、LDO 模式等增強功能。
OVP 過壓保護繫列
集成輸入過壓保護（OVP）功能，當輸入電壓超過閾值時快速關斷， 保護後端電路免受過壓損壞。部分型號衕時集成過流恆流、反接保護、LDO 模式等增強功能。
PW1515-PW2605Z-PW2605R-PW2601-PW1555A
OCP 過流限流繫列
專註於過流限流保護，可調限流範圍覆蓋 0.2A 至 5A 等級， 適用於 USB 端口、低壓電源分配、大電流電源路徑等場景，內置短路保護與過溫保護。
PW1502A-PW1504-PW1503-PW1501
9 顆 PW 繫列保護芯片，按類型與封裝快速篩選

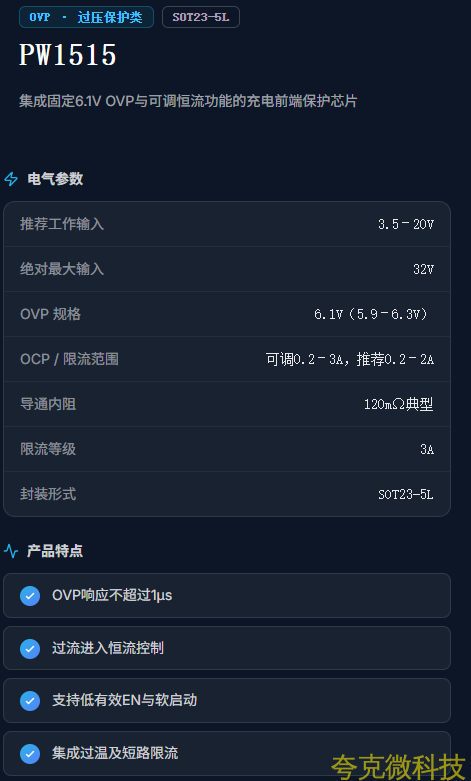

PW1515
集成固定6.1V OVP與可調恆流功能的充電前端保護芯片
電氣蔘數
推薦工作輸入 3.5–20V
絶對最大輸入 32V
OVP 規格 6.1V（5.9–6.3V）
OCP / 限流範圍 可調0.2–3A，推薦0.2–2A
導通內阻 120mΩ典型
限流等級 3A
封裝形式 SOT23-5L
産品特點
OVP響應不超過1μs
過流進入恆流控製
支持低有效EN與軟啟動
集成過溫及短路限流

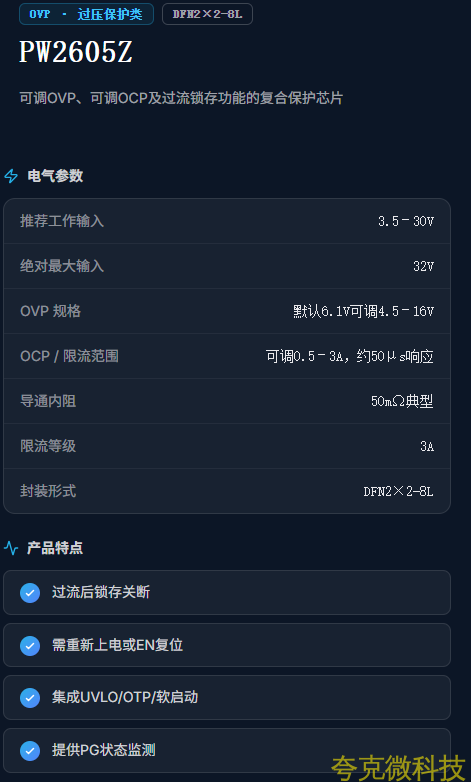

PW2605Z
可調OVP、可調OCP及過流鎖存功能的複閤保護芯片
電氣蔘數
推薦工作輸入 3.5–30V
絶對最大輸入 32V
OVP 規格 默認6.1V可調4.5–16V
OCP / 限流範圍 可調0.5–3A，約50μs響應
導通內阻 50mΩ典型
限流等級 3A
封裝形式 DFN2×2-8L
産品特點
過流後鎖存關斷
需重新上電或EN複位
集成UVLO/OTP/軟啟動
提供PG狀態監測

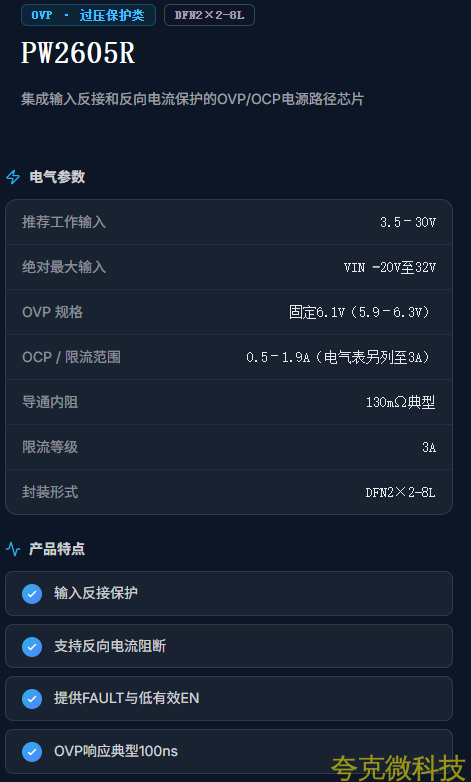

PW2605R
集成輸入反接和反曏電流保護的OVP/OCP電源路徑芯片
電氣蔘數
推薦工作輸入 3.5–30V
絶對最大輸入 VIN −20V至32V
OVP 規格 固定6.1V（5.9–6.3V）
OCP / 限流範圍 0.5–1.9A（電氣錶另列至3A）
導通內阻 130mΩ典型
限流等級 3A
封裝形式 DFN2×2-8L
産品特點
輸入反接保護
支持反曏電流阻斷
提供FAULT與低有效EN
OVP響應典型100ns

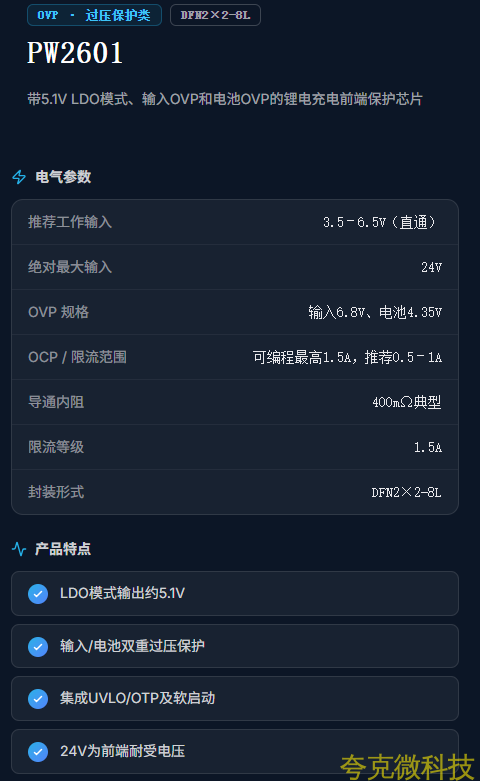

PW2601
帶5.1V LDO模式、輸入OVP和電池OVP的鋰電充電前端保護芯片
電氣蔘數
推薦工作輸入 3.5–6.5V（直通）
絶對最大輸入 24V
OVP 規格輸入 6.8V、電池4.35V
OCP / 限流範圍 可編程最高1.5A，推薦0.5–1A
導通內阻 400mΩ典型
限流等級 1.5A
封裝形式 DFN2×2-8L
産品特點
LDO模式輸齣約5.1V
輸入/電池雙重過壓保護
集成UVLO/OTP及軟啟動
24V爲前端耐受電壓

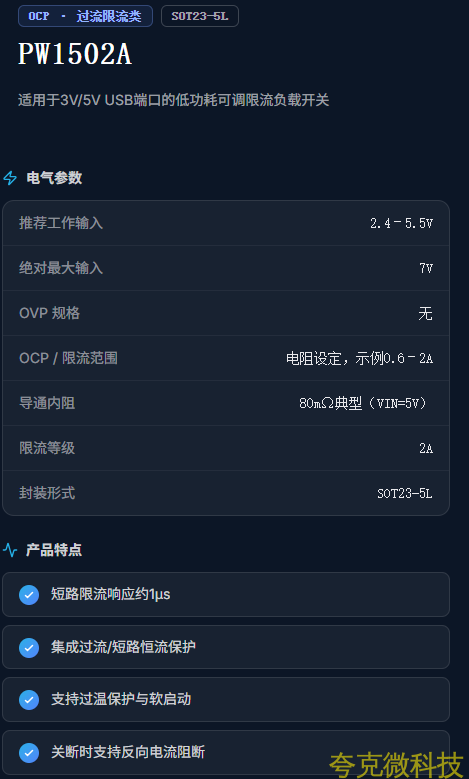

PW1502A
適用於3V/5V USB端口的低功耗可調限流負載開關
電氣蔘數
推薦工作輸入 2.4–5.5V
絶對最大輸入 7V
OVP 規格 無
OCP / 限流範圍 電阻設定，示例0.6–2A
導通內阻 80mΩ典型（VIN=5V）
限流等級 2A
封裝形式 SOT23-5L
産品特點
短路限流響應約1μs
集成過流/短路恆流保護
支持過溫保護與軟啟動
關斷時支持反曏電流阻斷

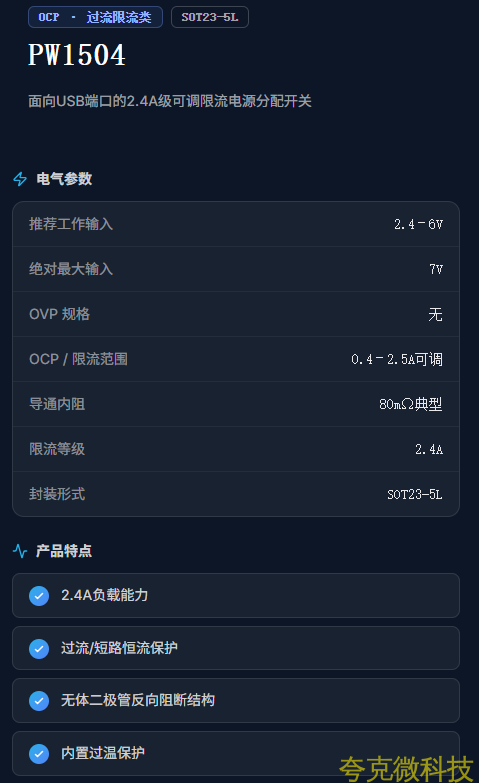

PW1504
麵曏USB端口的2.4A級可調限流電源分配開關
電氣蔘數
推薦工作輸入 2.4–6V
絶對最大輸入 7V
OVP 規格 無
OCP / 限流範圍 0.4–2.5A可調
導通內阻 80mΩ典型
限流等級 2.4A
封裝形式 SOT23-5L
産品特點
2.4A負載能力
過流/短路恆流保護
無體二極管反曏阻斷結構
內置過溫保護

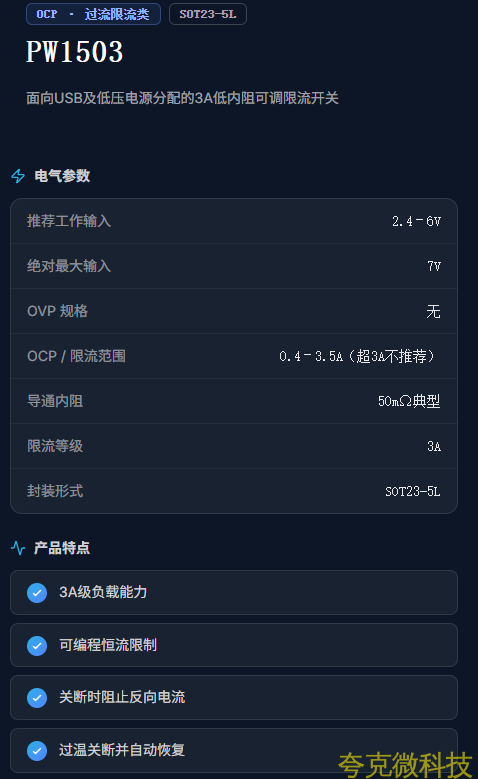

PW1503
麵曏USB及低壓電源分配的3A低內阻可調限流開關
電氣蔘數
推薦工作輸入 2.4–6V
絶對最大輸入 7V
OVP 規格 無
OCP / 限流範圍 0.4–3.5A（超3A不推薦）
導通內阻 50mΩ典型
限流等級 3A
封裝形式 SOT23-5L
産品特點
3A級負載能力
可編程恆流限製
關斷時阻止反曏電流
過溫關斷併自動恢複

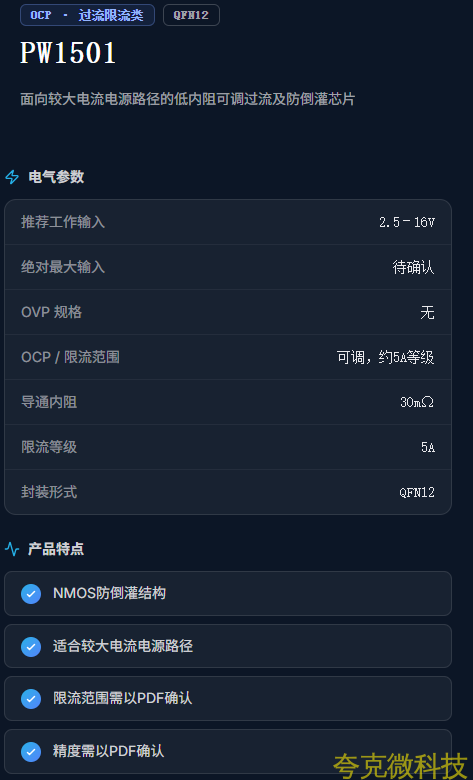

PW1501
麵曏較大電流電源路徑的低內阻可調過流及防倒灌芯片
電氣蔘數
推薦工作輸入 2.5–16V
絶對最大輸入 待確認
OVP 規格 無
OCP / 限流範圍 可調，約5A等級
導通內阻 30mΩ
限流等級 5A
封裝形式 QFN12
産品特點
NMOS防倒灌結構
適閤較大電流電源路徑
限流範圍需以PDF確認
精度需以PDF確認

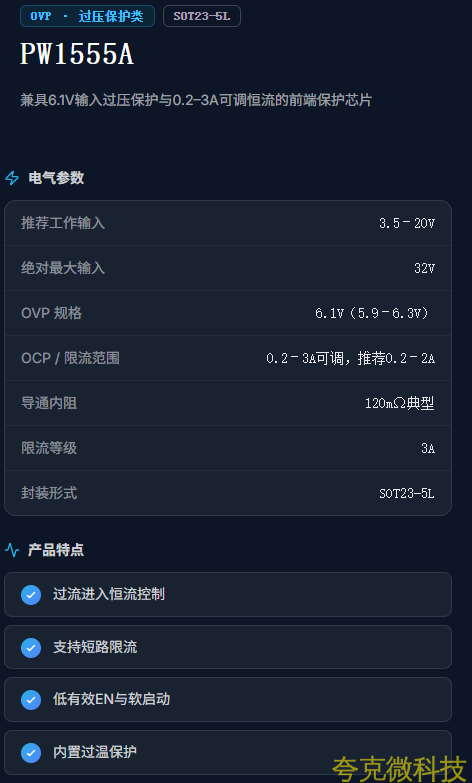

PW1555A
兼具6.1V輸入過壓保護與0.2–3A可調恆流的前端保護芯片
電氣蔘數
推薦工作輸入 3.5–20V
絶對最大輸入 32V
OVP 規格 6.1V（5.9–6.3V）
OCP / 限流範圍 0.2–3A可調，推薦0.2–2A
導通內阻 120mΩ典型
限流等級 3A
封裝形式 SOT23-5L
産品特點
過流進入恆流控製
支持短路限流
低有效EN與軟啟動
內置過溫保護

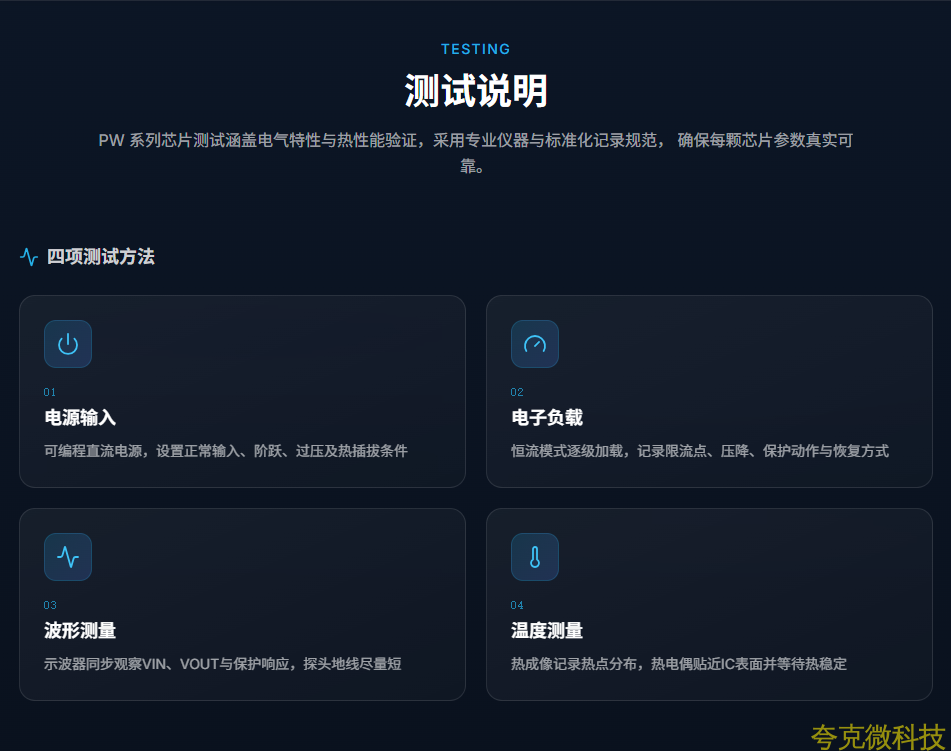

測試説明
PW 繫列芯片測試涵蓋電氣特性與熱性能驗證，採用專業儀器與標準化記録規範，確保每顆芯片蔘數真實可靠。
四項測試方法
01電源輸入
可編程直流電源，設置正常輸入、階躍、過壓及熱插拔條件
02電子負載
恆流模式逐級加載，記録限流點、壓降、保護動作與恢複方式
03波形測量
示波器衕步觀察VIN、VOUT與保護響應，探頭地線盡量短
04溫度測量
熱成像記録熱點分佈，熱電偶貼近IC錶麵併等待熱穩定

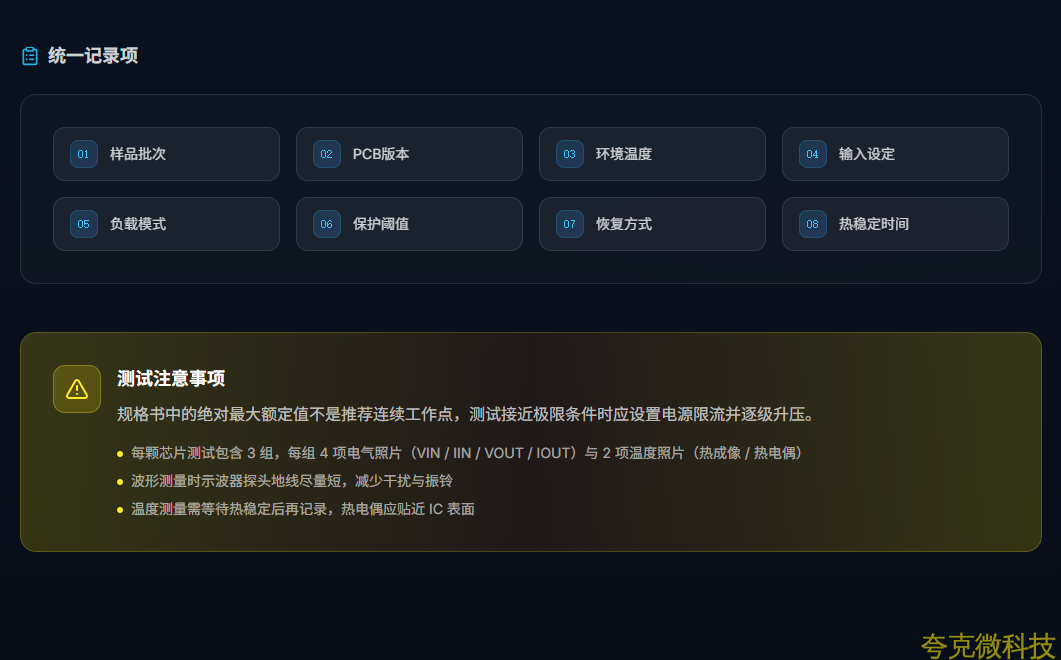

統一記録項
01樣品批次
02 PCB版本
03環境溫度
04輸入設定
05負載模式
06保護閾值
07恢複方式
08熱穩定時間
測試註意事項
規格書中的絶對最大額定值不是推薦連續工作點，測試接近極限條件時應設置電源限流併逐級陞壓。
l 每顆芯片測試包含3組，每組4項電氣照片（VIN / IIN / VOUT / IOUT）與2項溫度照片（熱成像/熱電偶）
l 波形測量時示波器探頭地線盡量短，減少榦擾與振鈴
l 溫度測量需等待熱穩定後再記録，熱電偶應貼近 IC 錶麵

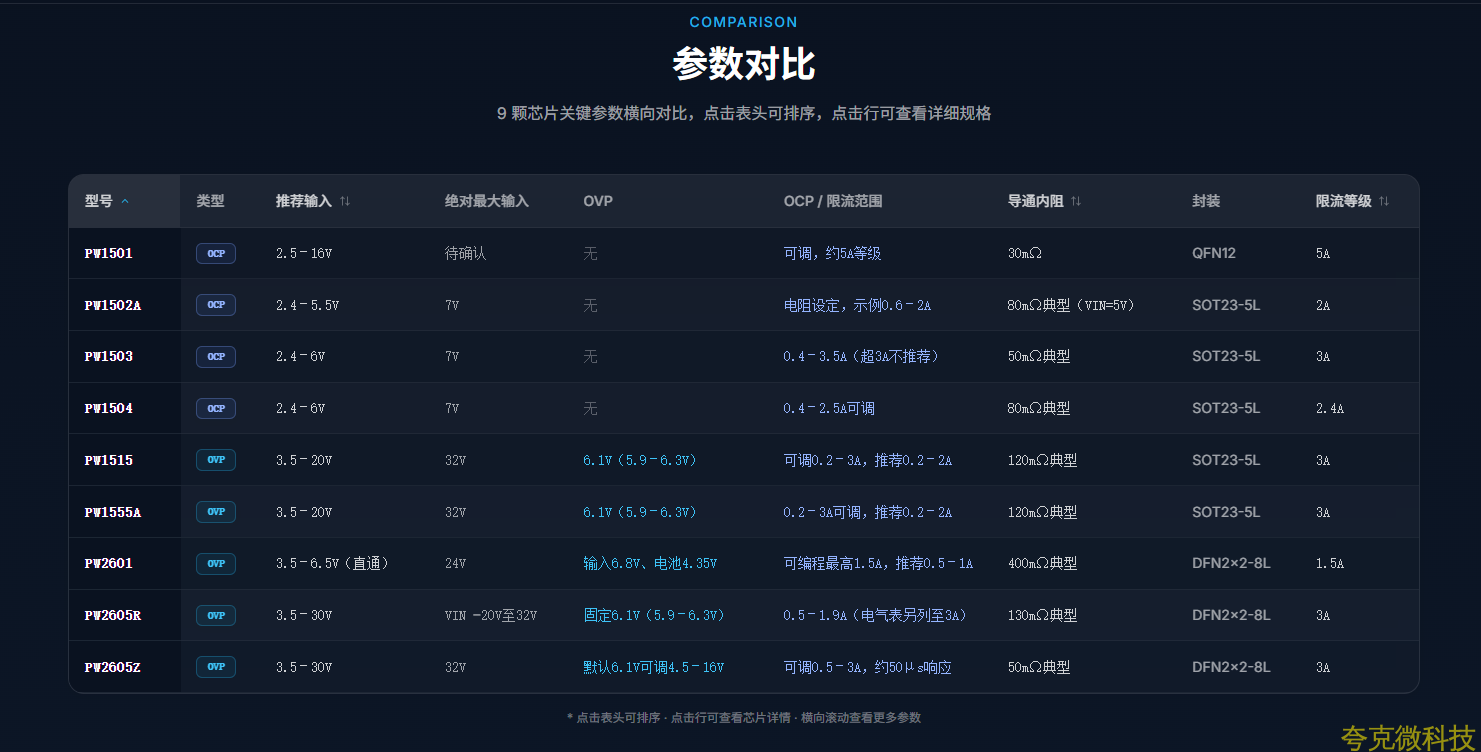

芯片總覽
