5V轉3.3V/3V/1.2V降壓芯片熱性能測試：結溫與安全裕度
- 2026-10-12 15:20:00
- SS 原創
- 27

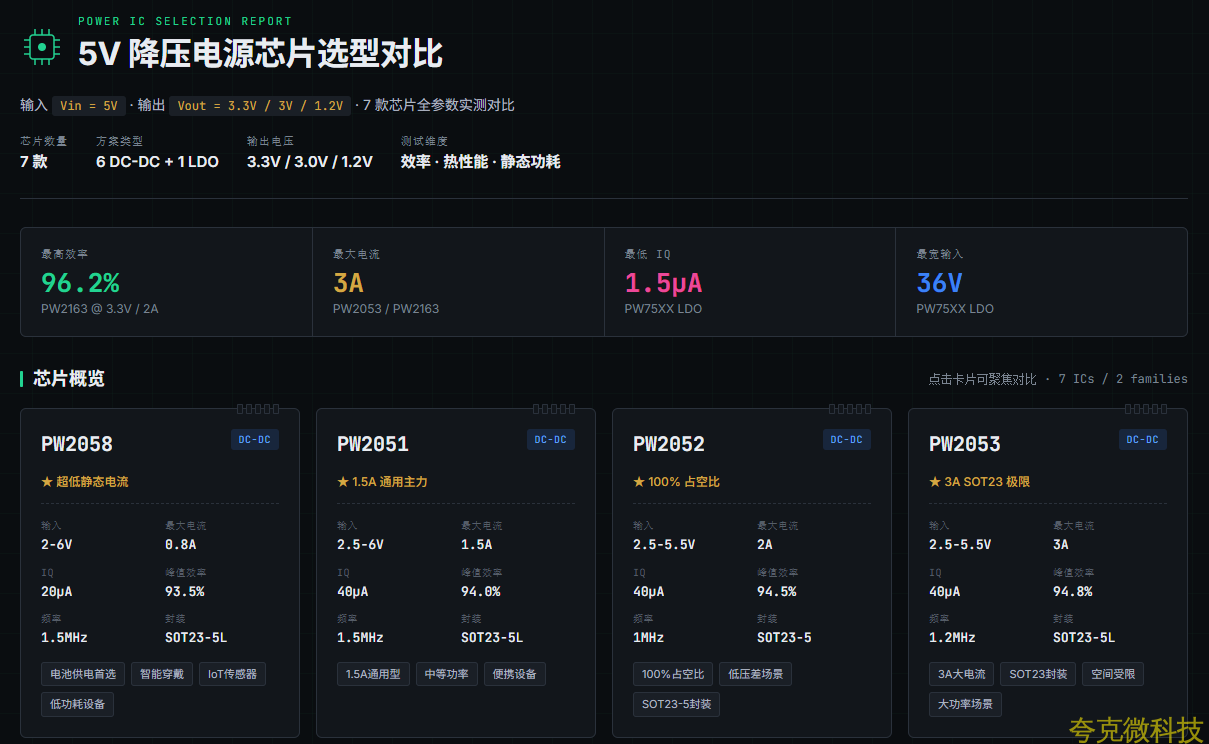

5V 降壓電源芯片選型對比
輸入 Vin = 5V · 輸齣 Vout = 3.3V / 3V / 1.2V · 7 款芯片全蔘數實測對比
芯片數量7 款
方案類型6 DC-DC + 1 LDO
輸齣電壓3.3V / 3.0V / 1.2V
測試維度效率 · 熱性能 · 靜態功耗
最高效率 96.2% PW2163 @ 3.3V / 2A
最大電流 3A PW2053 / PW2163
最低 IQ 1.5µA PW75XX LDO
最寬輸入 36V PW75XX LDO
芯片概覽
PW2058
DC-DC
★ 超低靜態電流
輸入 2-6V
最大電流 0.8A
IQ 20µA
峰值效率 93.5%
頻率 1.5MHz
封裝 SOT23-5L
電池供電首選 智能穿戴 IoT傳感器 低功耗設備
PW2051
DC-DC
★ 1.5A 通用主力
輸入 2.5-6V
最大電流 1.5A
IQ 40µA
峰值效率 94.0%
頻率 1.5MHz
封裝 SOT23-5L
1.5A通用型 中等功率 便攜設備
PW2052
DC-DC
★ 100% 佔空比
輸入 2.5-5.5V
最大電流 2A
IQ 40µA
峰值效率 94.5%
頻率 1MHz
封裝 SOT23-5
100%佔空比 低壓差場景 SOT23-5封裝
PW2053
DC-DC
★ 3A SOT23 極限
輸入 2.5-5.5V
最大電流 3A
IQ 40µA
峰值效率 94.8%
頻率 1.2MHz
封裝 SOT23-5L
3A大電流 SOT23封裝 空間受限 大功率場景

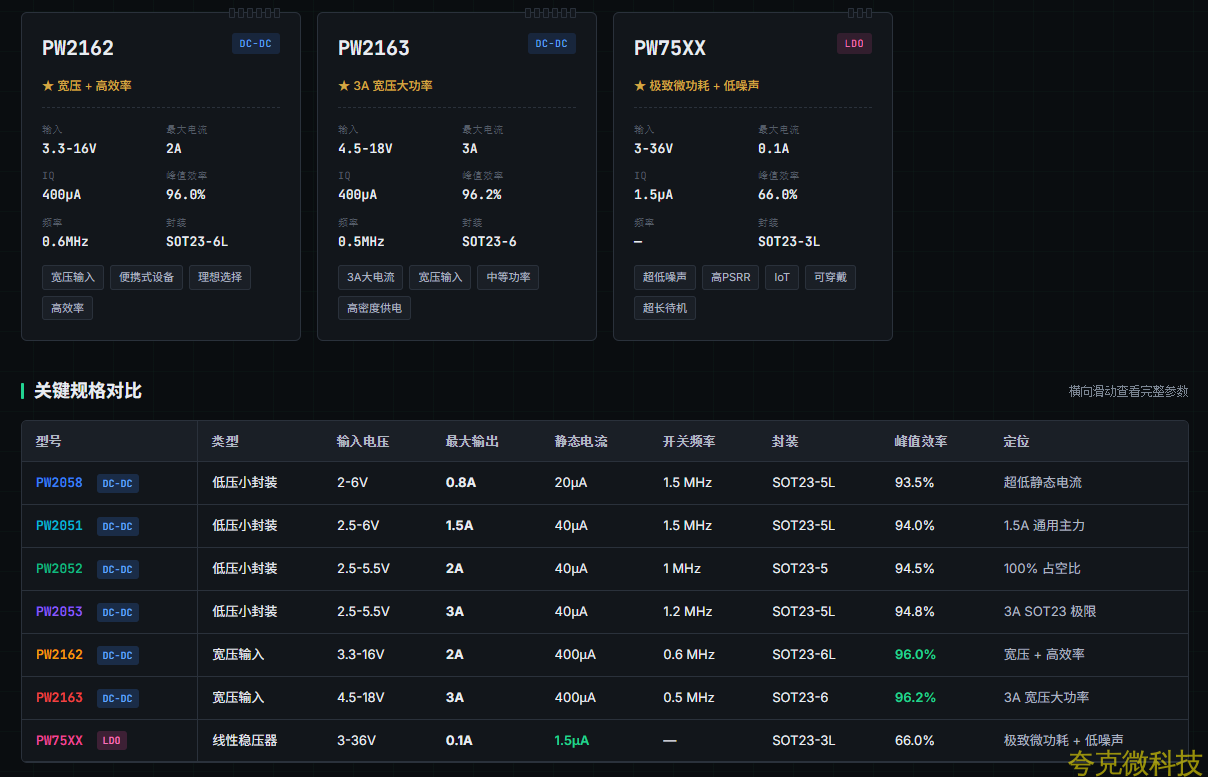

PW2162
DC-DC
★ 寬壓 + 高效率
輸入 3.3-16V
最大電流 2A
IQ 400µA
峰值效率 96.0%
頻率 0.6MHz
封裝 SOT23-6L
寬壓輸入 便攜式設備 理想選擇 高效率
PW2163
DC-DC
★ 3A 寬壓大功率
輸入 4.5-18V
最大電流 3A
IQ 400µA
峰值效率 96.2%
頻率 0.5MHz
封裝 SOT23-6
3A大電流 寬壓輸入 中等功率 高密度供電
PW75XX
LDO
★ 極緻微功耗 + 低噪聲
輸入 3-36V
最大電流 0.1A
IQ 1.5µA
峰值效率 66.0%
頻率 —
封裝 SOT23-3L
超低噪聲 高PSRR IoT 可穿戴 超長待機

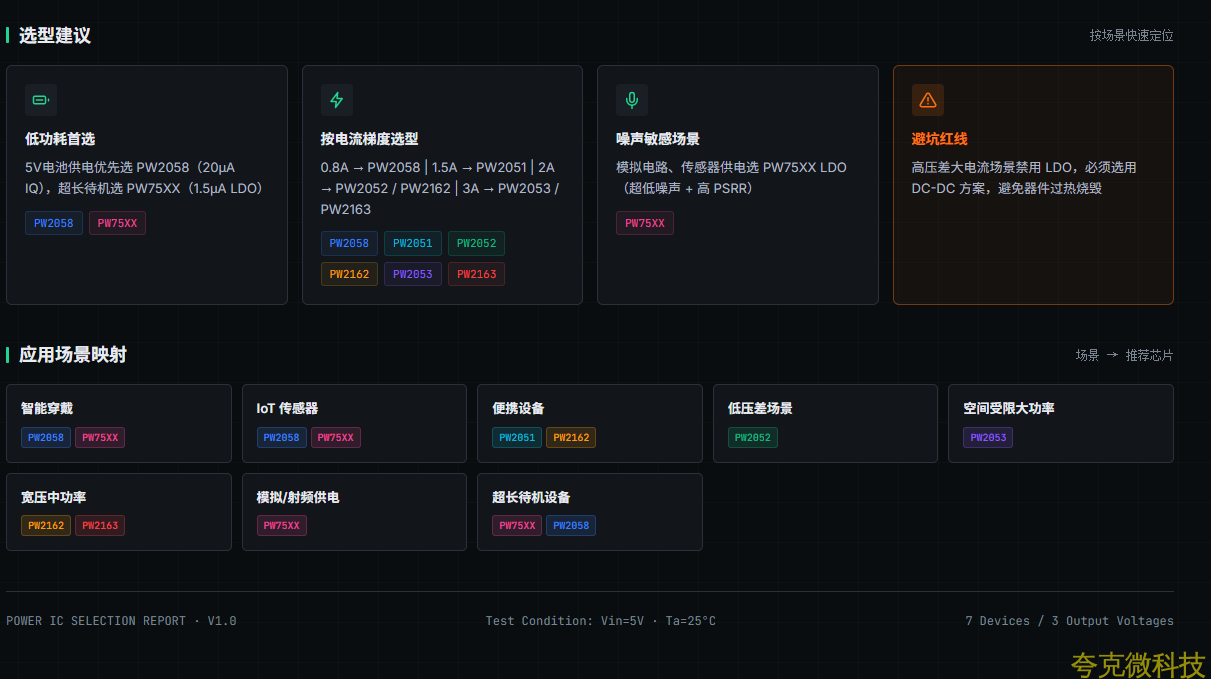

選型建議
按場景快速定位
低功耗首選
5V電池供電優先選 PW2058（20µA IQ），超長待機選 PW75XX（1.5µA LDO）
PW2058 PW75XX
按電流梯度選型
0.8A → PW2058 | 1.5A → PW2051 | 2A → PW2052 / PW2162 | 3A → PW2053 / PW2163
PW2058 PW2051 PW2052 PW2162 PW2053 PW2163
噪聲敏感場景
模擬電路、傳感器供電選 PW75XX LDO（超低噪聲 + 高 PSRR）
PW75XX
避坑紅線
高壓差大電流場景禁用 LDO，必鬚選用 DC-DC 方案，避免器件過熱燒譭
應用場景映射
場景 → 推薦芯片
智能穿戴
PW2058 PW75XX
IoT 傳感器
PW2058 PW75XX
便攜設備
PW2051 PW2162
低壓差場景
PW2052
空間受限大功率
PW2053
寬壓中功率
PW2162 PW2163
模擬/射頻供電
PW75XX
超長待機設備
PW75XX PW2058
