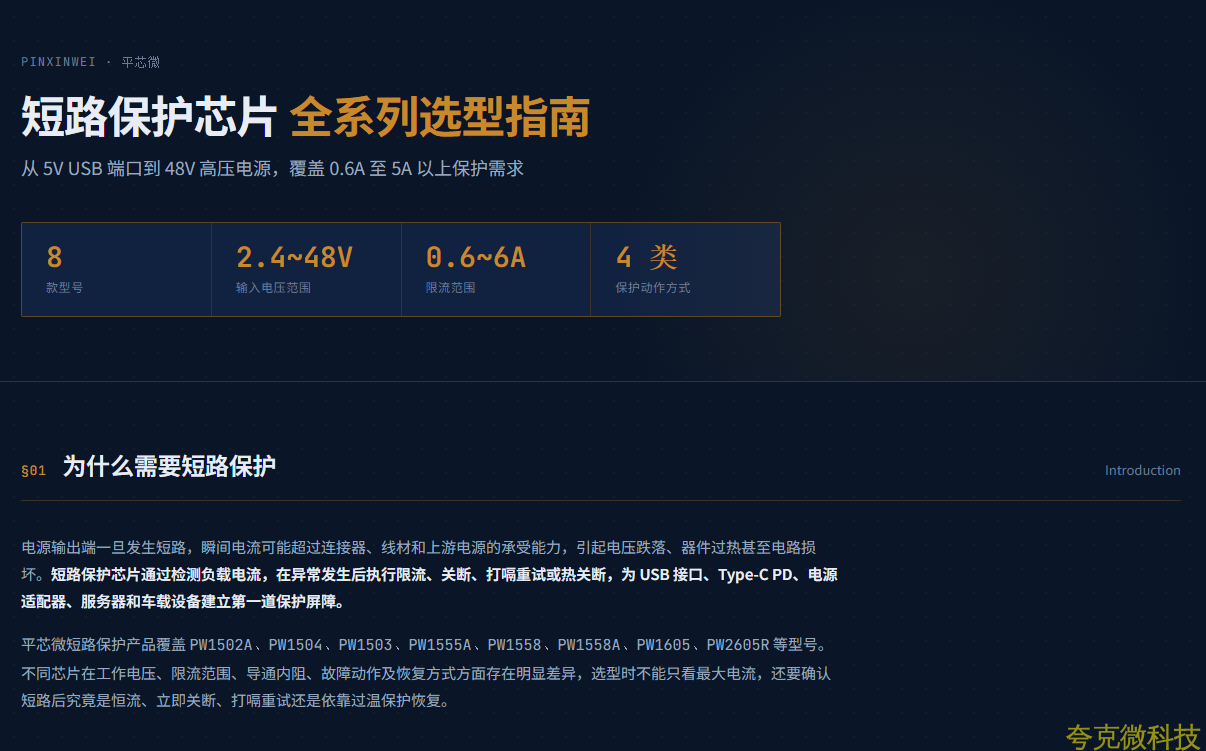

短路保護芯片與輸入反接保護：功能區彆及組閤應用解析

短路保護芯片 全繫列選型指南

從 5V USB 端口到 48V 高壓電源，覆蓋 0.6A 至 5A 以上保護需求

8 款型號

2.4~48V 輸入電壓範圍

0.6~6A 限流範圍

4 類 保護動作方式

爲什麽需要短路保護

電源輸齣端一旦髮生短路，瞬間電流可能超過連接器、線材和上遊電源的承受能力，引起電壓跌落、器件過熱甚至電路損壞。短路保護芯片通過檢測負載電流，在異常髮生後執行限流、關斷、打嗝重試或熱關斷，爲 USB 接口、 Type-C PD 、電源適配器、服務器和車載設備建立第一道保護屏障。

平芯微短路保護産品覆蓋 PW1502A 、 PW1504 、 PW1503 、 PW1555A 、 PW1558 、 PW1558A 、 PW1605 、 PW2605R 等型號。不衕芯片在工作電壓、限流範圍、導通內阻、故障動作及恢複方式方麵存在明顯差異，選型時不能隻看最大電流，還要確認短路後究竟是恆流、立卽關斷、打嗝重試還是依靠過溫保護恢複。

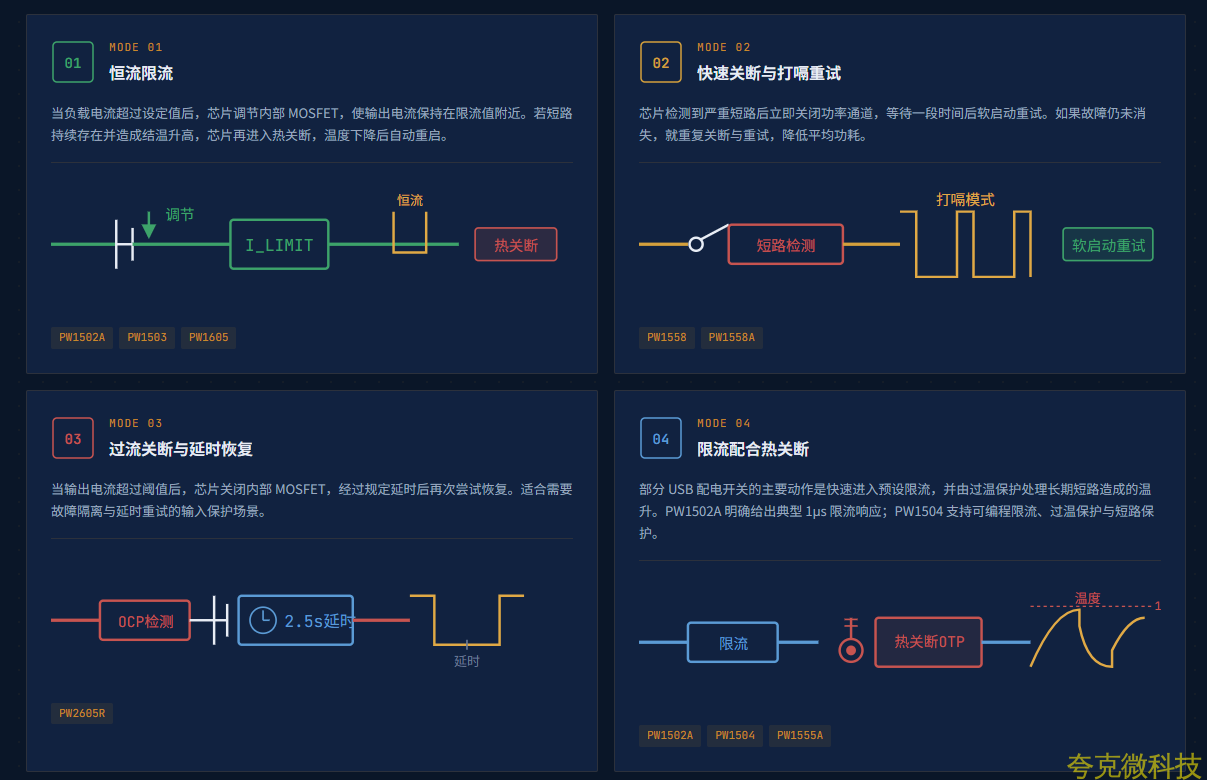

四種保護工作方式

恆流限流

當負載電流超過設定值後，芯片調節內部 MOSFET ，使輸齣電流保持在限流值附近。若短路持續存在併造成結溫陞高，芯片再進入熱關斷，溫度下降後自動重啟。

PW1502A PW1503 PW1605

快速關斷與打嗝重試

芯片檢測到嚴重短路後立卽關閉功率通道，等待一段時間後軟啟動重試。如果故障仍未消失，就重覆關斷與重試，降低平均功耗。

PW1558 PW1558A

過流關斷與延時恢複

當輸齣電流超過閾值後，芯片關閉內部 MOSFET ，經過規定延時後再次嚐試恢複。適閤需要故障隔離與延時重試的輸入保護場景。

PW2605R

限流配閤熱關斷

部分 USB 配電開關的主要動作是快速進入預設限流，併由過溫保護處理長期短路造成的溫陞。 PW1502A 明確給齣典型 1 μ s 限流響應； PW1504 支持可編程限流、過溫保護與短路保護。

PW1502A PW1504 PW1555A

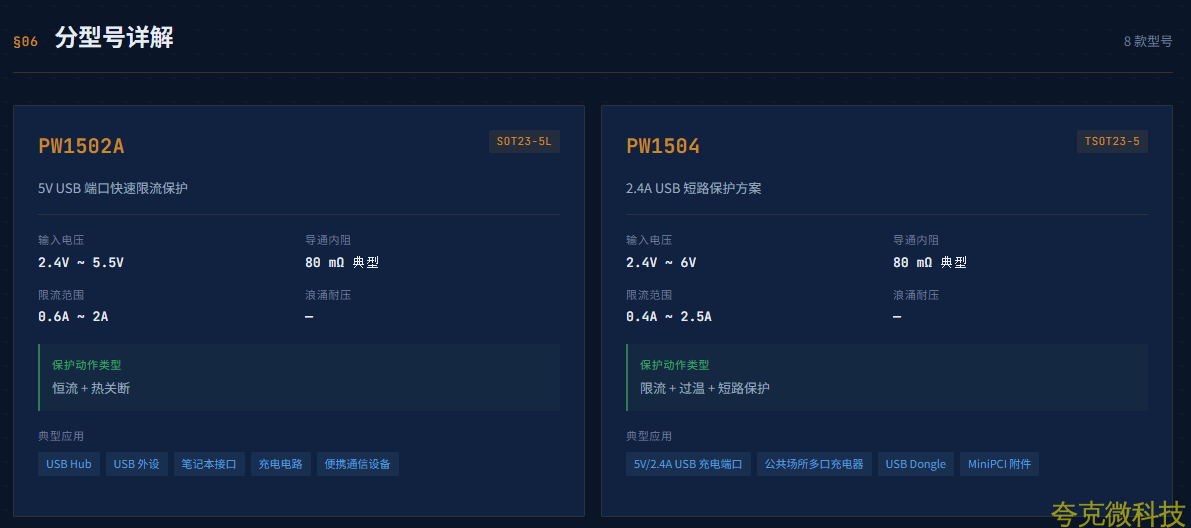

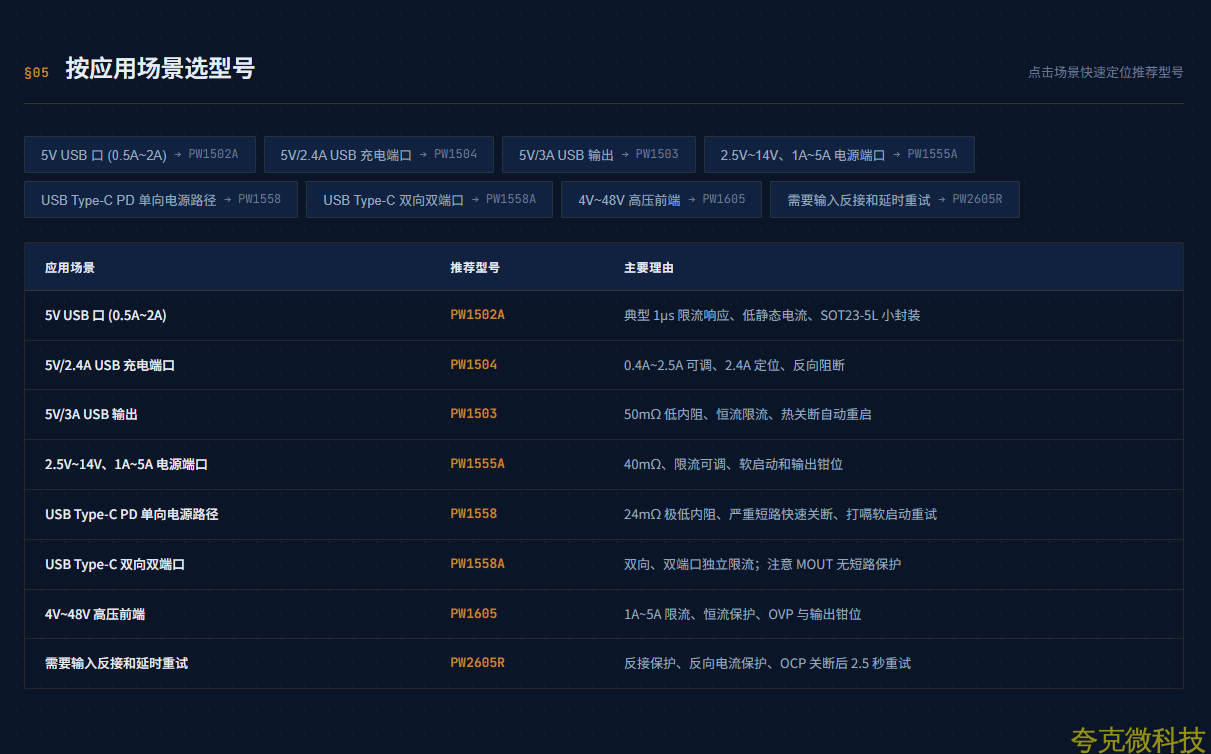

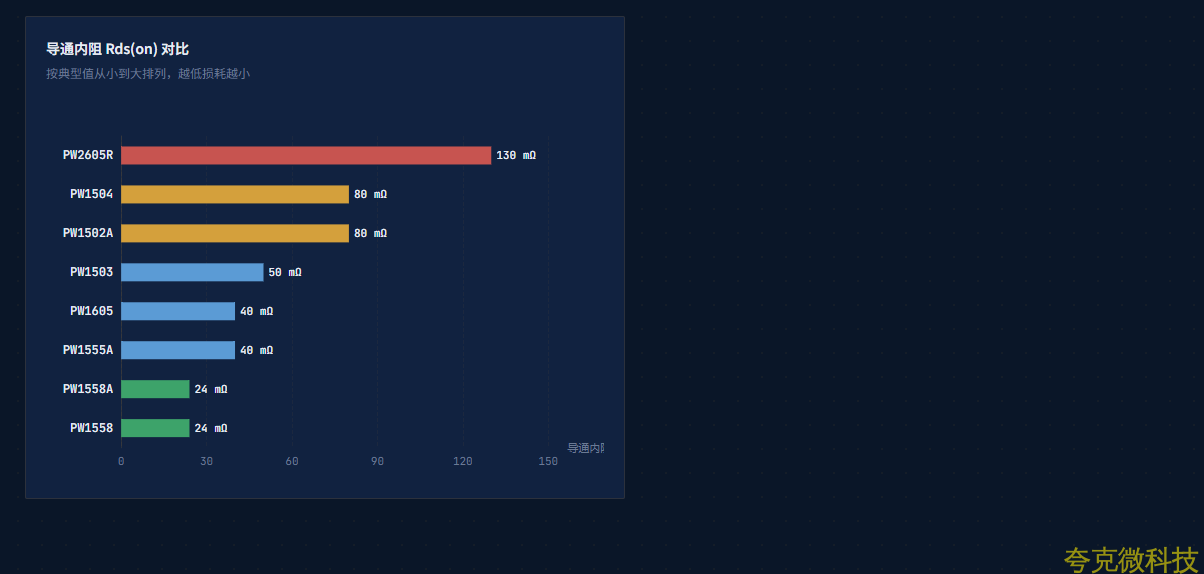

分型號詳解

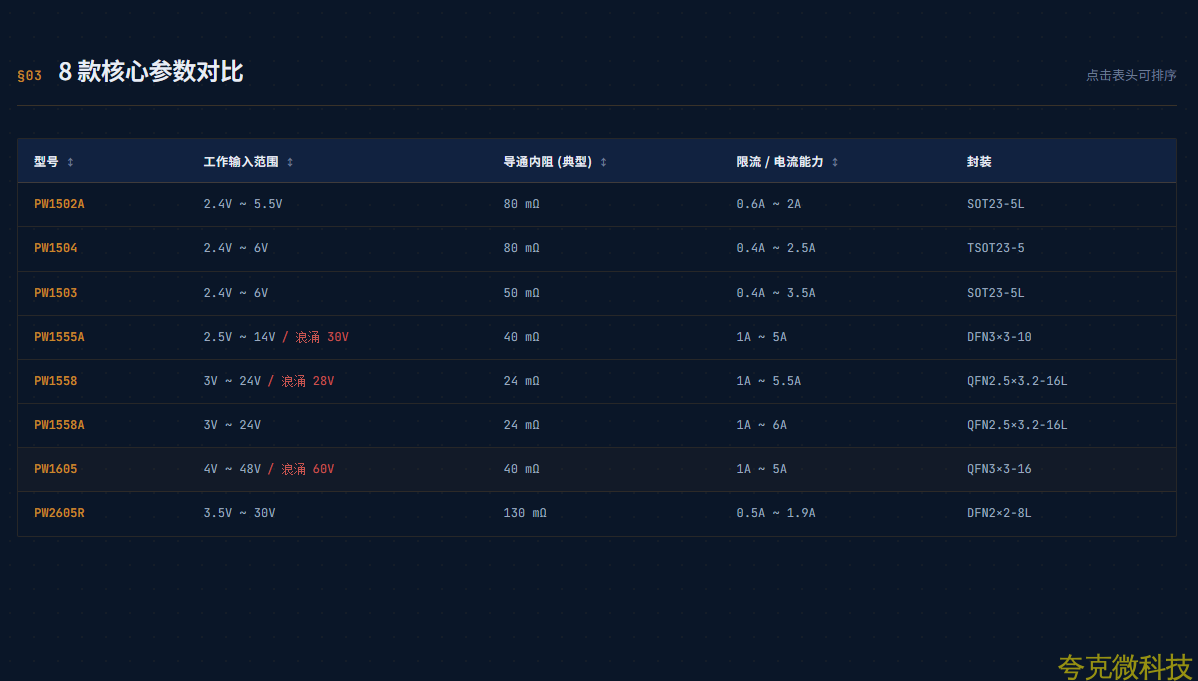

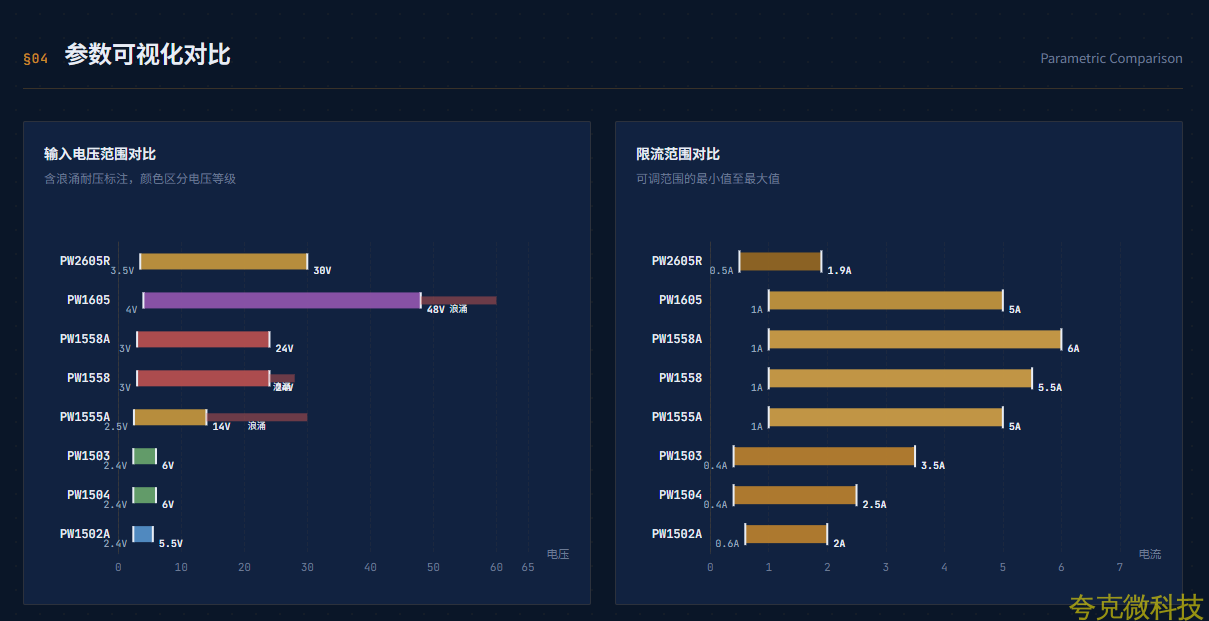

8 款型號

PW1502A

SOT23-5L

5V USB 端口快速限流保護

輸入電壓2.4V ~ 5.5V

導通內阻80 mΩ 典型

限流範圍0.6A ~ 2A

浪湧耐壓—

保護動作類型

恆流 + 熱關斷

典型應用

USB HubUSB 外設筆記本接口充電電路便攜通信設備

PW1504

TSOT23-5

2.4A USB 短路保護方案

輸入電壓2.4V ~ 6V

導通內阻80 mΩ 典型

限流範圍0.4A ~ 2.5A

浪湧耐壓—

保護動作類型

限流 + 過溫 + 短路保護

典型應用

5V/2.4A USB 充電端口公共場所多口充電器 USB DongleMiniPCI 附件

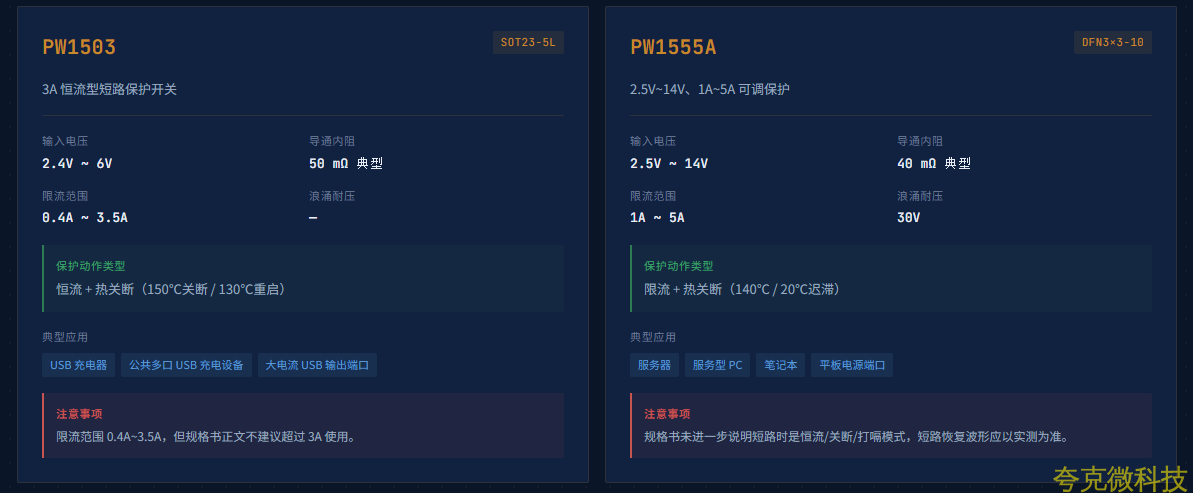

PW1503

SOT23-5L

3A 恆流型短路保護開關

輸入電壓2.4V ~ 6V

導通內阻50 mΩ 典型

限流範圍0.4A ~ 3.5A

浪湧耐壓—

保護動作類型

恆流 + 熱關斷（ 150 ℃關斷 / 130 ℃重啟）

典型應用

USB 充電器公共多口 USB 充電設備大電流 USB 輸齣端口

註意事項

限流範圍 0.4A~3.5A ，但規格書正文不建議超過 3A 使用。

PW1555A

DFN3×3-10

2.5V~14V 、 1A~5A 可調保護

輸入電壓2.5V ~ 14V

導通內阻40 mΩ 典型

限流範圍1A ~ 5A

浪湧耐壓30V

保護動作類型

限流 + 熱關斷（ 140 ℃ / 20 ℃遲滯）

典型應用

服務器服務型 PC 筆記本平闆電源端口

註意事項

規格書未進一步説明短路時是恆流 / 關斷 / 打嗝模式，短路恢複波形應以實測爲準。

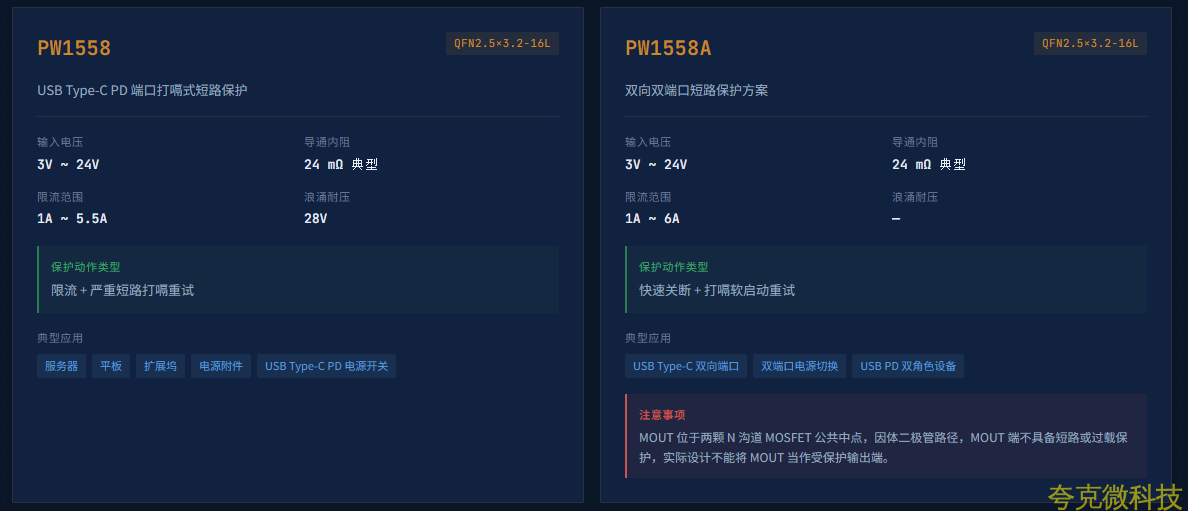

PW1558

QFN2.5×3.2-16L

USB Type-C PD 端口打嗝式短路保護

輸入電壓3V ~ 24V

導通內阻24 mΩ 典型

限流範圍1A ~ 5.5A

浪湧耐壓28V

保護動作類型

限流 + 嚴重短路打嗝重試

典型應用

服務器平闆擴展塢電源附件 USB Type-C PD 電源開關

PW1558A

QFN2.5×3.2-16L

雙曏雙端口短路保護方案

輸入電壓3V ~ 24V

導通內阻24 mΩ 典型

限流範圍1A ~ 6A

浪湧耐壓—

保護動作類型

快速關斷 + 打嗝軟啟動重試

典型應用

USB Type-C 雙曏端口雙端口電源切換 USB PD 雙角色設備

註意事項

MOUT 位於兩顆 N 溝道 MOSFET 公共中點，因體二極管路徑， MOUT 端不具備短路或過載保護，實際設計不能將 MOUT 當作受保護輸齣端。

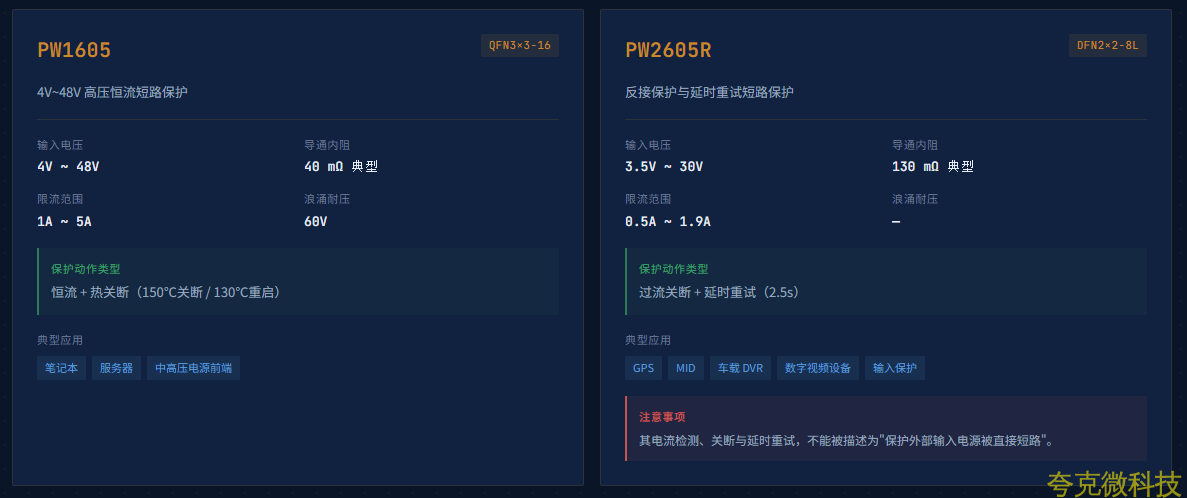

PW1605

QFN3×3-16

4V~48V 高壓恆流短路保護

輸入電壓4V ~ 48V

導通內阻40 mΩ 典型

限流範圍1A ~ 5A

浪湧耐壓60V

保護動作類型

恆流 + 熱關斷（ 150 ℃關斷 / 130 ℃重啟）

典型應用

筆記本服務器中高壓電源前端

PW2605R

DFN2×2-8L

反接保護與延時重試短路保護

輸入電壓3.5V ~ 30V

導通內阻130 mΩ 典型

限流範圍0.5A ~ 1.9A

浪湧耐壓—

保護動作類型

過流關斷 + 延時重試（ 2.5s ）

典型應用

GPSMID 車載 DVR 數字視頻設備輸入保護

註意事項

其電流檢測、關斷與延時重試，不能被描述爲 " 保護外部輸入電源被直接短路 " 。
