Type-C快充取電芯片技術拆解：PD通信、QC握手與取電原理

PW6607PD/QC 快充協議 電壓誘騙控製器

一顆高度集成的 USB 電源傳輸接收端控製器，自動完成 PD/QC 協議通訊， 輸齣設定電壓。內置 PD 通訊模塊與 QC 通訊，外圍簡潔，可靠性卓越。

PD3.0快充協議

QC2.0快充協議

5/9/12/20V輸齣擋位

DFN8封裝形式

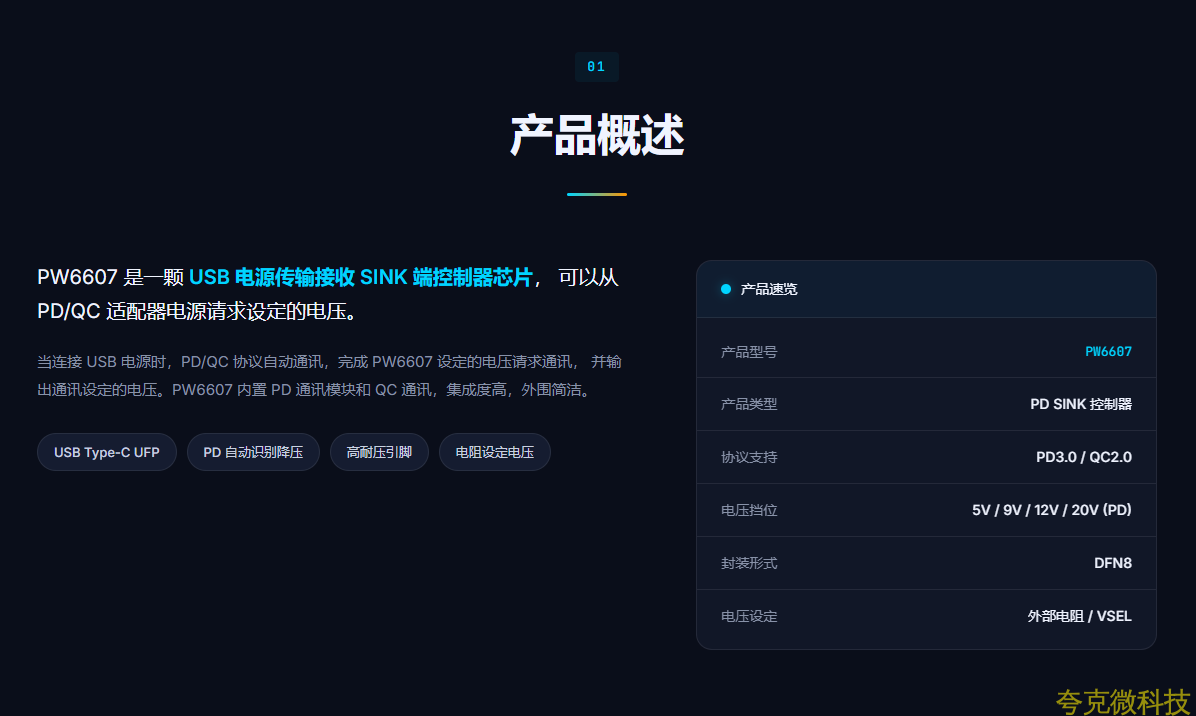

産品概述

PW6607 是一顆 USB 電源傳輸接收 SINK 端控製器芯片， 可以從 PD/QC 適配器電源請求設定的電壓。

當連接 USB 電源時，PD/QC 協議自動通訊，完成 PW6607 設定的電壓請求通訊， 併輸齣通訊設定的電壓。PW6607 內置 PD 通訊模塊和 QC 通訊，集成度高，外圍簡潔。

USB Type-C UFPPD 自動識彆降壓高耐壓引腳電阻設定電壓

産品速覽

産品型號PW6607

産品類型PD SINK 控製器

協議支持PD3.0 / QC2.0

電壓擋位5V / 9V / 12V / 20V (PD)

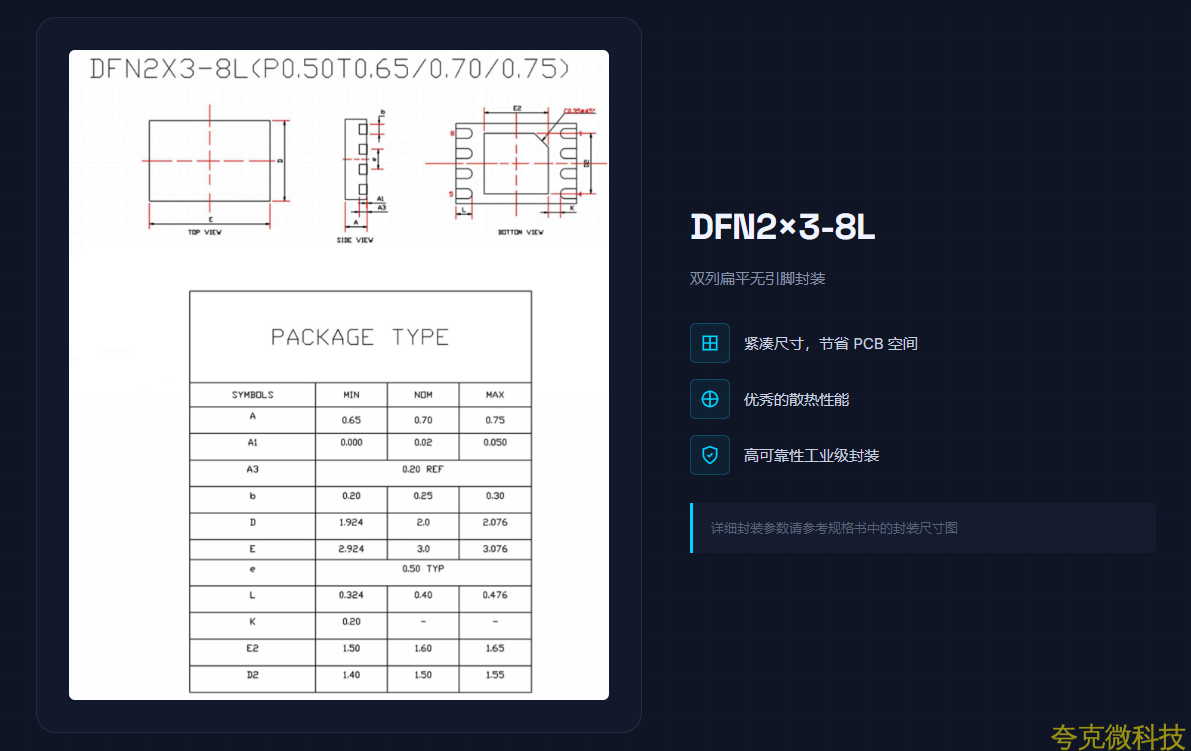

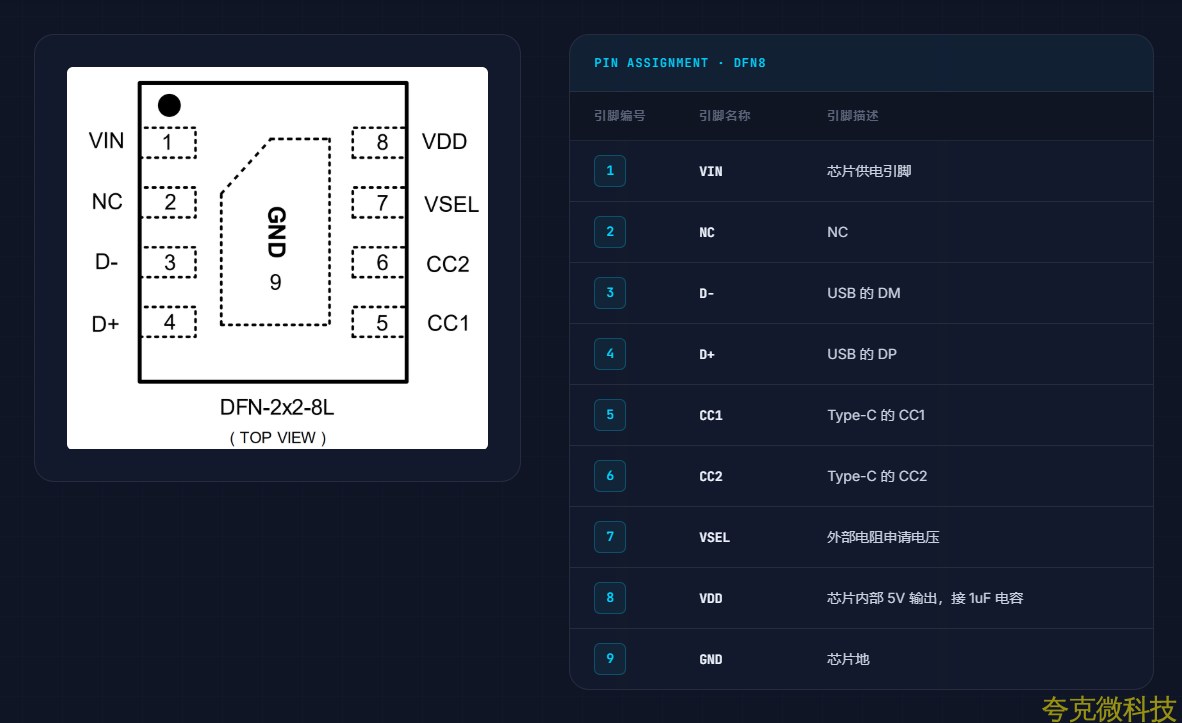

封裝形式DFN8

電壓設定外部電阻 / VSEL

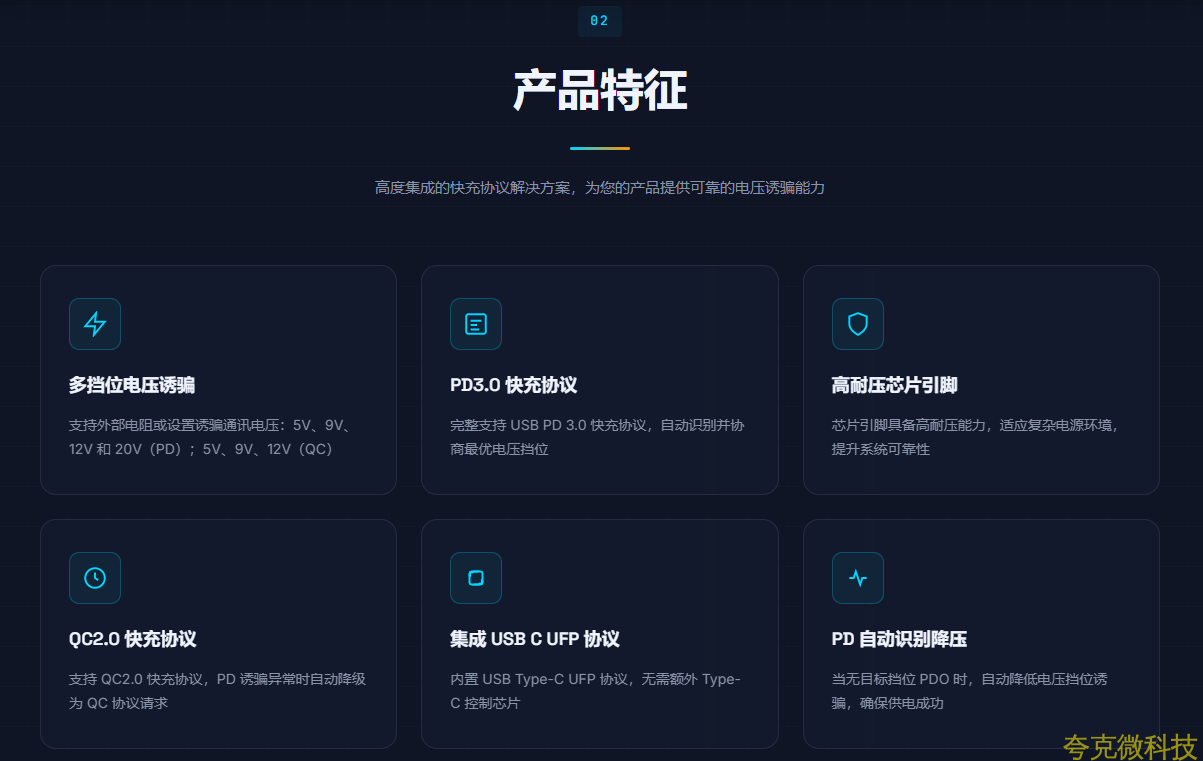

産品特徵

高度集成的快充協議解決方案，爲您的産品提供可靠的電壓誘騙能力

多擋位電壓誘騙

支持外部電阻或設置誘騙通訊電壓：5V、9V、12V 和 20V（PD）；5V、9V、12V（QC）

PD3.0 快充協議

完整支持 USB PD 3.0 快充協議，自動識彆併協商最優電壓擋位

高耐壓芯片引腳

芯片引腳具備高耐壓能力，適應複雜電源環境，提陞繫統可靠性

QC2.0 快充協議

支持 QC2.0 快充協議，PD 誘騙異常時自動降級爲 QC 協議請求

集成 USB C UFP 協議

內置 USB Type-C UFP 協議，無需額外 Type-C 控製芯片

PD 自動識彆降壓

當無目標擋位 PDO 時，自動降低電壓擋位誘騙，確保供電成功

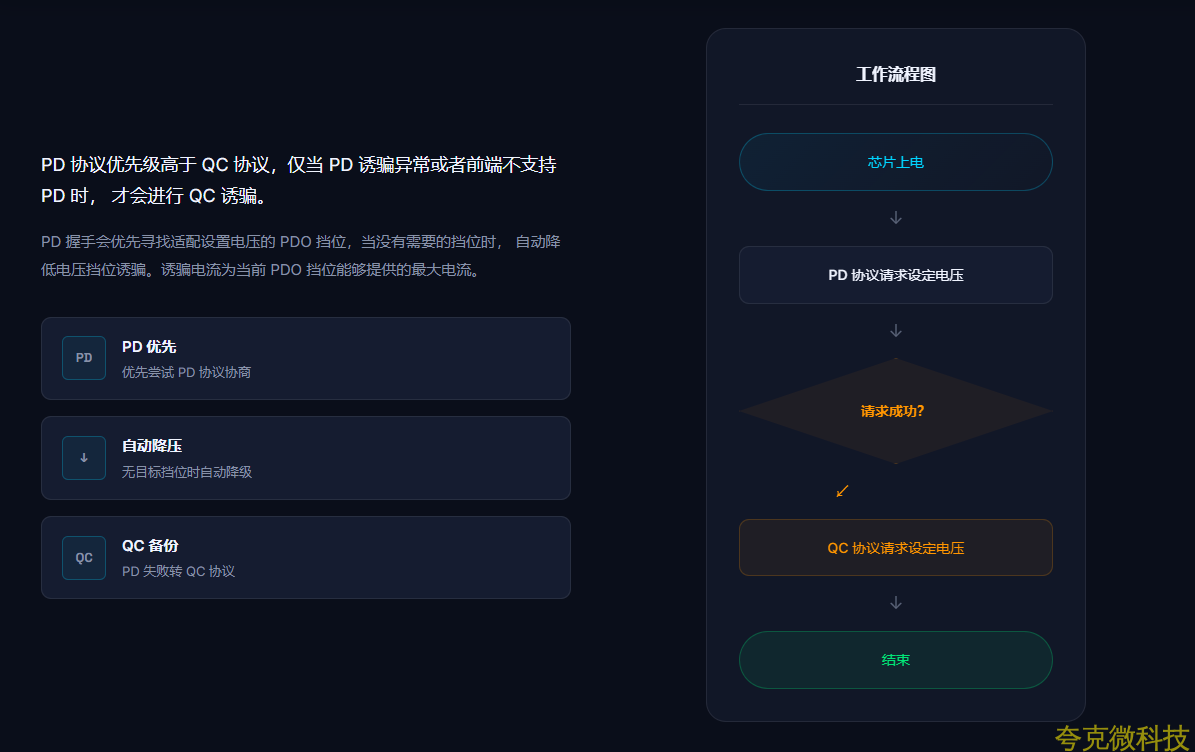

功能概述與工作流程

PD 協議優先級高於 QC 協議，僅當 PD 誘騙異常或者前端不支持 PD 時， 纔會進行 QC 誘騙。

PD 握手會優先尋找適配設置電壓的 PDO 擋位，當沒有需要的擋位時， 自動降低電壓擋位誘騙。誘騙電流爲當前 PDO 擋位能夠提供的最大電流。

PD PD 優先優先嚐試 PD 協議協商

↓ 自動降壓無目標擋位時自動降級

QC QC 備份PD 失敗轉 QC 協議

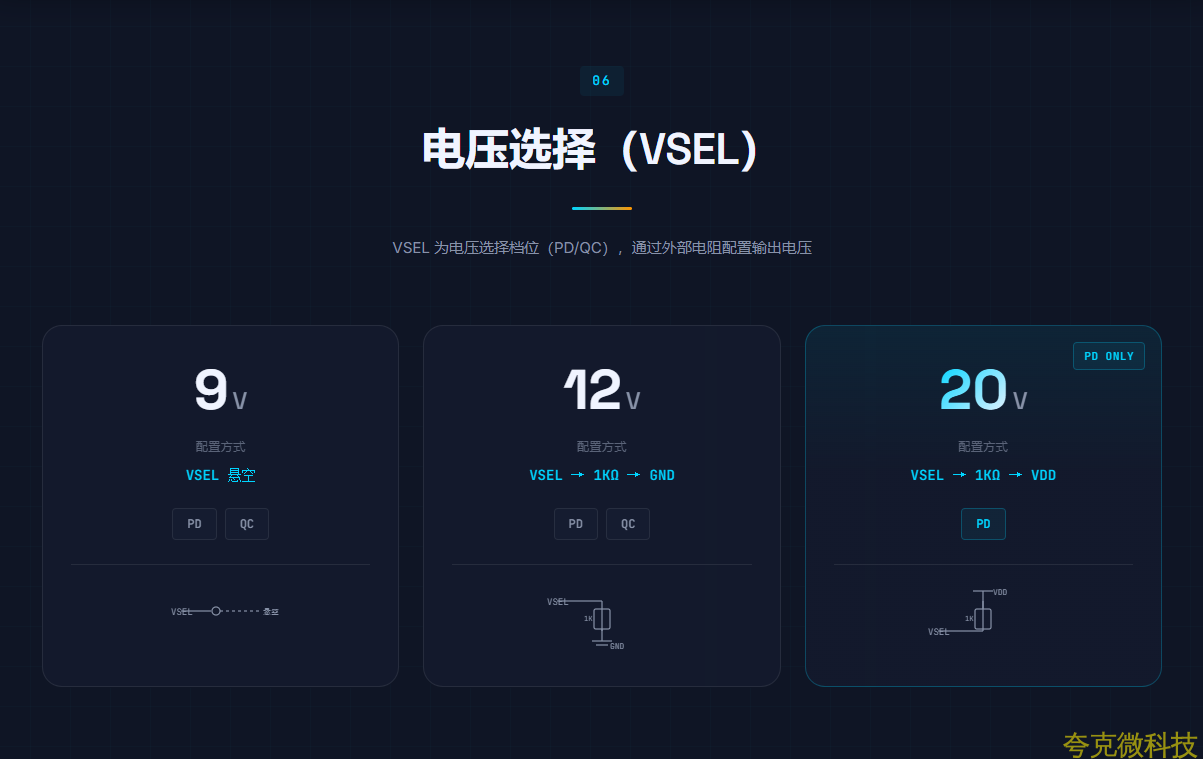

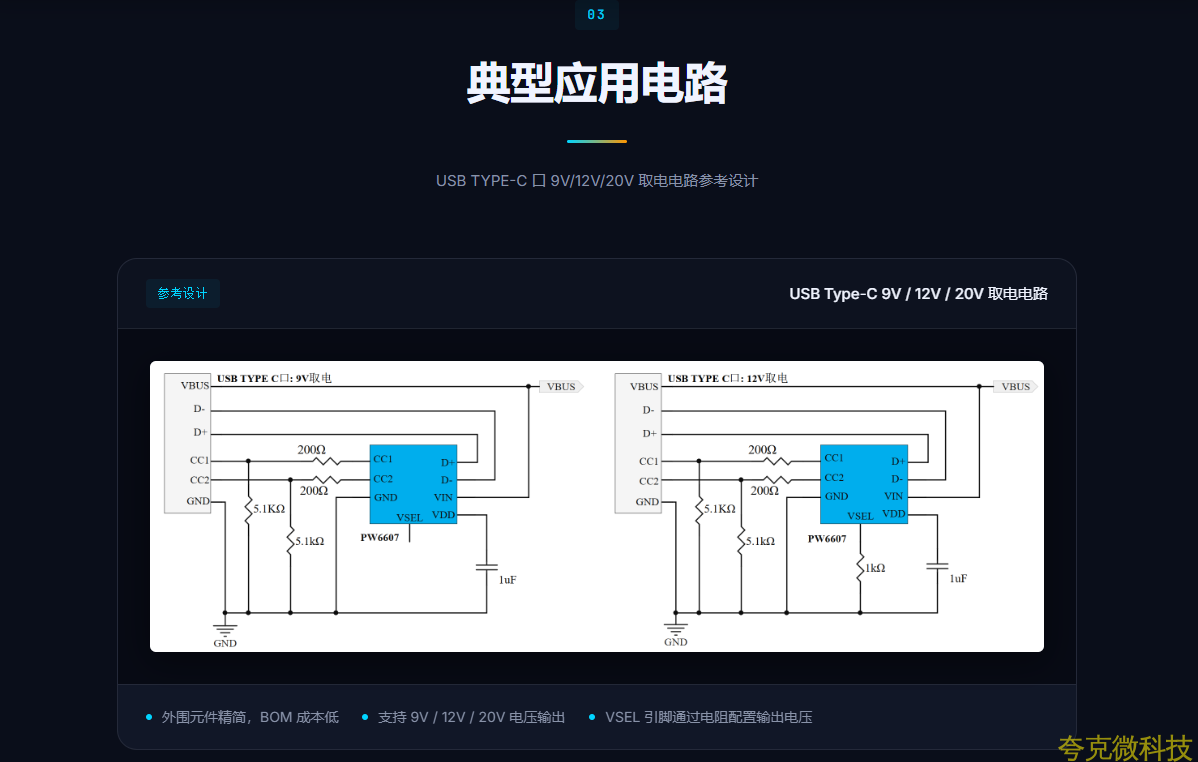

電壓選擇（VSEL）

VSEL 爲電壓選擇檔位（PD/QC），通過外部電阻配置輸齣電壓

9V 配置方式VSEL 懸空 PDQC

12V 配置方式VSEL → 1KΩ → GND PDQC 20V 配置方式VSEL → 1KΩ → VDD PD

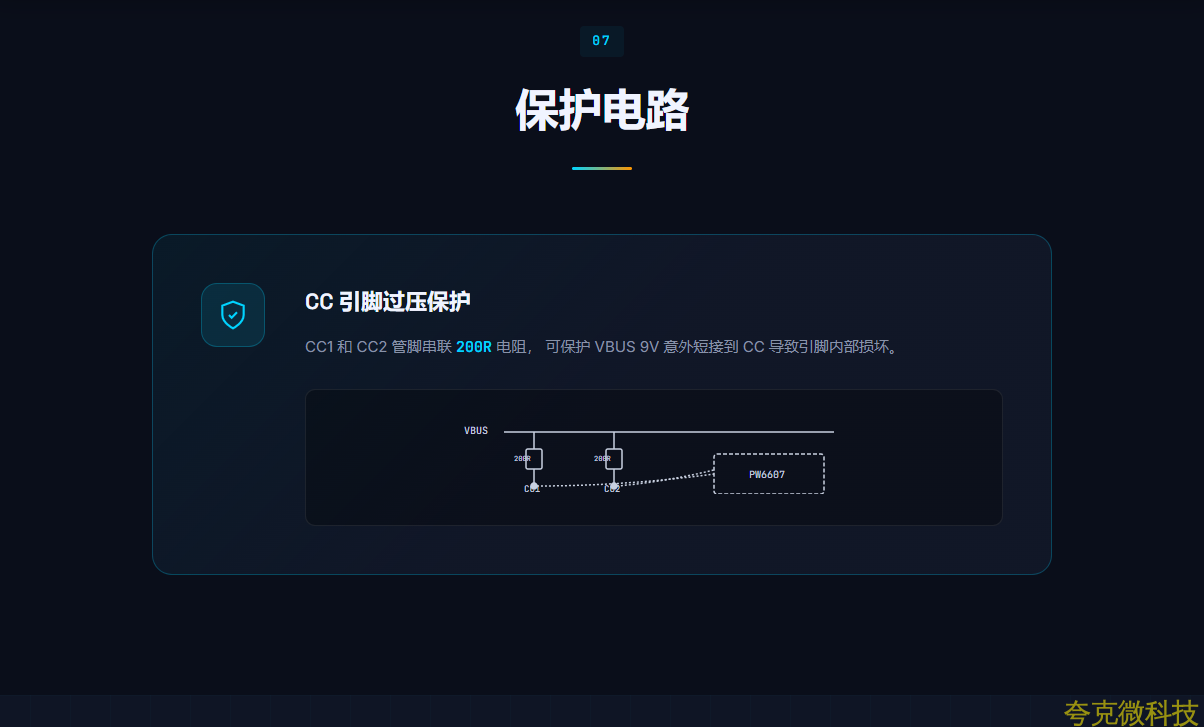

保護電路

CC 引腳過壓保護

CC1 和 CC2 管腳串聯 200R 電阻， 可保護 VBUS 9V 意外短接到 CC 導緻引腳內部損壞。

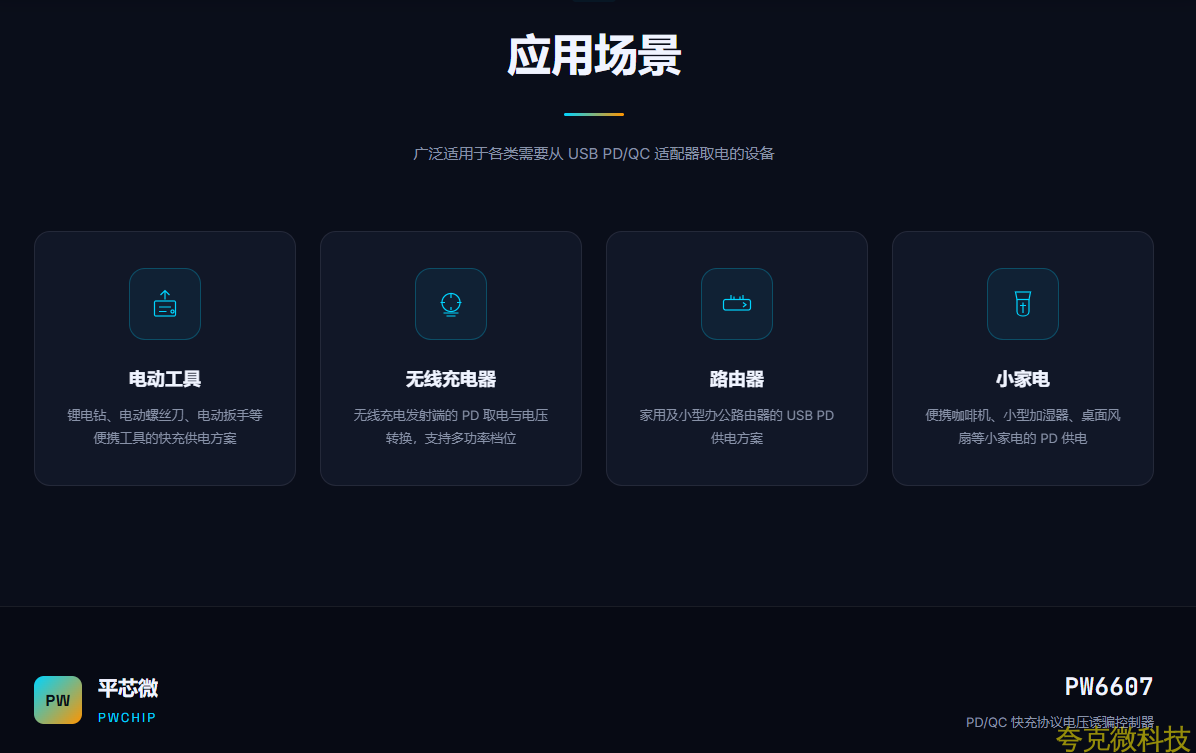

應用場景

廣泛適用於各類需要從 USB PD/QC 適配器取電的設備

電動工具

鋰電鑽、電動螺絲刀、電動扳手等便攜工具的快充供電方案

無線充電器

無線充電髮射端的 PD 取電與電壓轉換，支持多功率檔位

路由器

傢用及小型辦公路由器的 USB PD 供電方案

小傢電

便攜咖啡機、小型加濕器、桌麵風扇等小傢電的 PD 供電
