36V降壓轉5V,3.3V電源芯片完整設計手冊：蔘數、電路及應用詳解

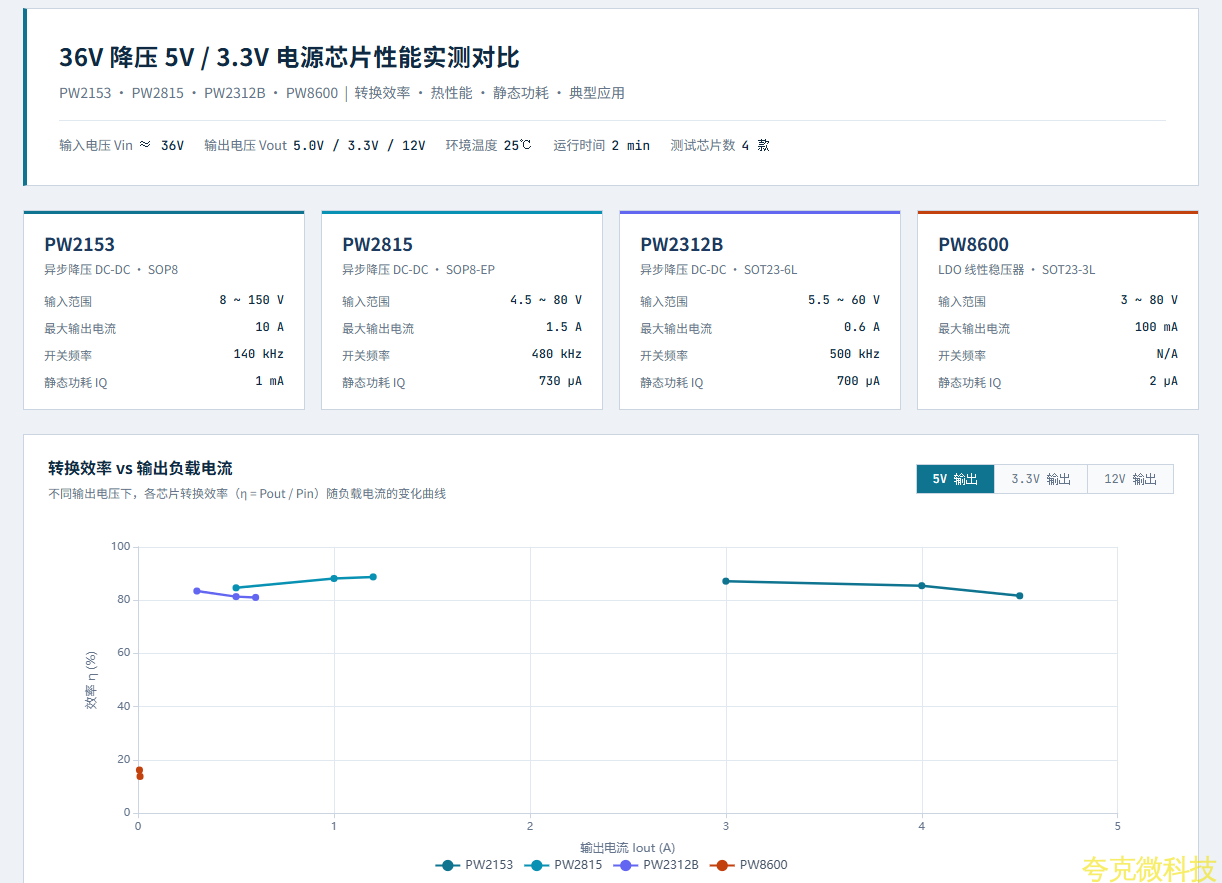

36V 降壓 5V / 3.3V 電源芯片性能實測對比

PW2153 · PW2815 · PW2312B · PW8600 | 轉換效率·熱性能·靜態功耗·典型應用

輸入電壓 Vin≈ 36V

輸齣電壓 Vout5.0V / 3.3V / 12V

環境溫度25℃

運行時間2 min

測試芯片數4 款

PW2153

異步降壓 DC-DC · SOP8

輸入範圍8 ~ 150 V最大輸齣電流10 A開關頻率140 kHz 靜態功耗 IQ1 mA

PW2815

異步降壓 DC-DC · SOP8-EP

輸入範圍4.5 ~ 80 V最大輸齣電流1.5 A開關頻率480 kHz 靜態功耗 IQ730 µA

PW2312B

異步降壓 DC-DC · SOT23-6L

輸入範圍5.5 ~ 60 V最大輸齣電流0.6 A開關頻率500 kHz 靜態功耗 IQ700 µA

PW8600

LDO 線性穩壓器· SOT23-3L

輸入範圍3 ~ 80 V最大輸齣電流100 mA開關頻率N/A 靜態功耗 IQ2 µA

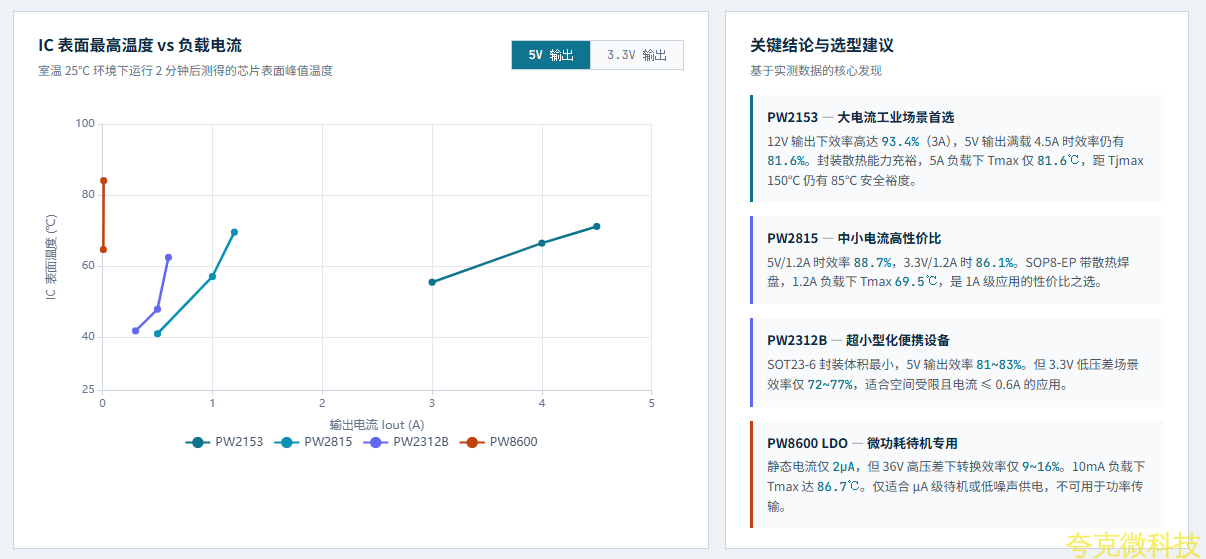

關鍵結論與選型建議

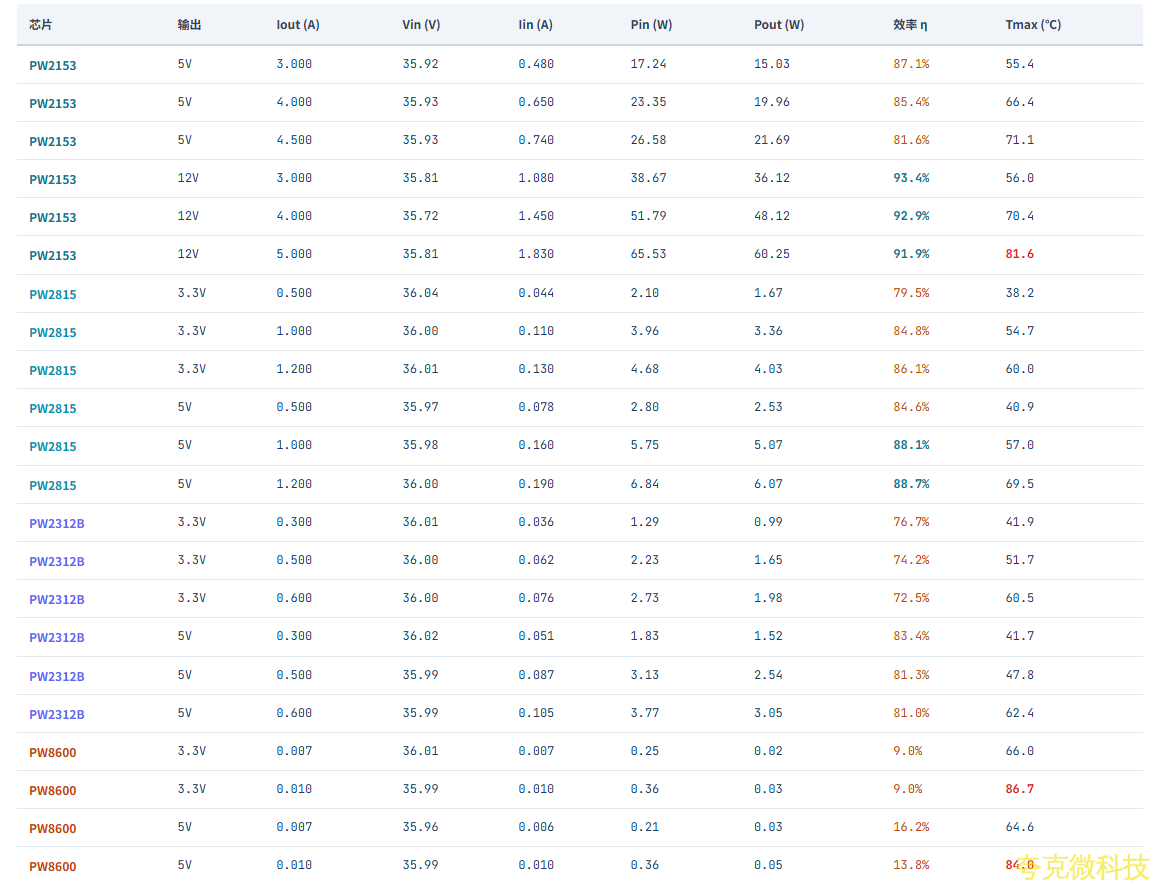

基於實測數據的核心髮現

PW2153 — 大電流工業場景首選

12V 輸齣下效率高達 93.4% （ 3A ）， 5V 輸齣滿載 4.5A 時效率仍有 81.6% 。封裝散熱能力充裕， 5A 負載下 Tmax 僅 81.6℃ ，距 Tjmax 150 ℃ 仍有 85 ℃ 安全裕度。

PW2815 — 中小電流高性價比

5V/1.2A 時效率 88.7% ， 3.3V/1.2A 時 86.1% 。 SOP8-EP 帶散熱焊盤， 1.2A 負載下 Tmax 69.5℃ ，是 1A 級應用的性價比之選。

PW2312B — 超小型化便攜設備

SOT23-6 封裝體積最小， 5V 輸齣效率 81~83% 。但 3.3V 低壓差場景效率僅 72~77% ，適閤空間受限且電流 ≤ 0.6A 的應用。

PW8600 LDO — 微功耗待機專用

靜態電流僅 2µA ，但 36V 高壓差下轉換效率僅 9~16% 。 10mA 負載下 Tmax 達 86.7℃ 。僅適閤 μ A 級待機或低噪聲供電，不可用於功率傳輸。
