30V降壓轉5V,3.3V電源穩壓芯片實用方案：覆蓋0.2A至10A輸齣
- 2026-10-14 13:13:00
- SS 原創
- 13

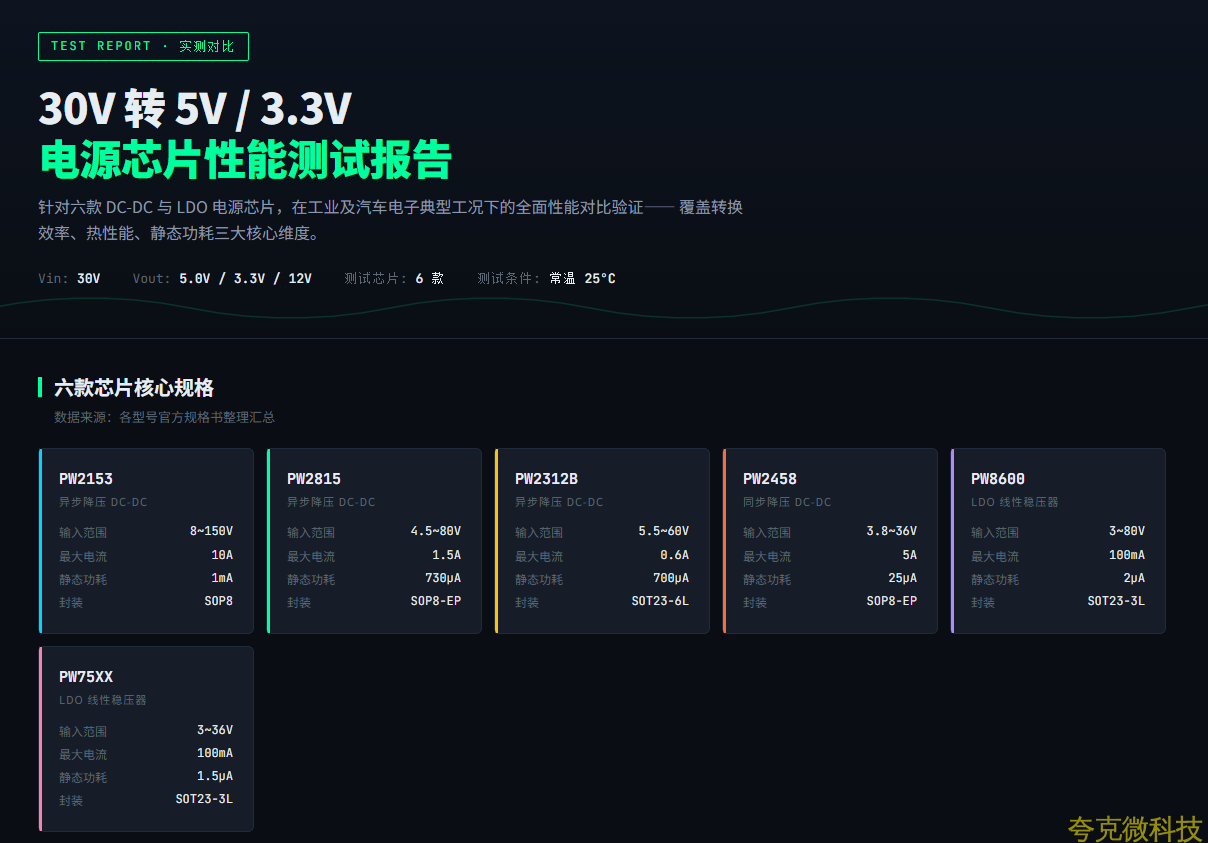

30V 轉 5V / 3.3V 電源芯片性能測試報告
針對六款 DC-DC 與 LDO 電源芯片，在工業及汽車電子典型工況下的全麵性能對比驗證 —— 覆蓋轉換效率、熱性能、靜態功耗三大核心維度。
Vin: 30VVout: 5.0V / 3.3V / 12V 測試芯片 : 6 款測試條件 : 常溫 25°C
六款芯片核心規格
數據來源：各型號官方規格書整理滙總
PW2153
異步降壓 DC-DC
輸入範圍8~150V
最大電流10A
靜態功耗1mA
封裝SOP8
PW2815
異步降壓 DC-DC
輸入範圍4.5~80V
最大電流1.5A
靜態功耗730μA
封裝SOP8-EP
PW2312B
異步降壓 DC-DC
輸入範圍5.5~60V
最大電流0.6A
靜態功耗700μA
封裝SOT23-6L
PW2458
衕步降壓 DC-DC
輸入範圍3.8~36V
最大電流5A
靜態功耗25μA
封裝SOP8-EP
PW8600
LDO 線性穩壓器
輸入範圍3~80V
最大電流100mA
靜態功耗2μA
封裝SOT23-3L
PW75XX
LDO 線性穩壓器
輸入範圍3~36V
最大電流100mA
靜態功耗1.5μA
封裝SOT23-3L

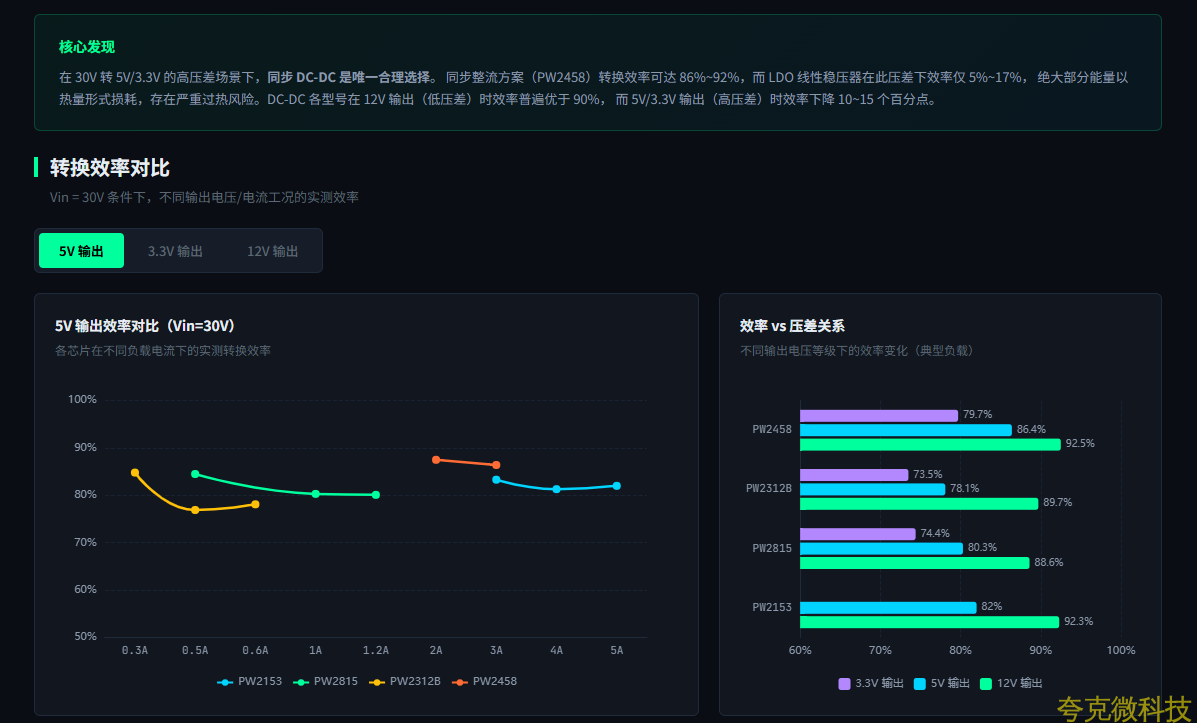

核心髮現
在 30V 轉 5V/3.3V 的高壓差場景下，衕步 DC-DC 是唯一閤理選擇。 衕步整流方案（ PW2458 ）轉換效率可達 86%~92% ，而 LDO 線性穩壓器在此壓差下效率僅 5%~17% ， 絶大部分能量以熱量形式損耗，存在嚴重過熱風險。 DC-DC 各型號在 12V 輸齣（低壓差）時效率普遍優於 90% ， 而 5V/3.3V 輸齣（高壓差）時效率下降 10~15 箇百分點。

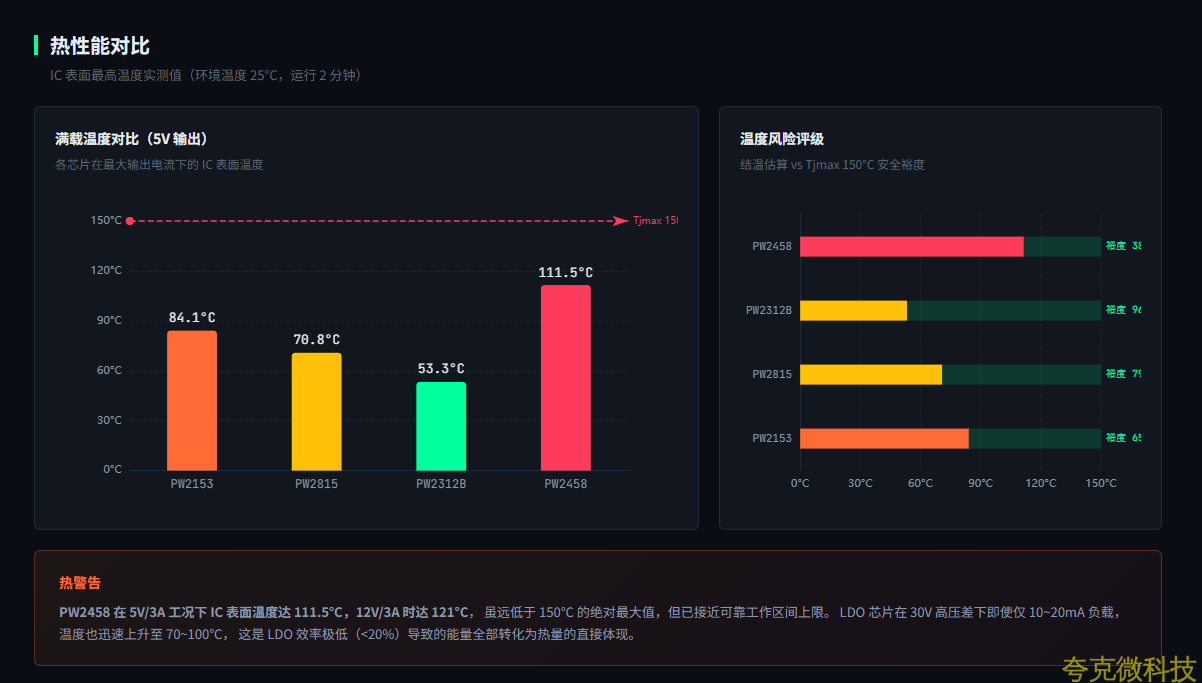

熱警告
PW2458 在 5V/3A 工況下 IC 錶麵溫度達 111.5 ° C ， 12V/3A 時達 121 ° C ， 雖遠低於 150 ° C 的絶對最大值，但已接近可靠工作區間上限。 LDO 芯片在 30V 高壓差下卽使僅 10~20mA 負載，溫度也迅速上陞至 70~100 ° C ， 這是 LDO 效率極低（ <20% ）導緻的能量全部轉化爲熱量的直接體現。

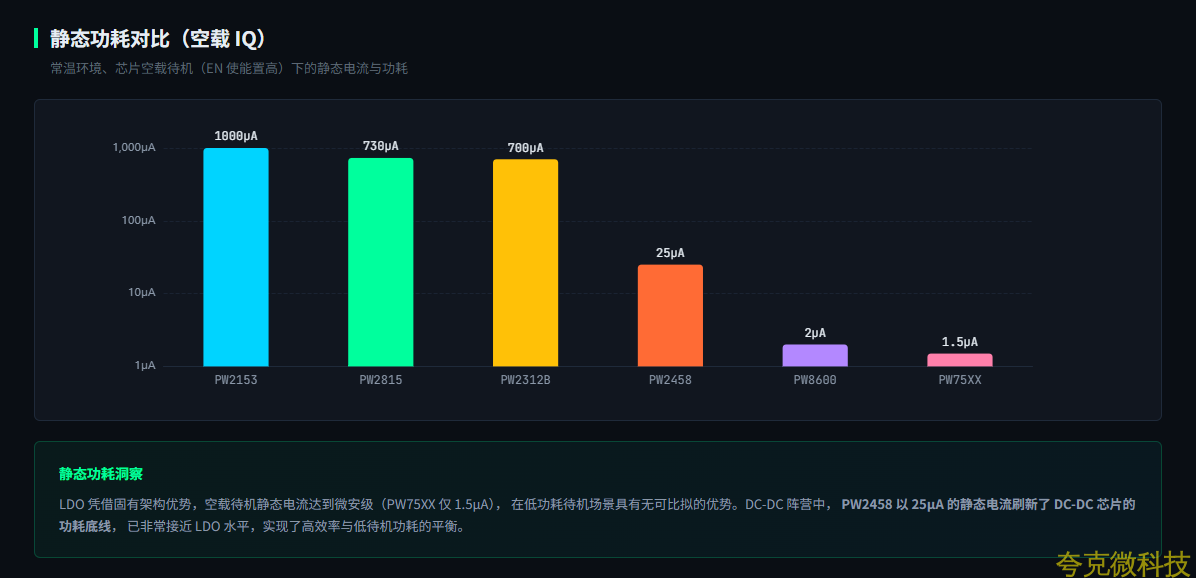

靜態功耗洞察
LDO 憑藉固有架構優勢，空載待機靜態電流達到微安級（ PW75XX 僅 1.5 μ A ）， 在低功耗待機場景具有無可比擬的優勢。 DC-DC 陣營中， PW2458 以 25 μ A 的靜態電流刷新瞭 DC-DC 芯片的功耗底線， 已非常接近 LDO 水平，實現瞭高效率與低待機功耗的平衡。

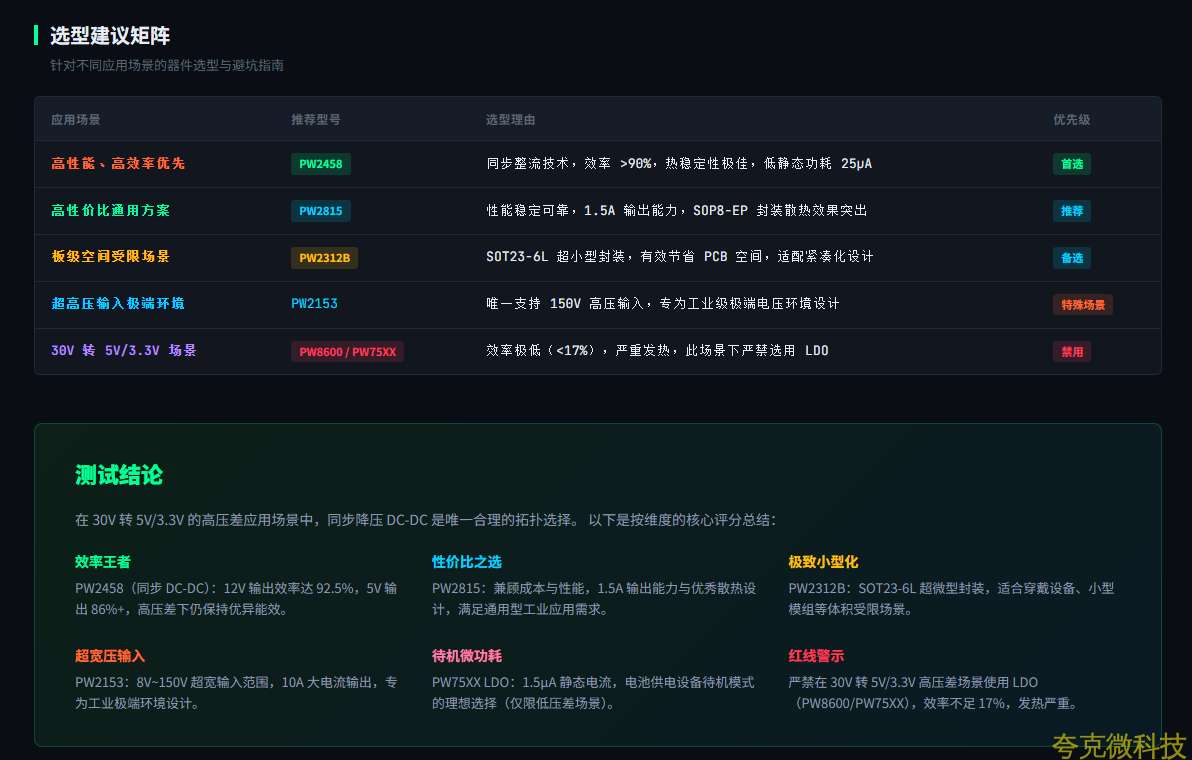

測試結論
在 30V 轉 5V/3.3V 的高壓差應用場景中，衕步降壓 DC-DC 是唯一閤理的拓撲選擇。 以下是按維度的核心評分總結：
效率王者
PW2458 （衕步 DC-DC ）： 12V 輸齣效率達 92.5% ， 5V 輸齣 86%+ ，高壓差下仍保持優異能效。
性價比之選
PW2815 ：兼顧成本與性能， 1.5A 輸齣能力與優秀散熱設計，滿足通用型工業應用需求。
極緻小型化
PW2312B ： SOT23-6L 超微型封裝，適閤穿戴設備、小型模組等體積受限場景。
超寬壓輸入
PW2153 ： 8V~150V 超寬輸入範圍， 10A 大電流輸齣，專爲工業極端環境設計。
待機微功耗
PW75XX LDO ： 1.5 μ A 靜態電流，電池供電設備待機模式的理想選擇（僅限低壓差場景）。
紅線警示
嚴禁在 30V 轉 5V/3.3V 高壓差場景使用 LDO （ PW8600/PW75XX ），效率不足 17% ，髮熱嚴重。
