電動車/工業電源30V轉12V/5V方案：六款降壓芯片蔘考電路與BOM
- 2026-10-14 15:47:00
- SS 原創
- 22
輸入 30V 轉 12V / 5V 降壓方案設計手冊
平芯微 降壓 /LDO 芯片選型 · 蔘考電路 · BOM 清單。覆蓋電動車電池繫統、工業電源、 AGV/ 機器人、 LED 驅動輔助電源等場景，一頁掌握 6 款方案。
PW2153 PW2815 PW2312B PW2458 PW8600 PW75XX
6 款降壓 / LDO 芯片方案
150VDC-DC 最高輸入耐壓（ PW2153 ）
12V / 5V 雙檔常用輸齣電壓
96%DC-DC 最高轉換效率
應用場景與設計要點
30V 輸入是本手冊中「最全兼容」檔位： DC-DC （ PW2153 / PW2815 / PW2312B / PW2458 ）均可用； LDO （ PW8600 最高 65V 工作、 PW75XX 最高 36V ）也在範圍內。
電動車電池繫統
24V / 36V / 48V / 60V / 72V 電池組降壓供電
工業 DC 電源
工業 24~80V DC 電源總線降壓
鋰電池組降壓供電
多串鋰電組高電壓平颱轉換
AGV / 機器人電源模塊
移動平颱寬壓電源轉換
LED 驅動輔助電源
照明繫統控製與輔助供電
監控 / 門禁供電
安防設備與門禁繫統電源
30V 輸入設計要點
輸入端必鬚配置足夠耐壓的電容（建議耐壓 ≥ 1.5 × VIN ）
TVS 抑製熱插拔浪湧（建議鉗位電壓 ≥ VIN + 10V ，且低於芯片絶對耐壓）
電感飽和電流留 30% 餘量
續流二極管耐壓 ≥ VIN + 10V
若選用 LDO （ PW8600 / PW75XX ），高壓差 × 電流會帶來嚴重髮熱，建議先用 DC-DC 降到低壓再接 LDO ，或僅用於小電流輔助供電

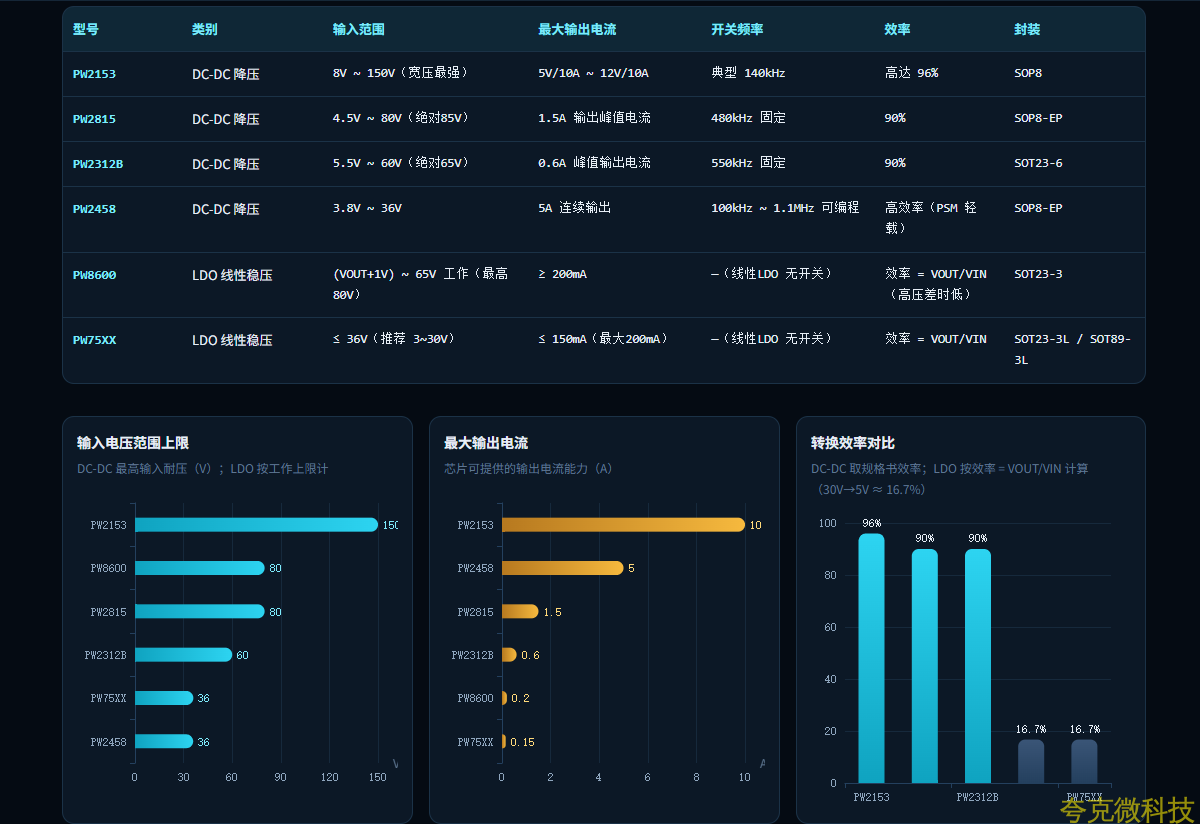

30V 兼容性説明： DC-DC 四款（ PW2153 8~150V 、 PW2815 4.5~80V 、 PW2312B 5.5~60V 、 PW2458 3.8~36V ）與 LDO 兩款（ PW8600 最高 80V 、 PW75XX ≤36V ）全部覆蓋 30V 輸入。
芯片詳解 · 蔘考電路 · BOM
每款芯片含規格書蔘數、典型應用電路（ 30V → 5V / 30V → 12V ）與 BOM 清單，點擊展開。電路圖與 BOM 圖片源自原設計手冊。

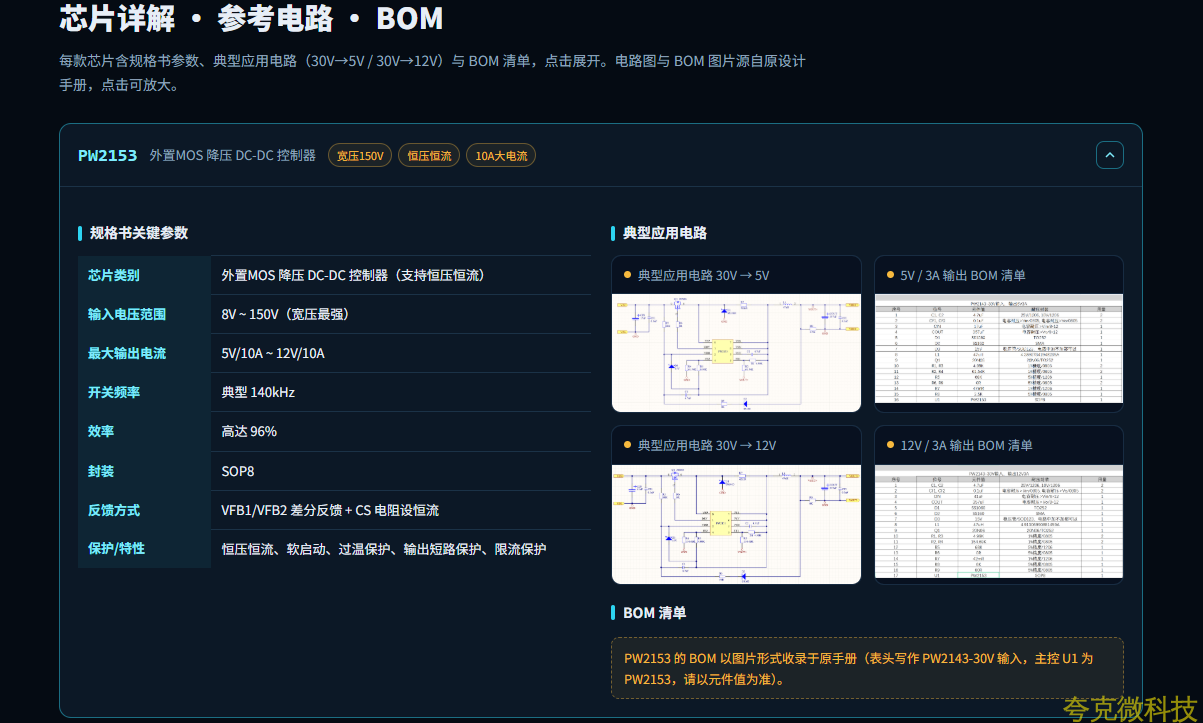

PW2153 外置 MOS 降壓 DC-DC 控製器寬壓 150V 恆壓恆流 10A 大電流
規格書關鍵蔘數
|
芯片類彆 |
外置MOS 降壓 DC-DC 控製器（支持恆壓恆流） |
|
輸入電壓範圍 |
8V ~ 150V （寬壓最強） |
|
最大輸齣電流 |
5V/10A ~ 12V/10A |
|
開關頻率 |
典型 140kHz |
|
效率 |
高達 96% |
|
封裝 |
SOP8 |
|
反饋方式 |
VFB1/VFB2 差分反饋 + CS 電阻設恆流 |
|
保護/ 特性 |
恆壓恆流、軟啟動、過溫保護、輸齣短路保護、限流保護 |
BOM 清單
PW2153 的 BOM 以圖片形式收録於原手冊（錶頭寫作 PW2143-30V 輸入，主控 U1 爲 PW2153 ，請以元件值爲準）。

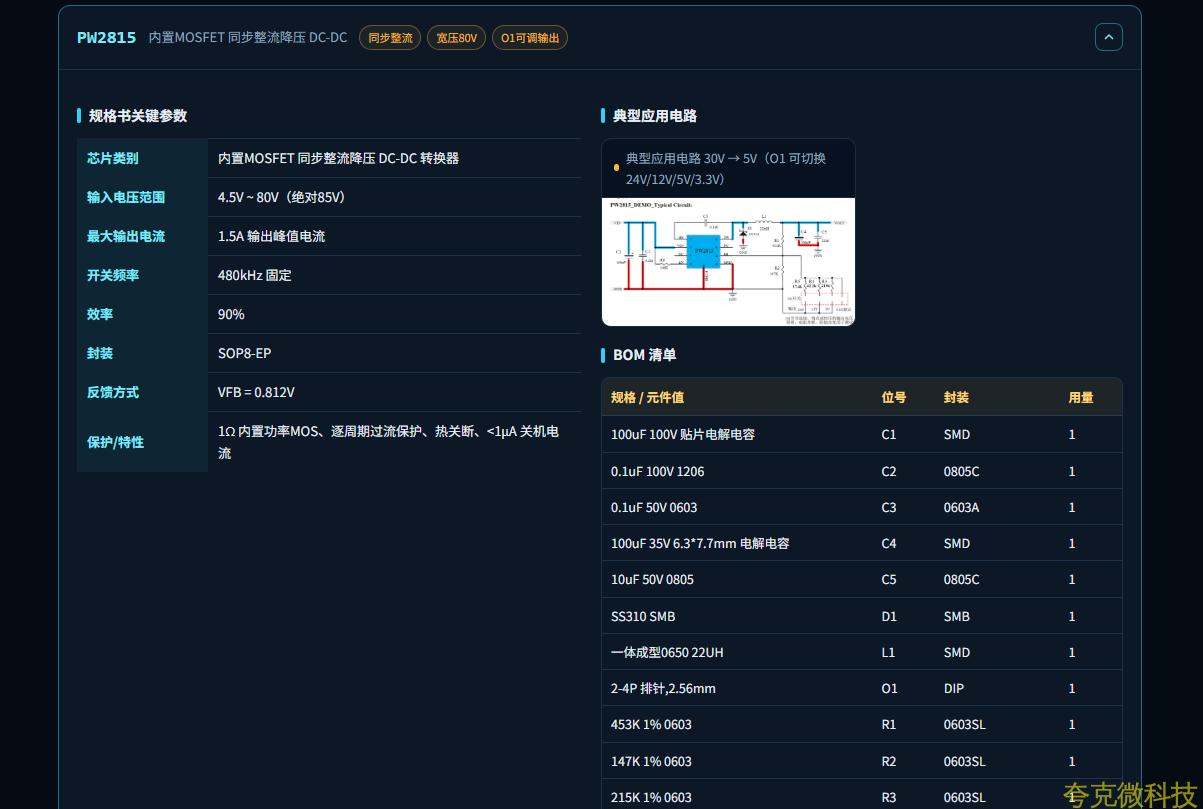

PW2815 內置 MOSFET 衕步整流降壓 DC-DC 衕步整流寬壓 80VO1 可調輸齣
規格書關鍵蔘數
|
芯片類彆 |
內置MOSFET 衕步整流降壓 DC-DC 轉換器 |
|
輸入電壓範圍 |
4.5V ~ 80V （絶對 85V ） |
|
最大輸齣電流 |
1.5A 輸齣峰值電流 |
|
開關頻率 |
480kHz 固定 |
|
效率 |
90% |
|
封裝 |
SOP8-EP |
|
反饋方式 |
VFB = 0.812V |
|
保護/ 特性 |
1Ω 內置功率 MOS 、逐週期過流保護、熱關斷、 <1μA 關機電流 |

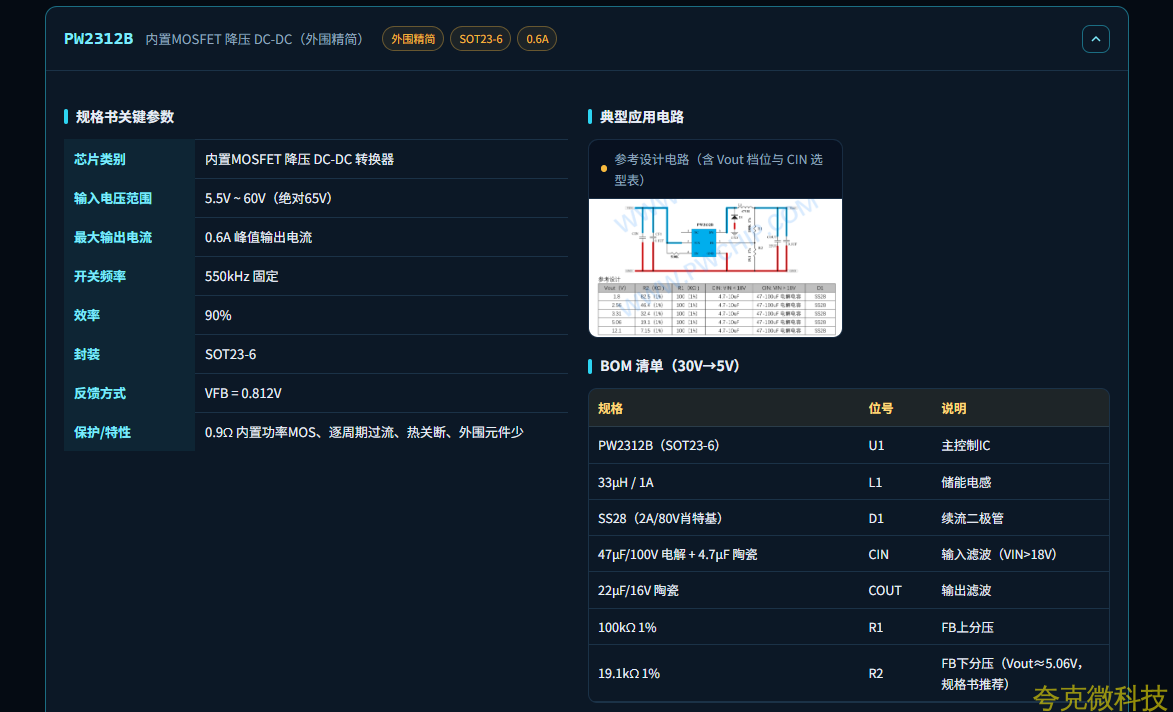

PW2312B 內置 MOSFET 降壓 DC-DC （外圍精簡）外圍精簡 SOT23-60.6A
規格書關鍵蔘數
|
芯片類彆 |
內置MOSFET 降壓 DC-DC 轉換器 |
|
輸入電壓範圍 |
5.5V ~ 60V （絶對 65V ） |
|
最大輸齣電流 |
0.6A 峰值輸齣電流 |
|
開關頻率 |
550kHz 固定 |
|
效率 |
90% |
|
封裝 |
SOT23-6 |
|
反饋方式 |
VFB = 0.812V |
|
保護/ 特性 |
0.9Ω 內置功率 MOS 、逐週期過流、熱關斷、外圍元件少 |

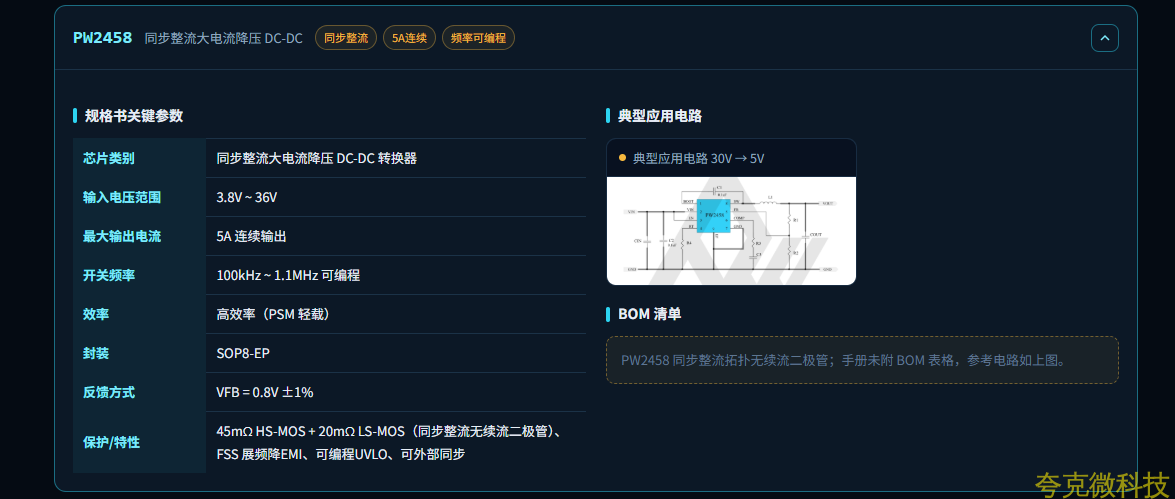

PW2458 衕步整流大電流降壓 DC-DC 衕步整流 5A 連續頻率可編程
規格書關鍵蔘數
|
芯片類彆 |
衕步整流大電流降壓 DC-DC 轉換器 |
|
輸入電壓範圍 |
3.8V ~ 36V |
|
最大輸齣電流 |
5A 連續輸齣 |
|
開關頻率 |
100kHz ~ 1.1MHz 可編程 |
|
效率 |
高效率（PSM 輕載） |
|
封裝 |
SOP8-EP |
|
反饋方式 |
VFB = 0.8V ±1% |
|
保護/ 特性 |
45mΩ HS-MOS + 20mΩ LS-MOS （衕步整流無續流二極管）、 FSS 展頻降 EMI 、可編程 UVLO 、可外部衕步 |

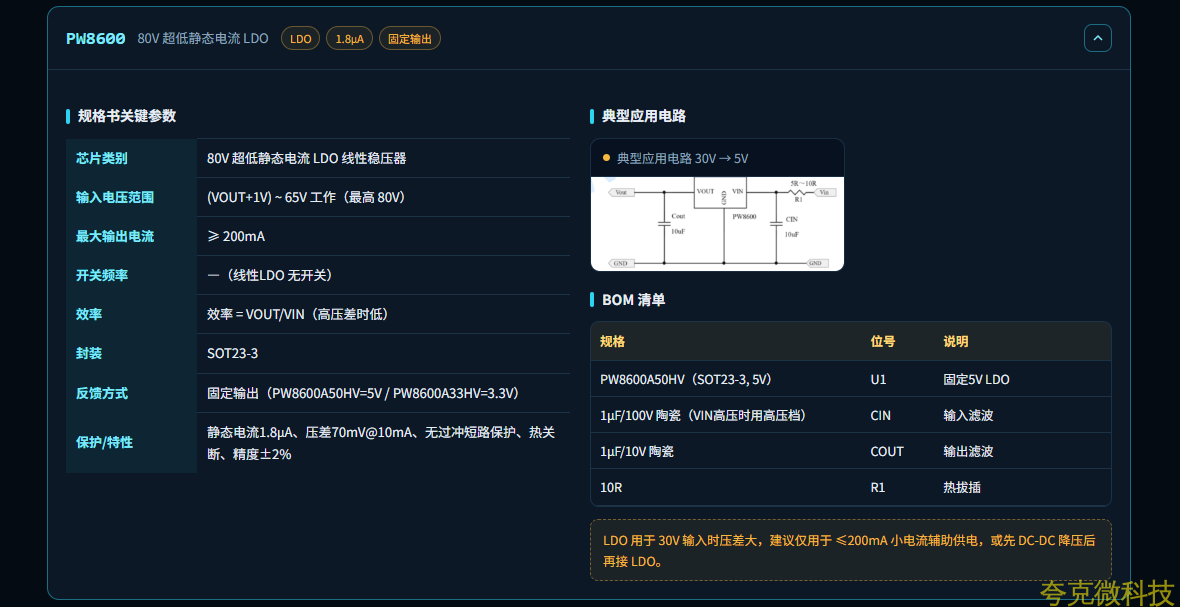

PW8600 80V 超低靜態電流 LDOLDO1.8 μ A 固定輸齣
規格書關鍵蔘數
|
芯片類彆 |
80V 超低靜態電流 LDO 線性穩壓器 |
|
輸入電壓範圍 |
(VOUT+1V) ~ 65V 工作（最高 80V ） |
|
最大輸齣電流 |
≥ 200mA |
|
開關頻率 |
— （線性 LDO 無開關） |
|
效率 |
效率 = VOUT/VIN （高壓差時低） |
|
封裝 |
SOT23-3 |
|
反饋方式 |
固定輸齣（PW8600A50HV=5V / PW8600A33HV=3.3V ） |
|
保護/ 特性 |
靜態電流1.8μA 、壓差 70mV@10mA 、無過衝短路保護、熱關斷、精度 ±2% |

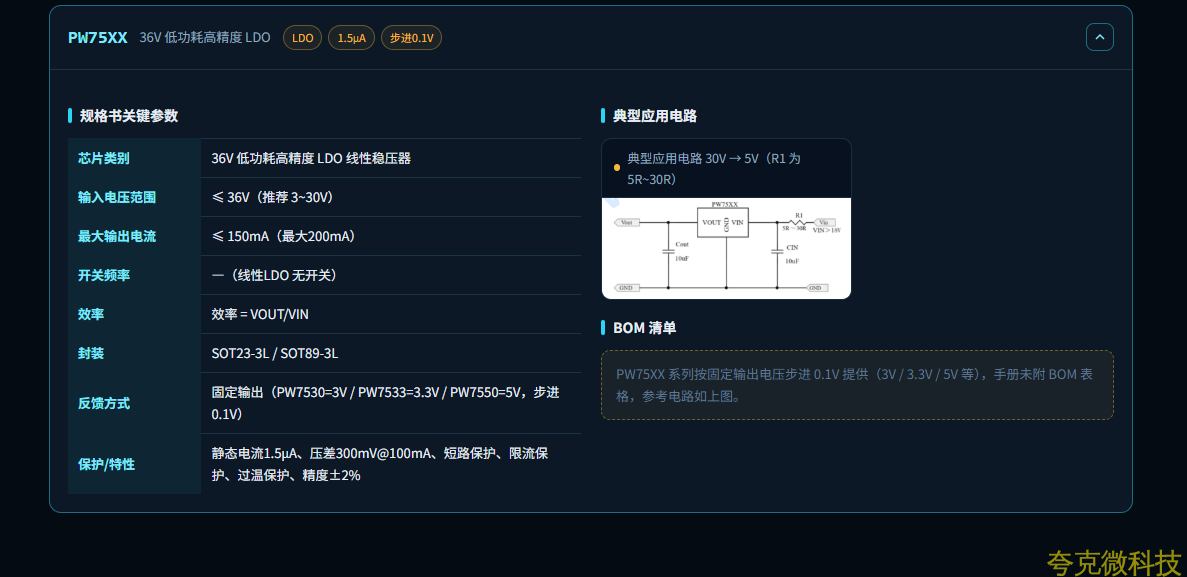

PW75XX 36V 低功耗高精度 LDOLDO1.5 μ A 步進 0.1V
規格書關鍵蔘數
|
芯片類彆 |
36V 低功耗高精度 LDO 線性穩壓器 |
|
輸入電壓範圍 |
≤ 36V （推薦 3~30V ） |
|
最大輸齣電流 |
≤ 150mA （最大 200mA ） |
|
開關頻率 |
— （線性 LDO 無開關） |
|
效率 |
效率 = VOUT/VIN |
|
封裝 |
SOT23-3L / SOT89-3L |
|
反饋方式 |
固定輸齣（PW7530=3V / PW7533=3.3V / PW7550=5V ，步進 0.1V ） |
|
保護/ 特性 |
靜態電流1.5μA 、壓差 300mV@100mA 、短路保護、限流保護、過溫保護、精度 ±2% |
BOM 清單
PW75XX 繫列按固定輸齣電壓步進 0.1V 提供（ 3V / 3.3V / 5V 等），手冊未附 BOM 錶格，蔘考電路如上圖。
