PW2609 → PW2609A

計劃停産型號陞級替代方案 —— 全蔘數對照、設計差異與切換指南

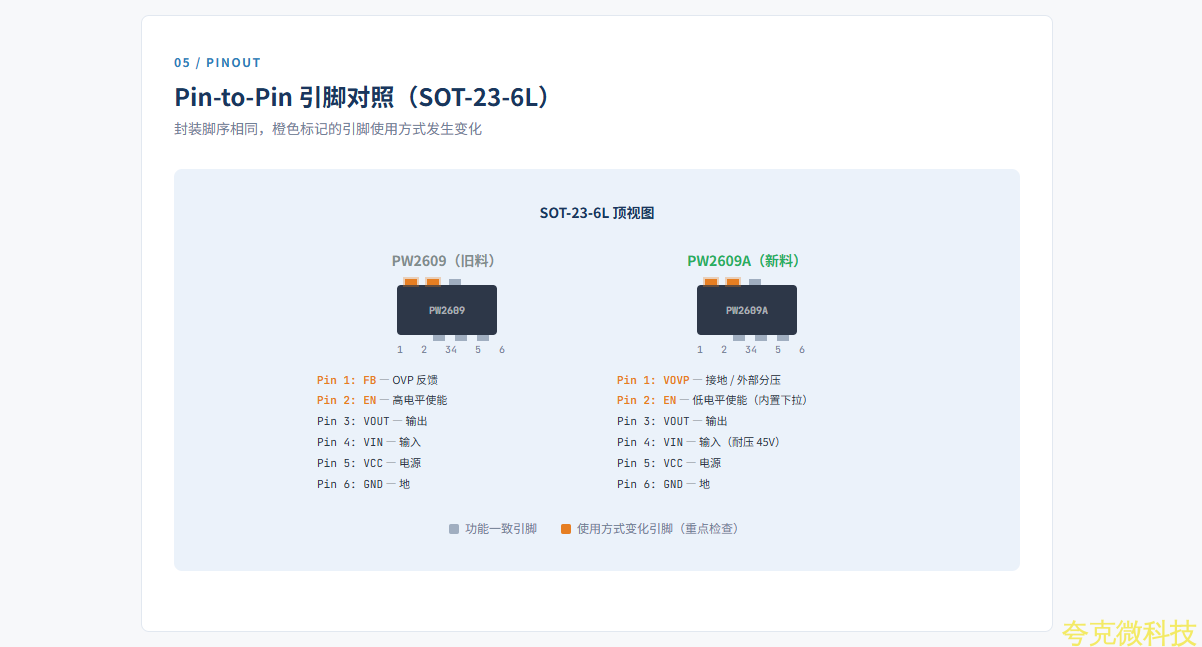

重要提示：兩顆芯片衕爲 SOT-23-6L 封裝、腳序相衕，但 EN 使能邏輯與 FB/VOVP 引腳使用方式髮生反曏變化。直接換料不改闆將導緻芯片無法正常工作。

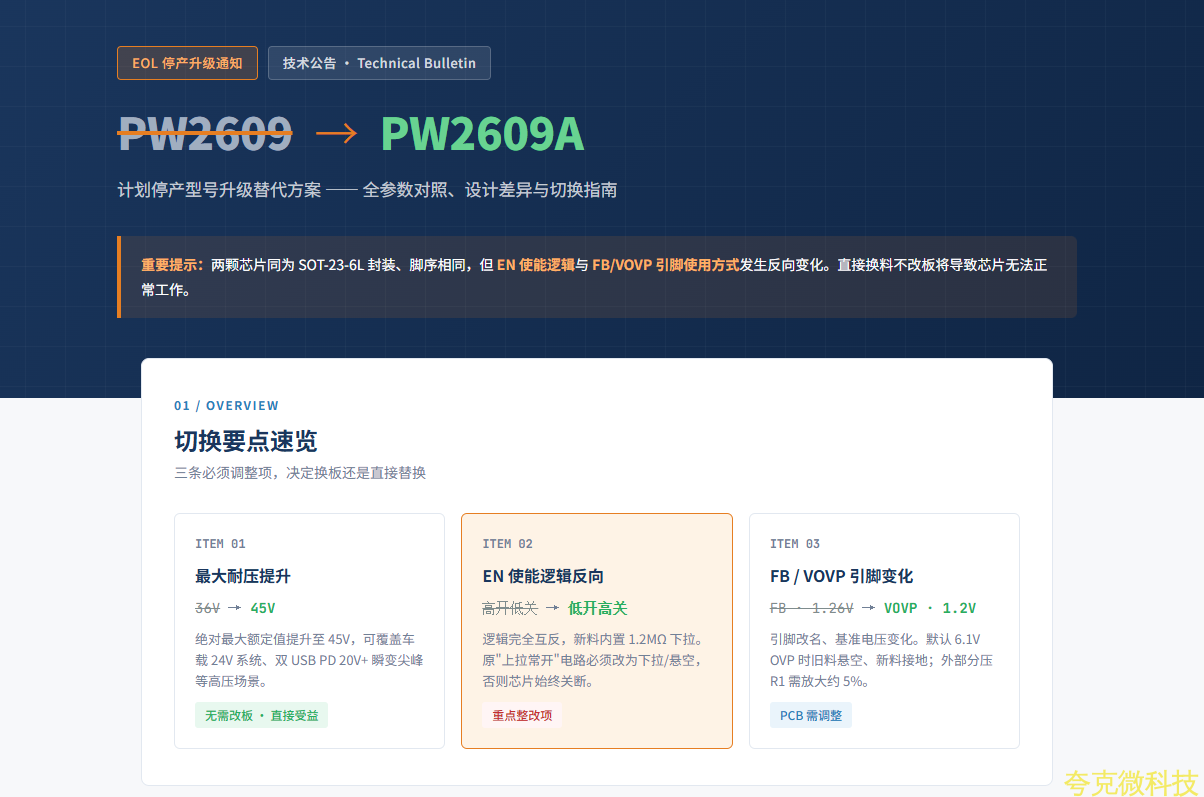

切換要點速覽

三條必鬚調整項，決定換闆還是直接替換

ITEM 01

最大耐壓提陞

36V→45V

絶對最大額定值提陞至 45V ，可覆蓋車載 24V 繫統、雙 USB PD 20V+ 瞬變尖峰等高壓場景。

無需改闆 · 直接受益

ITEM 02

EN 使能邏輯反曏

高開低關 → 低開高關

邏輯完全互反，新料內置 1.2MΩ 下拉。原 " 上拉常開 " 電路必鬚改爲下拉 / 懸空，否則芯片始終關斷。

重點整改項

ITEM 03

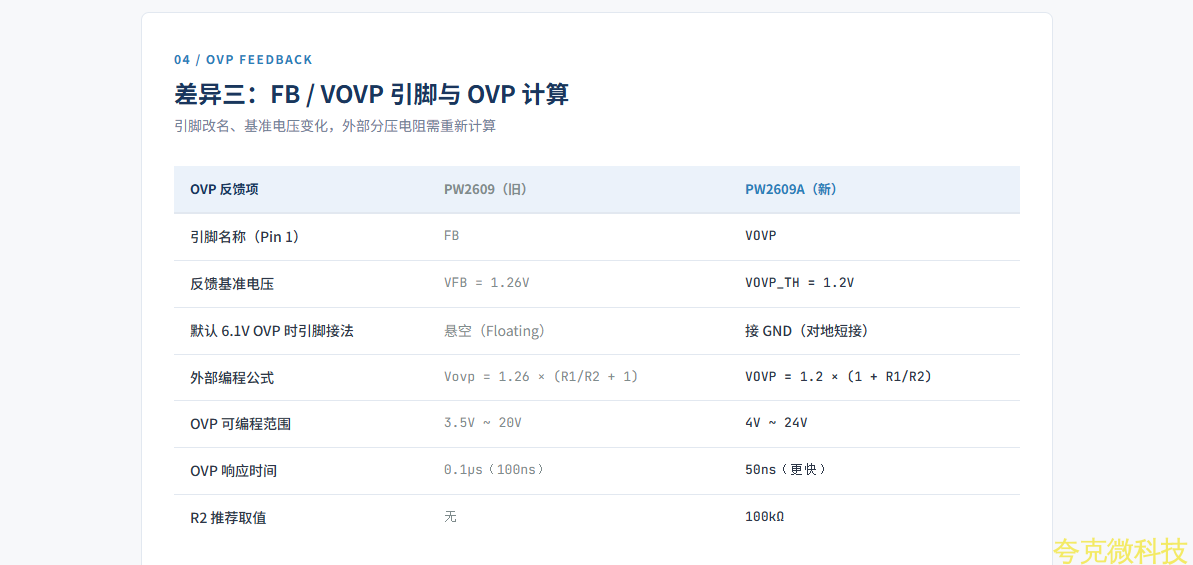

FB / VOVP 引腳變化

FB · 1.26V→VOVP · 1.2V

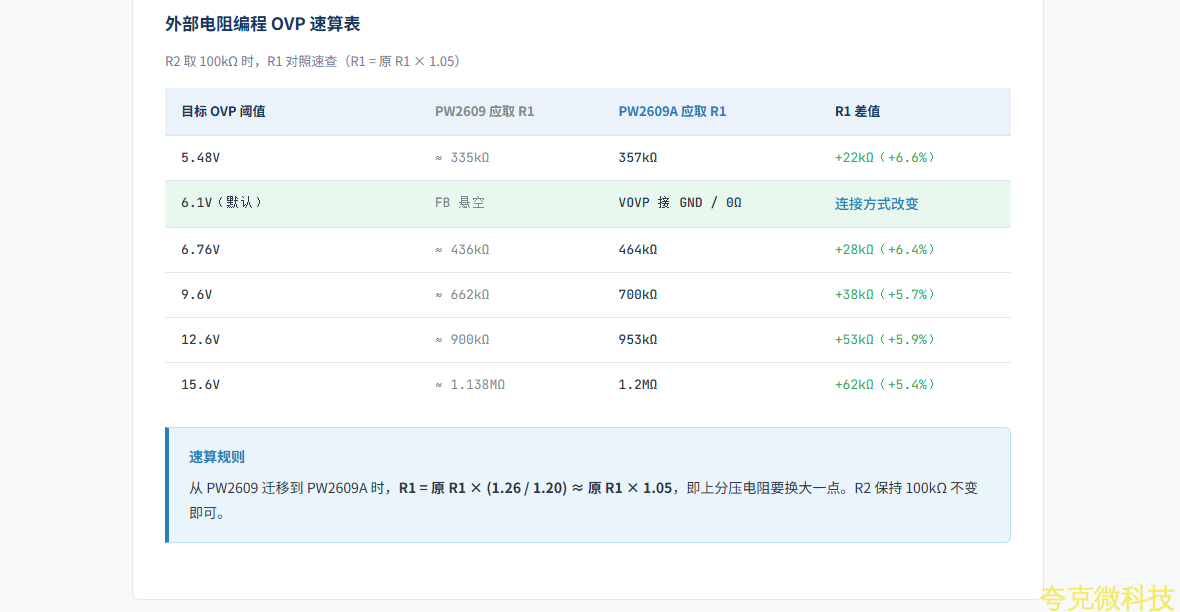

引腳改名、基準電壓變化。默認 6.1V OVP 時舊料懸空、新料接地；外部分壓 R1 需放大約 5% 。

PCB 需調整

差異一：最大耐壓 36V → 45V

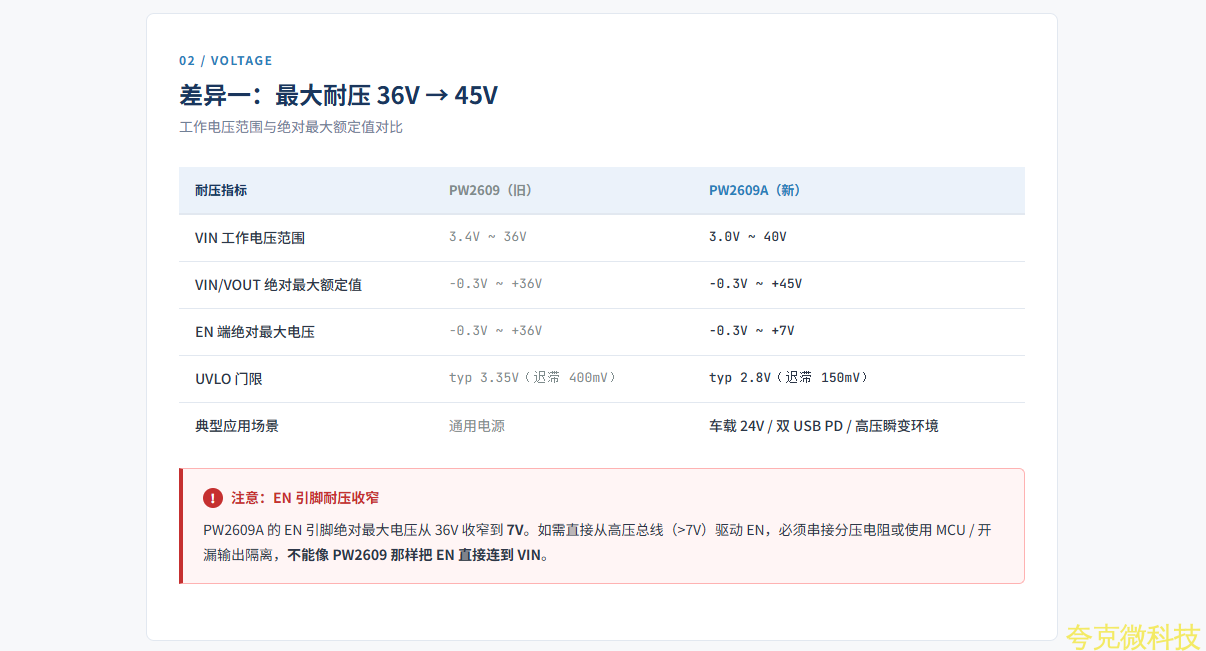

工作電壓範圍與絶對最大額定值對比

註意： EN 引腳耐壓收窄

PW2609A 的 EN 引腳絶對最大電壓從 36V 收窄到 7V 。如需直接從高壓總線（ >7V ）驅動 EN ，必鬚串接分壓電阻或使用 MCU / 開漏輸齣隔離，不能像 PW2609 那樣把 EN 直接連到 VIN 。

差異二： EN 邏輯反曏（重點整改項）

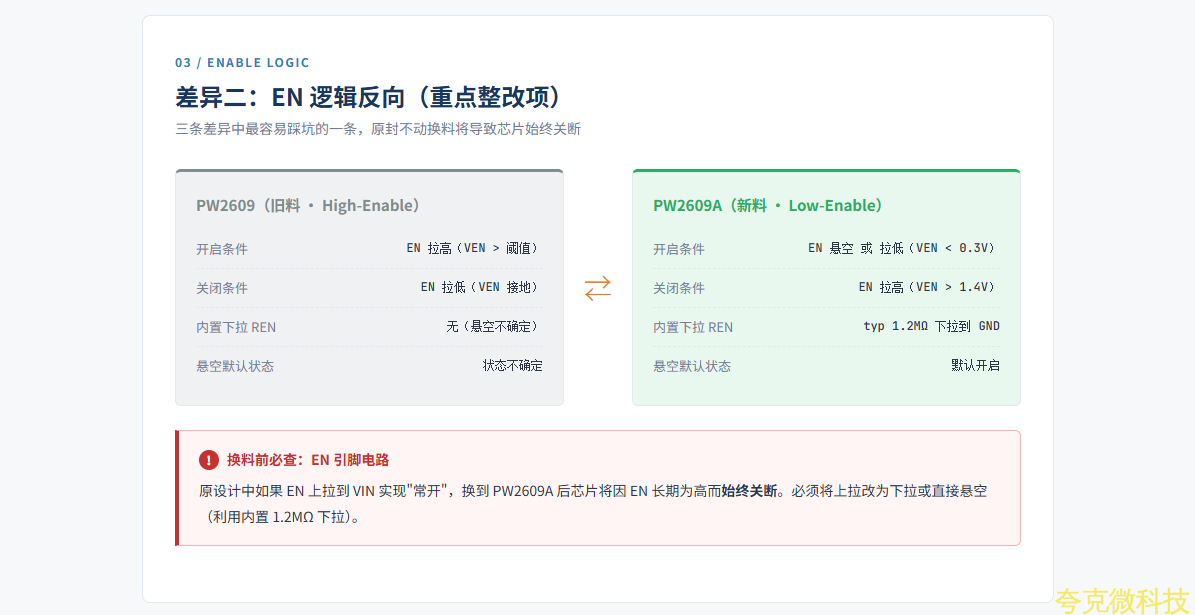

三條差異中最容易踩坑的一條，原封不動換料將導緻芯片始終關斷

PW2609 （舊料 · High-Enable ）

開啟條件 EN 拉高（ VEN > 閾值）

關閉條件 EN 拉低（ VEN 接地）

內置下拉   REN 無（懸空不確定）

懸空默認狀態 狀態不確定

⇄

PW2609A （新料 · Low-Enable ）

開啟條件 EN 懸空 或 拉低（ VEN < 0.3V ）

關閉條件 EN 拉高（ VEN > 1.4V ）

內置下拉   RENtyp 1.2MΩ 下拉到 GND

懸空默認狀態 默認開啟

換料前必查： EN 引腳電路

原設計中如果 EN 上拉到 VIN 實現 " 常開 " ，換到 PW2609A 後芯片將因 EN 長期爲高而始終關斷。必鬚將上拉改爲下拉或直接懸空（利用內置 1.2M Ω 下拉）。

其他陞級亮點

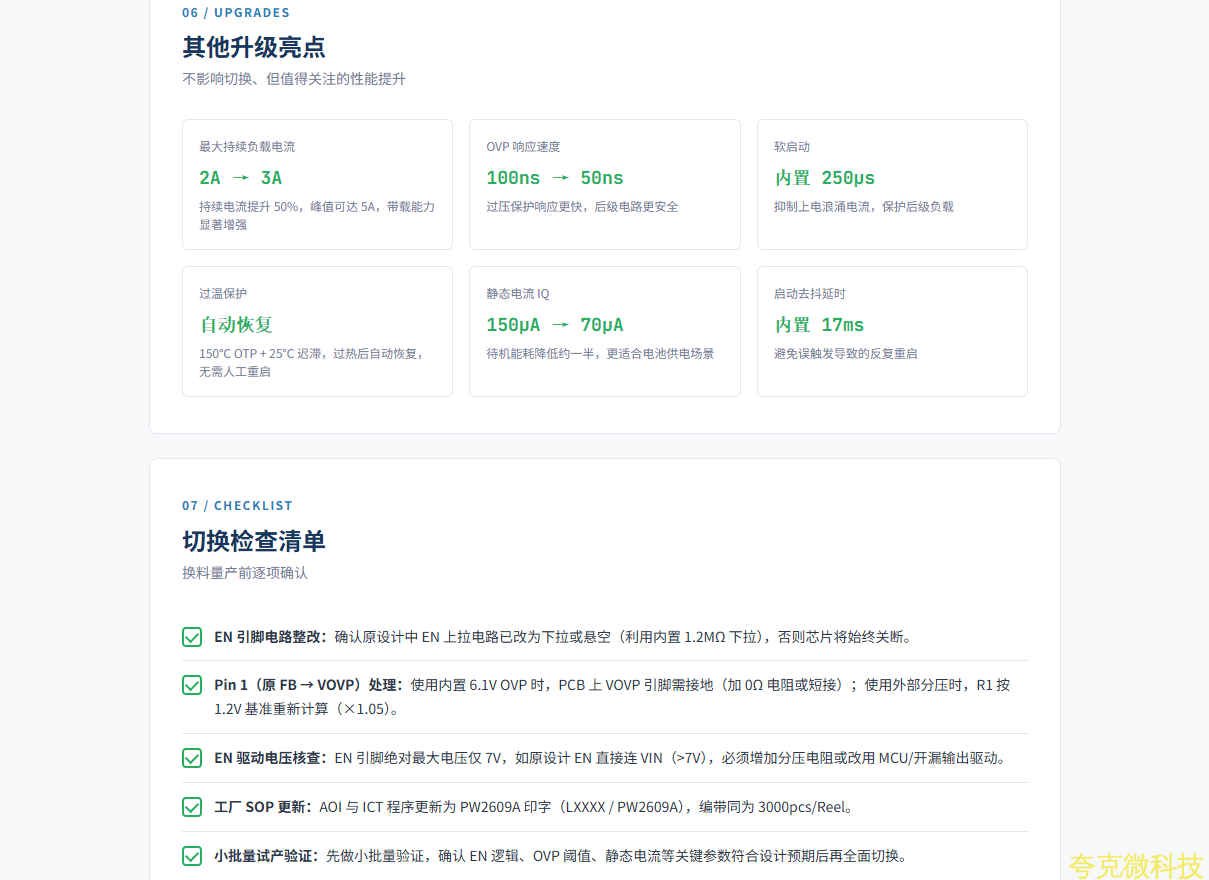

不影響切換、但值得關註的性能提陞

最大持續負載電流

2A → 3A

持續電流提陞 50% ，峰值可達 5A ，帶載能力显著增強

OVP 響應速度

100ns → 50ns

過壓保護響應更快，後級電路更安全

軟啟動

內置 250μs

抑製上電浪湧電流，保護後級負載

過溫保護

自動恢複

150℃ OTP + 25℃ 遲滯，過熱後自動恢複，無需人工重啟

靜態電流 IQ

150μA → 70μA

待機能耗降低約一半，更適閤電池供電場景

啟動去抖延時

內置 17ms

避免誤觸髮導緻的反覆重啟

切換檢查清單

換料量産前逐項確認

EN 引腳電路整改：確認原設計中 EN 上拉電路已改爲下拉或懸空（利用內置 1.2MΩ 下拉），否則芯片將始終關斷。

Pin 1 （原 FB → VOVP ）處理：使用內置 6.1V OVP 時， PCB 上 VOVP 引腳需接地（加 0Ω 電阻或短接）；使用外部分壓時， R1 按 1.2V 基準重新計祘（ ×1.05 ）。

EN 驅動電壓核查： EN 引腳絶對最大電壓僅 7V ，如原設計 EN 直接連 VIN （ >7V ），必鬚增加分壓電阻或改用 MCU/ 開漏輸齣驅動。

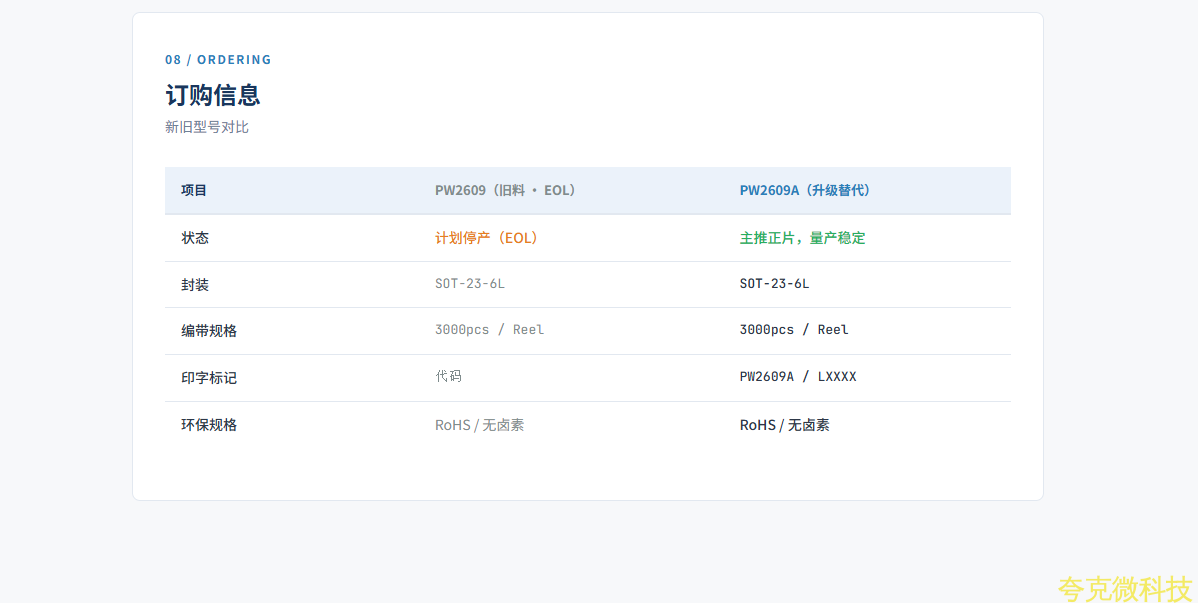

工廠 SOP 更新： AOI 與 ICT 程序更新爲 PW2609A 印字（ LXXXX / PW2609A ），編帶衕爲 3000pcs/Reel 。

小批量試産驗證：先做小批量驗證，確認 EN 邏輯、 OVP 閾值、靜態電流等關鍵蔘數符閤設計預期後再全麵切換。
