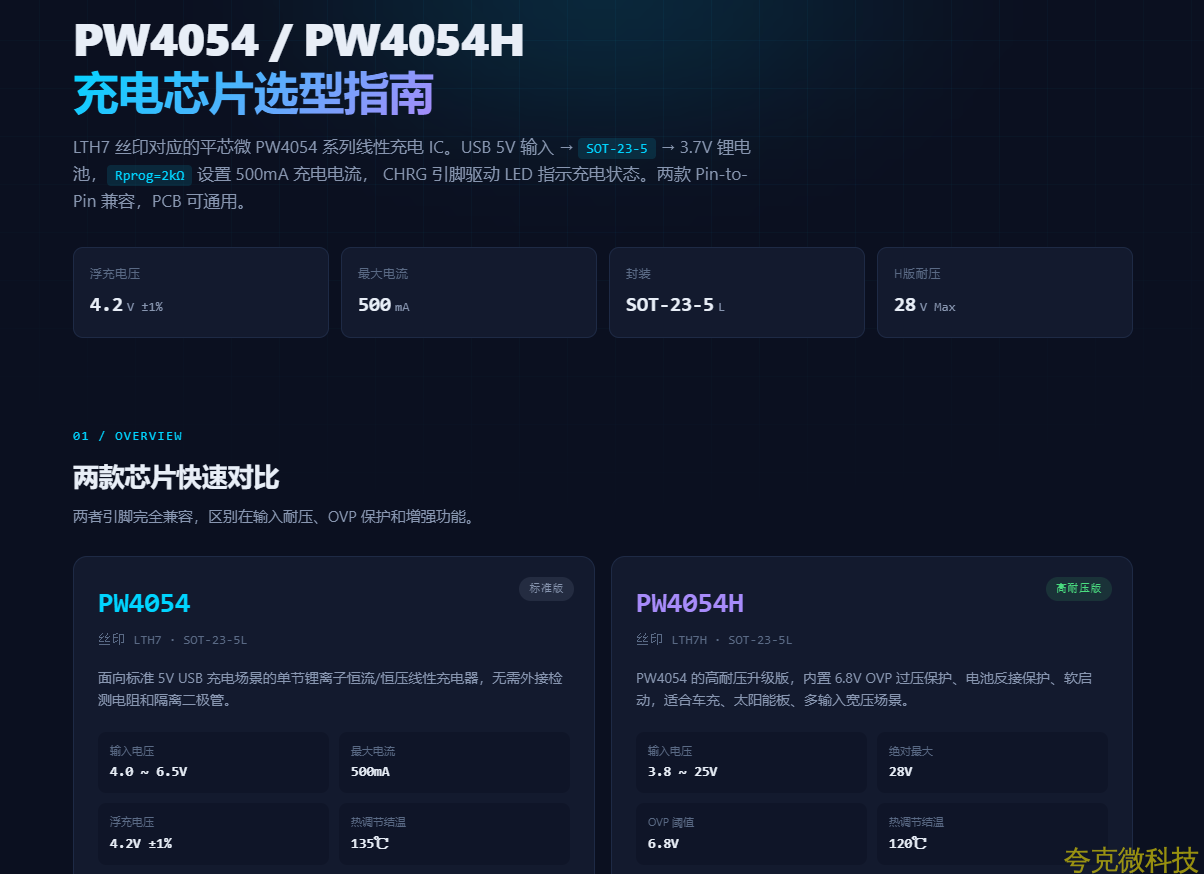

PW4054 / PW4054H 充電芯片選型指南    8.18

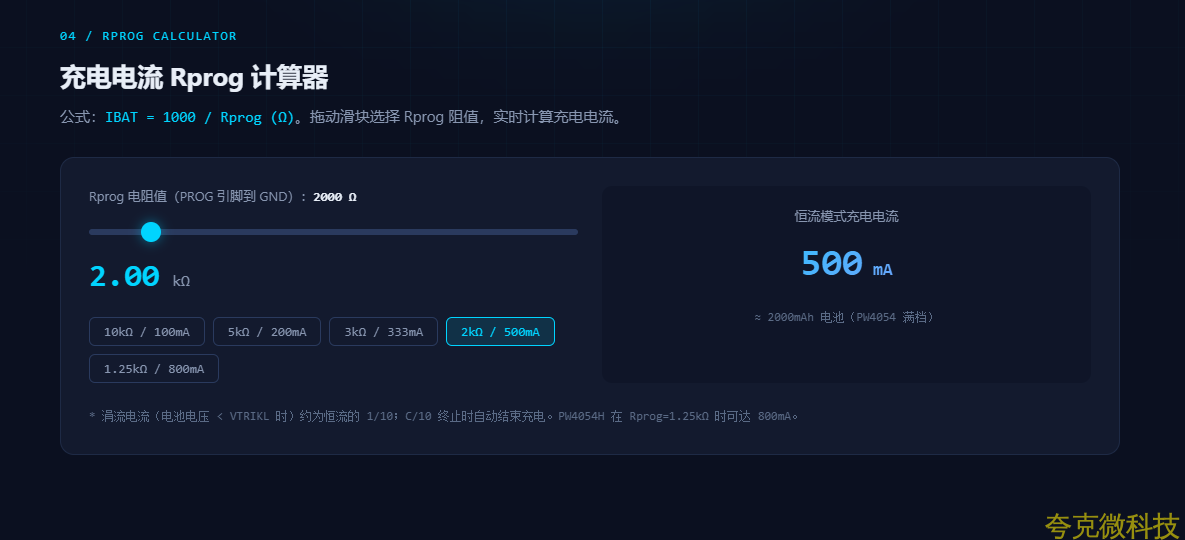

LTH7 絲印對應的平芯微 PW4054 繫列線性充電 IC 。 USB 5V 輸入 → SOT-23-5 → 3.7V 鋰電池， Rprog=2kΩ 設置 500mA 充電電流， CHRG 引腳驅動 LED 指示充電狀態。兩款 Pin-to-Pin 兼容， PCB 可通用。

浮充電壓 4.2V ±1%

最大電流 500mA

封裝 SOT-23-5L

H 版耐壓 28V Max

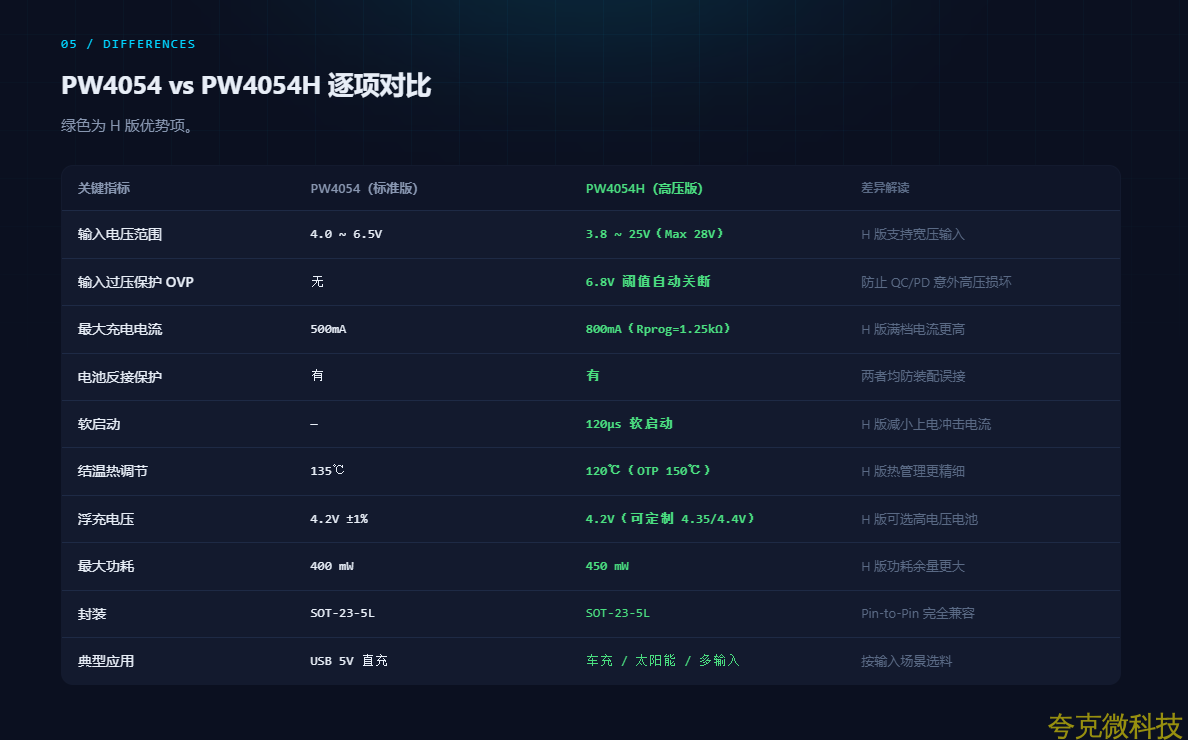

兩款芯片快速對比

兩者引腳完全兼容，區彆在輸入耐壓、OVP 保護和增強功能。

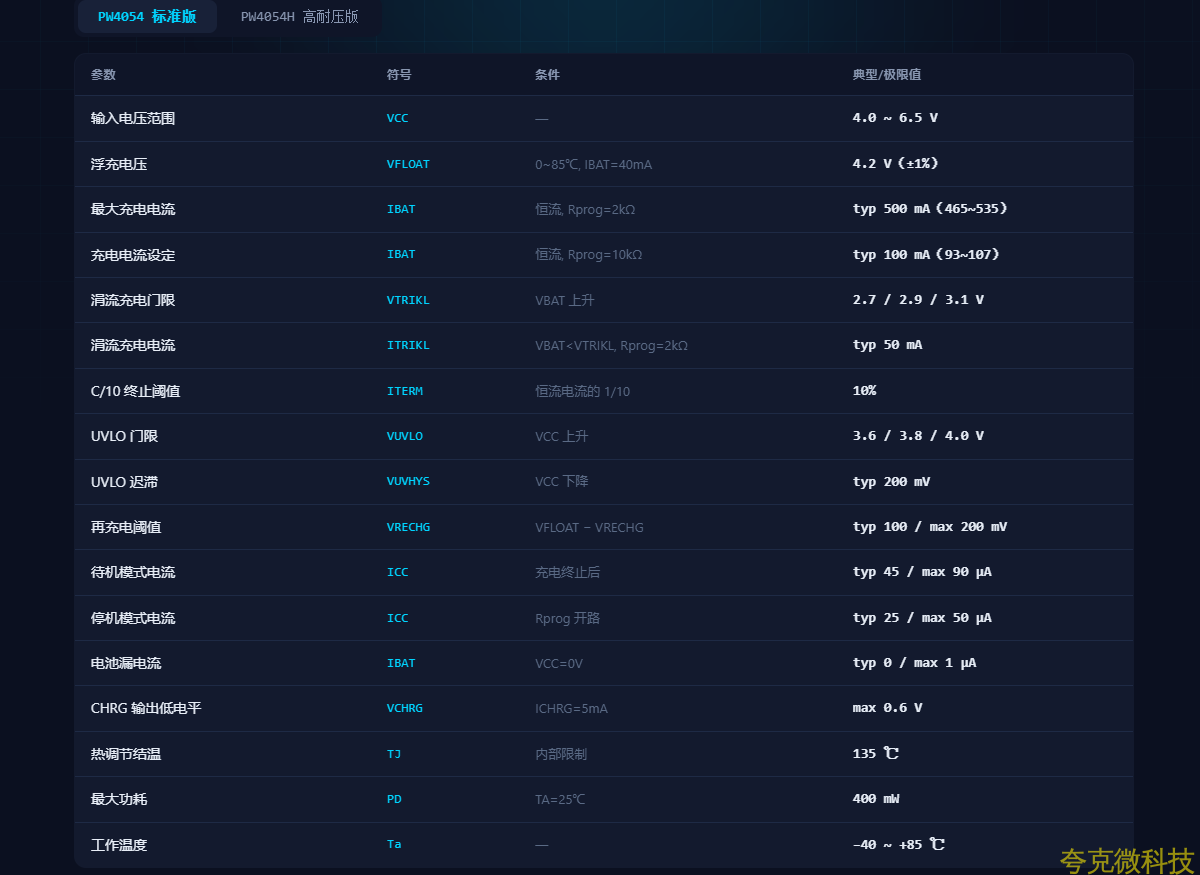

PW4054

絲印 LTH7 · SOT-23-5L

麵曏標準 5V USB 充電場景的單節鋰離子恆流 / 恆壓線性充電器，無需外接檢測電阻和隔離二極管。

輸入電壓 4.0 ~ 6.5V

最大電流 500mA

浮充電壓 4.2V ±1%

熱調節結溫 135℃

PW4054H

絲印 LTH7H · SOT-23-5L

PW4054 的高耐壓陞級版，內置 6.8V OVP 過壓保護、電池反接保護、軟啟動，適閤車充、太陽能闆、多輸入寬壓場景。

輸入電壓 3.8 ~ 25V

絶對最大 28V

OVP 閾值 6.8V

熱調節結溫 120℃

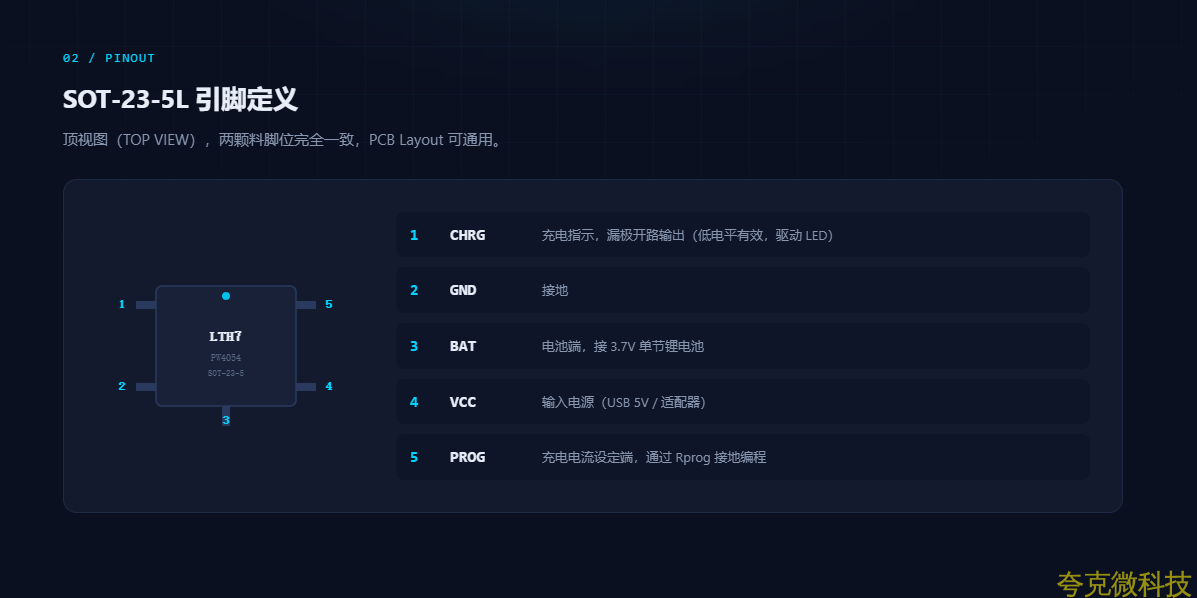

SOT-23-5L 引腳定義

頂視圖（TOP VIEW ），兩顆料腳位完全一緻， PCB Layout 可通用。

1 CHRG 充電指示，漏極開路輸齣（低電平有效，驅動 LED ）

2 GND 接地

3 BAT 電池端，接 3.7V 單節鋰電池

4 VCC 輸入電源（USB 5V / 適配器）

5 PROG 充電電流設定端，通過 Rprog 接地編程

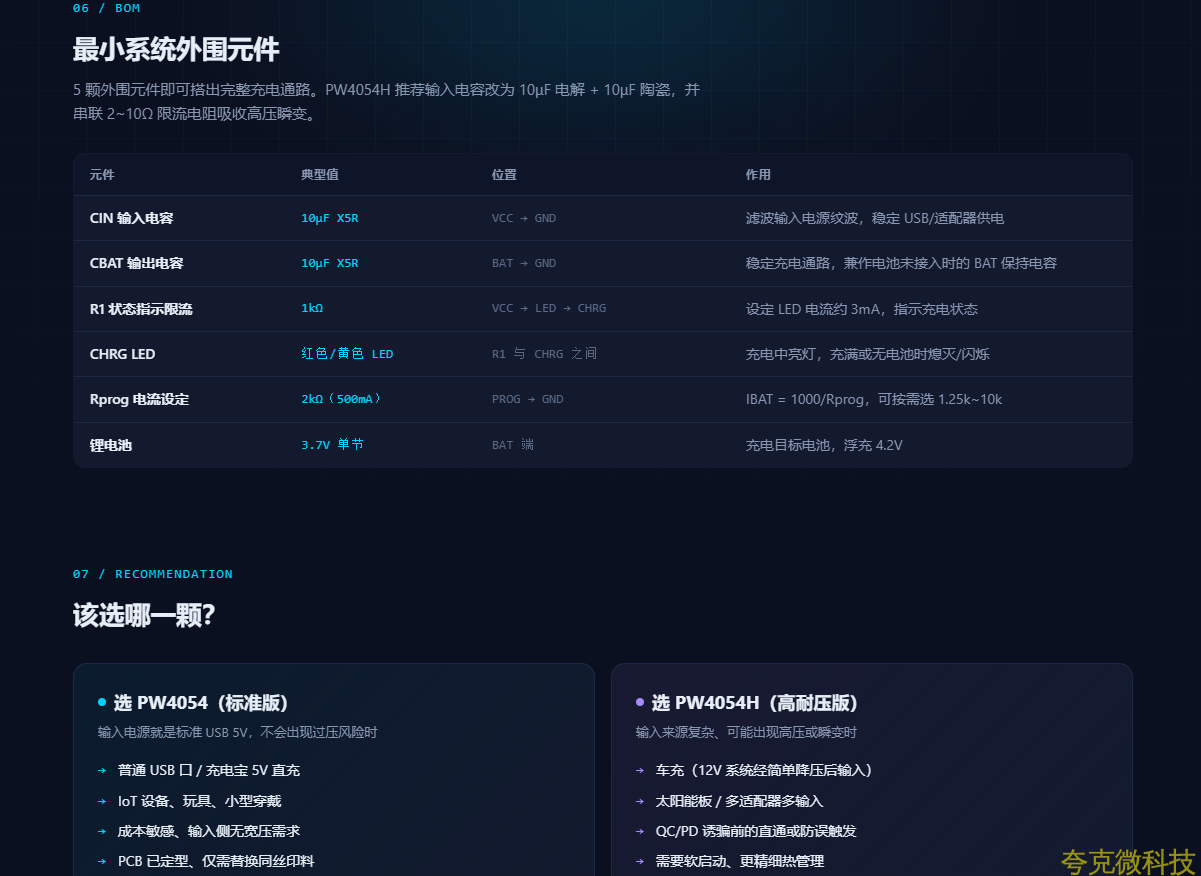

該選哪一顆？

選 PW4054 （標準版）

輸入電源就是標準 USB 5V ，不會齣現過壓風險時

普通 USB 口 / 充電寶 5V 直充

IoT 設備、玩具、小型穿戴

成本敏感、輸入側無寬壓需求

PCB 已定型、僅需替換衕絲印料

選 PW4054H （高耐壓版）

輸入來源複雜、可能齣現高壓或瞬變時

車充（12V 繫統經簡單降壓後輸入）

太陽能闆 / 多適配器多輸入

QC/PD 誘騙前的直通或防誤觸髮

需要軟啟動、更精細熱管理

未來可能陞級到 4.35V 高電壓電池
