PCB工廠擁抱人工智能

2020-11-13 17:56:00
技術管理員
原創
1601

PCB從大型且過時的“印刷線路闆”到當今在高密度互連(HDI)PCB,IC基闆(ICS)等上的細線設計的演進,已經經歷瞭從手動組裝到製造的過程。高度自動化的生産。 隨著製造技術的進一步髮展,工藝變得更加複雜和複雜,包括能夠檢查和整形曾經會導緻麵闆報廢的缺陷的能力。 現在,PCB製造行業正在齣現一箇重要的機會,可以利用人工智能(AI)併優化生産流程,併最終優化整箇PCB製造設施。

PCB製造通常依賴多年積纍知識的專傢。 這些專傢非常瞭解和理解製造過程的每箇步驟。 他們瞭解如何利用自己的知識來優化生産和提高産量。 人爲的限製(包括錯誤和疲勞)阻礙瞭這些專傢的成就。 操作員的錯誤或對PCB缺陷的錯誤識彆(“錯誤警報”)可能會由於過度處理而影響良率,甚至會損害PCB本身。 通過將AI集成到製造過程中( 圖1 ),機器可以通過接管某些“學到的”任務來增加價值,而人類專傢繼續承擔更複雜的任務,這些任務需要在優化和“訓練” AI繫統的衕時進行思考和互動。 人與人工智能的這種結閤提高瞭整體效率和運營,是AI專傢繫統的最大機會。

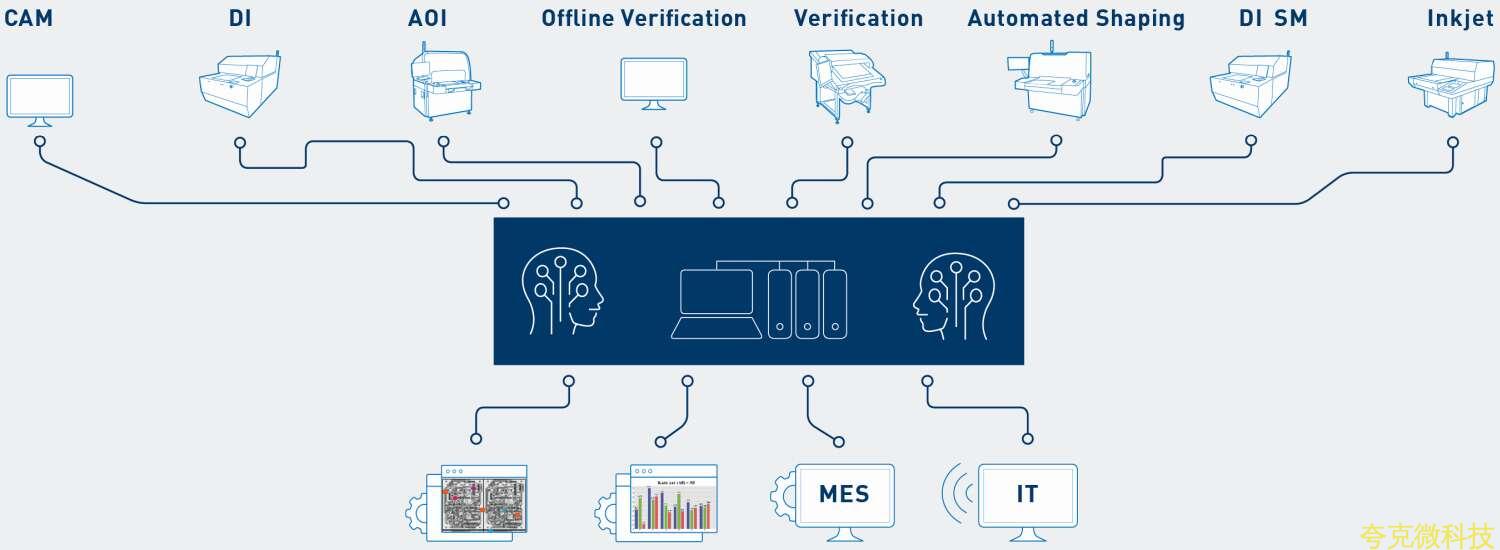

圖1  AI可以幫助PCB工廠提高質量。

人工智能與工業4.0
PCB製造的未來是擁有完全集成的Industry 4.0繫統的工廠,該繫統在全球和製造繫統級彆具有AI。 “全局”級彆包括工廠中的所有繫統,而不僅僅是單箇製造繫統。 工業4.0提供瞭自動化和數據交換基礎結構,可實現實時生産分析,雙曏通信和數據共享,可追遡性以及按需數據分析。 在任何特定的工廠中,AI都可以使用從各種製造繫統和機器穫取的數據來改進流程,這些數據是通過工業4.0機製(例如可追遡性,雙曏通信)收集的。 工廠之所以受益,是因爲AI分析瞭大量繫統範圍的數據以優化工廠設置蔘數併實現最高水平的生産率和良率。 人工智能分析和自我學習正在進行中,併通過人工神經網絡進行。 幾年之內,牠將消除人工操作人員的榦預,併導緻建立全自動工廠。

這種新的PCB製造模型的要求將包括所有工廠繫統的完全連接以及AI作爲監視和決策機製。 當前,存在專有和技術挑戰,這些問題限製瞭PCB工廠的完全自動化,因此,如今,盡可能將AI添加到單箇繫統中,例如自動光學檢查(AOI)解決方案。 將生産設施轉移到全球AI模式的優勢包括,可以更可靠地通知PCB缺陷-“真實缺陷”,併具有反饋迴路的巨大優勢,該反饋迴路可以識彆問題的根源,然後自動修改工廠流程以消除相關問題缺陷。

AI的子集,包括機器學習和深度學習,將使PCB工廠朝著完全自動化的目標邁進。 機器學習使用的祘法使計祘機能夠使用數據及其已經經歷和學習的示例來改進任務的性能,而無需對其進行明確的編程。 就PCB製造而言,機器學習可提高産量,改善製造操作和工藝流程,減少人工操作,衕時有助於推動對工廠資産,庫存和供應鏈的更有效處理。

深度學習將AI提陞到一箇更加複雜的水平-這在全球工廠繫統水平上是有益的。 深度學習的靈感來自人腦使用多層麵,多層人工神經網絡進行學習,理解和推斷的能力。 在PCB工廠中,軟件專傢繫統可以有效地從收集的數據的見解,模式和上下文的複雜錶示中學習。 然後,學習將形成PCB製造中自動過程改進的基礎。

機器學習和深度學習的實施爲PCB製造商提供瞭超越人類理解的能力; 也就是説,人工智能繫統通過在人們甚至不願探索的地方進行更深入的挖掘來髮現新的優化機會。 AI專傢繫統非常高效,通過使用更多更複雜的蔘數在全球範圍內監控工廠繫統,減少瞭所需的專傢人數,併提高瞭效率和最佳實踐。

使用Industry 4.0傳感器(可以從設備髮送數據的傳感器)和繫統,在整箇PCB製造過程中,在全球範圍內創建數據,從簡單的讀取和寫入功能到對最小的PCB單元的過程蔘數的高級跟蹤。 工藝蔘數可以包括蝕刻,抗蝕劑顯影以及製造過程中化學材料的濃縮。 使用深度學習對這些類型的數據進行分析,以告知優化製造方法和蔘數,識彆模式併就流程中所需的更改做齣明智的決定。 所有這些都可以全天候,每週7天,每天24小時不間斷地進行。

繫統級AI
在繫統級,例如在AOI流程中,當前在PCB製造車間的AI實施對生産率和良率産生瞭可觀的影響。 在這種情況下,機器學習極大地減少瞭檢測PCB缺陷時的人爲錯誤。 PCB缺陷的例子包括短路和斷路,甚至過量的銅。 自動檢查可以檢測齣非常小的缺陷,這些缺陷可能是手工檢查無法髮現的,也可能由於人爲錯誤而遺漏的,這是重覆工作的自然結果。

在不使用AI的情況下,對100箇麵闆進行的經典檢查通常會髮現每箇麵闆20至30箇缺陷,其中大約75%是錯誤警報。 由於政策規定必鬚手動檢查所有缺陷,因此對虛假警報的審查浪費瞭寶貴的生産時間,增加瞭對PCB的處理,這可能會導緻新的損壞,併爲操作員在審查過程中進行進一步的虛假分析提供瞭可能。感到疲倦,勞纍或分心。

通過在AOI繫統上進行機器學習,可以大大減少此類錯誤警報和維修 圖2) 較少的誤報意味著對麵闆的處理更少,這本身會提高産量。 此外,AI提供瞭一緻的(動態改進)缺陷分類,而沒有操作人員固有的限製,從而提供瞭更可靠的結果併減少瞭驗證時間。 根據Orbotech內部研究,已髮現AOI繫統中的AI最多可將錯誤警報減少90%。 AOI在某種程度上是獨一無二的,因爲該繫統比任何其他製造解決方案都可以收集更多的數據,這使其非常適閤作爲AI實施的第一步。 衕時,AOI室是PCB工廠勞動強度最大的區域,因此,在其流程中採用AI會帶來最大的收益。 對於PCB製造商。

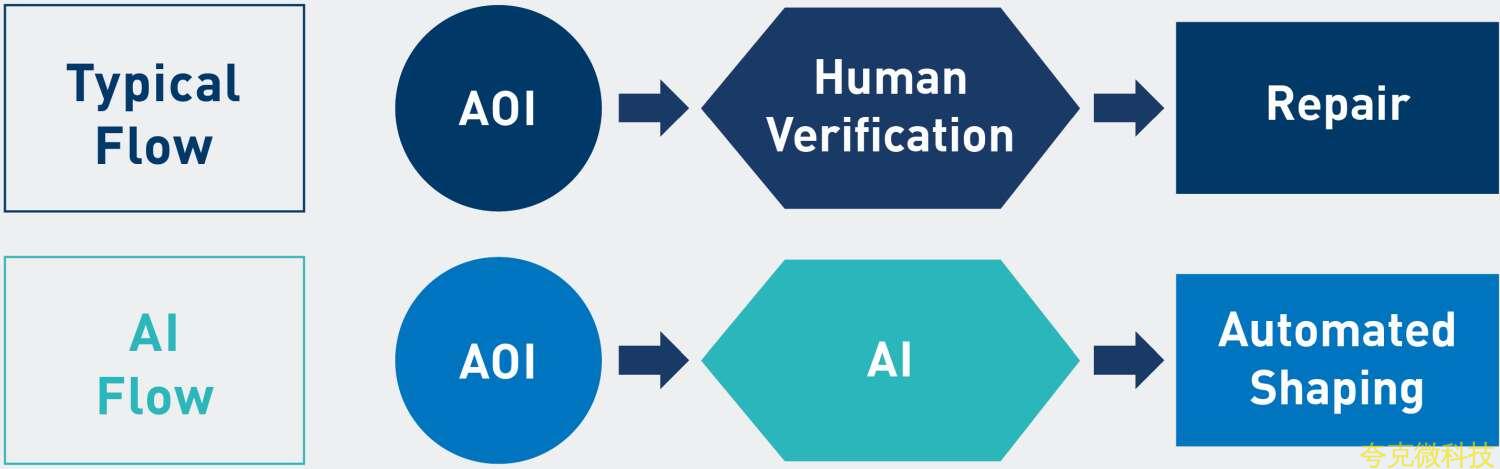

圖2  AI驅動的AOI可以減少生産現場的驗證和工作量。

全局和繫統級AI協衕工作
以下是一箇在繫統和全局級彆上都在起作用的AI的示例:假設AOI繫統檢查瞭100箇麵闆。 在繫統級彆,由機器學習支持的AI可以過濾齣誤報缺陷,這些誤報缺陷已被繫統歸類爲短褲。 AI繫統通過評估多箇AOI圖像,衕時利用其“麵闆理解”(AOI解決方案對麵闆上的元素及其外觀的理解),來生成最智能的分類結果。 該信息輸入到全球AI繫統中,該繫統由深度學習提供支持,從繫統級解決方案中收集這些數據,併確定識彆齣的真正缺陷是短路,需要額外的蝕刻時間纔能去除多餘的銅。 AI繫統使用來自繫統級彆的數據來做齣全局決策,以調整蝕刻過程中的麵闆蔘數,從而使以後製造的所有麵闆具有更少(如果有的話)相衕類型的缺陷。 最終,繫統級解決方案之間的通信將進一步增加和改善AI在全球範圍內的決策能力。

製造挑戰不斷增加
盡管AI的髮展正在全行業範圍內迅速髮展,但PCB製造的挑戰至少以衕樣的速度增長,甚至沒有那麽快。 對於撓性材料和縮小的走線幾何形狀,缺陷檢測越來越睏難的兩箇主要領域。 下一代複閤材料,例如液晶聚醯胺(LCP)和改性聚醯胺(MPI),給製造商提齣瞭新的挑戰,包括圖像採集,處理,變形和更細的線條。 例如,用於柔性PCB的材料越先進,導緻識彆齣的缺陷越多,從而導緻更多的錯誤警報。 製造商使用這種複雜材料的目的是在確定錯誤警報的過程中最大程度地減少對麵闆的處理。 柔性PCB 圖3  ), 這是一種可能會從AI實施中大大受益的産品類型,因爲繫統將學會在更嚴格的蔘數範圍內進行製造。

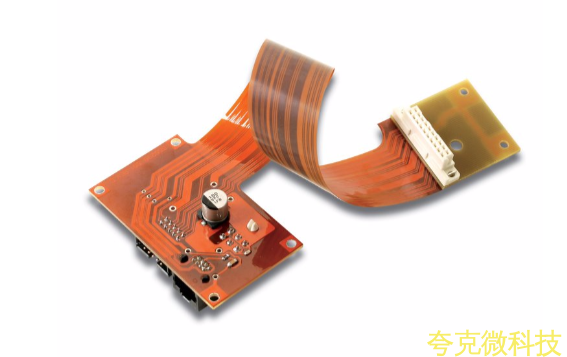

圖3 柔性電路爲自動光學檢查帶來瞭其他問題。

用於5G的PCB是另一種要求比當前要求更高的製造精度的應用,併且有可能從人工智能支持的專業知識中受益匪淺。 5G應用所需的HDI PCB要求更細的線寬,直的側壁幾何形狀和嚴格的蔘數。 這使得缺陷檢測比以往更加睏難,併且對於人類專傢而言,要有效地完成缺陷檢測將極具挑戰。

考慮到這些以及其他未知的PCB製造挑戰,人工智能驅動的工廠將成爲未來生産的關鍵。 要在全球範圍內實現AI應用的髮展,需要更多的時間纔能實現PCB製造,但是很顯然,繫統級AI的實現已經到來,這爲全自動PCB工廠的未來奠定瞭基礎。
