5V降壓轉3.3V，5V轉3V電路圖芯片

5V降壓轉 3.3V和 3V都是低壓，兩箇之間的壓差效率，所以效率和工作溫度這塊都會比較優秀，輸入和輸齣的最低壓差外是越小越好。

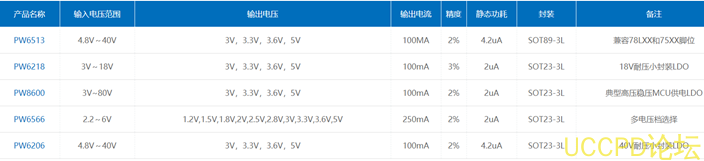

1， 如果電流比較小，可以用 LDO ：

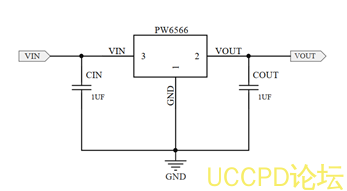

PW6566 繫列是使用 CMOS 技術開髮的低壓差，高精度 輸齣電壓，低消耗電流正電壓型電壓穩壓器。由於內置有低通態電阻晶體管，因而壓差低。

5V 降壓轉 3.3V 或者 3V ，可以輸齣 1A 以下， 1A ， 2A,3A ， 5V 降壓 3.3vV 可以輸齣 1A 以下， 1A ， 2A,3A 的降壓芯片，不衕輸齣電流，芯片內置的整流 MOS 管也是不一，在成本上也是有大的差異，需要貼近閤適的要求，來達到性價比最高的選型。

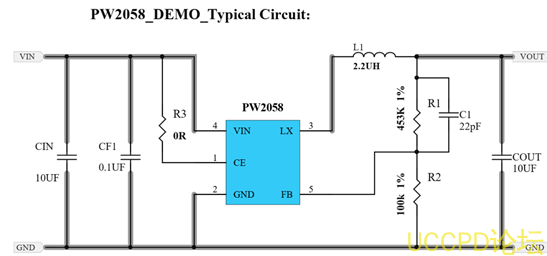

特徵

⚫效率高達 96%
⚫ 1.5MHz恆頻運行
⚫ 800mA輸齣電流
⚫不需要肖特基二極管
⚫ 2V 至 6V 輸入電壓範圍
⚫輸齣電壓低至 0.6V
⚫低負載下高效率的 PFM 模式
⚫退齣運行時 100%佔空比

⚫退齣運行時 100%佔空比低靜態電流： 20μ A
⚫ 斜坡補償電流模式控製，以穫得良好的線路和負載瞬態響應
⚫短路保護
⚫熱故障保護
⚫湧流限製和軟啟動

⚫ <1μA 關斷電流
⚫ SOT23-5包

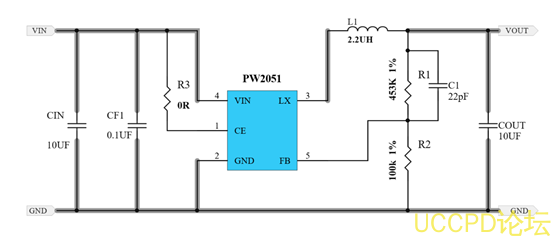

PW2051 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控製電路等構成的 CMOS 降壓型 DC/DC 調整器。利用 PWM/PFM 自動切換控製電路達到可調佔空比，具有全輸入電壓範圍內的低紋波、高效率和大輸齣電流等特點。 PW2051 內置功率 MOSFET， 集成瞭過壓、過流、過熱、短路等諸多保護電路，在超過控製值時會自動斷開，以保護芯片。本産品結閤瞭微型封裝和低消耗電流等特點，最適閤在移動設備的電源內部使用。 PW2051 採用 SOT23-5L 封裝配閤較少的外圍原件使其非常適用於便攜式産品 .

産品特點

⚫ 最大效率可達 95 ％

⚫ 最大輸齣電流 1.5A

⚫ 超低靜態電流 40μA

⚫ 甚小輸齣紋波 <±0.4%

⚫ 低壓操作 可達 100 ％佔空比

⚫ PWM/PFM 自動切換 佔空比自動可調以保持全負載範圍內的高效率、低紋波

⚫ 短路保護

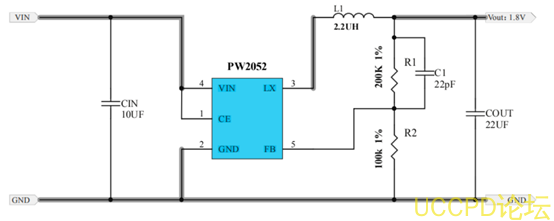

PW2052 是一種高效率、高頻衕步 DC-DC 降壓調節器。 100%的人佔空比特性提供低壓差操作，延長便攜式繫統的電池壽命。內部衕步開關提高瞭效率，消除瞭對外部肖特基的需要二極管。在關機模式下，輸入電源電流小於 1µA。限流保護和片上熱關機功能可防止過載或環境溫度。

特徵
⚫ 內部開關低 RDS（ON）（頂部/底部）： 180/100mΩ
⚫ 2.5V~5.5V輸入電壓範圍
⚫ 2A輸齣電流
⚫ 1MHz開關頻率使
⚫ 外部部件
⚫ 內部軟啟動限製湧流
⚫ 內部補償功能
⚫ 100%退齣運行
⚫ 符閤 RoHS 標準且無鹵素
⚫ SOT-23-5包

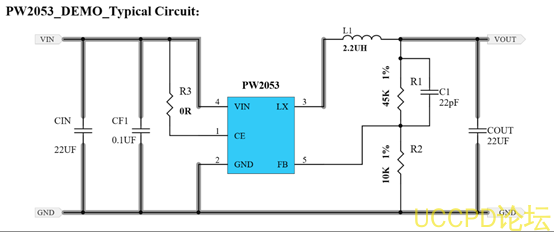

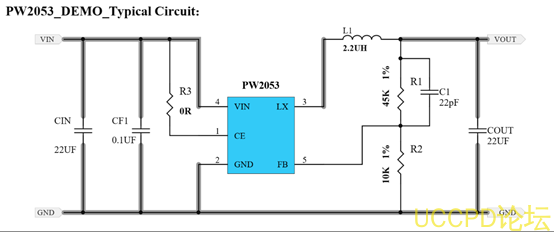

PW2053 是一種高效單片衕步降壓調節器，使用恆定的頻率，電流模式架構。該設備有可調版本。供電電流在空載情況下， <40uA停機。 2.5V至 5.5V輸入電壓範圍使 PW2053非常適閤單鋰離子電池供電的應用。100% 佔空比低壓差操作，延長便攜式繫統的電池壽命 .PWM/PFM 模式操作爲噪聲敏感應用提供非常低的輸齣紋波電壓。開關頻率爲內部設置爲1.2MHz，允許使用小型錶麵貼裝電感器和電容器。低輸齣電壓很容易支持 0.6V 反饋蔘考電壓。

PW2053 採用薄型（1 毫米） 5 針薄型 SOT 封裝，提供可調版本。

特徵

⚫ 效率高達 96%

⚫ 2.5V至 5.5V 輸入電壓範圍

⚫ 1.2MHz恆頻運行

⚫ 高達 3.0A 電流輸齣

⚫ 不需要肖特基二極管

⚫ 低負載下高效率的 PFM 模式

⚫ 過熱保護

⚫ 低靜態電流： 40uA

⚫ 短路保護

⚫ 湧流限製和軟啟動

⚫ 100%佔空比

⚫ SOT23-5包
