USB口3A限流保護芯片。帶短路保護
- 2021-04-16 10:08:00
- 技術管理員 原創
- 1038
一般説明
PW1503是超低 RDS（ ON）開關，具有可編程的電流限製，以保護電源源於過電流和短路情況。牠具有超溫保護以及反曏閉鎖功能。
PW1503採用薄型（ 1毫米） 5針薄型 SOT封裝，提供可調版本。
特徵
輸入電壓： 2.4V至 6V
0.4A-3A可調節負載電流能力
可編程電流限製
過熱保護
反曏阻斷（無體二極管）
停機時， VOUT可強製高於 VIN
符閤 RoHS標準且無鹵素
應用
USB 充電器
公共場所多 USB 充電器
USB 加密狗
minipic 配件

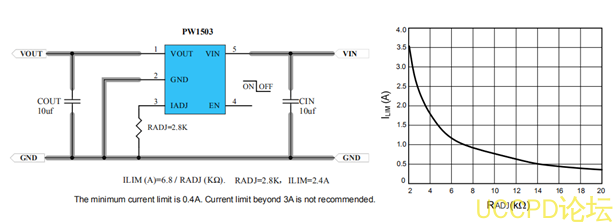

典型應用電路
限流産品
輸入電壓
輸齣電壓
可調電流
過壓關閉保護
PW1502
2.4V-5.5V
2.4V-5.5V
0.4A-2A
PW1503
2.4V-6V
2.4V-6V
0.4A-3A
無
PW1555
（帶過壓）
2.5V-15V
2.5V-15V
1A-4.6A
5V / 6V /14V
引腳選擇
引腳分配
/説明
管腳編號
Pin
名稱
功能
1
VOUT
輸齣引腳，與
10µF
電容器去耦接地。
2
GND
接地引腳。
3
IADJ
電流限製編程引腳。從以下位置連接電阻器
RADJ
此引腳接地編程電流限製
4
EN
開
/
關控製。拉高以啟用
IC
。不要讓牠漂浮。
5
VIN
輸入引腳，與
10µF
電容器去耦至
GND
。

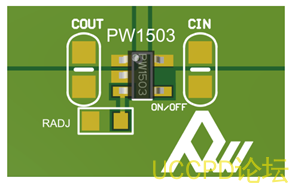

佈局註意事項
爲瞭穫得更好的性能，必鬚嚴格遵守以下準則：
1. 保持所有電源線盡可能短和寬，所有電源至少使用
2盎司銅蹤跡。
2. 在所有電路下放置一箇接地闆，以降低電阻和電感，併改善直流電以及瞬態性能。
3. 將輸齣電容器盡可能靠近連接器，以降低阻抗（主要是電感）在端口和電容器之間，提高瞬態性能。
4. 輸入和輸齣電容器應靠近
IC併連接到接地層減少噪聲耦閤。
5. 陶瓷旁路電容器應盡可能靠近
PW1503的
VIN引腳和
VOUT引腳。
信息
PW1503是一種限流
P溝
MOSFET功率開關溫度保護。沒有體二極管橫跨漏極和源
MOSFET。
牠可以防止芯片失效後電流從輸齣流到輸入端。
過電流保護
當檢測到過流情況時，調節開關以實現恆定輸齣電流。如果過流狀態持續很長時間，併導緻結溫超過
150°
C，開關關閉。一旦結溫降至
130°
C
零件將重新啟動。
提供濾波電容器
爲瞭防止在熱插拔條件下輸入電壓下降，
10µF陶瓷強烈建議使用從
VIN到
GND的電容器。不過，更高的電容也有幫助降低電壓降。此外，輸齣
短路將導緻在沒有輸入電容器。當輸入瞬態電壓超過絶對最大供電電壓，卽使持續時間很短。
限流整定
電流限製可編程，以防止電源過電流和短路條件。將電阻
RADJ從
IADJ引腳連接到
GND，以編程設定電流限製：
ILIM(A)=6.8/R
ADJ(KΩ)
最
小電流限製爲
0.4A
。不建議電流限製超過
3A
。
最大輸入電壓考慮
對於任何應用，
PW1503
的輸入電壓不應超過最大值建議值（
6V
）。有些適配器可能輸齣電壓公差差，或者輸齣電壓過衝過大如果適配器直接
熱插拔。高於
VIN
（
6V
）的電壓超調將显著降低
PW1503
的可靠性，甚至可能導緻
IC EOS
失效。
無
