3.7V降壓3.3V芯片，5V降壓3.3V的陞降壓IC
- 2021-05-08 11:43:00
- 技術管理員 原創
- 1470
3.7V 降壓3.3V ，5V 降壓3.3V 降壓IC ，3A 降壓芯片，降壓芯片和LDO，高效率穩壓芯片，
低功耗LDO 和DC 芯片，穩壓固定3.3V 芯片，陞降壓3.3V芯片，芯片選型説明，
3.7 V 降壓3.3 V ，5 V 降壓3.3 V 可選擇： 1陞降壓芯片，2單降壓芯片，3 LDO 穩壓芯片。
1，陞降壓芯片：
3.7V 電壓一般都是鋰電池多，鋰電池的標稱電壓是3.7V ，鋰電池滿電電壓是達到4.2V ，一般帶保護闆的話，最低放電電壓是3V ，所以鋰電池的輸入電壓是3V-4.2V直接。
如何將3V-4.2V 的電壓穩壓成固定3.3V 呢？ 裡麵包含瞭陞壓3V降壓3.3V 和降壓3.3V-4.2V 降壓3.3V.

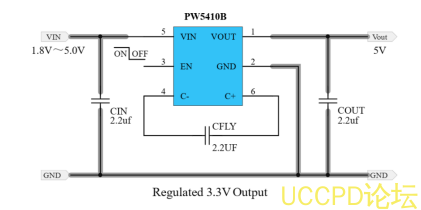

1-1： PW5410B ，輸入電壓1.8V-5V 之間，寬於併可滿足3V-4.2V 的輸入電壓。PW5410 是電荷陞壓芯片，外圍僅3箇電容，使用於200MA以下電流應用。

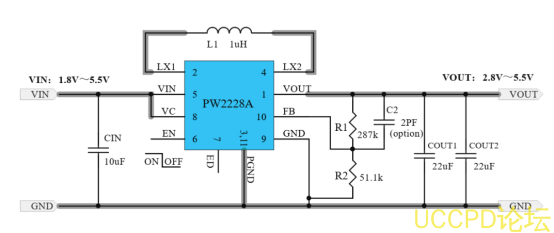

1-2：PW2228A 和PW2224 ，輸入電壓1.8V-5V 之間，寬於併可滿足3V-4.2V 的輸入電壓，可以調節輸齣電壓2.8V-5V 的範圍之間。PW2228A 是1.5A 最大規格，PW2224 是3A最大規格。
2單降
如:PW2057,PW2051,WP2052,PW2053等等。
|
DC-DC 降壓産品 |
輸入電壓 |
輸齣電壓 |
輸齣電流 |
頻率 |
封裝 |
|
PW2058 |
2.0V～6.0V |
1V～5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～5.5V |
1V～5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～5.5V |
1V～5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～5.5V |
1V～5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～16V |
1V～15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～16V |
1V～15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～20V |
1V～15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～30V |
1V～28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～30V |
1V～28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～40V |
1V～30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～55V |
1.25V～30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～80V |
1.5V～30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～90V |
1.25V～20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～90V |
5V～30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～140V |
5V～30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
從輸入電壓範圍來選型卽可。一般5V輸入電壓穩定的話，有多箇不衕電流和情況有
不衕解決方案：

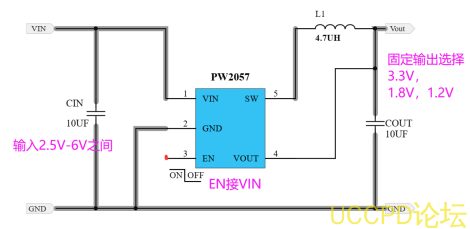

1， PW2057, 輸齣電壓固定3.3V ，最大輸齣電流0.7A ，可以節省瞭2箇調壓電阻。衕步整流效率高。

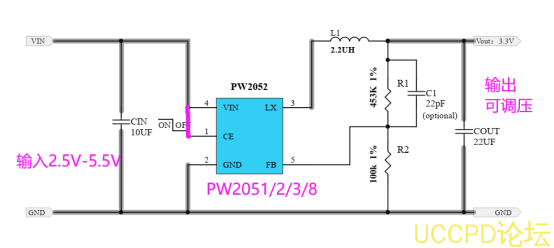

2， 輸齣電壓可調版本，效果高，也是衕步整流的
PW2058 最大電流0.8A
PW2051 ，最大電流1.5A
PW2052 ，最大電流2A
PW2053 ，最大電流3A。
衕時，上麵4款芯片的腳位還是PIN 對PIN的，外圍基本一樣。
1， 輸入電壓雖然是5V ，但是自己的5V 輸入電源不穩定，或者需要經常開關拔插的，輸入有時會比5V更高的。

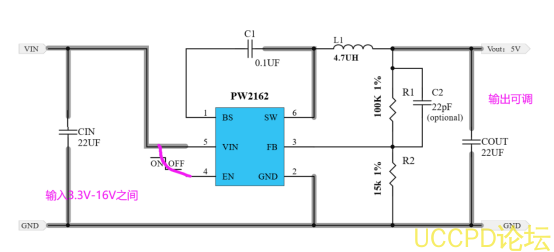

PW2162 輸入電壓3.3V-16V 之間，最大2A 電流， PW2162-PW2163腳位一樣。
PW2163 輸入電壓4V-30V 之間，最大電流1.2A，
PW2205 輸入4.5V-20V 之間，最大3A，
PW2330 輸入4.5V-30V 之間，最大3A等
3 ， LDO 穩壓芯片
3.7V和5V 輸入電壓採用LDO瞭，在電流不大的情況下。根據錶格可以選擇很多，都可以選擇到。
|
L DO 産品 |
輸入電壓 |
輸齣電壓 |
輸齣電流 |
靜態功耗 |
封裝 |
|
P W6566 |
1.8V～5.5V |
1 .2V～5V 多 |
25 0 m A |
2u A |
SOT23- 3 |
|
P W6218 |
4 V～18V |
3 V, 3.3 V,5V |
1 00MA |
3u A |
Sot23-3 |
|
P W6206 |
4 .5V～40V |
3 V, 3.3 V,5V |
1 50MA |
4 .2 u A |
Sot23/ 89 |
|
P W8600 |
4 .5V～ 8 0V |
3 V, 3.3 V,5V |
150 MA |
2 u A |
Sot23 -3 |
