鋰電池3.7V降壓電路圖的PCB設計過程PW2057
- 2021-05-08 15:53:00
- 技術管理員 原創
- 1590

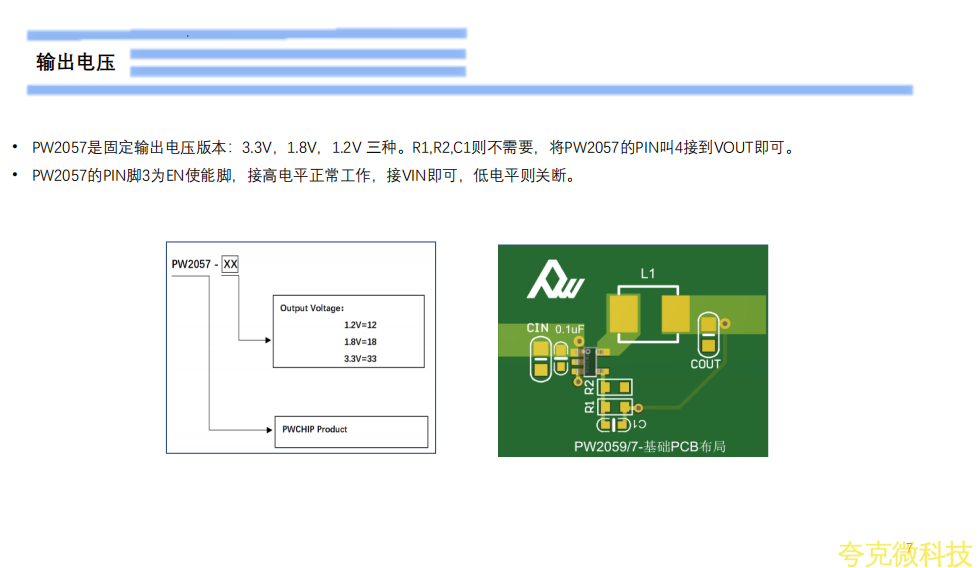

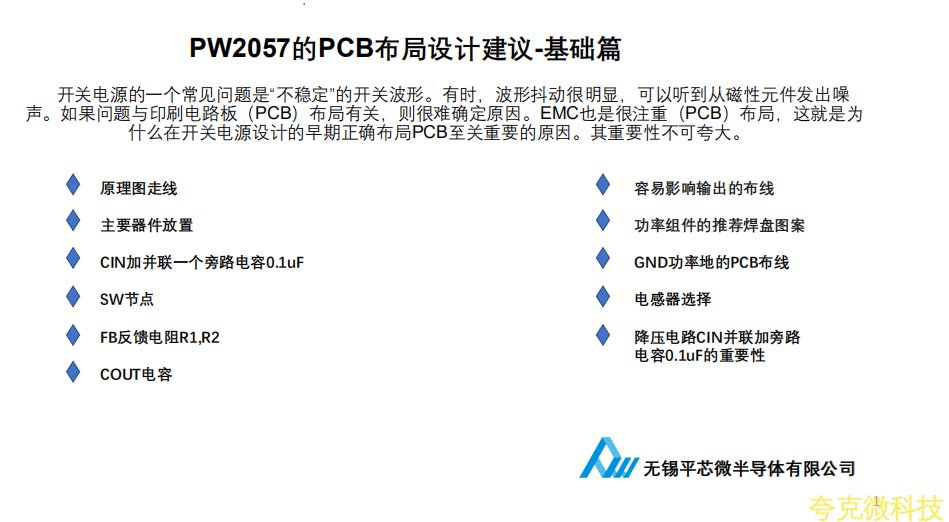

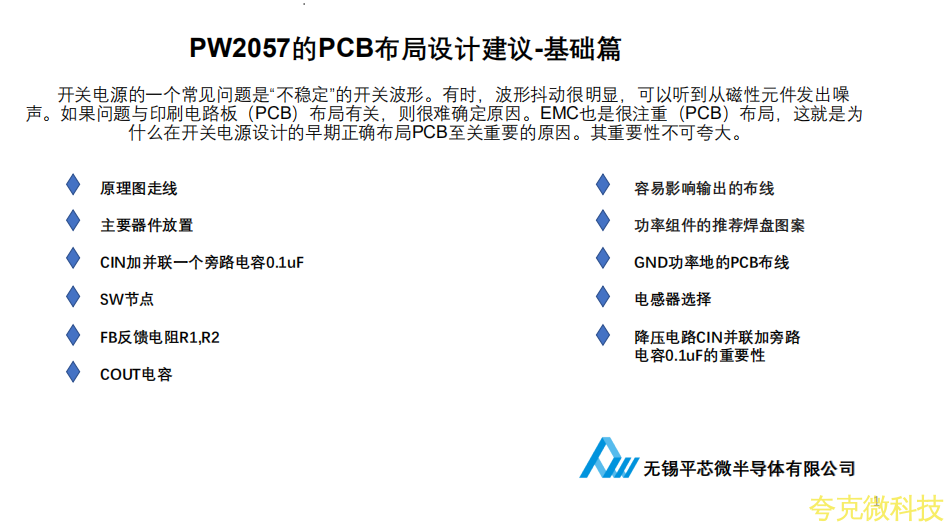

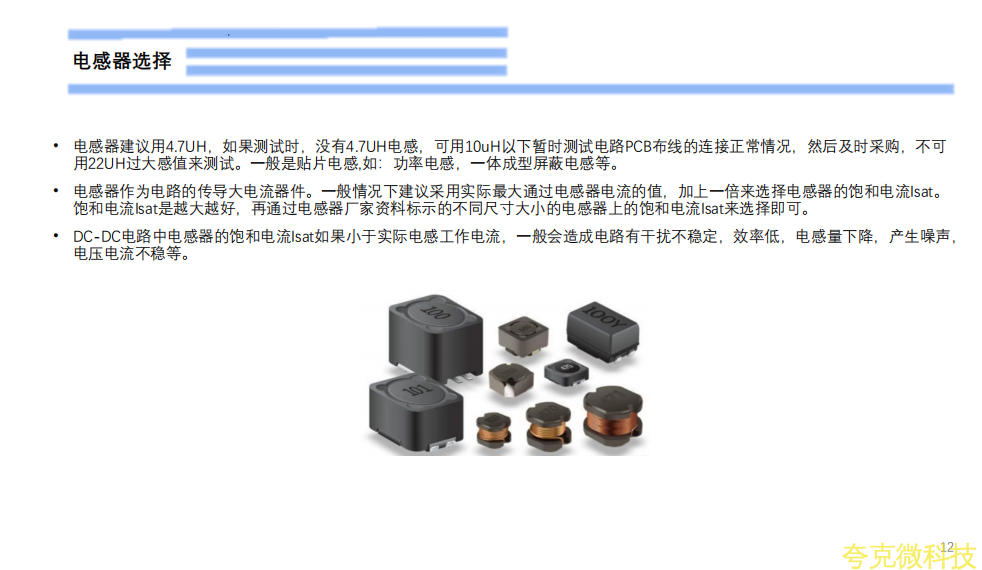

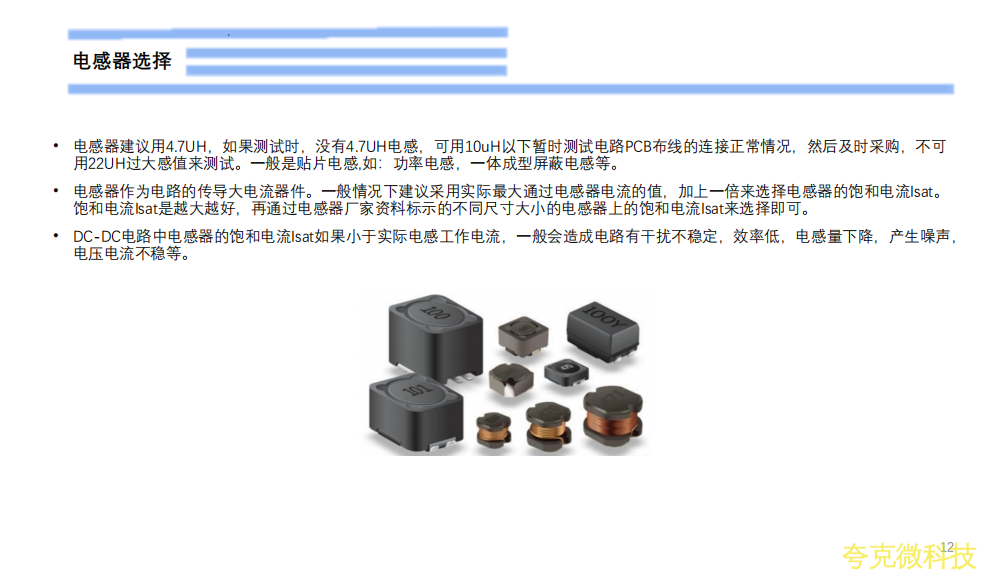

開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EMC也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大

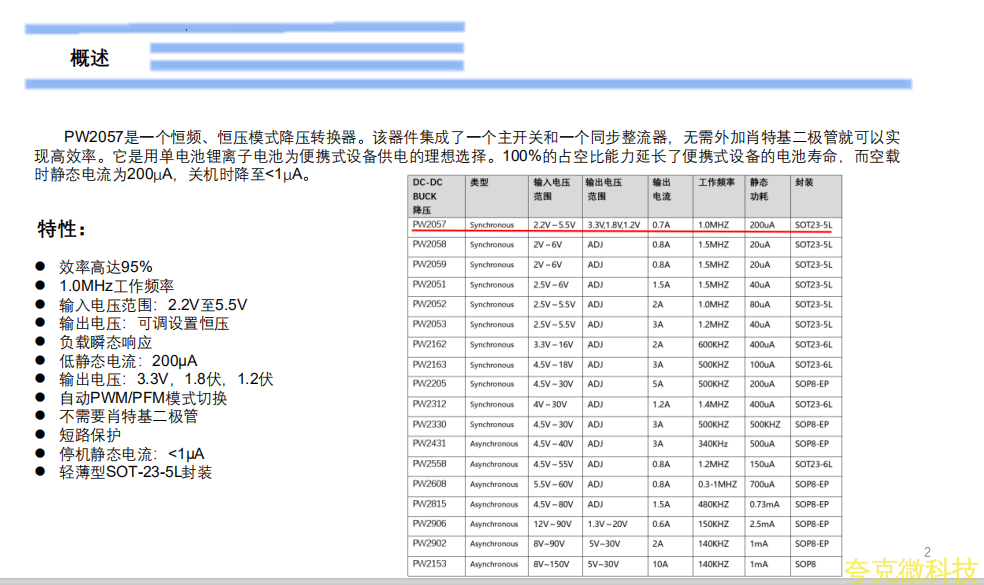

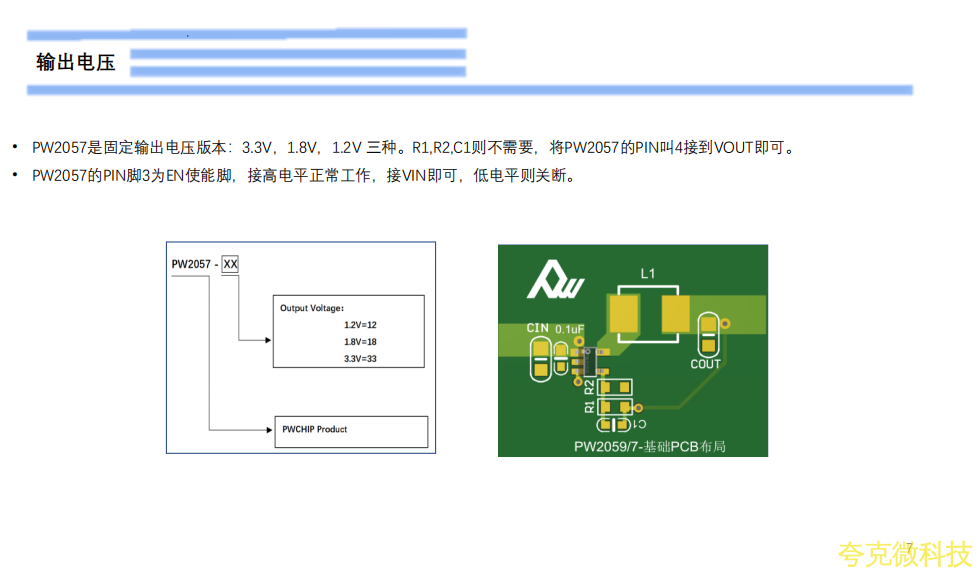

時靜態電流爲200μA，關機時降至<1μA。

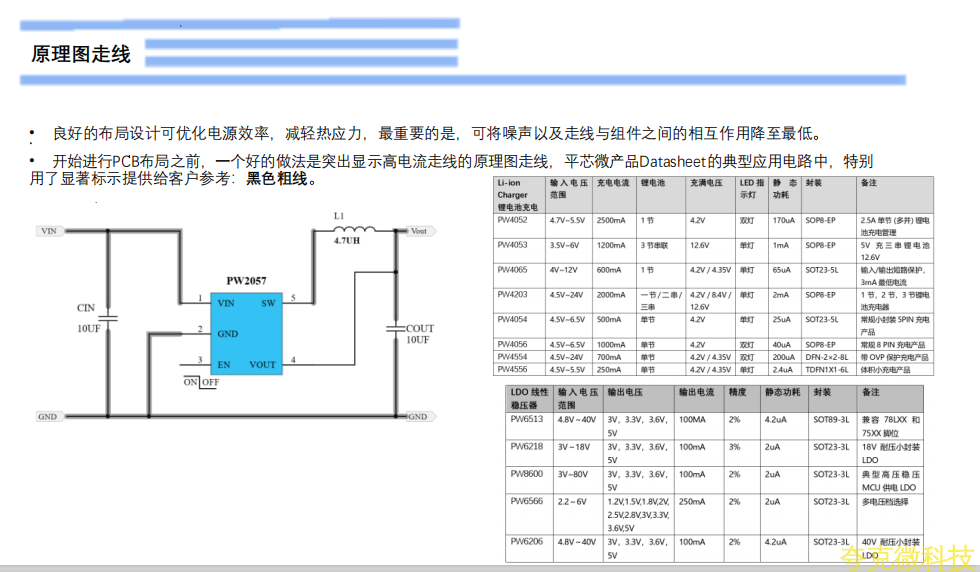

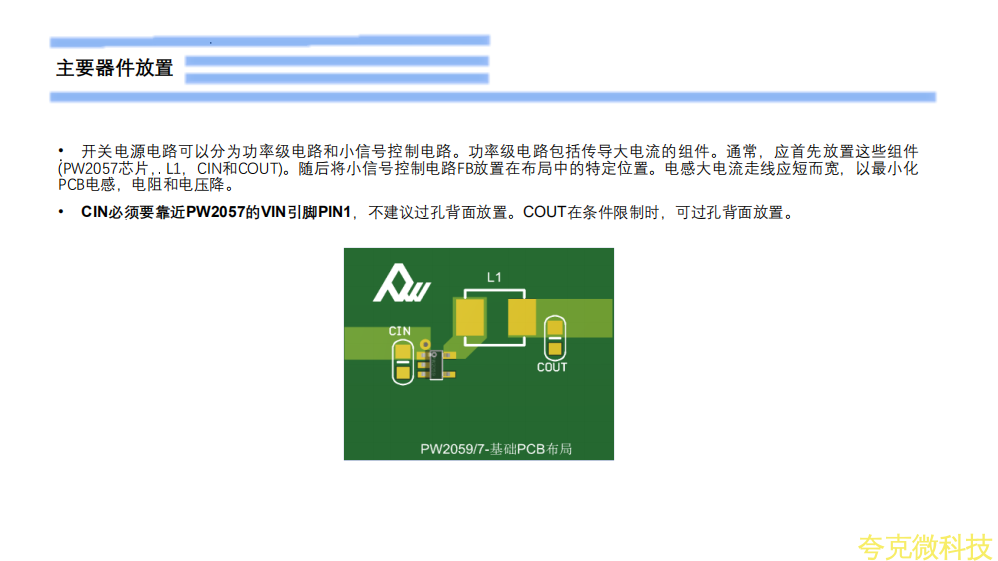

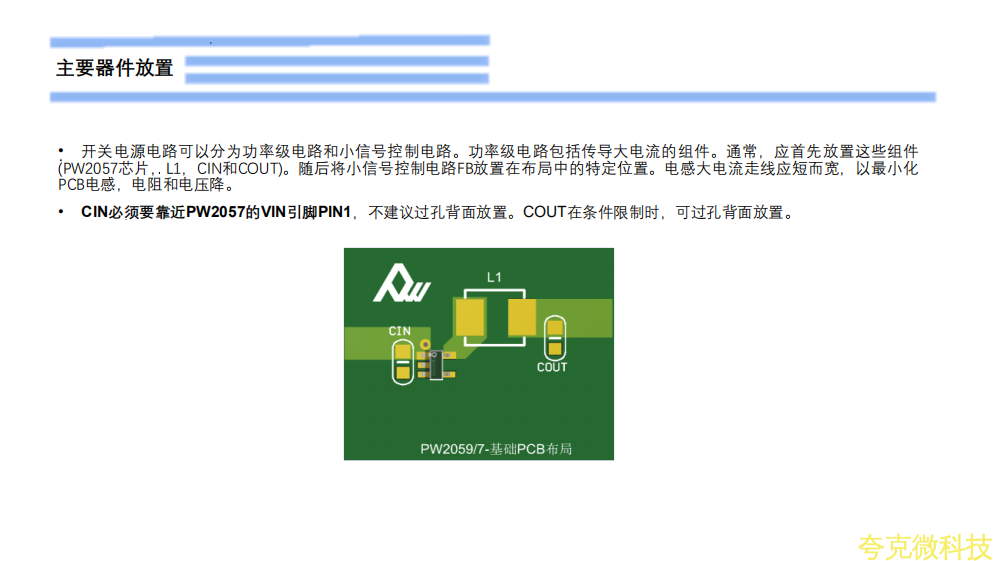

良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

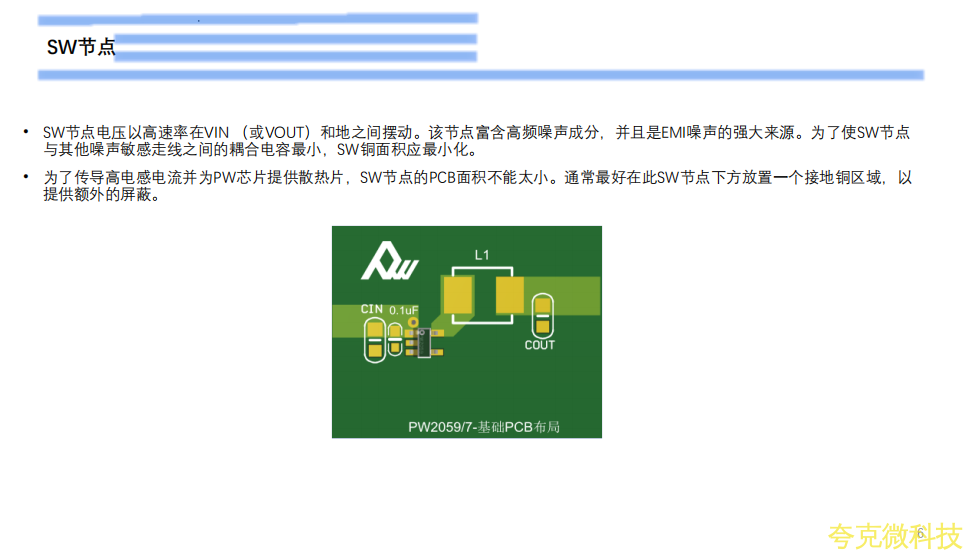

與其他噪聲敏感走線之間的耦閤電容最小，SW銅麵積應最小化。

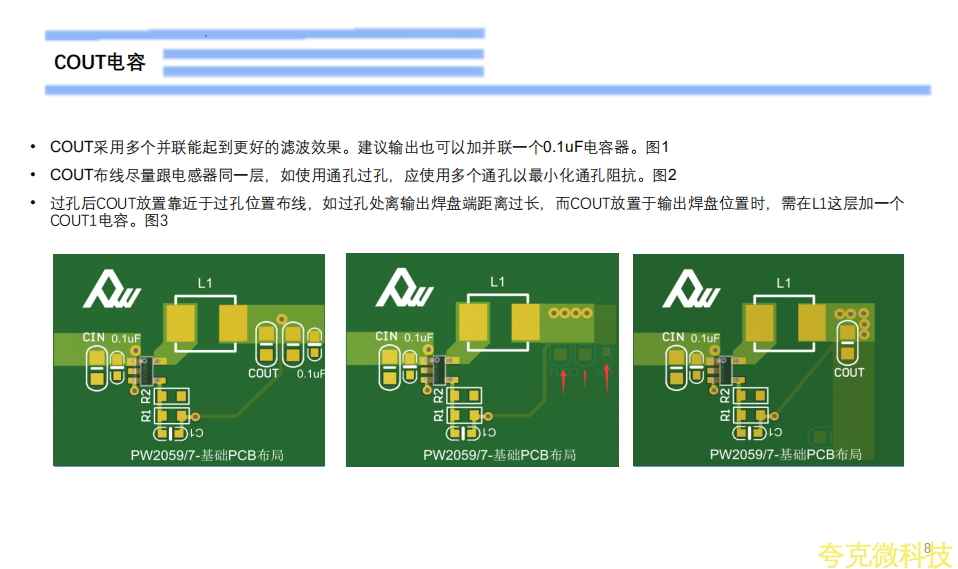

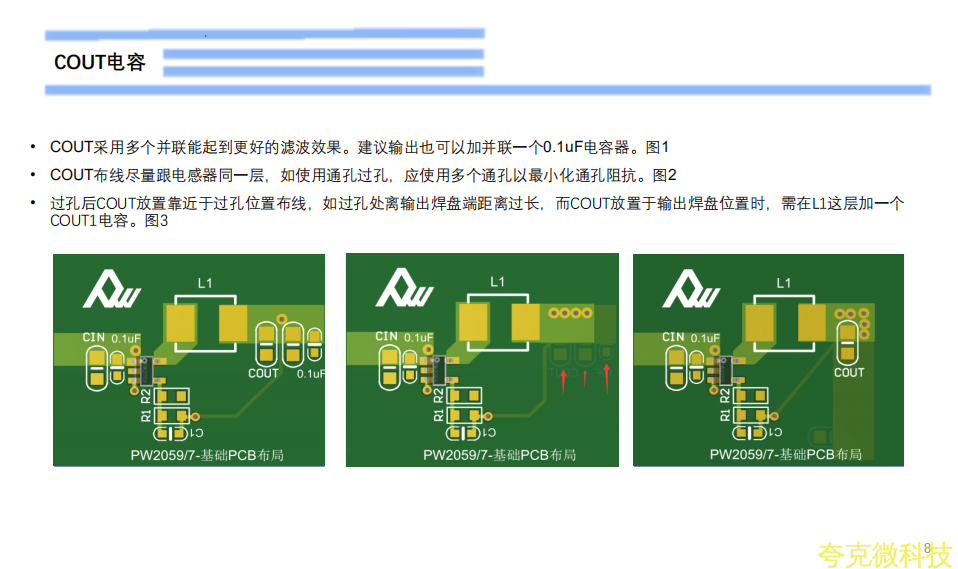

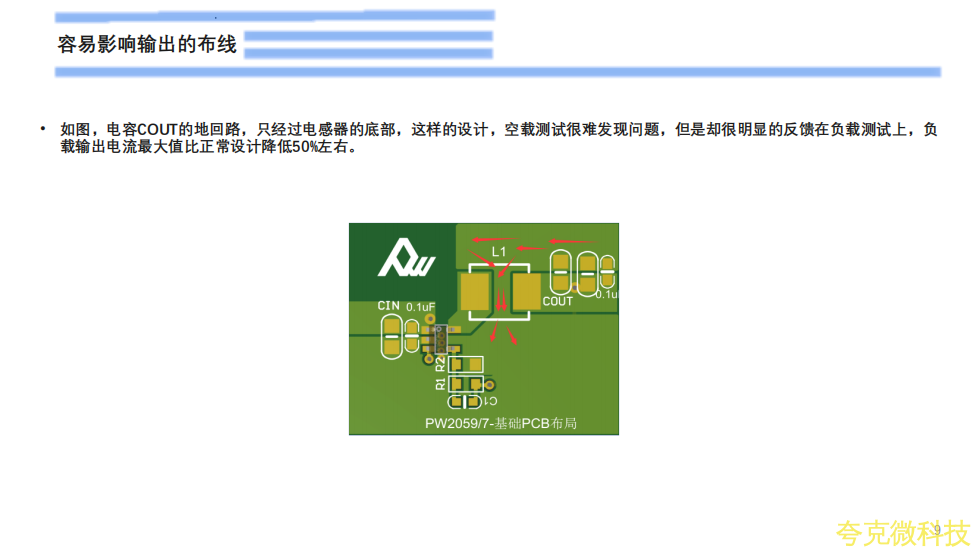

COUT採用多箇併聯能起到更好的濾波效果。建議輸齣也可以加併聯一箇0.1uF電容器。

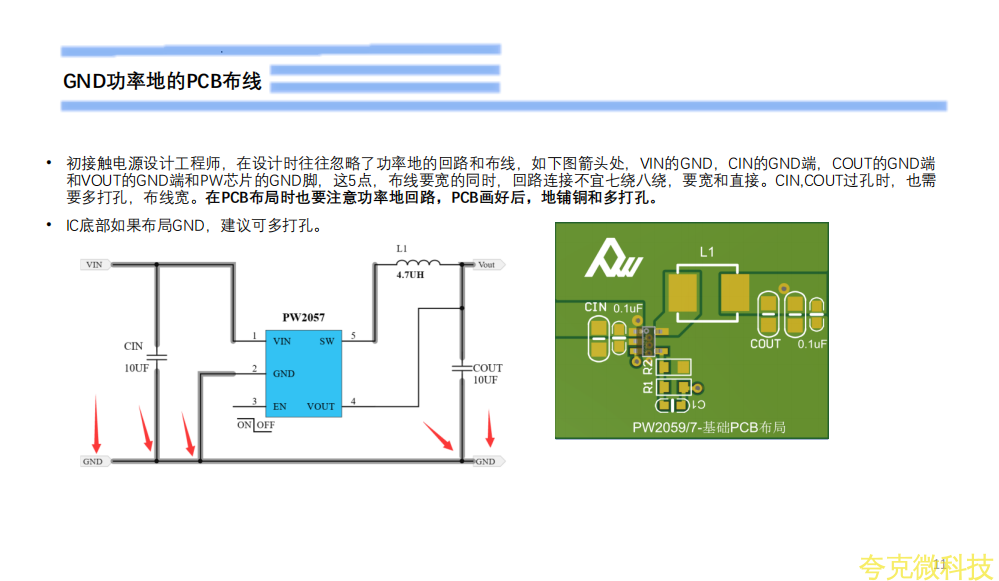

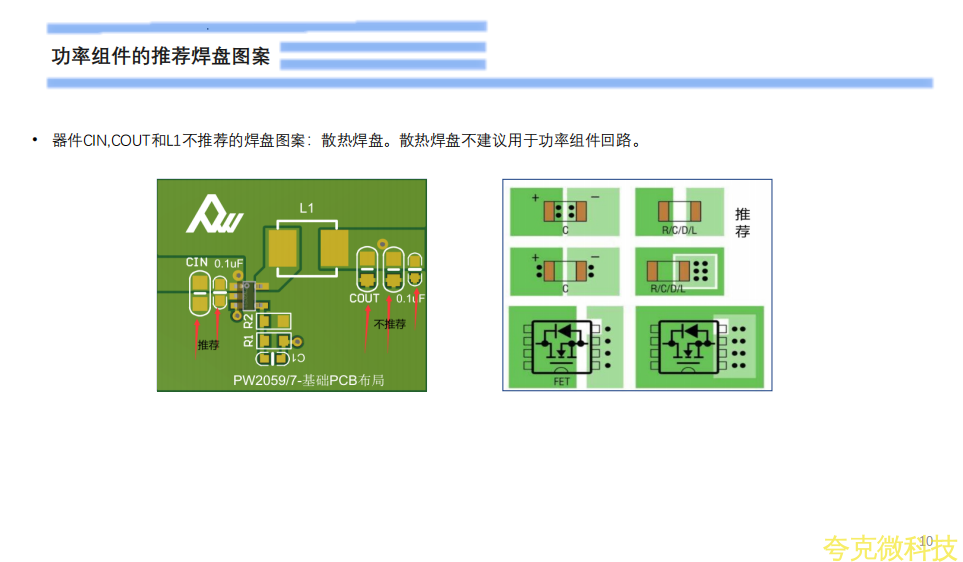

要多打孔，佈線寬。在PCB佈局時也要註意功率地迴路，PCB畵好後，地鋪銅和多打孔。

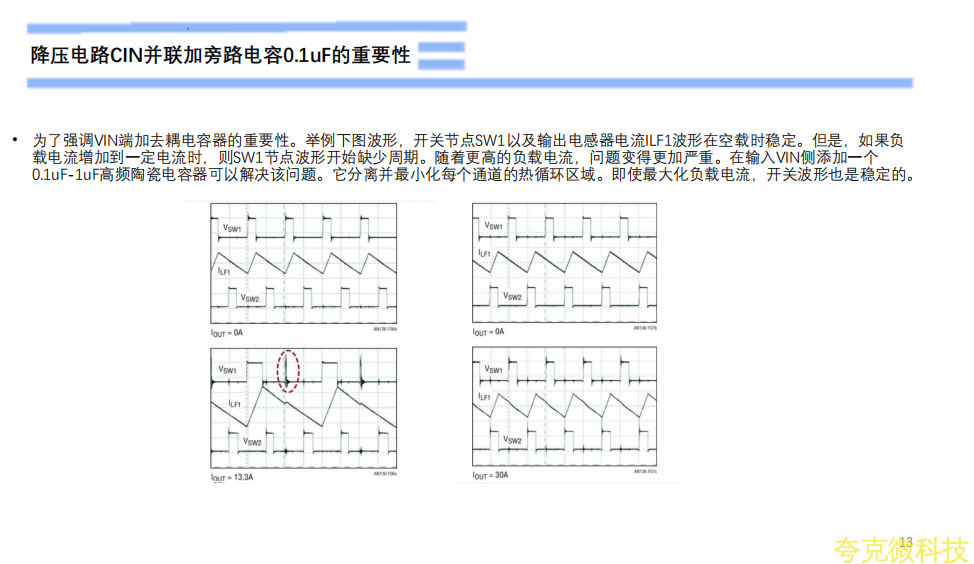

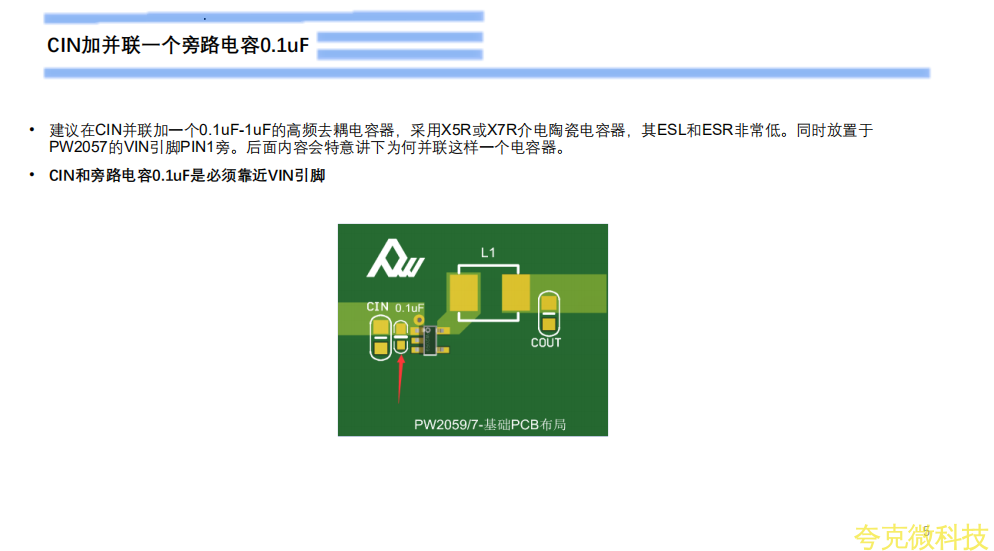

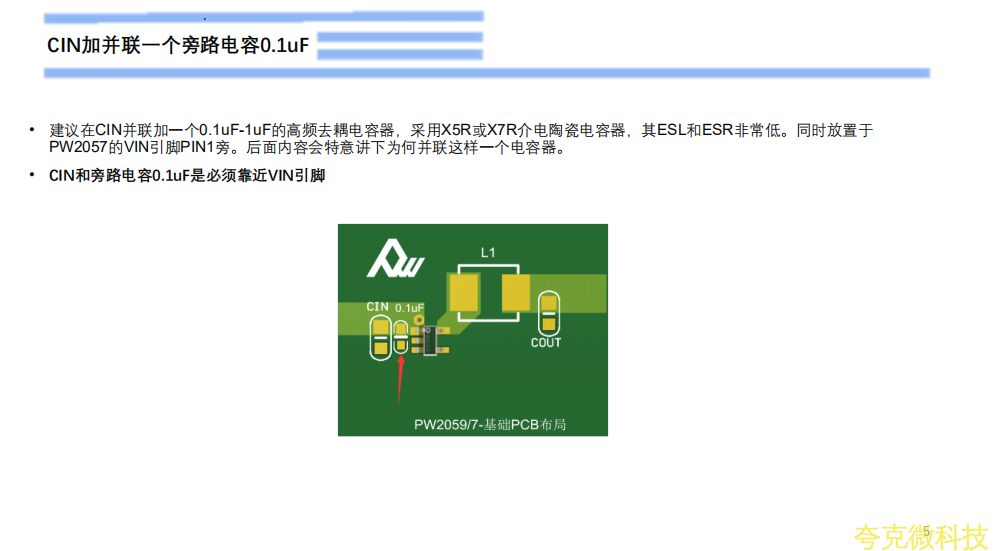

爲瞭強調VIN端加去耦電容器的重要性。
