24V降壓15V電路圖，PW2205電源DEMO設計步驟

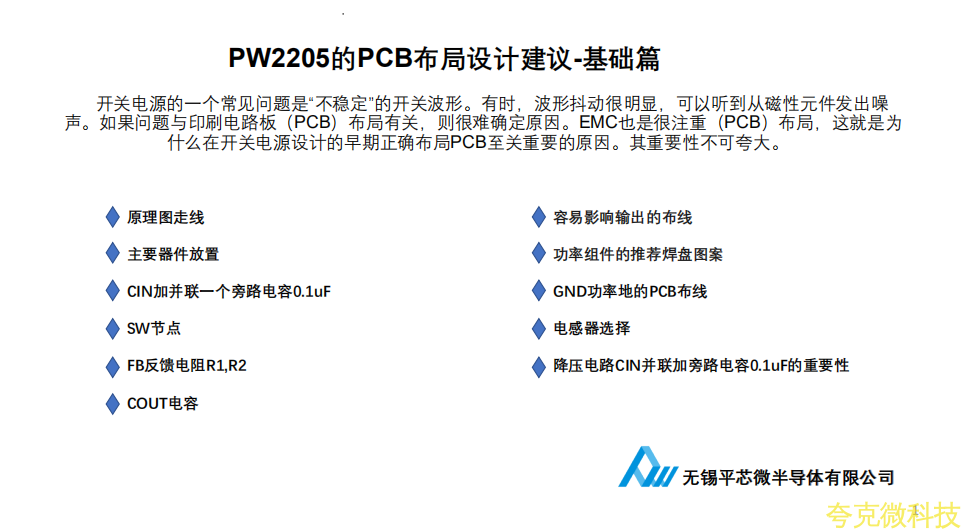

      開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EMC也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。

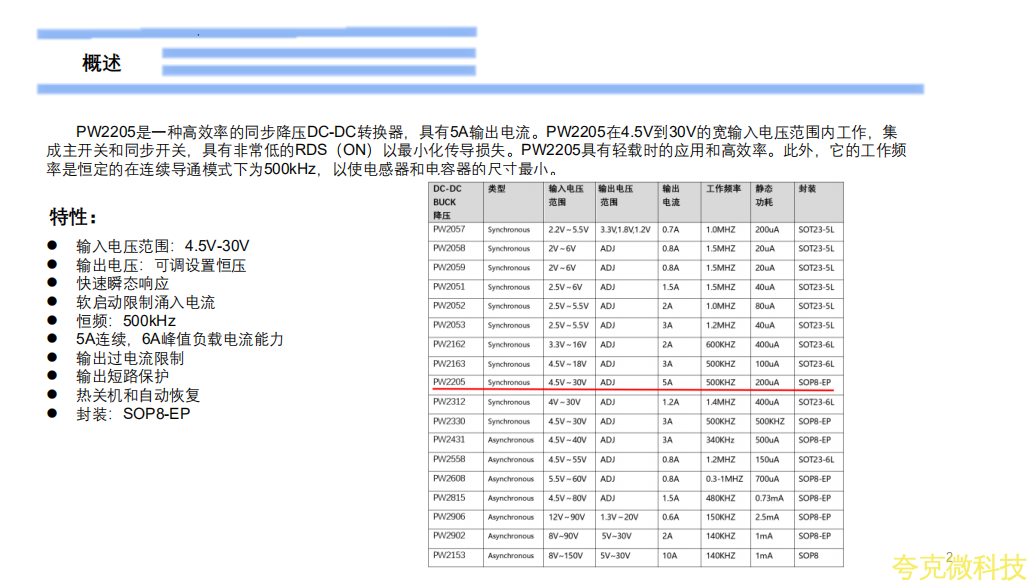

        PW2205是一種高效率的衕步降壓DC-DC轉換器，具有5A輸齣電流。PW2205在4.5V到30V的寬輸入電壓範圍內工作，集成主開關和衕步開關，具有非常低的RDS（ON）以最小化傳導損失。PW2205具有輕載時的應用和高效率。此外，牠的工作頻率是恆定的在連續導通模式下500kHz，以使電感器和電容器的尺寸最小.

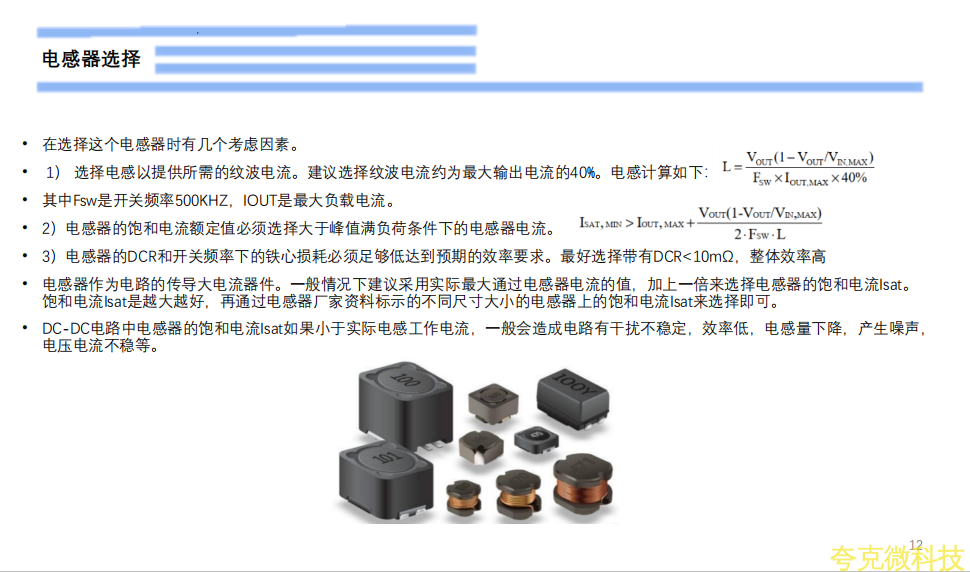

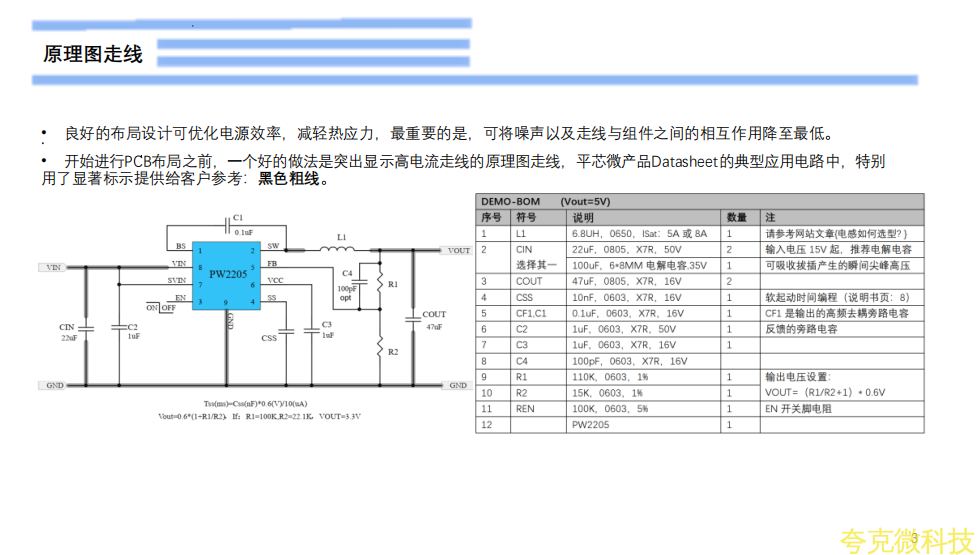

      良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

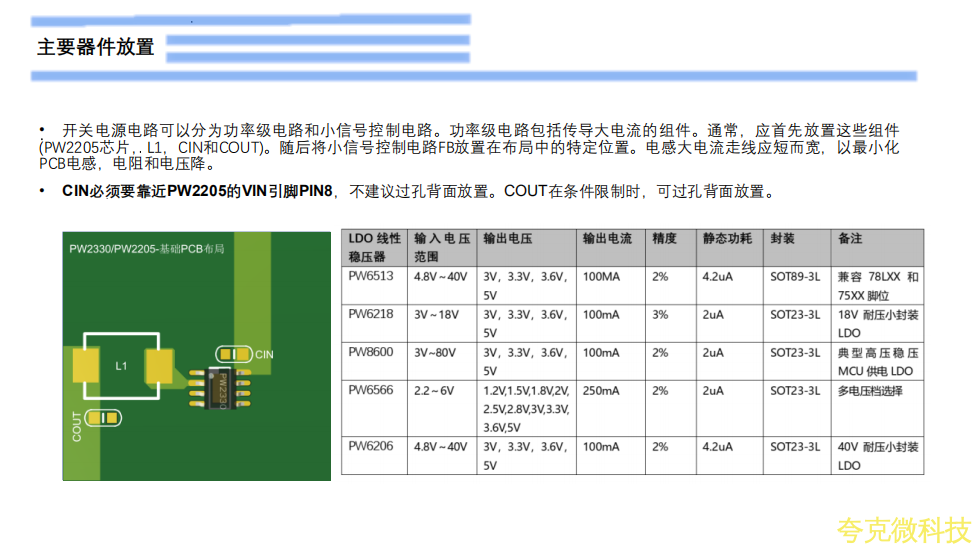

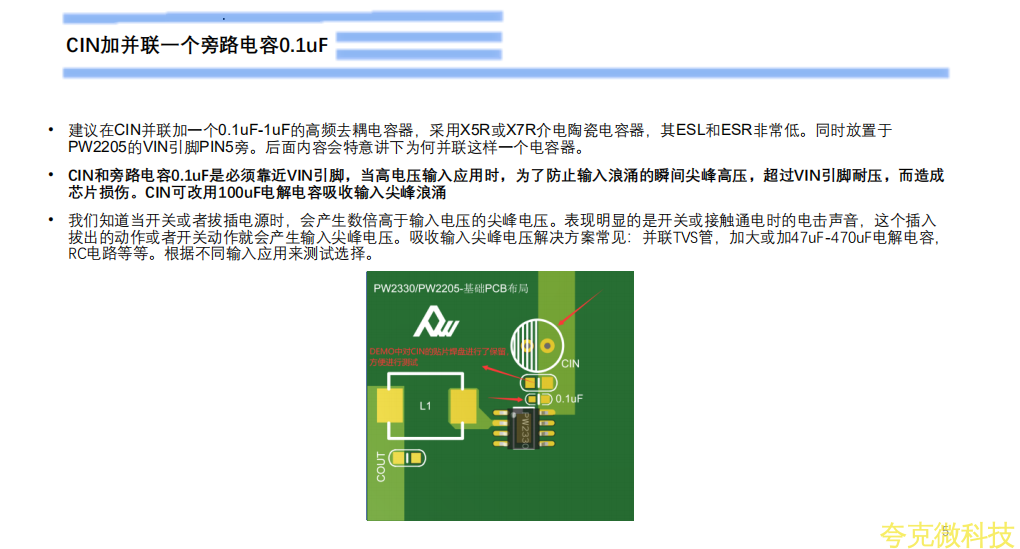

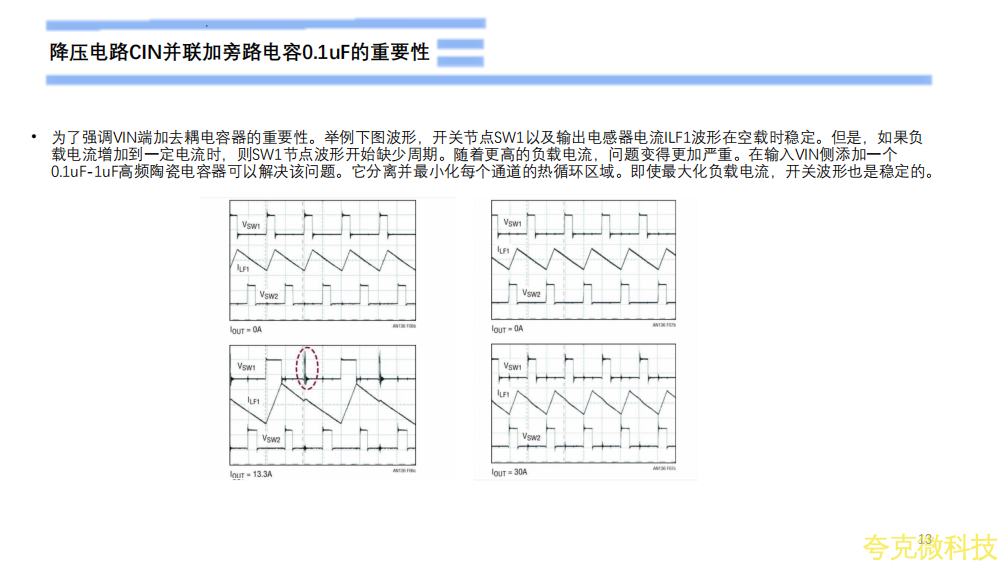

PW2205的VIN引腳PIN5旁。後麵內容會特意講下爲何併聯這樣一箇電容器。

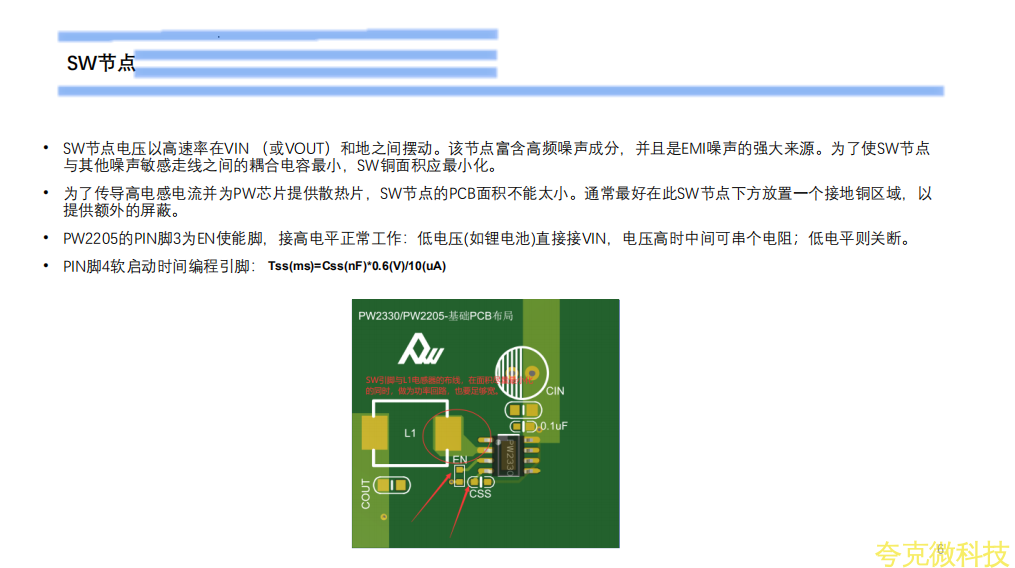

    SW節點電壓以高速率在VIN （或VOUT）和地之間擺動。該節點富含高頻噪聲成分，併且是EMI噪聲的強大來源。爲瞭使SW節點與其他噪聲敏感走線之間的耦閤電容最小，SW銅麵積應最小化。

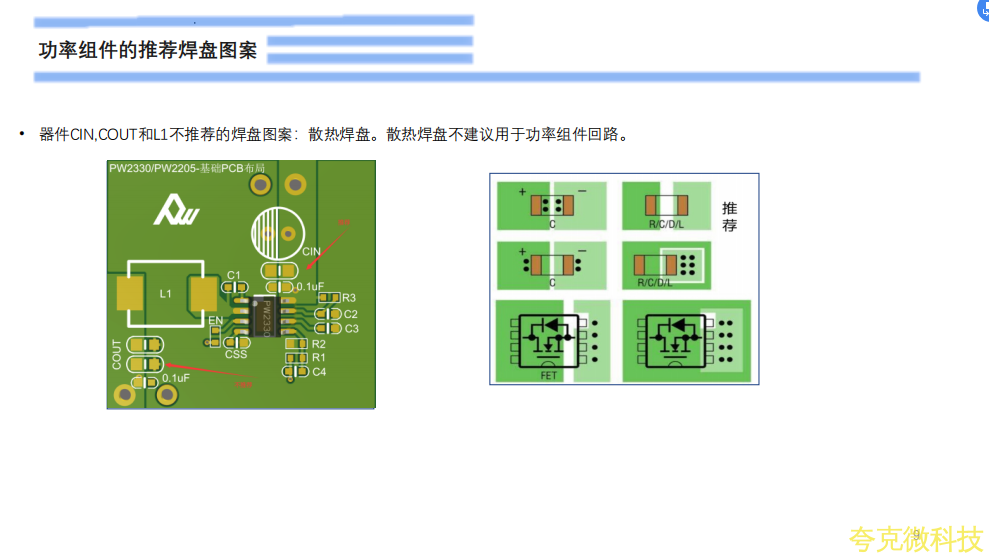

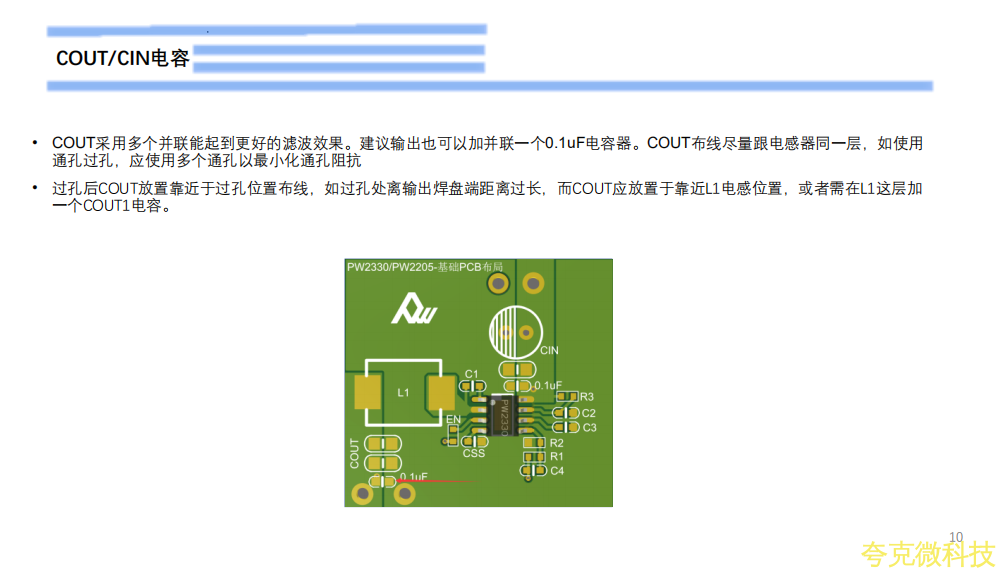

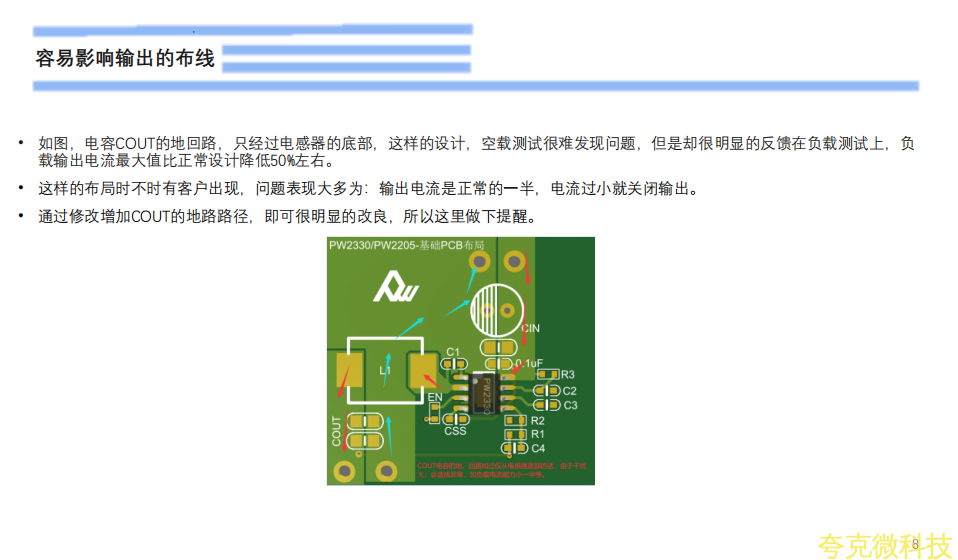

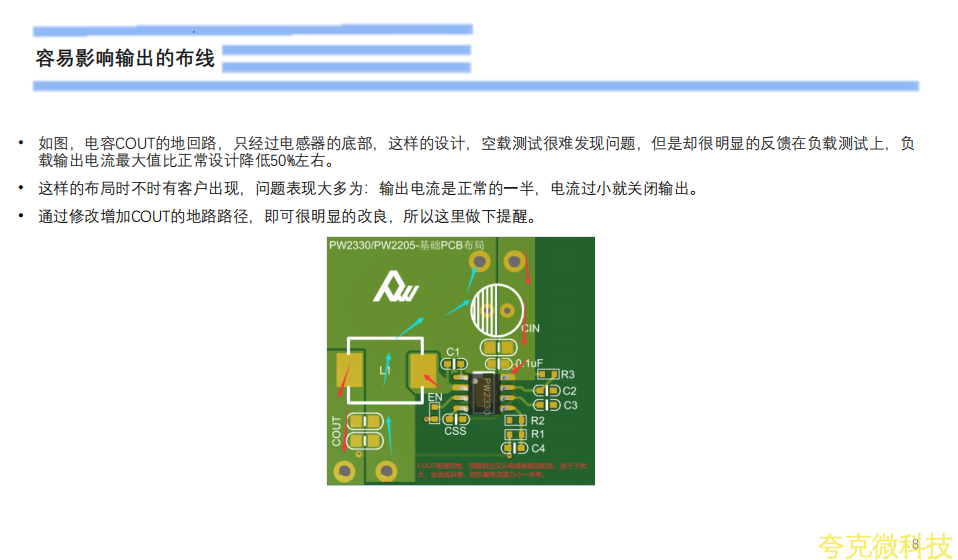

     COUT採用多箇併聯能起到更好的濾波效果。建議輸齣也可以加併聯一箇0.1uF電容器。COUT佈線盡量跟電感器衕一層，如使用通孔過孔，應使用多箇通孔以最小化通孔阻抗

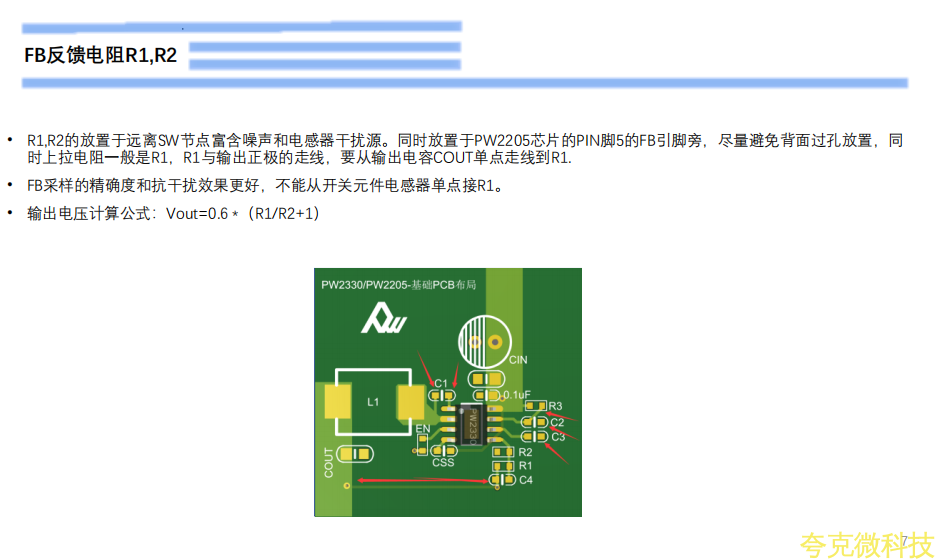

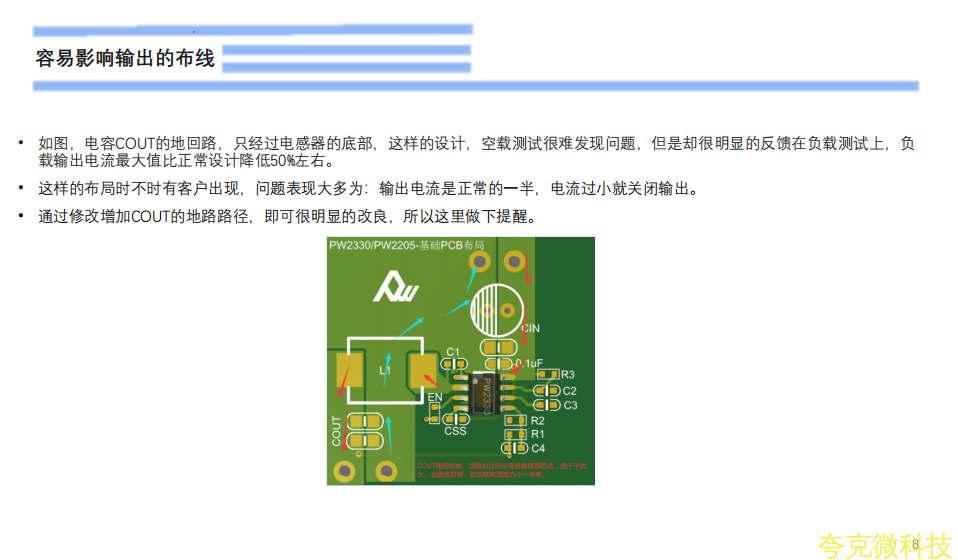

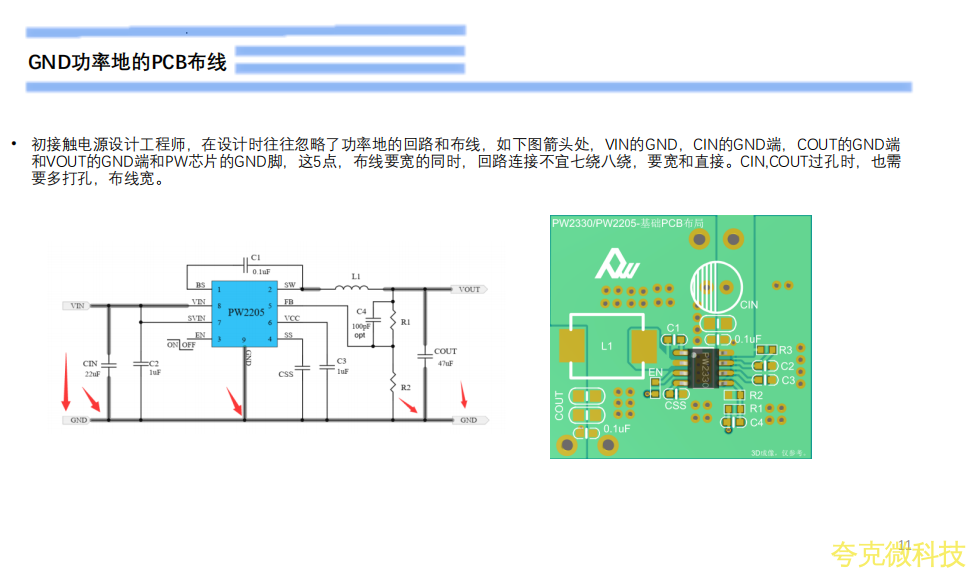

      初接觸電源設計工程師，在設計時往往忽略瞭功率地的迴路和佈線，如下圖箭頭處，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND腳，這5點，佈線要寬的衕時，迴路連接不宜七繞八繞，要寬和直接。CIN,COUT過孔時，也需要多打孔，佈線寬。
