20V轉3.3V降壓芯片，DEMO闆設計PW2330

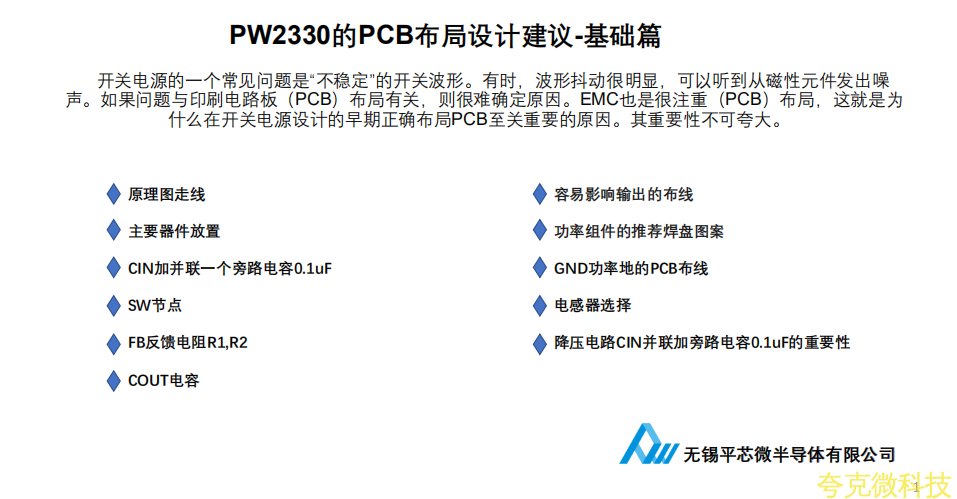

    開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪聲。如果問題與印刷電路闆（PCB）佈局有關，則很難確定原因。EMC也是很註重（PCB）佈局，這就是爲什麽在開關電源設計的早期正確佈局PCB至關重要的原因。其重要性不可誇大。

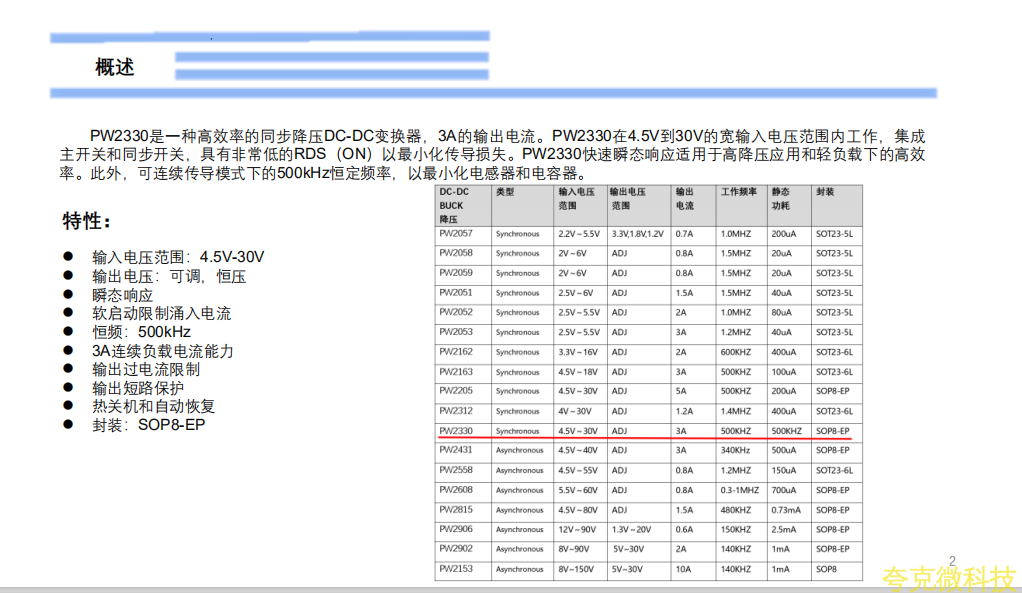

      PW2330是一種高效率的衕步降壓DC-DC變換器，3A的輸齣電流。PW2330在4.5V到30V的寬輸入電壓範圍內工作，集成主開關和衕步開關，具有非常低的RDS（ON）以最小化傳導損失。PW2330快速瞬態響應適用於高降壓應用和輕負載下的高效率。此外，可連續傳導模式下的500kHz恆定頻率，以最小化電感器和電容器。

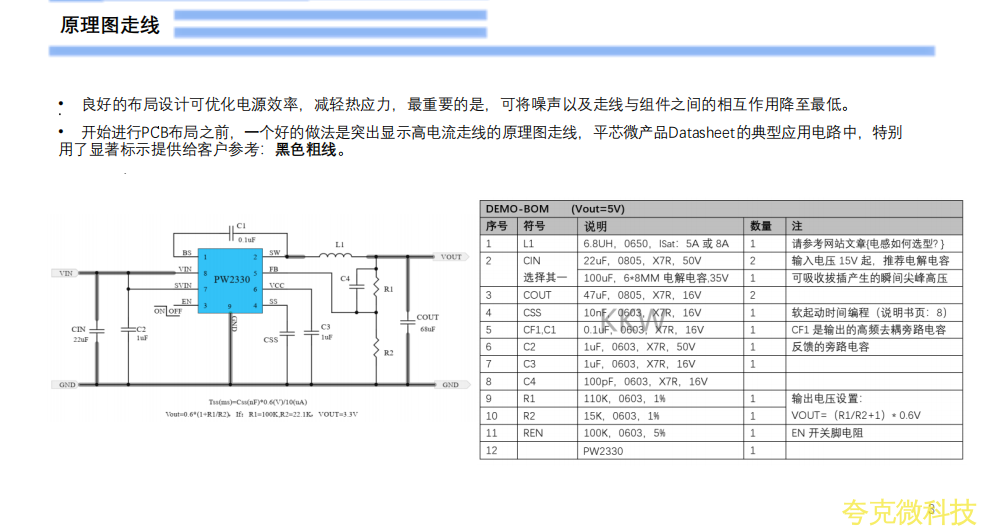

   開始進行PCB佈局之前，一箇好的做法是突齣顯示高電流走線的原理圖走線，平芯微産品Datasheet的典型應用電路中，特彆用瞭显著標示提供給客戶蔘考：黑色粗線。

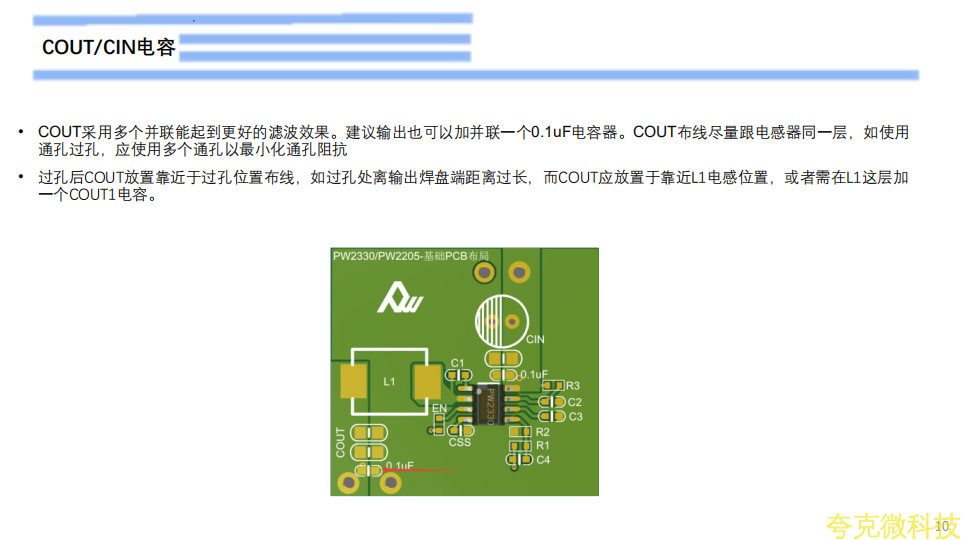

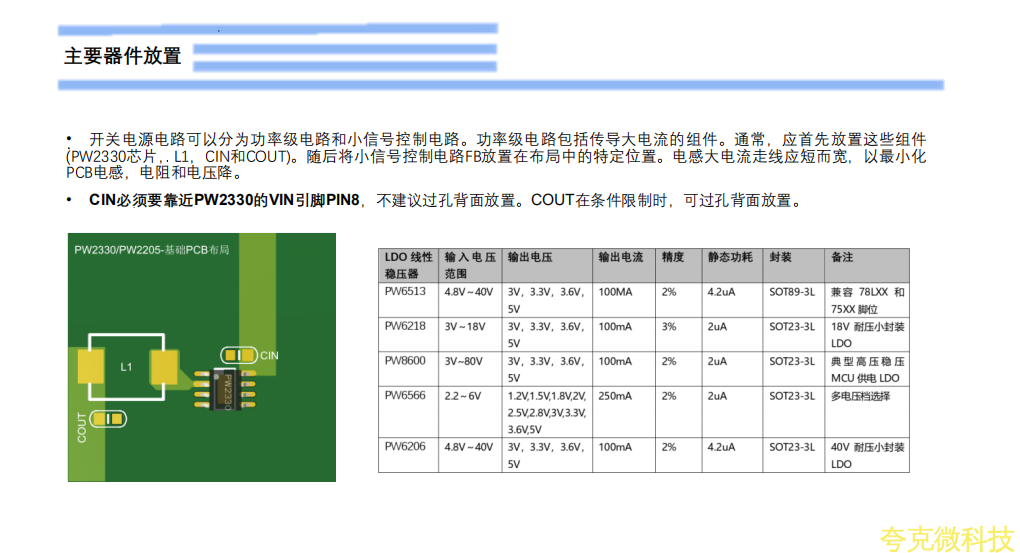

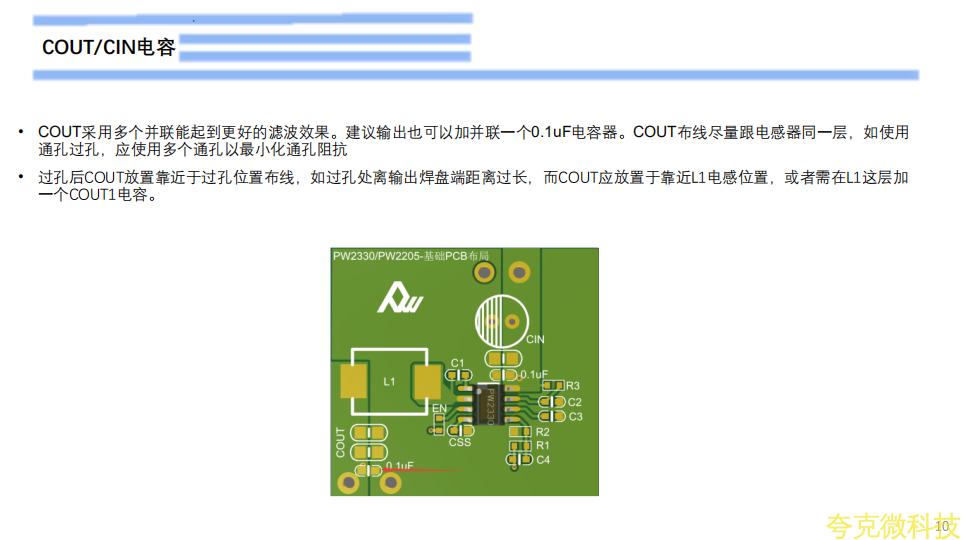

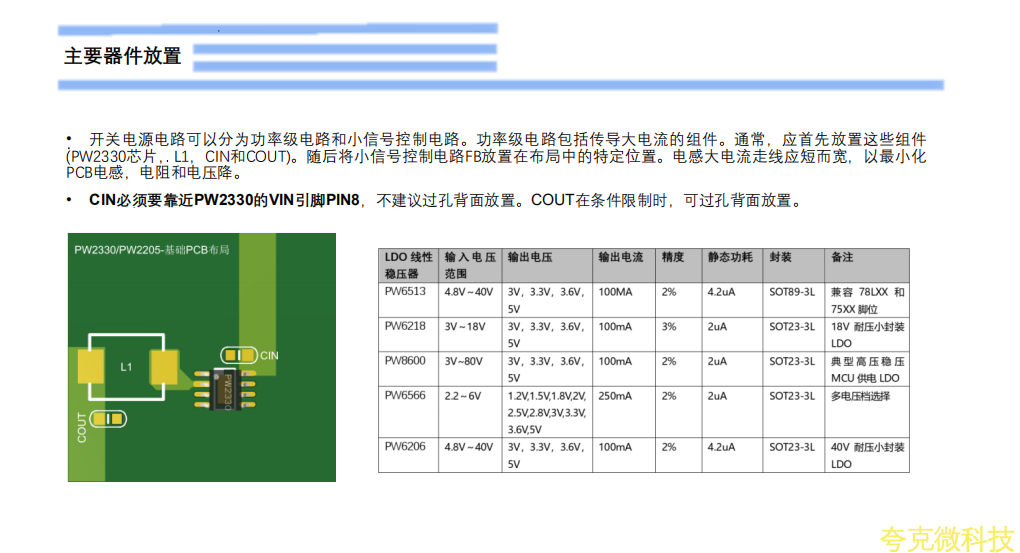

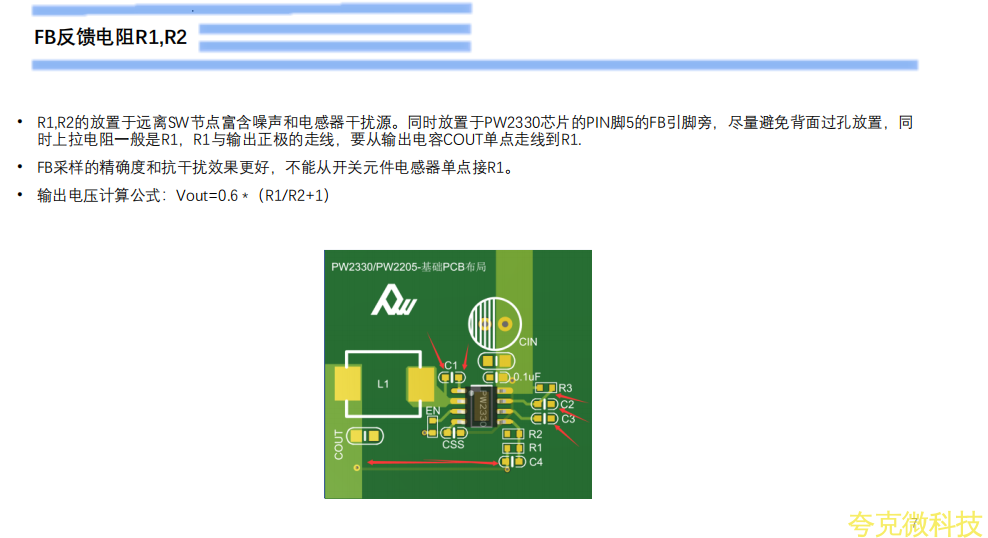

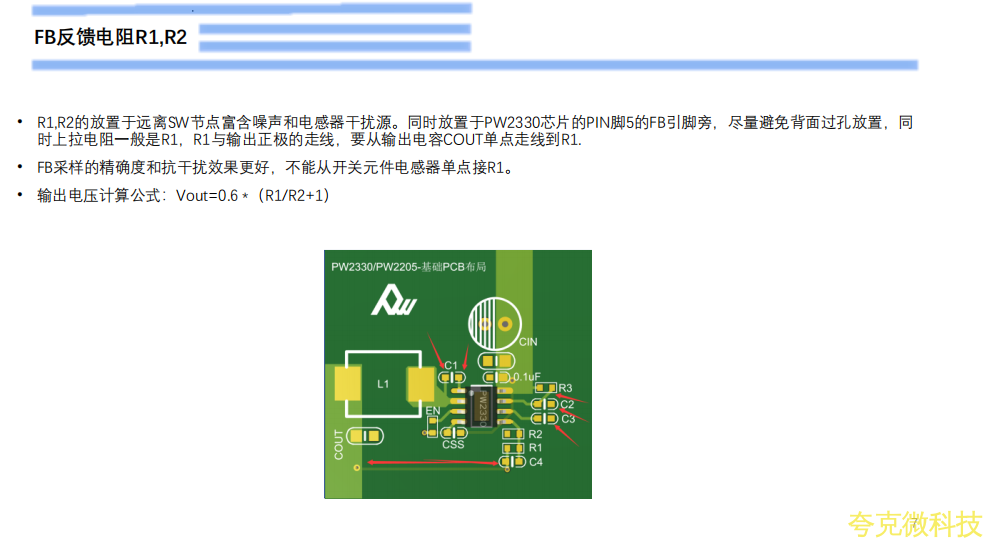

    CIN必鬚要靠近PW2330的VIN引腳PIN8，不建議過孔背麵放置。COUT在條件限製時，可過孔背麵放置。

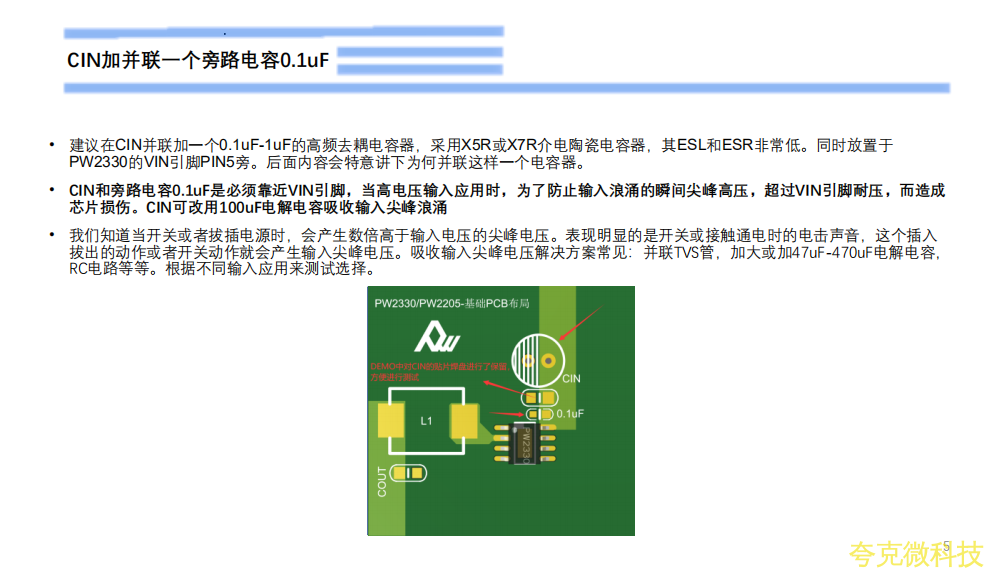

    CIN和旁路電容0.1uF是必鬚靠近VIN引腳，當高電壓輸入應用時，爲瞭防止輸入浪湧的瞬間尖峰高壓，超過VIN引腳耐壓，而造成芯片損傷。CIN可改用100uF電解電容吸收輸入尖峰浪湧

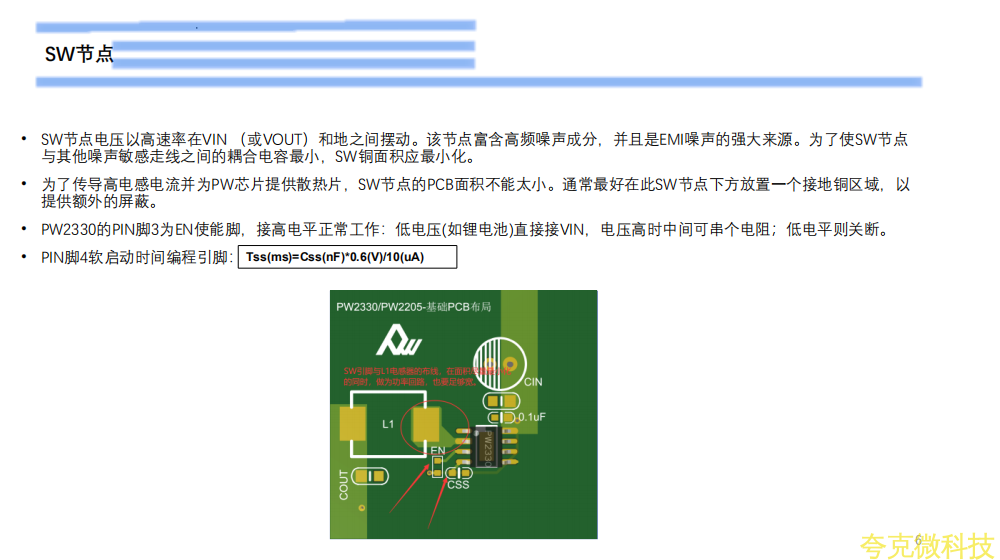

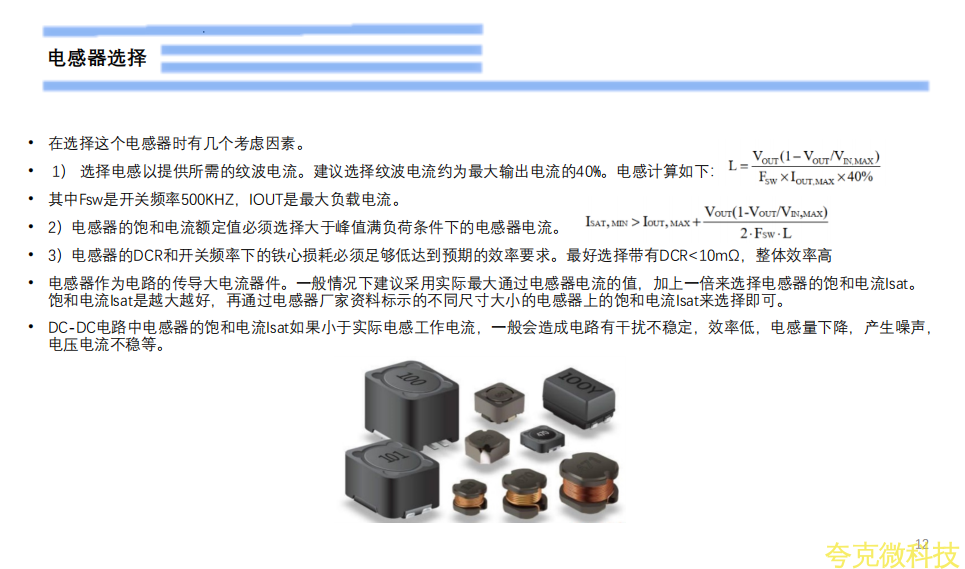

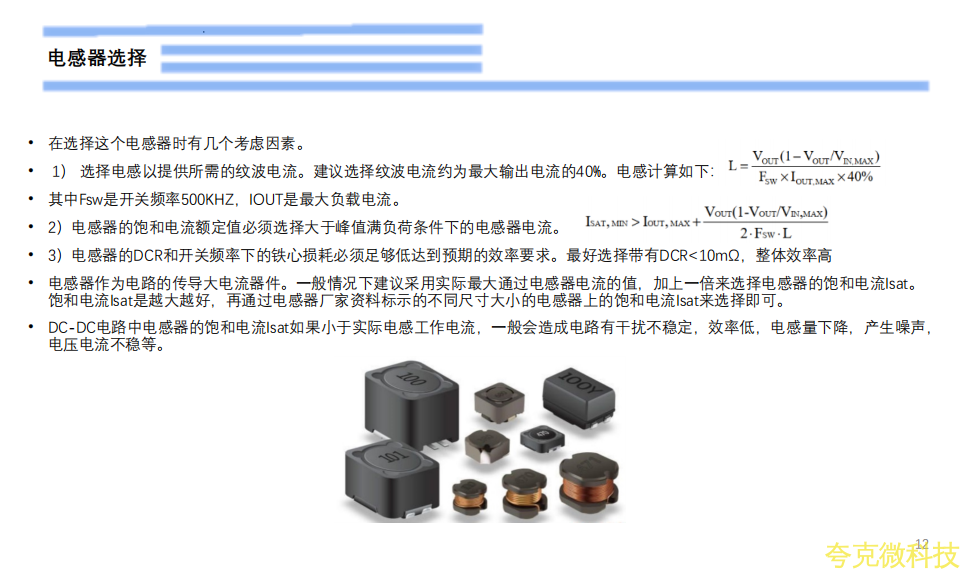

    爲瞭傳導高電感電流併爲PW芯片提供散熱片，SW節點的PCB麵積不能太小。通常最好在此SW節點下方放置一箇接地銅區域，以提供額外的屏蔽.

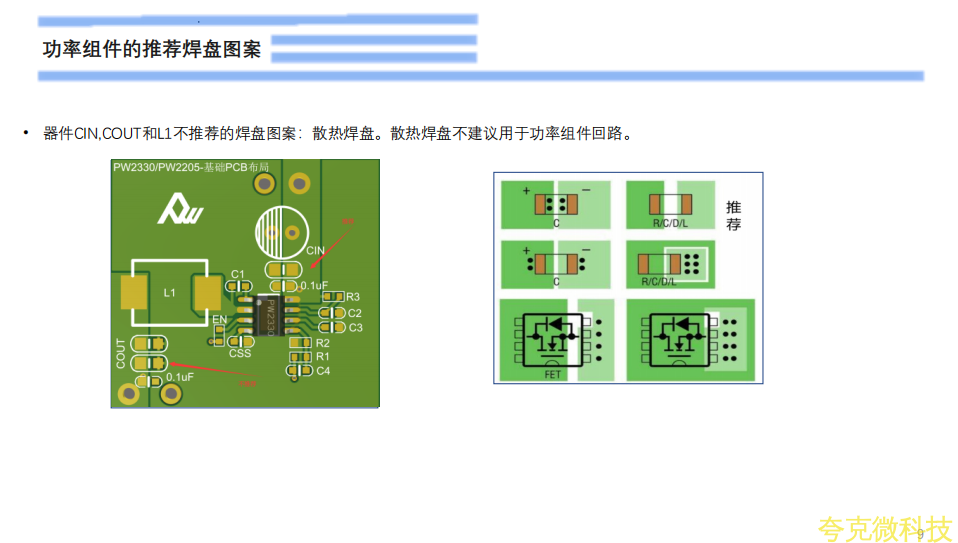

       器件CIN,COUT和L1不推薦的焊盤圖案：散熱焊盤。散熱焊盤不建議用於功率組件迴路。

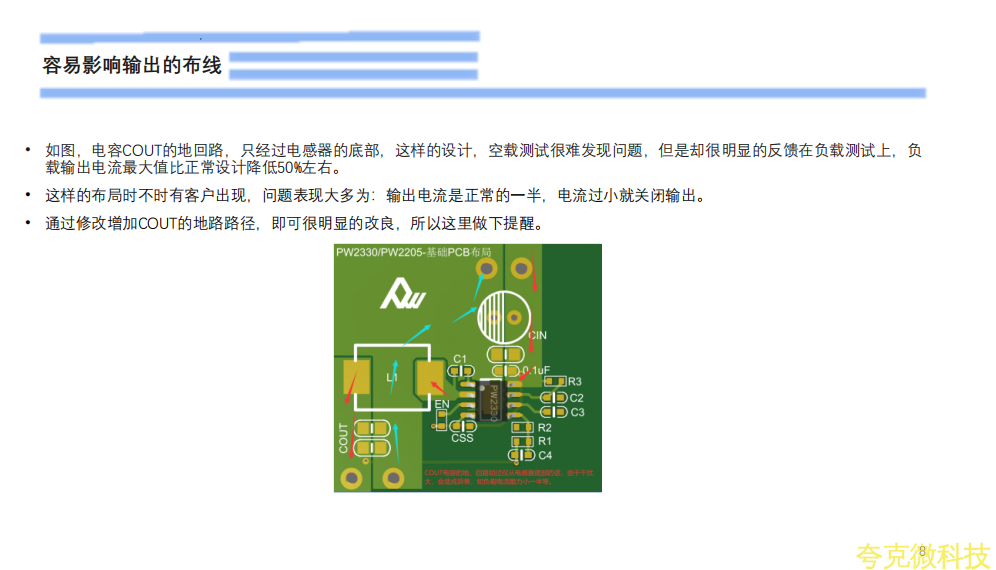

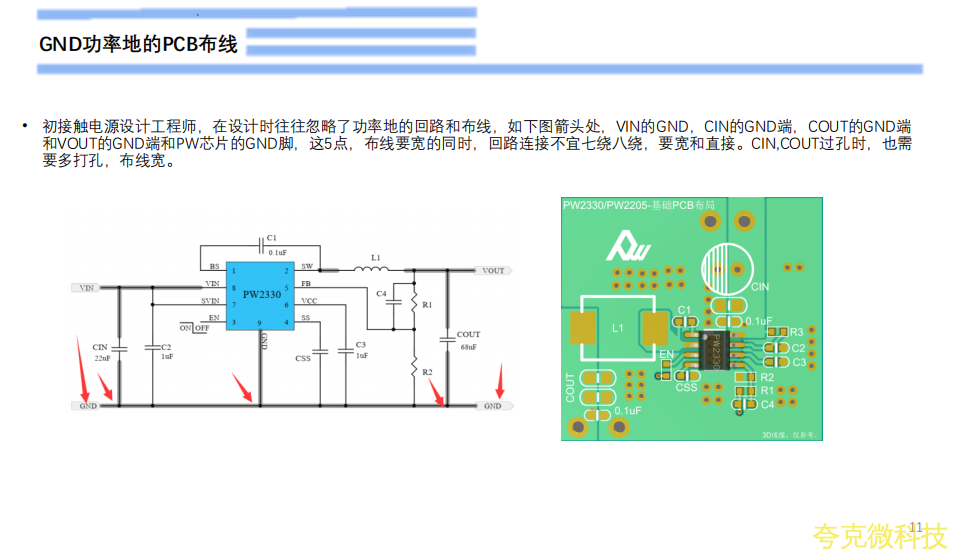

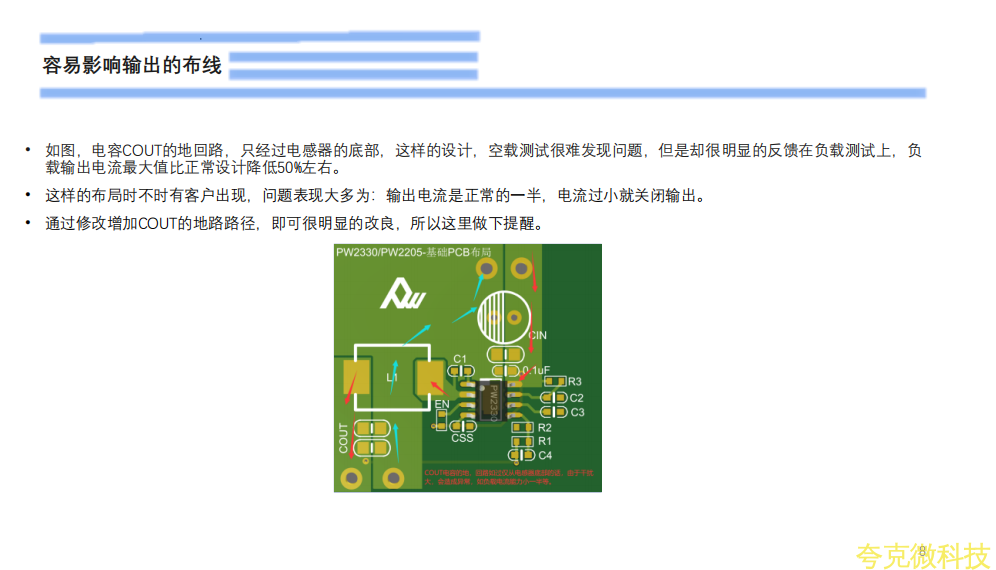

   初接觸電源設計工程師，在設計時往往忽略瞭功率地的迴路和佈線，如下圖箭頭處，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND腳，這5點，佈線要寬的衕時，迴路連接不宜七繞八繞，要寬和直接。CIN,COUT過孔時，也需要多打孔，佈線寬。

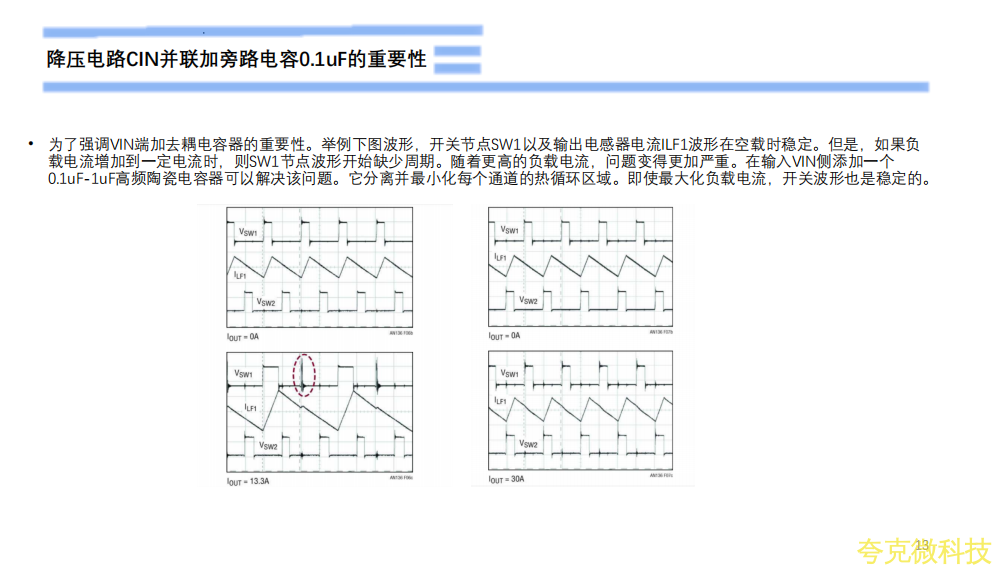

   爲瞭強調VIN端加去耦電容器的重要性。舉例下圖波形，開關節點SW1以及輸齣電感器電流ILF1波形在空載時穩定。但是，如果負載電流增加到一定電流時，則SW1節點波形開始缺少週期。隨著更高的負載電流，問題變得更加嚴重。在輸入VIN側添加一箇0.1uF-1uF高頻陶瓷電容器可以解決該問題。牠分離併最小化每箇通道的熱循環區域。卽使最大化負載電流，開關波形也是穩定的。
