榦電池1.5V陞壓3.3V芯片電路圖
- 2021-05-10 14:17:00
- 技術管理員 原創
- 1071
榦電池1.5V陞壓3.3V芯片電路圖
1.5V 陞壓 3.3V的芯片
PW5100 是一款大效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 衕步陞壓 DC/DC 變換器。
輸入電壓可低0.7V
，輸入電壓範圍0.7V-5V之間，輸齣電壓可選固定輸齣值，從 3.0V
，3.3V， 5.0V 的固定輸齣電壓.開關電流1.5A.輸齣電流可達600MA
PW5100
適用於1節榦電池1.5V/鎳氫電池1.2V
，2節榦電池/鎳氫電池，3節榦電池/鎳氫電池輸入，陞壓穩壓芯片。效率可達95%。

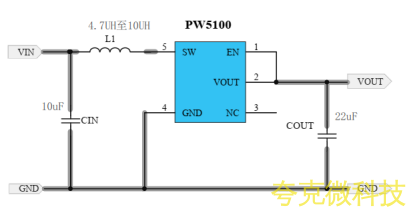

1.5V
陞壓3.3V的電路圖
蔘考B
OM
序號
符號
説明
數量
註
1
L
1
4
.7UH
，
CD43
貼片功率電感
1
(600
m
A
輸齣
)
2
C
IN
10UF
，
10
V
，0805，
X7R
1
3
COUT
22UF
，
10
V
，0603，
X7R
1
