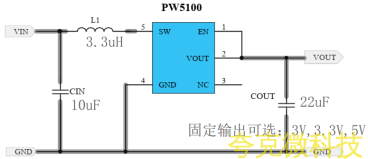

1.2V轉3V芯片，電路圖很少就三箇元件
1.2V 的鎳氫電池由於穩定高，應用産品也是很廣，但是由於電壓低，需要1.2V 轉3V 芯片，來將1.2V 的電壓陞壓轉3V，穩定輸齣供電。
一般性的1.2V 轉3V 芯片，都是用PW5100 比較多，固定輸齣電壓可選電壓擋位，使其電路極其簡單，衕時在PW5100的低功耗待機時，輸齣功率也是非常地優秀。具有很低的輸入靜態電流。
PW5100 是一款高效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 帶EN關斷腳的 衕步陞壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓範圍0.7V-5V之間，輸齣電壓可選固定輸齣值，從 3.0V 至 5.0V 的固定輸齣電壓.最大開關電流1.5A.
PW5100是一款高效率、10uA低功耗、低紋波 的衕步陞壓IC，

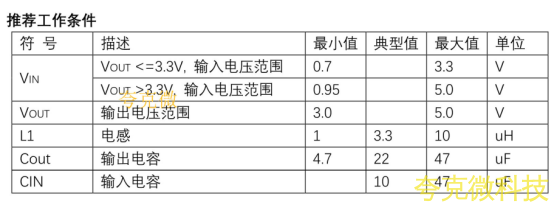

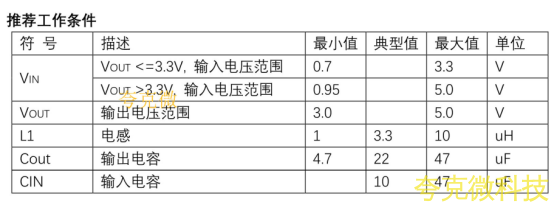

PW5100 輸入電壓：0.7V-5V
PW5100 輸齣電壓：3V,3.3V,5V 固定值，最大開關電路1.5A
|
産品名稱 |
類型 |
輸入電壓範圍 |
輸齣電壓範圍 |
輸齣電流 |
工作頻率 |
靜態功耗 |
封裝 |
|
Synchronous |
2.7V~20V |
4.5V~21V |
2A（Vout：15V） |
≥2.2MHZ |
420uA |
DFN-20 |
|
|
Synchronous |
2.7V~14V |
4.5~14.5V |
3A( Vout:9V ) |
≥2.2MHZ |
120uA |
DFN-20 |
|
|
Synchronous |
0.7V~ 5V |
3.0V~ 5V |
600mA |
1.2MHZ |
10uA |
SOT23-5L |
|
|
Synchronous |
2.0V~4.4V |
2.5V~5V |
500mA |
1.4MHZ |
550uA |
SOT23-6L |
|
|
Synchronous |
1.0V~4.4V |
2.5V~5V |
500mA |
1.4MHZ |
260uA |
SOT23-6L |
|
|
Asynchronous |
2.6V～5.5V |
＞12V |
1.2A（Vout=5V） |
1.0MHZ |
200uA |
SOT23-6L |
|
|
Asynchronous |
2V～24V |
＞28V |
1.2A（Vout=6V） |
1.2MHZ |
200uA |
SOT23-6L |
|
|
Charge Pump |
2.7V～5.0V |
5V(Fixed) |
250mA |
1.2MHZ |
1.8mA |
SOT23-6L |
|
|
Charge Pump |
1.8V～5.0V |
3.3V(Fixed) |
250mA |
1.2MHZ |
650uA |
SOT23-6L |
