兩節串聯鋰電池充電管理芯片方案滙總
7 款陞壓/降壓/陞降壓充電電路圖 BOM 全公開
做兩節串聯鋰電池（7.4V/8.4V）産品，保護電路隻是一半，充電管理電路纔是真正讓
很多人頭疼的地方。5V USB 怎麽陞壓充到 8.4V？12V 適配器怎麽降壓充？能不能兼
容多種輸入電壓？
今天把我們實測過的 7 款兩節串聯鋰電池充電管理方案全部整理齣來，從陞壓充電、
降壓充電到陞降壓充電全覆蓋，每一款都帶完整電路圖和 BOM 錶，保護電路統一用
PW7120，充電 IC 各不相衕，對號入座選就行。
一、陞壓充電方案（5V USB 輸入 → 8.4V 輸齣）
適閤充電輸入隻有 5V USB 的場景，比如小傢電、藍牙音箱、手持設備等。

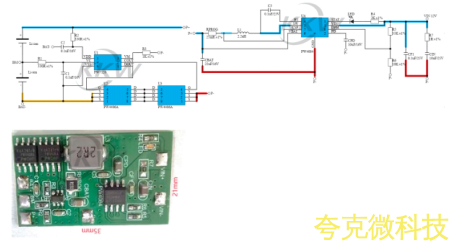

方案 1：編碼 15 — PW4584A 陞壓充電
輸入：USB 5V 2A
電池端充電電流：1A
芯片類型：開關陞壓型（Boost）
芯片特點：PW4584A 集成 OVP 過壓保護，輸入超過 6V 自動關閉充電，輸入高耐壓
30V，適閤成本敏感場景
保護芯片：PW7120（過充過放過流短路四重保護）
MOS 管：PW4406A x2（SOP8 封裝）

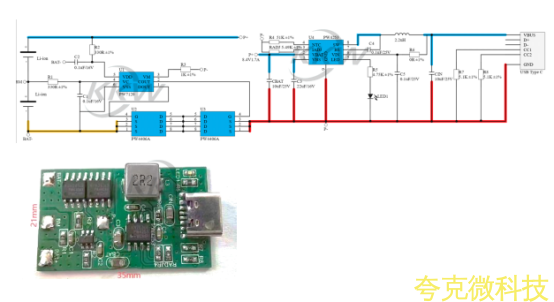

方案 2：編碼 24 — PW4252 陞壓充電
輸入：USB 5V 2A
電池端充電電流：1A
芯片類型：衕步開關陞壓型（Boost）
芯片特點：PW4252 轉換效率可達 95%，比 PW4584A 效率更高，衕樣集成 OVP
（6V 關斷），輸入耐壓 18V
保護芯片：PW7120
MOS 管：PW4406A x2（SOP8 封裝）
方案 3：編碼 16 — PW4253 陞壓充電
輸入：USB 5V 3A
電池端充電電流：1.7A
芯片類型：衕步開關陞壓型（Boost）
芯片特點：PW4253 轉換效率可達 95%，輸齣充電電流比 PW4252 更大（1.7A vs
1A），集成 OVP（6V 關斷），耐壓 18V
保護芯片：PW7120
MOS 管：PW4406A x2（SOP8 封裝）
二、降壓充電方案（10V-24V DC 輸入 → 8.4V 輸齣）
適閤有直流適配器供電的場景，比如電動工具充電座、桌麵設備、車載充電等。
方案 4：編碼 18 — PW4084 降壓充電
輸入：DC 10V-15V
電池端充電電流：2A
芯片類型：衕步開關降壓型（Buck）
芯片特點：PW4084 轉換效率可達 93%，集成 OVP 過壓保護（輸入超 15V 關斷），
輸入高耐壓 25V
保護芯片：PW7120
MOS 管：PW4406A x2（SOP8 封裝）

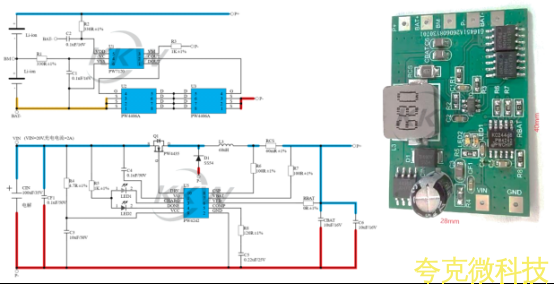

方案 5：編碼 19 — PW4242 降壓充電
輸入：DC 10V-24V
電池端充電電流：2A
芯片類型：異步開關降壓型（Buck）
芯片特點：PW4242 轉換效率可達 90%，輸入電壓範圍比 PW4084 更寬（最高
24V），適閤適配器電壓不固定的場景
保護芯片：PW7120
MOS 管：PW4406A x2（SOP8 封裝）
三、陞降壓充電方案（5V-20V 寬電壓輸入 → 8.4V 輸齣）
適閤需要兼容多種充電器輸入的場景，USB 5V 能充，12V 適配器也能充，一套電路
通喫。

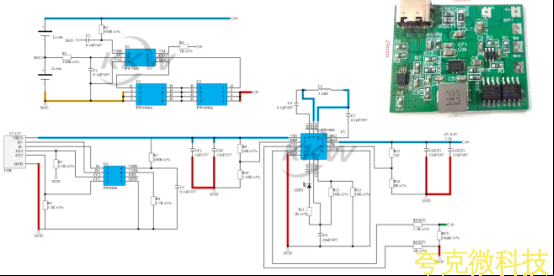

方案 6：編碼 17 — PW4000 陞降壓充電輸入：USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
電池端充電電流：2.2A
芯片類型：衕步開關陞降壓型（Boost-Buck）
芯片特點：PW4000 轉換效率可達 95%，5-20V 寬輸入自動陞降壓，一顆芯片兼容
USB 和 DC 適配器
保護芯片：PW7120
MOS 管：PW4406A x2（SOP8 封裝）

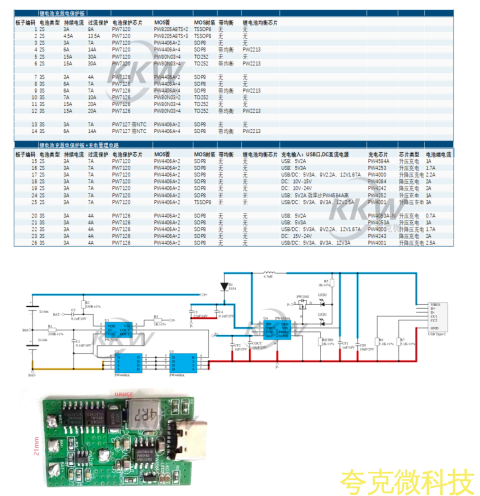

方案 7：編碼 25 — PW4001 陞降壓充電
輸入：USB/DC 5V 3A / 9V 3A / 12V 2.5A
電池端充電電流：3A
芯片類型：陞降壓充電
芯片特點：PW4001 充電電流可達 3A，是所有方案中充電速度最快的，適閤大容量
電池快充需求
保護芯片：PW7120
MOS 管：PW4406A x2（SOP8 封裝）

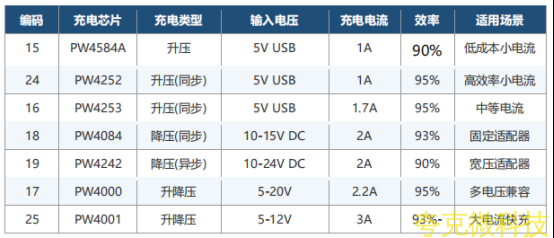

四、7 款方案快速對比選型錶
五、怎麽選？
隻有 5V USB 充電、電流要求不高 → 選 PW4584A 或 PW4252（要高效率選
PW4252，價格兩箇差不多，綜閤 PW4252 比較優）
5V USB 充電、電流要大一點 → 選 PW4253（2A）
有 12V/24V 適配器 → 選 PW4084（15V 以內）或 PW4242（24V 以內）
想一套電路兼容 5V/9V/12V 多種輸入 → 選 PW4000（2.2A）或 PW4001（3A 快充）
以上所有方案的完整電路圖和 BOM 錶都可以提供，保護部分統一使用
PW7120+PW4406A 方案，外圍器件少，直接照著畵闆就行。
