輸入 30V 轉 12V/5V 降壓方案設計手冊
平芯微降壓/LDO 芯片選型 · 蔘考電路 · BOM 清單
一、輸入 30V 應用場景與設計要點
本文檔針對輸入直流 30V 的電源轉換應用，輸齣 12V 與 5V 兩檔常用電壓。適用場景包括電動車 24V/36V/48V/60V/72V 電池繫統、工業 24~80V DC 電源、鋰電池組降壓供電、AGV/機器人電源模塊、LED 驅動輔助電源、監控/門禁供電等。
設計要點： ① 輸入端必鬚配置足夠耐壓的電容（建議耐壓 ≥1.5×VIN）；② TVS 抑製熱插拔浪湧（建議鉗位電壓 ≥ VIN + 10V，且低於芯片絶對耐壓）；③ 電感飽和電流留 30% 餘量；④ 續流二極管耐壓 ≥ VIN + 10V；⑤ 若選用 LDO（PW8600/PW75XX），高壓差×電流會帶來嚴重髮熱，建議先用 DC-DC 降到低壓再接 LDO 或僅用於小電流輔助供電。
30V 輸入是本手冊中"最全兼容"檔位：DC-DC（PW2153/PW2815/PW2312B/PW2458）均可用；LDO（PW8600 65V max、PW75XX 36V max）也在範圍內。

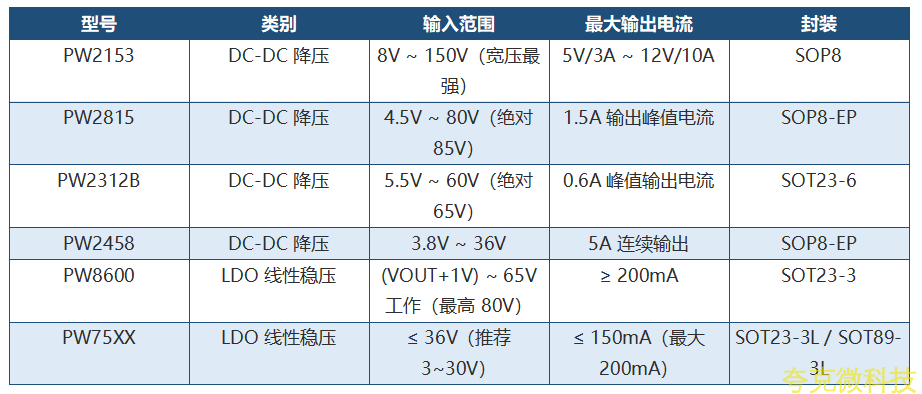

二、可選芯片一覽
三、各芯片詳解、蔘考電路與 BOM

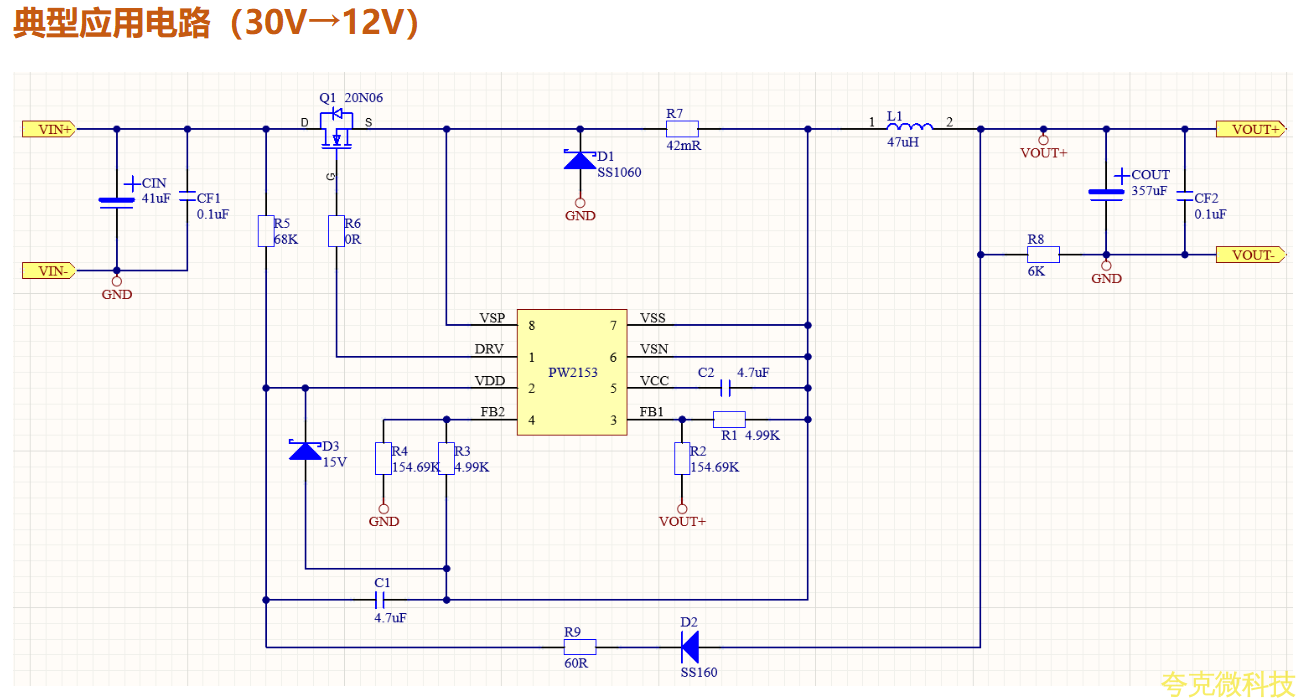

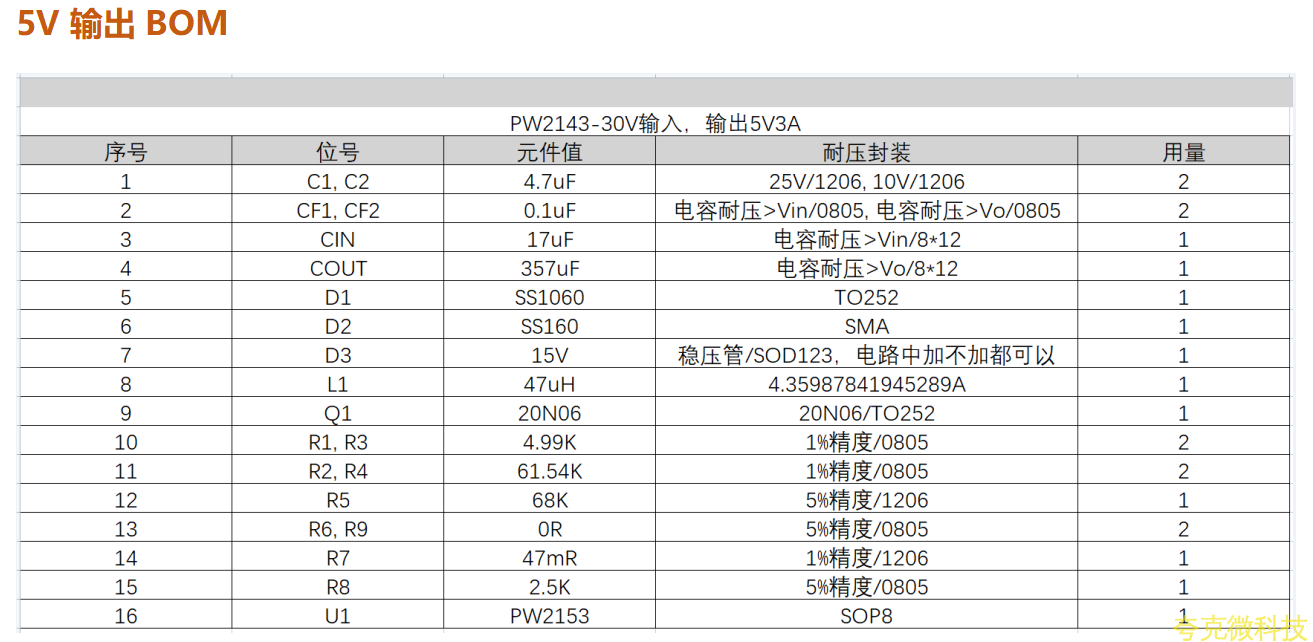

PW2153 —— 外置MOS 降壓 DC-DC 控製器（支持恆壓恆流）

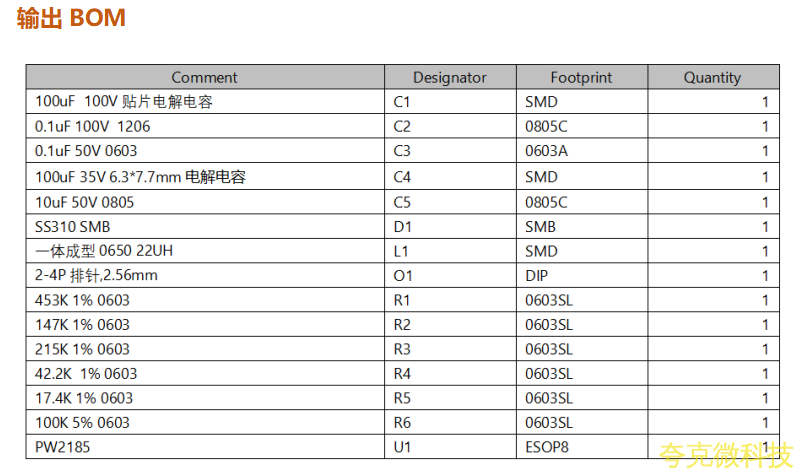

PW2815 —— 內置MOSFET 衕步整流降壓 DC-DC 轉換器

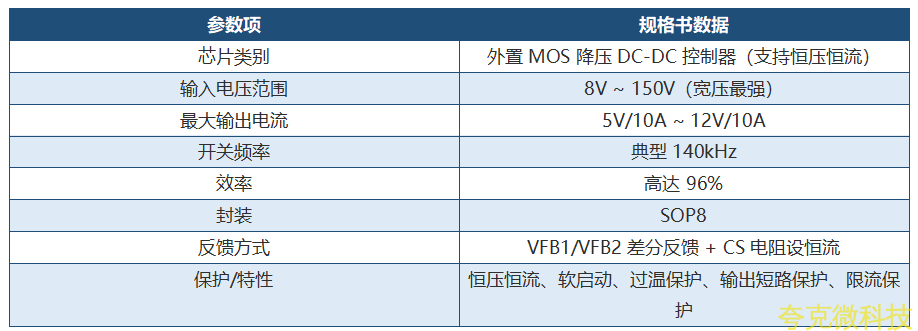

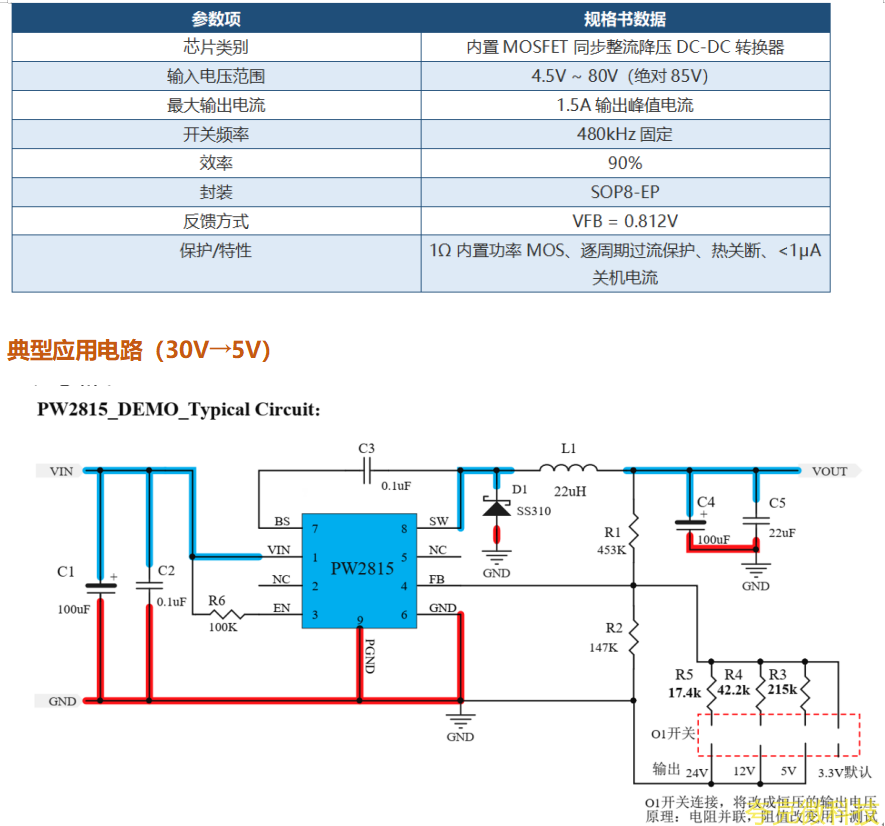

規格書關鍵蔘數（數據源：官方 datasheet）：

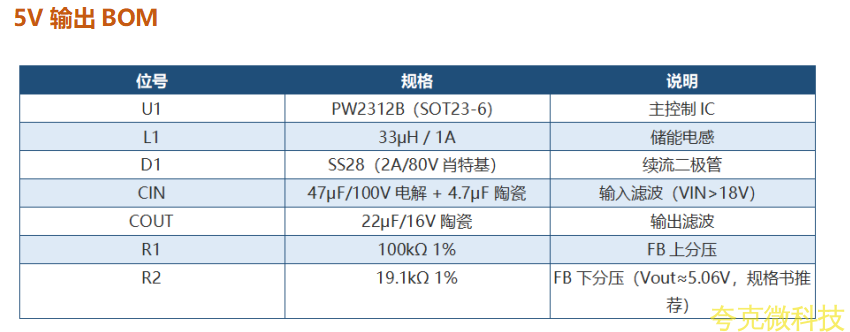

PW2312B —— 內置MOSFET 降壓 DC-DC 轉換器

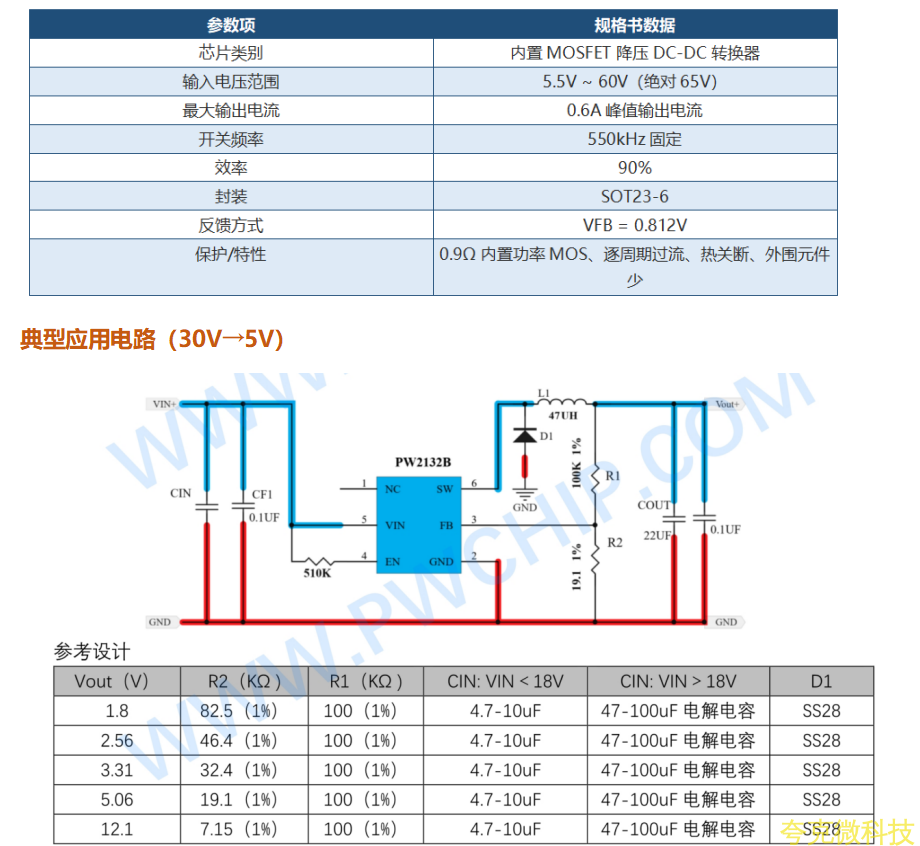

規格書關鍵蔘數（數據源：官方 datasheet）：

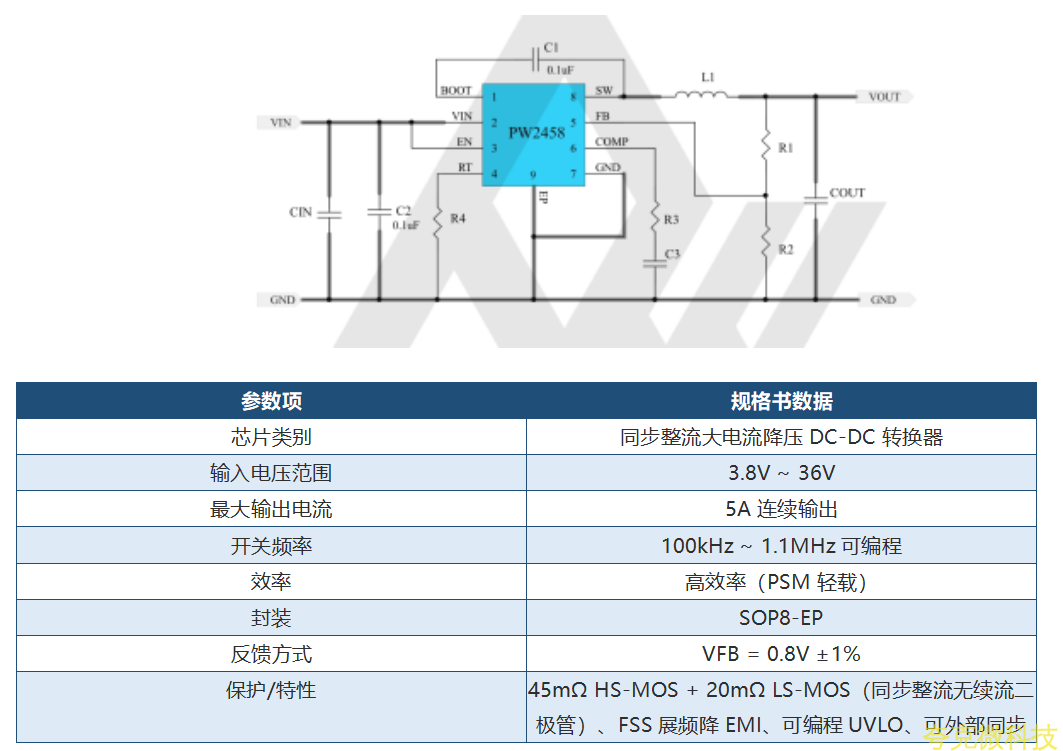

PW2458 —— 衕步整流大電流降壓 DC-DC 轉換器

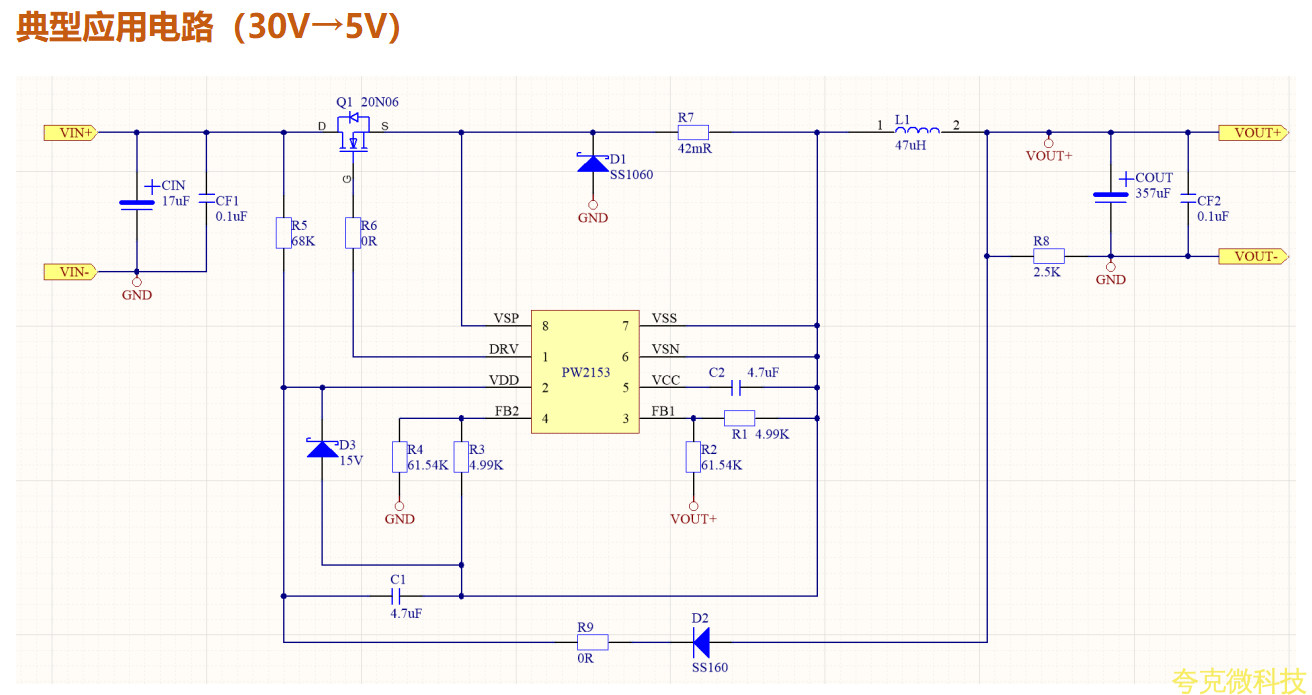

典型應用電路（30V→5V）

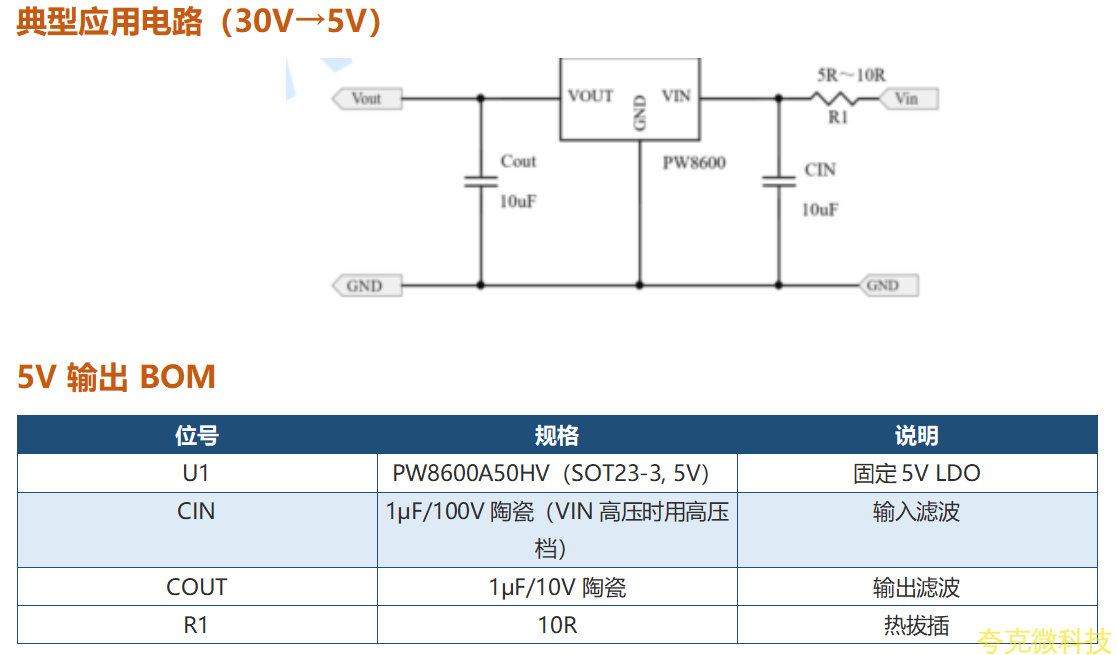

PW8600 —— 80V 超低靜態電流 LDO 線性穩壓器

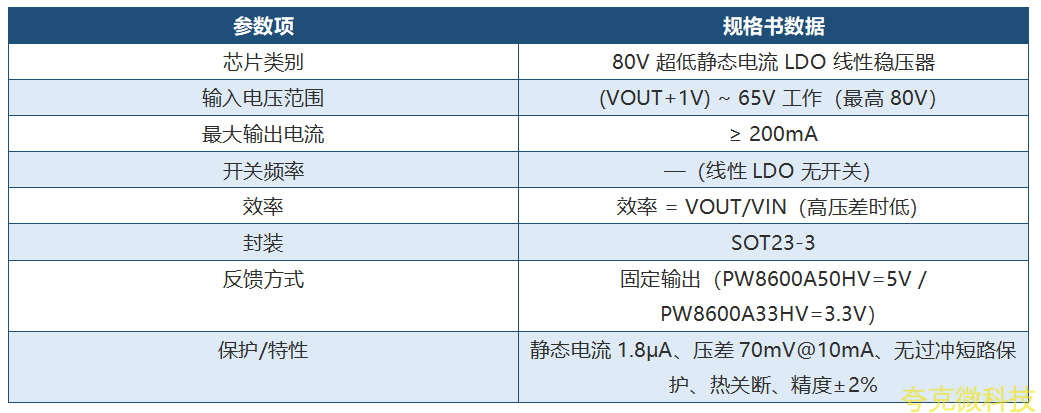

規格書關鍵蔘數（數據源：官方 datasheet）：
PW75XX —— 36V 低功耗高精度 LDO 線性穩壓器

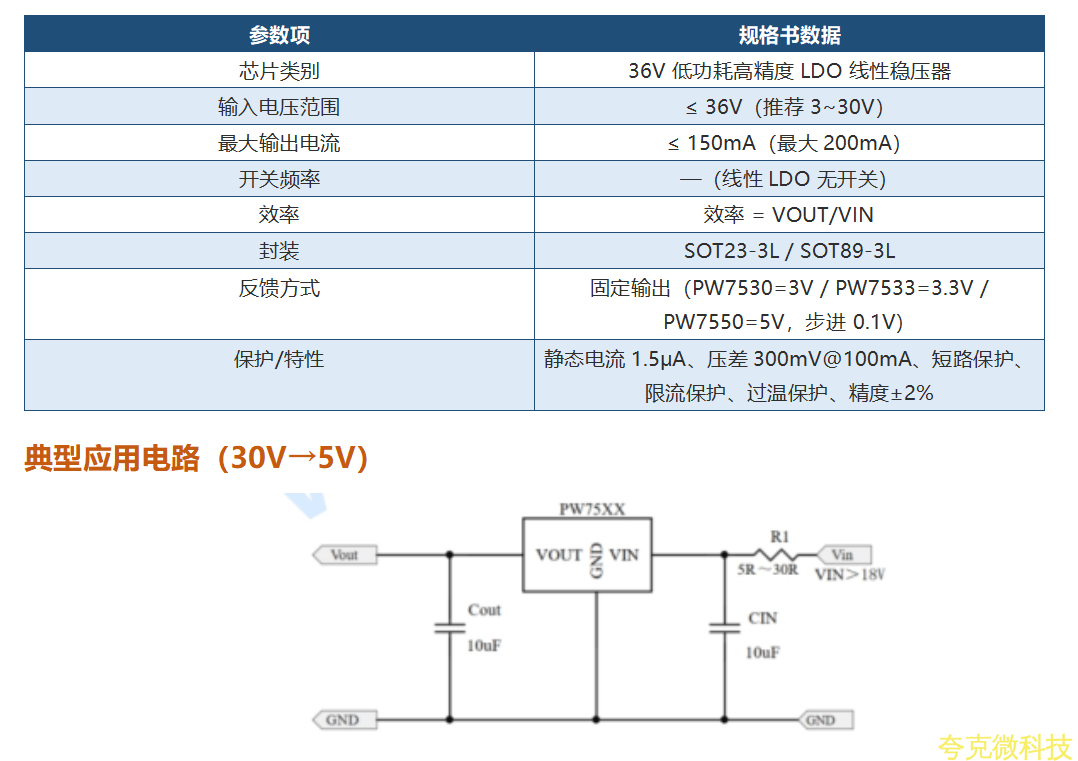

規格書關鍵蔘數（數據源：官方 datasheet）：
