1.2 節鋰電池的充電電路:可以分爲三種方式。

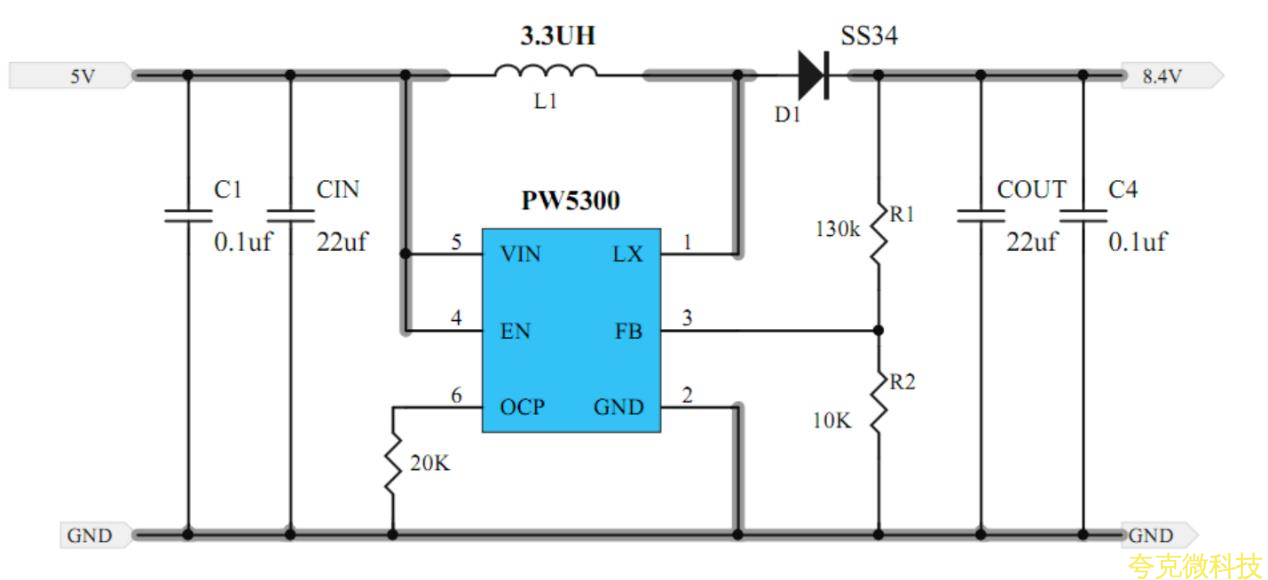

第一種,USB 口的 5V 輸入,使用一顆 SOT23-6 的陞壓 IC,直接陞壓到 8.4V.電流在 1A 以下。優點
是成本最低,缺點是,沒有鋰電池充電控製邏輯,和鋰電池指示燈。
由於最早期時,專門的雙節充電芯片還很少不常見和難購買的問題,纔很多迫不得已採用 DC-DC 陞
壓來做,

第二種充電電路:

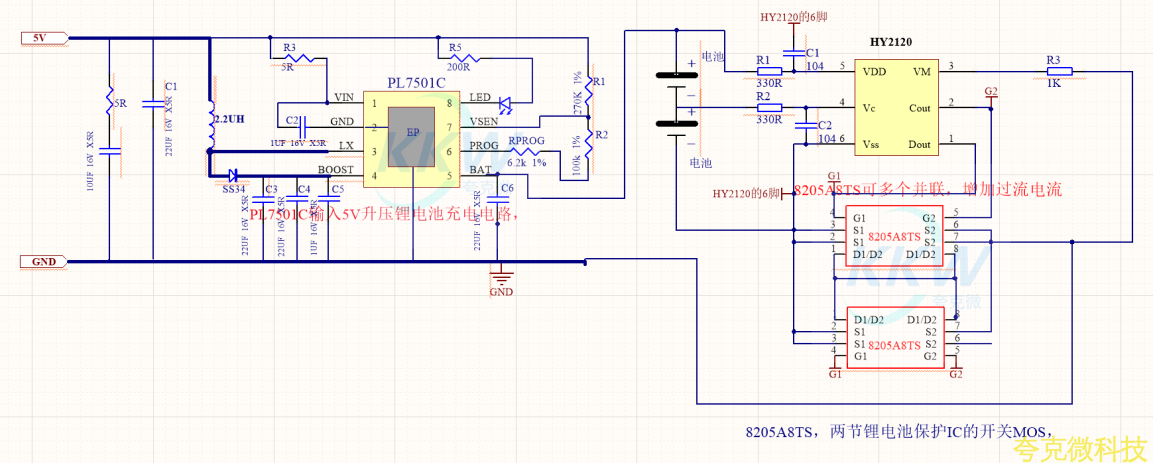

目前主流 5V 輸入,專門陞壓充 2 節的鋰電池充電芯片已經是很普遍瞭,如 PL7501C,常見物料,
陞壓+充電+指示燈,採購也方便,成本也低,也是都轉用專門的 2 節鋰電池充電管理芯片 PL7501C。

第三種充電電路:

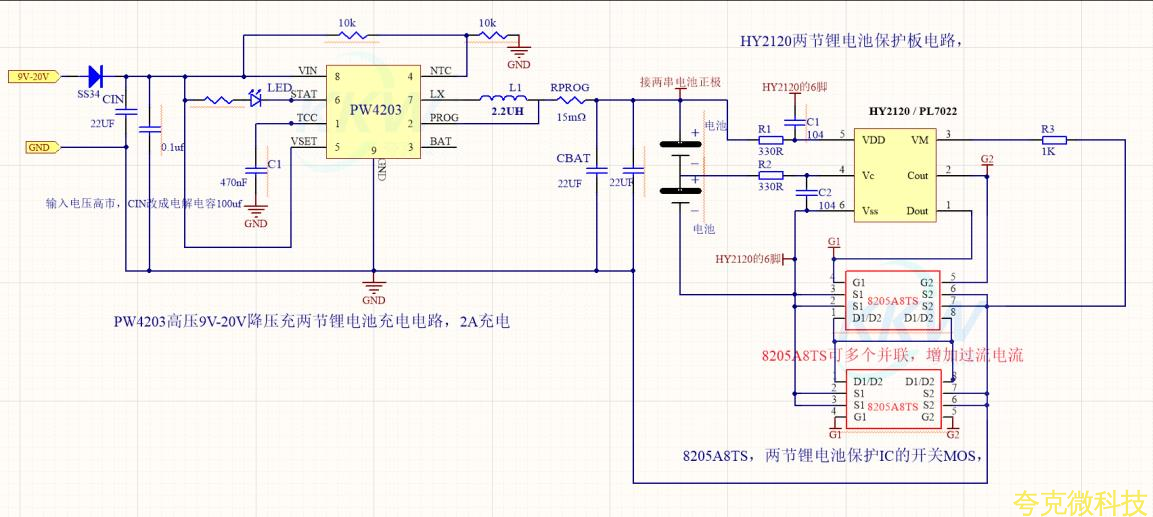

高壓輸入 9V 至 20V 範圍的,降壓型的充電電路。如 PW4203,輸入範圍 9V-20V,充電電流可達
2A。MOS 管 8205A8TS, TSSOP8 封裝。可以多箇 MOS 併聯來達到和提高更大的過流保護值。

2.2 節鋰電池輸齣電路:

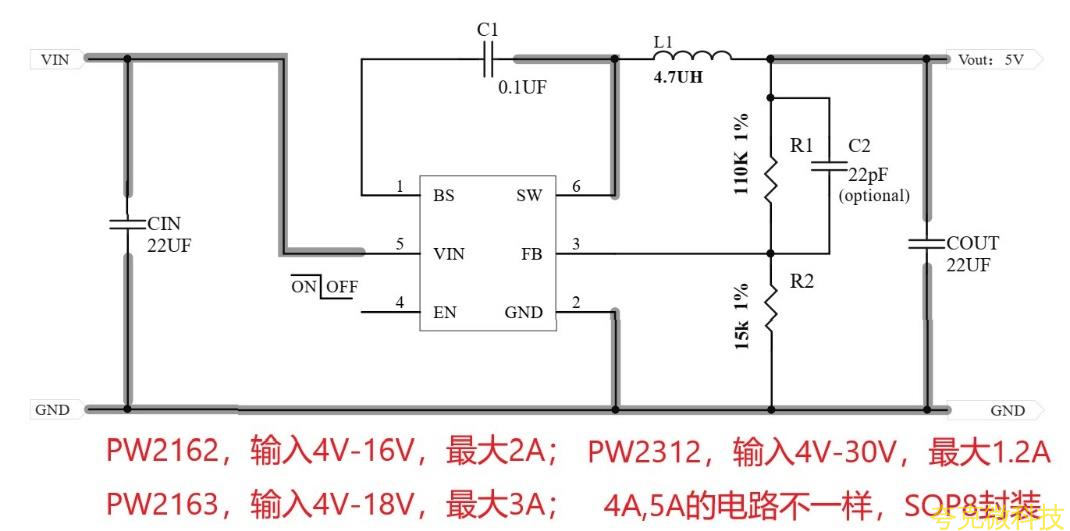

對於 2 節鋰電池的輸齣來説,如果是 DC-DC 的話,就由 1A-5A 的多種選擇瞭。

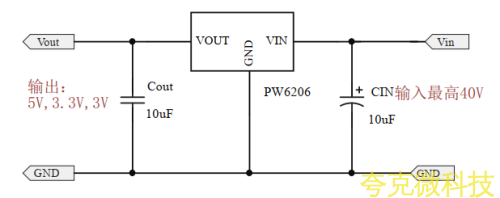

如果是 LDO 的話,就有兩箇,PW6218 輸入電壓最大 18V,PW6206 輸入電壓最大 40V,都是
SOT23-3 封裝。
