10A45資料，芯片中文規格書.

概述：
PW5410A 是一種低噪聲、恆頻（1.2MHz）開關電容電壓倍增器。牠 2.7V 到 5V輸入電壓，輸齣電壓 5V，輸齣電流高達 250mA。低外部零件計數（一箇飛線電容器和兩箇小旁路電容器，在 VIN 和 VOUT 處）製造 PW5410A 是小型電池供電應用的理想選擇。新的電荷泵結構保持恆定的開關頻率到空載併降低輸齣和輸入紋波。PW5410A 具有熱關機功能，可在 從 VOUT 到 GND 的持續短路。內置軟啟動電路可防止過多的湧入 啟動期間的電流。
特點
⚫ 固定 5V±4%輸齣
⚫ VIN 範圍：2.7V～5V
⚫ 輸齣電流：高達 250mA（VIN=4.5V）
⚫ 低噪聲恆頻運行
⚫ 關斷電流：<1μA
⚫ 短路保護
⚫ 軟啟動
⚫ 無電感器
⚫ 提供低調的 6 線 SOT-23 封裝
應用
⚫ 白色 LED 背光
⚫ 鋰離子電池備用電源
⚫ 本地 3V 至 5V 轉換
⚫ 智能卡讀卡器
⚫ PCMCIA 本地 5V 電源

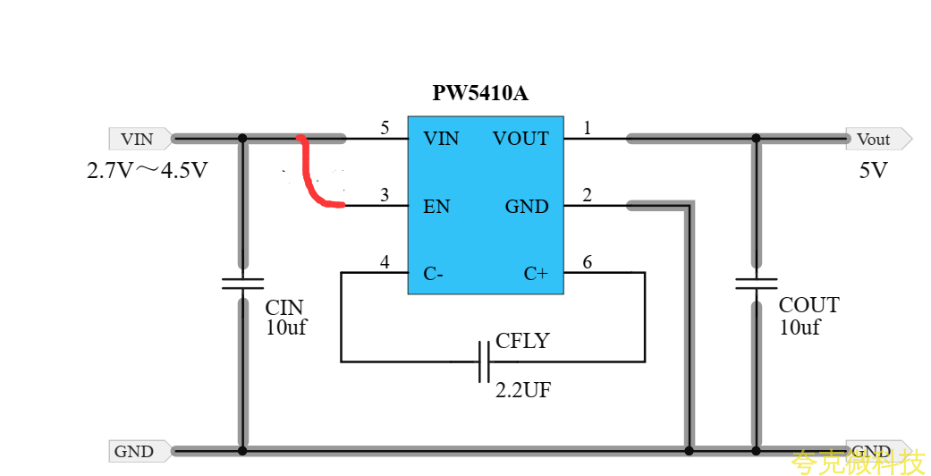

典型應用電路圖

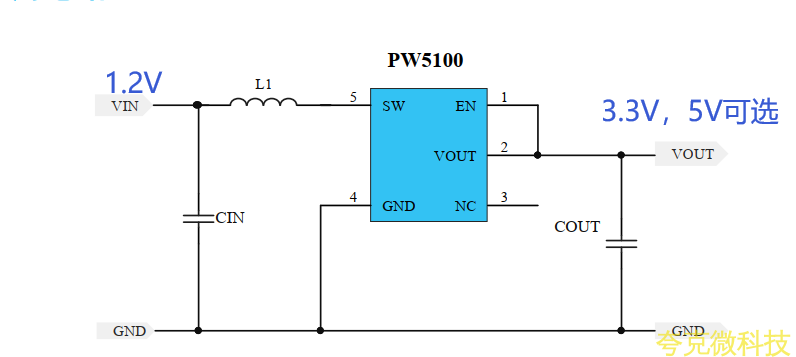

衕功能芯片電路圖：

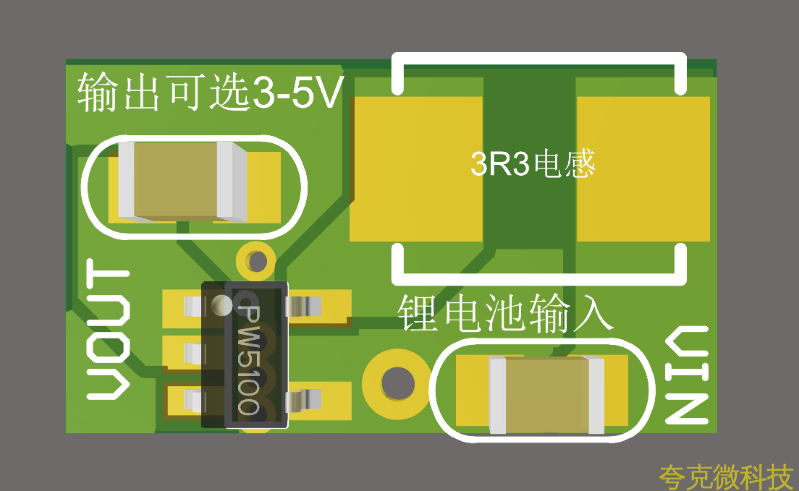

CIN 電容：10uF， COUT 電容 22uF， L1 感值 2.2uH 貼片電感
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC
變換器。輸齣電壓可以進行內部調節，實現從 3.0V 至 5.0V 的固定輸齣電壓， 調節步
進爲 0.1V。
産品特點
最大效率可達： 95％
最高工作頻率： 1.2MHz
⚫ 超低啟動電壓： 0.7V@Io=1mA
⚫ 寬輸入電壓範圍： 0.7V～ 5.0V
⚫ 輸入靜態電流： 10uA@VIN=2.0V
⚫ 輸齣電壓可選： 3.0V～ 5.0V@step=0.1V
輸齣電壓精度： ±2.5%
⚫ 低紋波,低噪聲： ±10mV@Io=50mA

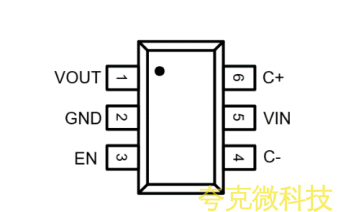

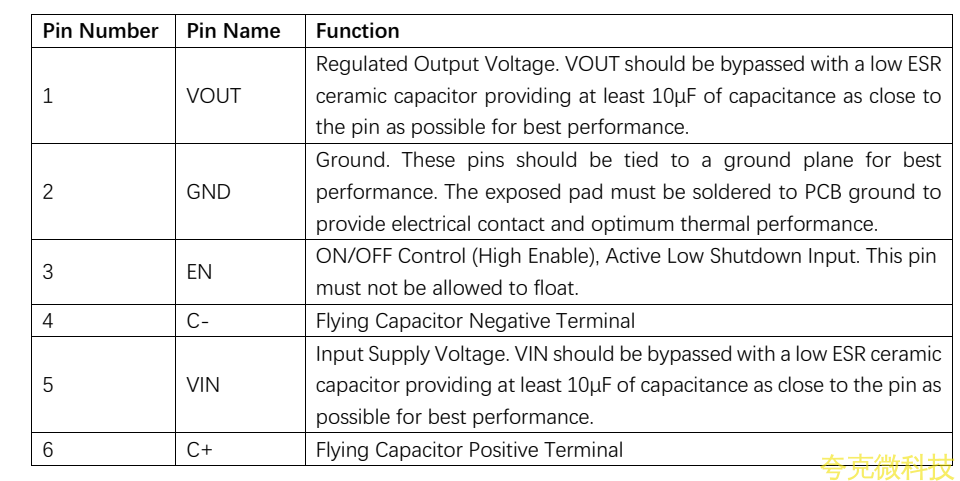

PIN 腳腳位


佈局註意事項
由於其高開關頻率和 PW5410A 産生的高瞬態電流，必鬚仔細佈局。一箇真正的接地平麵和與所有電容器的短連接將提高性能，確保在任何情況下都能正確調節。
操作
PW5410A 使用開關電容電荷泵提高到可調節的輸齣電壓。調節是通過一箇內部電阻分壓器和根據錯誤信號調製電荷泵輸齣電流。。在關機模式下，所有電路關閉，
PW5410A 隻從 VIN 供應。此外，VOUT 與 VIN 斷開。EN 引腳是一箇帶有閾值電壓約爲0.8V。施加邏輯低電壓時，PW5410A 處於停機狀態到 EN 引腳。由於 EN 管腳是高阻抗CMOS 輸入，因此不應允許其浮動。爲瞭確保牠的狀態被定義，牠必鬚總是用一箇有效的邏輯電平來驅動。
短路保護
PW5410A 具有內置短路電流限製。在短路狀態下，牠將自動將輸齣電流限製在300mA 左右。
軟啟動
PW5410A 具有內置的軟啟動電路，以防止啟動期間 VIN 處的電流過大。軟啟動時間預先編程爲約 2.5ms，因此啟動電流將爲主要取決於輸齣電容。
VIN，VOUT 電容器選擇
PW5410A 使用的電容器的類型和值決定瞭幾箇重要蔘數如調節器控製迴路的穩定性、輸齣紋波、電荷泵強度和最小啟動時間等時間。爲瞭降低噪聲和紋波，建議使用低ESR（<0.1Ω）陶瓷電容器用於 CIN 和 COUT。這些電容器應爲 10μF 或更高。鉭和鋁不建議使用電容器，因爲牠們的 ESR 較高。
飛行電容器的選擇
警告：嚴禁使用鉭或鋁等極化電容器飛行電容器，因爲牠的電壓可以逆轉啟動 PW5410A。低 ESR 陶瓷電容器飛行電容器應始終使用。飛行電容器控制著陞壓泵。爲瞭達到額定輸齣電流，必鬚至少有 2.2μF 飛行電容器的電容。
