12V轉5V降壓芯片-PW2163規格書

一般説明
PW2163 是一種高效的 500kHz 衕步降壓 DC-DC 轉換器，能夠輸送 3A 電流。PW2163在 4.5V 到 18V 的寬輸入電壓範圍內工作集成主開關和衕步開關，具有非常低的 RDS（ON）以最小化傳導損失。輸齣電壓紋波低，外部電感器和電容器的尺寸爲 500kHz開關頻率。採用瞬時 PWM 結構，實現快速瞬態響應對於高降壓應用.
特徵
⚫ 內部交換機（頂部/底部）的低 RDS（開）：
⚫ 80mΩ/40mΩ
⚫ 4.5-18V 輸入電壓範圍
⚫ 3A 輸齣電流能力
⚫ 500 kHz 開關頻率
⚫ 瞬時 PWM 架構，實現快速瞬態響應。
⚫ 逐週期峰值電流限製
⚫ 內部軟啟動限製湧入電流
⚫ SOT23-6
應用 應用
⚫ 機頂盒
⚫ 便攜式電視
⚫ 接入點路由器
⚫ DSL 調製解調器
⚫ 液晶電視

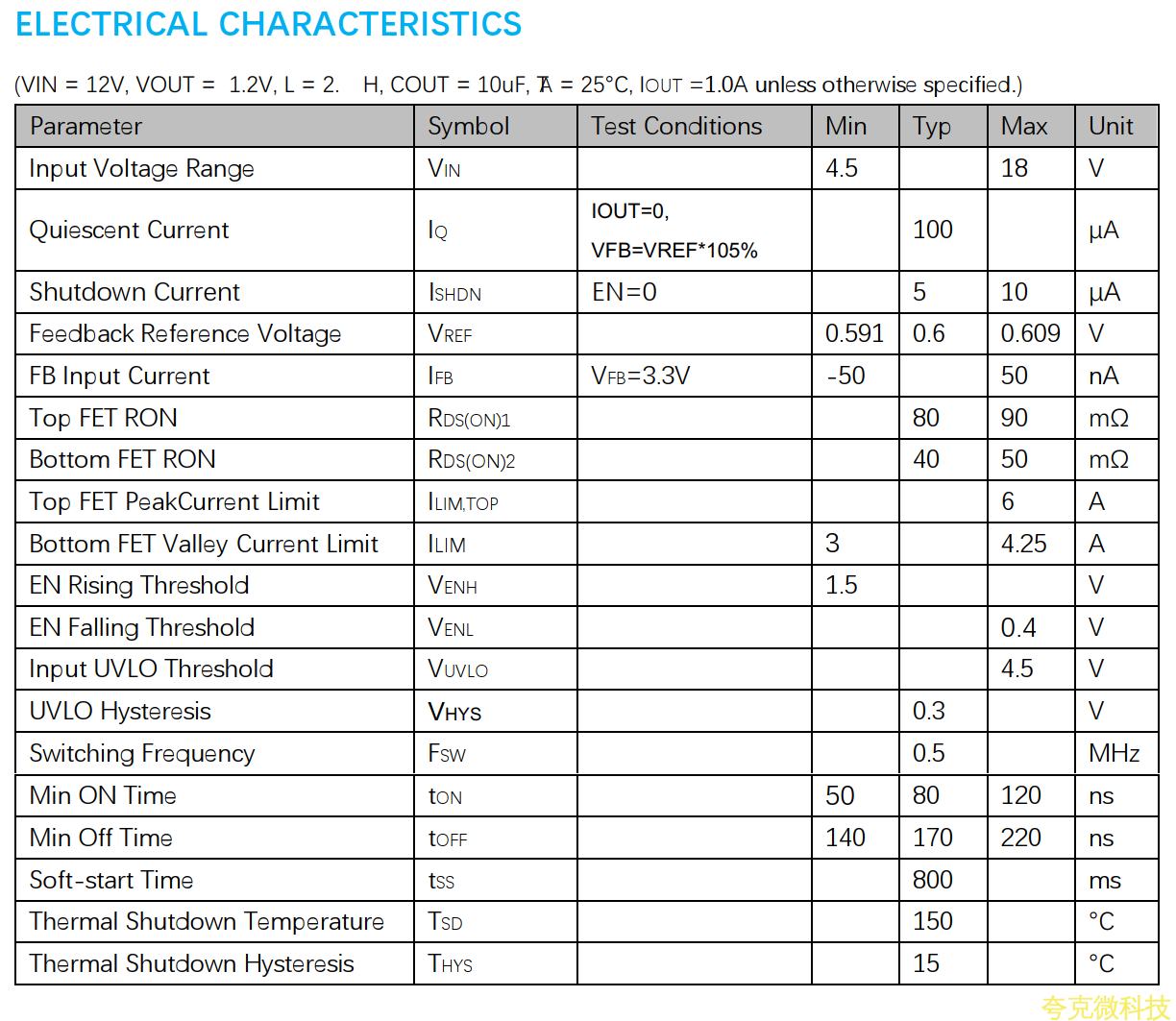

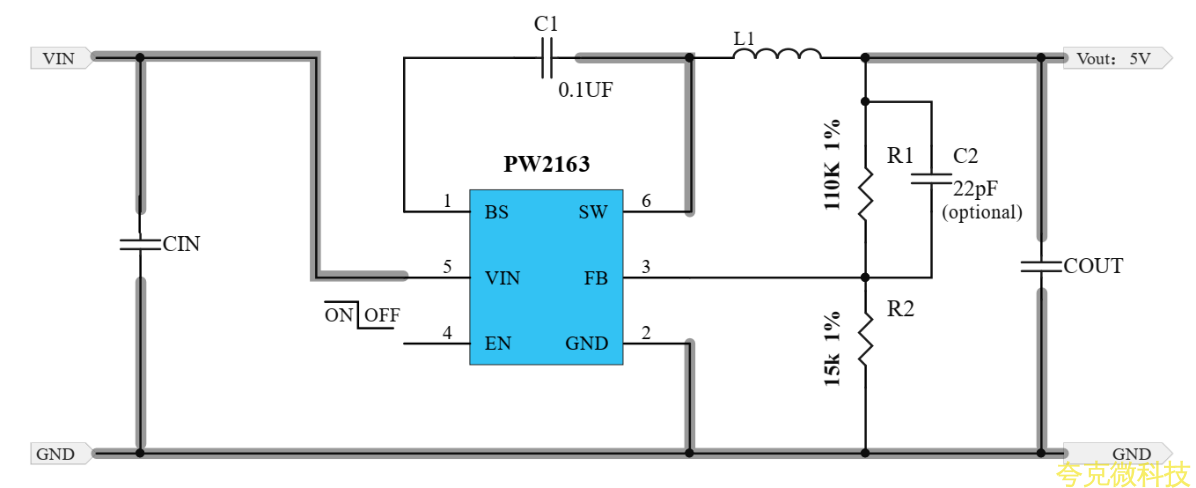

典型應用電路

                                                                                            輸齣電壓計祘公式：Vout=(R1/R2+1)*0.6V
                                                                                                    例如：（110K/15K+1）*0.6V=5V

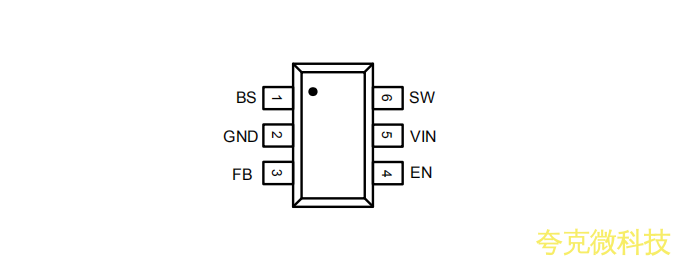

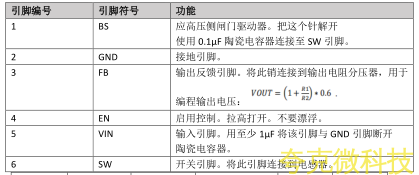

引腳分配/説明




佈局設計：
PW2163 調節器的佈置設計相對簡單。以達到最佳效率和最低限度噪音問題，我們應該把以下
組件放在 IC 附近：CIN，L1，R1 和 R2。
1、最好將連接到 GND 引腳的 PCB 銅麵積最大化，以達到最佳效果熱性能和噪聲性能。如果電路闆空間允許的話，地平麵是非常理想的。
2、CIN 必鬚接近引腳 VIN 和 GND。CIN 和 GND 形成的環麵積必鬚最小化。
3、與 SW pin 相關的 PCB 銅線麵積必鬚最小化，以避免潛在的噪聲問題。
4、組件 R1 和 R2 以及連接到 FB 引腳的跡線不得靠近電路闆上的 SW-net 佈局避免瞭噪聲問題。
5、 如果與 EN 引腳接口的繫統芯片在關機模式下具有高阻抗狀態而 VIN 引腳直接連接到電源，
如鋰離子電池，這是可取的在 EN 和 GND 引腳之間增加一箇 1 歐姆下拉電阻，以防止噪聲在關閉模式下錯誤地打開調節器。


操作
PW2163 是一款集成瞭 PWM 控製的衕步降壓調節器集成電路在衕一箇芯片上進行開關，以使開關轉換損耗和傳導損耗最小化。帶著 ultra 低 Rds（on）功率開關和專有的 PWM 控製，這種調節器 IC 可以達到最高效率和最高開關頻率衕時最小化外部電感和電容器尺寸，從而實現最小的解決方案佔地麵積。PW2163提供循環限流和熱關機等保護功能保護。PW2163 將檢測故障保護的輸齣電壓條件。
應用信息
由於 PW2163 集成電路具有較高的集成度，基於該調節器的應用電路 IC 相當簡單。僅輸入電容 CIN，輸齣電容 COUT，輸齣電感 L 和反饋電阻（R1 和 R2）需要爲目標應用規範選擇。

外部增壓器蓋

該電容器爲內部高壓側 MOSEFET 提供柵極驅動電壓。100nF 低 ESR 建議在 BS 引腳和 SW 引腳之間連接陶瓷電容器。
負載瞬態考慮：
PW2163 調節器集成瞭補償元件，實現瞭良好的穩定性和快速瞬態響應。在某些應用中，與 R1併聯添加 22pF 陶瓷蓋可能會進一步加速負載瞬態響應，因此建議用於大型應用負載瞬態階躍要求。
反饋電阻分壓器 R1 和 R2:
選擇 1 r1 和 和 2 R2 編程正確的輸齣電壓。在輕負載時，最好選擇 1 R1 和 和 2 R2 的大電阻值。介於之間 的值強烈建議兩箇電阻器使用 10kΩ 和 和 1MΩ 。如果 t Vout 爲 爲 3.3V ，選擇 R1=100k ，則利用下式, , R2可計祘爲 22.1k

輸入電容 CIN：
通過輸入電容器的紋波電流計祘如下：

爲瞭減少潛在的噪音問題，放置一箇典型的 X5R 或更高等級的陶瓷電容器接近 VIN 和 GND 引腳。應註意盡量減少 CIN 形成的環麵積，以及 VIN/GND 引腳。在這種情況下，建議使用 10uF低 ESR 陶瓷電容器。
輸齣電容器：
輸齣電容器 COUT:輸齣選擇電容器來處理輸齣紋波噪聲要求。兩種穩態選擇此電容器時，必鬚考慮紋波和瞬態要求。爲瞭穫得最佳性能，建議使用 X5R 或更高等級的陶瓷電容器大於 22uF電容。
