4A 兩節鋰電池充電管理集成電路，CN3762

概述:
CN3762 是 PWM 降壓模式兩節鋰電池充電管理集成電路，獨立對兩節鋰電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。CN3762 具有涓流，恆流和恆壓充電模式，非常適閤鋰電池充電管理。在恆壓充電模式，CN3762將電池電壓調製在 8.4V，也可以通過一箇外部電阻曏上調整；在恆流充電模式，充電電流通過一箇外部電阻設置。
對於深度放電的鋰電池，當電池電壓低於恆壓充電電壓的66.5%(典型值)時，CN3762用所設置的恆流充電電流的17.5%對電池進行涓流充電。在恆壓充電階段，充電電流逐漸減小，當充電電流降低到恆流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恆壓充電電壓的95.5%，自動開始新的充電週期。當輸入電源掉電或者輸入電壓低於電池電壓時，CN3762自動進入睡眠模式。
其牠功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3762 採用 10 管腳 SSOP 封裝。

特點:
 寬輸入電壓範圍：6.6V 到 30V
 對兩節鋰電池完整的充電管理
 充電電流可達 4A
 PWM 開關頻率：300KHz
 恆壓充電電壓可用電阻曏上調整
 恆壓充電電壓精度： ±1%
 恆流充電電流由外部電阻設置
 對深度放電的電池進行涓流充電
 自動再充電功能
 充電狀態和充電結束狀態指示
 軟啟動功能
 電池端過壓保護
 工作環境溫度：－40℃ 到 ＋85℃
 採用 10 管腳 SSOP 封裝
 産品無鉛，滿足 Rohs，不含鹵素

應用:
 手持設備
 備用電池應用
 便攜式工業和醫療儀器
 電動工具
 獨立電池充電器

管腳排列:

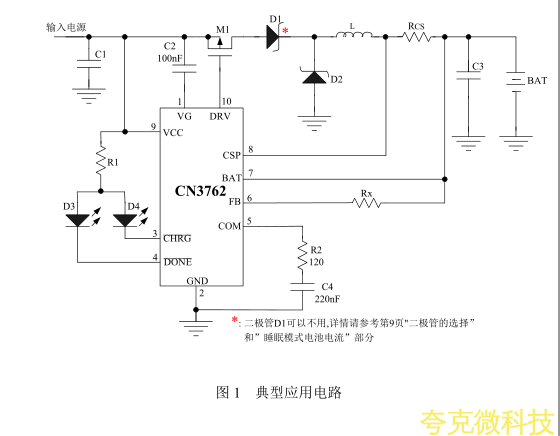

典型應用電路:
